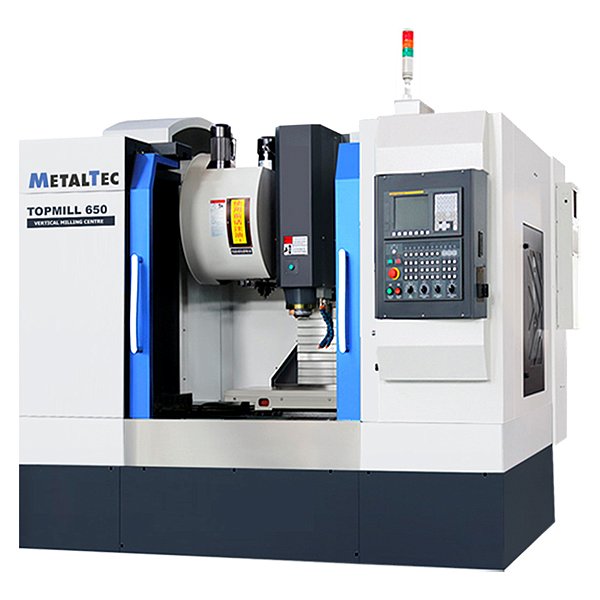

MetalTec TOPMILL 650F NEW Вертикальный обрабатывающий центр с ЧПУ

В корзине шт Перейти

Купить в 1 клик

Система управления	Fanuc
Размеры рабочего стола	900 х 400 мм
Наибольшая нагрузка на стол	500 кг
Мощность электродвигателя	5,5 / 7,5 кВт
Вес	4200 кг

Не является публичной офертой.
Для уточнения окончательной стоимости и условий, пожалуйста, свяжитесь с нашими специалистами.

Описание

Отзывы

Описание

Вертикальные обрабатывающие центры TOPMILL 650 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Технические характеристики:

Шпиндель

Обороты шпинделя: 8000 об/мин
Мощность (пост. / 30 мин.): 5,5 / 7,5 кВт
Тип привода: Ременной
Крутящий момент: 26,3 Н·м
Внешний диаметр шпинделя: 120 мм

Инструментальная система AIMATCH

Тип хвостовика: ВТ40
Емкость магазина: 16
Время смены инструмента: 2 – 10 сек
Макс. вес инструмента: 8 кг
Макс. диаметр инструмента: 75 / 150 мм
Макс. длина инструмента: 300 мм
Давление воздуха: 0,6 МПа

Скорость перемещений

Быстрые перемещения X/Y/Z: 24 000 / 24 000 / 20 000 мм/мин
Скорость обработки: 8000 мм/мин
Серводвигатели SIEMENS (X/Y/Z): 1,4 / 1,4 / 1,8 кВт

Система охлаждения

Объем бака СОЖ: 110 л
Максимальное давление: 2 бар
Мощность помпы СОЖ: 0,45 кВт

Габариты и вес

Длина: 2250 мм
Ширина: 2300 мм
Высота: 2350 мм
Вес станка: 4200 кг

ОБЛАСТЬ ПРИМЕНЕНИЯ:

METALTEC серии TOPMILL 650 – это высокотехнологичный станок, который применяется в различных отраслях:

Аэрокосмическая отрасль — обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов.
Автомобильная промышленность — производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов.
Производство пресс-форм — изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии.
Медицинское оборудование — обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов.
Машиностроение — универсальное применение для серийного и единичного производства деталей любой сложности.

СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:

КОМПЛЕКТАЦИЯ:

№	Наименование	Спецификация	Информация
1	Шпиндель	BT40	POSA VOLIS (Тайвань)
2	Магазин автосмены инструмента	BT40 - 16T	OKADA (Тайвань)
3	ШВП по оси Х	4012 / P4	HIWIN (Тайвань)
4	ШВП по оси Y	4012 / P4	HIWIN (Тайвань)
5	ШВП по оси Z	4012 / P4	HIWIN (Тайвань)
6	Подшипник винтовой		NSK / FAG (Япония)
7	Муфта
8	Насос-кулант		Китай
9	Автоматическая система смазки		Китай
10	Пневмосистема
11	Линейные направляющие квадратного сечения по оси Х	45 мм	HIWIN / PMI (Тайвань)
12	Линейные направляющие квадратного сечения по оси Y	45 мм	HIWIN / PMI (Тайвань)
13	Линейные направляющие квадратного сечения по оси Z	45 мм	HIWIN / PMI (Тайвань)
