MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ

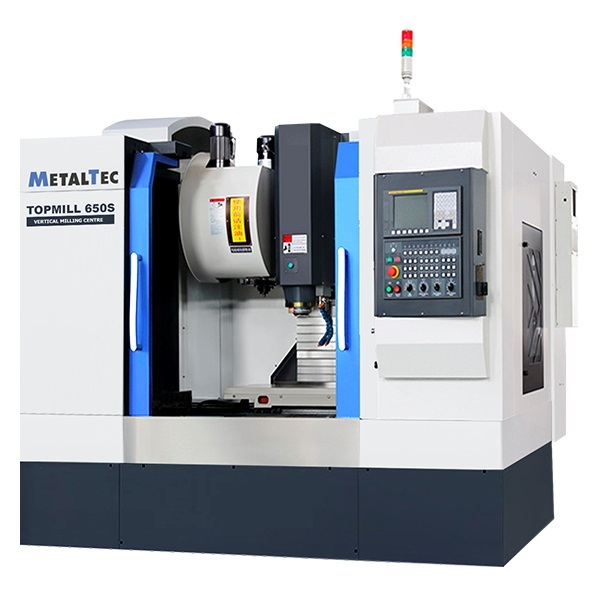

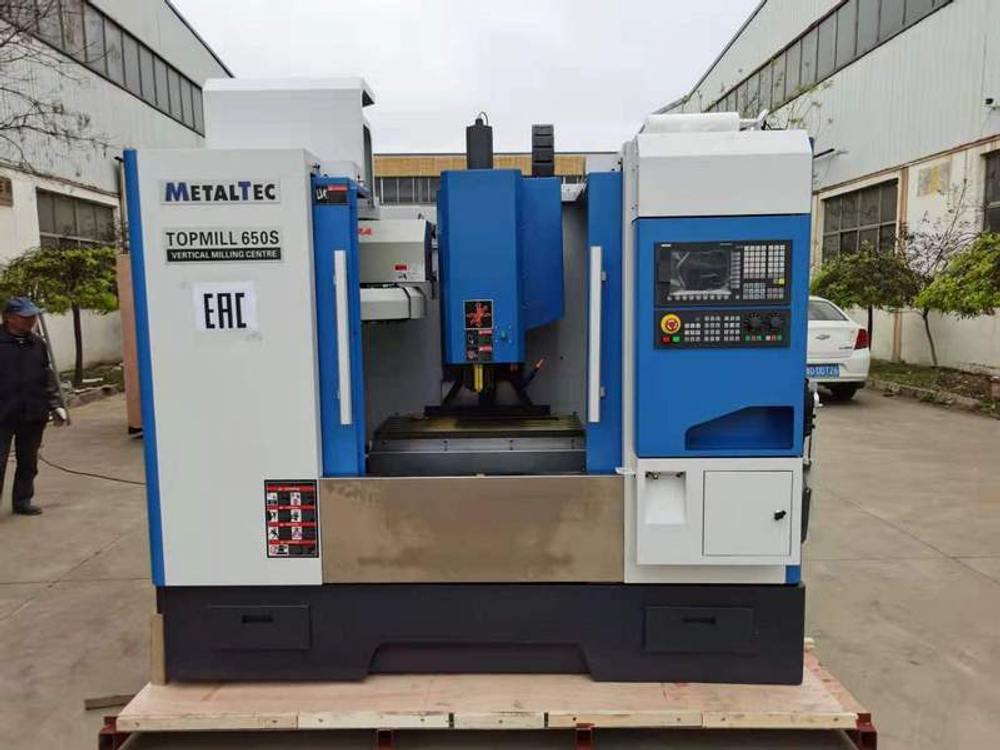

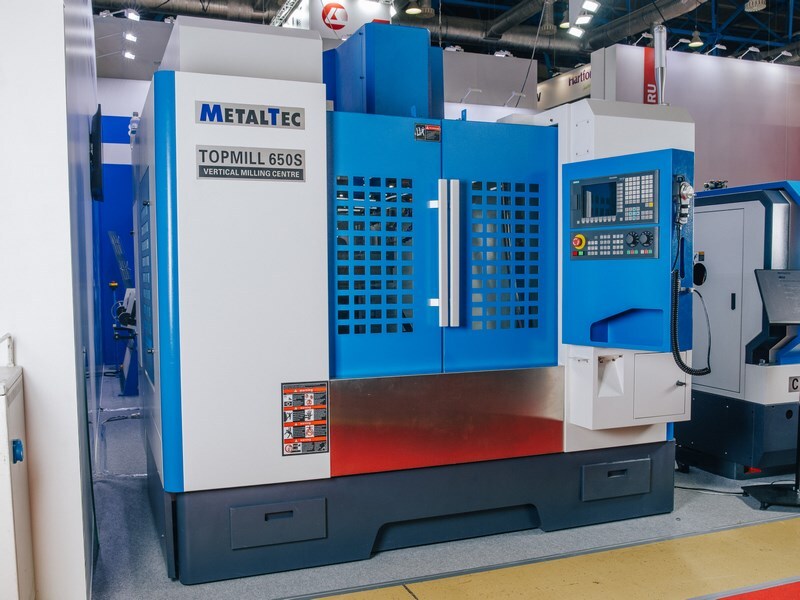

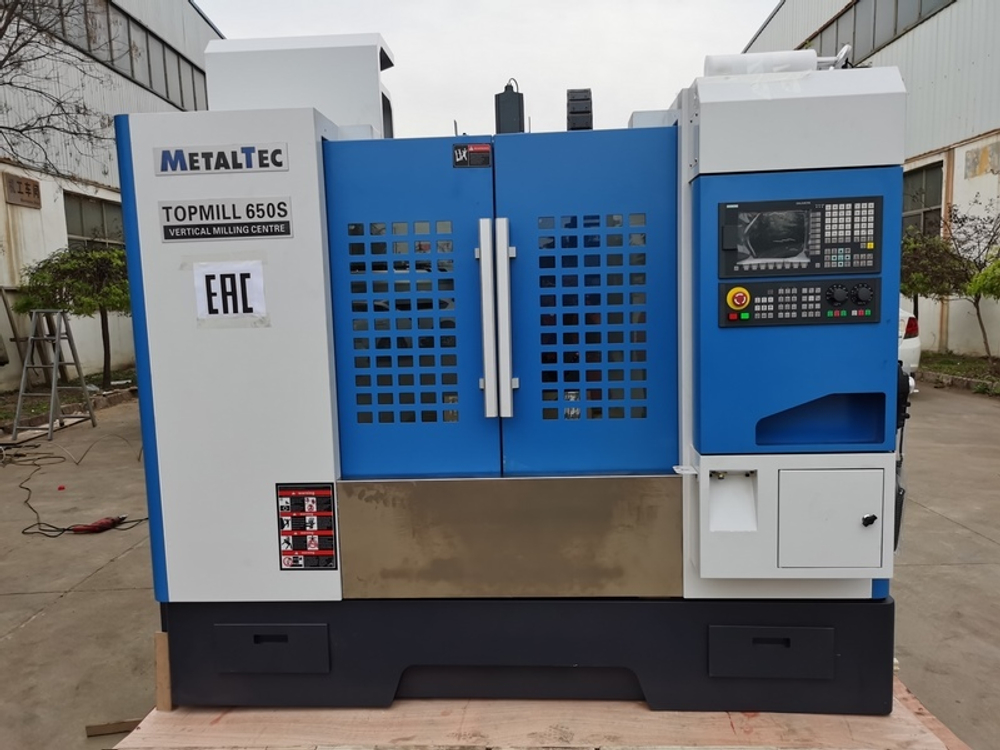

Вертикальный обрабатывающий центр MetalTec TOPMILL 650S с ЧПУ Siemens

Вертикальный обрабатывающий центр MetalTec TOPMILL 650S — это высокоточное оборудование для комплексной обработки металлических заготовок. Станок оснащён системой ЧПУ Siemens, шпинделем BT40 (POSA VOLIS, Тайвань), магазином автосмены инструмента на 16 позиций (OKADA, Тайвань) и прецизионными компонентами HIWIN (шарико-винтовые пары и направляющие качения 45 мм). Модель предназначена для фрезерования, сверления, растачивания, нарезания резьбы и обработки 2D/3D поверхностей, включая наклонные плоскости. Идеальное решение для производства пресс-форм, штампов, деталей машин и механизмов.

Ключевые преимущества

• Премиальная система ЧПУ Siemens — обеспечивает высокую точность позиционирования, плавность перемещений и удобство программирования сложных траекторий.

• Надёжная тайваньская и японская начинка — шпиндель POSA VOLIS (BT40), магазин инструмента OKADA (16 позиций), шарико-винтовые пары и направляющие HIWIN (45 мм) гарантируют долговечность и стабильность работы.

• Высокая жёсткость конструкции — направляющие квадратного сечения 45 мм по всем трём осям (X, Y, Z) и ШВП диаметром 40 мм с шагом 12 мм обеспечивают устойчивость при съёме большого припуска.

• Точные подшипники NSK/FAG — снижают люфты и увеличивают ресурс шпиндельного узла.

• Надёжная автоматика — пневмосистема AirTac (Тайвань), автоматическая смазка и насос охлаждающей жидкости (СОЖ) упрощают обслуживание.

• Широкие технологические возможности — обработка двухмерных и трёхмерных изогнутых поверхностей, наклонных плоскостей, сверление, зенкерование, растачивание, нарезание резьбы.

Конструктивные особенности

Станина и направляющие

Массивная литая станина (вес станка 4300 кг) из высокопрочного чугуна эффективно гасит вибрации. По всем трём осям установлены прецизионные линейные направляющие качения HIWIN шириной 45 мм — это обеспечивает высокую динамику и точность позиционирования даже при интенсивной нагрузке.

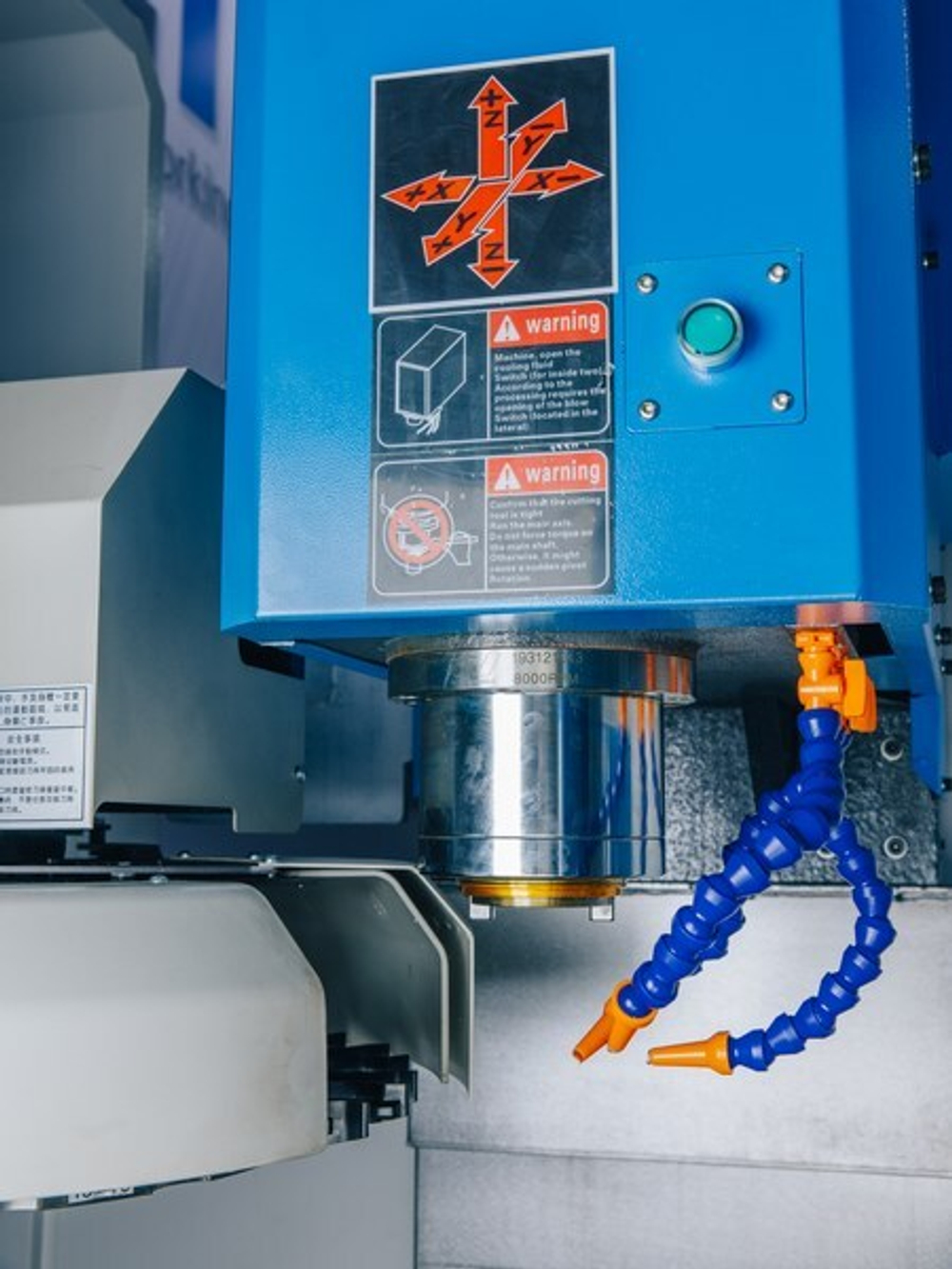

Шпиндельный узел

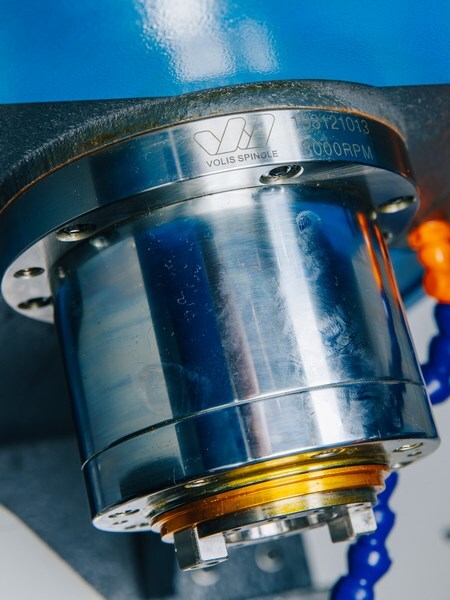

Шпиндель BT40 мощностью 5,5 / 7,5 кВт (пиковая) от тайваньского производителя POSA VOLIS. Высокооборотный (до 8000–10000 об/мин в зависимости от исполнения, уточняйте) и прецизионный — идеален для получистовой и чистовой обработки стали, чугуна, алюминия и других сплавов.

Магазин инструмента

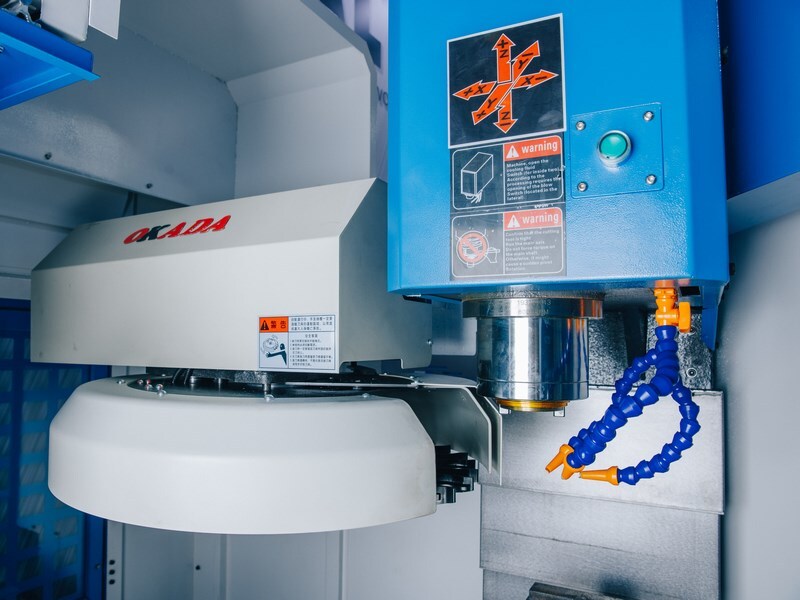

Цепной или револьверный магазин на 16 позиций (OKADA, Тайвань) с быстрой автоматической сменой инструмента. Время смены — менее 3 секунд, что сокращает вспомогательное время при серийной работе.

ШВП и подшипники

Шарико-винтовые пары HIWIN диаметром 40 мм с шагом 12 мм по осям X, Y, Z (класс точности P4). Подшипники винтовых пар — японские NSK или немецкие FAG — исключают люфты и обеспечивают микронную точность позиционирования.

Система управления

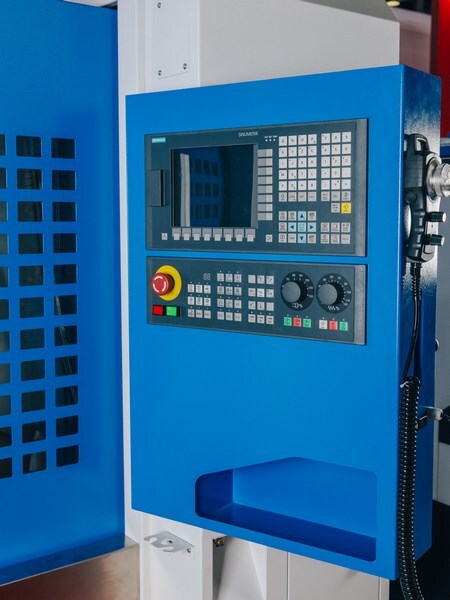

ЧПУ Siemens (серия 828D или аналогичная) с интуитивным интерфейсом, поддержкой CAD/CAM, возможностью 3D-симуляции обработки и сетевым подключением. Подходит как для опытных технологов, так и для обучения.

Технические характеристики

Область применения

• Пресс-формы и штампы — чистовое фрезерование сложных криволинейных поверхностей, обработка карманов и пазов.

• Общее машиностроение — изготовление корпусных деталей, кронштейнов, плит, рычагов.

• Автомобильная промышленность — детали подвески, блоки цилиндров, компоненты КПП.

• Аэрокосмическая отрасль — обработка деталей из алюминиевых и титановых сплавов.

• Ремонтные и инструментальные цеха — универсальная обработка единичных и мелкосерийных заготовок.

Комплектация

• Станок в сборе с системой ЧПУ Siemens

• Шпиндель BT40 (POSA VOLIS)

• Магазин инструмента на 16 позиций (OKADA)

• ШВП и направляющие HIWIN

• Подшипники NSK/FAG

• Пневмосистема AirTac

• Автоматическая система смазки

• Насос СОЖ

• Комплект документации и ЗИП

Почему выбирают MetalTec TOPMILL 650S

1. Сборка из премиальных комплектующих — HIWIN, NSK/FAG, POSA VOLIS, OKADA, Siemens. Это компоненты мирового уровня, обеспечивающие высокую точность и ресурс.

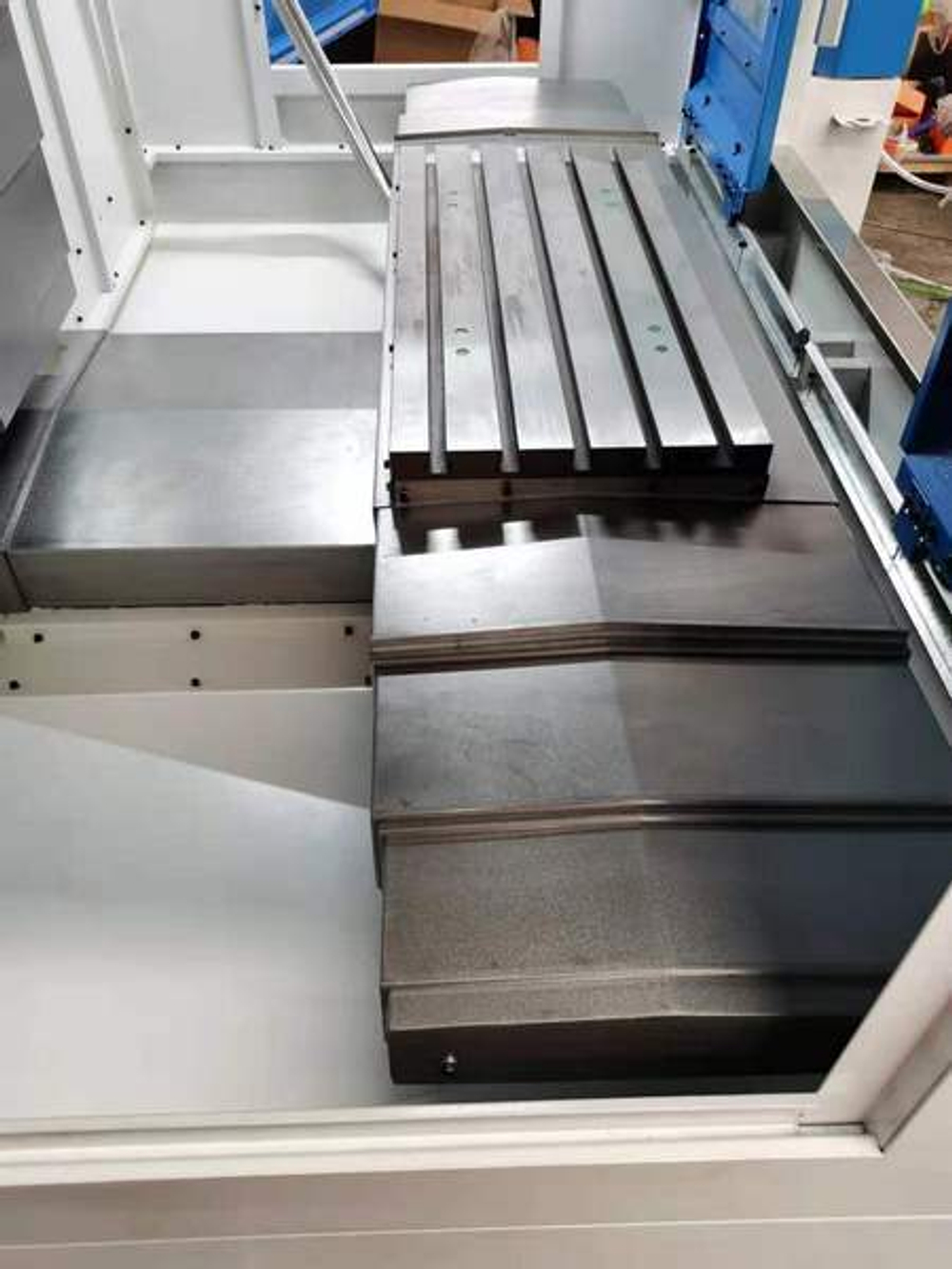

2. Оптимальный размер и мощность — стол 800×420 мм и нагрузка 500 кг подходят для большинства задач в инструментальном и мелкосерийном производстве.

3. Жёсткость — направляющие 45 мм по всем осям и массивная станина позволяют работать с твёрдыми сталями без вибраций.

4. Простота обслуживания — автоматическая смазка, лёгкий доступ к узлам и широкая распространённость компонентов снижают эксплуатационные расходы.

Для расчёта стоимости, подбора дополнительных опций (ось C, ось Y, повышенная мощность шпинделя, увеличенный магазин инструмента) и уточнения поставки обращайтесь к специалистам SVOGER. Организуем доставку, пусконаладку и обучение персонала.
