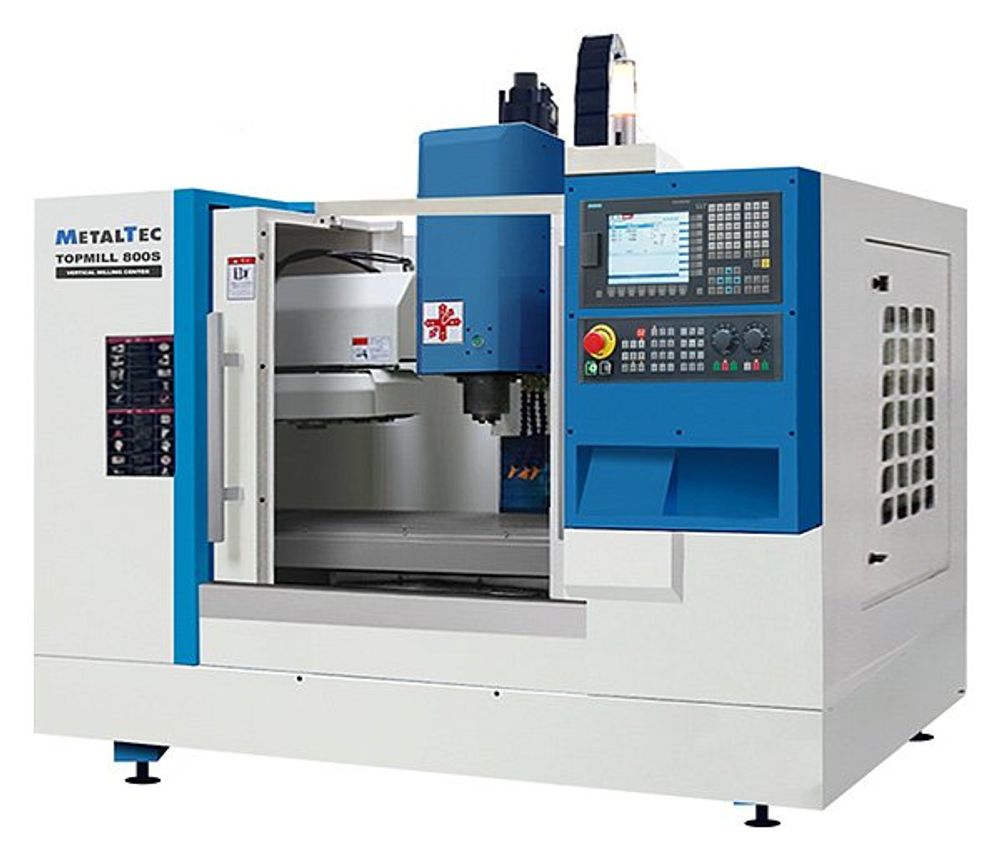

Вертикальные обрабатывающие центры TOPMILL 800 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Технические характеристики:
Шпиндель VOLIS (Тайвань) – ременной привод
Обороты шпинделя: 8000 об/мин
Тип привода: Ременной
Крутящий момент: 26,3 Н·м
Внешний диаметр шпинделя: 120 мм
Мощность (пост. / 30 мин.): 5,5 / 7,5 кВт
Инструментальная система AI MACH (Тайвань)
Тип хвостовика: ВТ40
Емкость магазина инструмента: 12
Время смены инструмента: 10 – 15 сек
Максимальный диаметр инструмента (полная / ед. загрузка): 75 / 150 мм
Максимальный вес инструмента: 8 кг
Максимальная длина инструмента: 130 мм
Давление воздуха: 0,6 МПа
Скорость перемещений
Быстрые перемещения X / Y / Z: 24 000 / 24 000 / 24 000 мм/мин
Мощность серводвигателей X / Y / Z: 1,2 / 1,2 / 1,4 кВт
Скорость обработки: 1 – 10 000 мм/мин
Система охлаждения
Объем бака: 100 л
Максимальное давление: 2 бар
Мощность помпы СОЖ: 0,45 кВт
Энергопотребление
Напряжение / Частота: 380 ± 10% В / 50 ± 10% Гц
Общее энергопотребление: 10 кВт
Габариты и вес
Длина: 2000 мм
Ширина: 2200 мм
Высота: 2250 мм
Вес станка: 2500 кг
METALTEC серии TOPMILL 800 – это высокотехнологичный станок, который применяется в различных отраслях:
- аэрокосмическая отрасль — обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
- автомобильная промышленность — производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
- производство пресс-форм — изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
- медицинское оборудование — обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
- машиностроение — универсальное применение для серийного и единичного производства деталей любой сложности.
КОМПЛЕКТАЦИЯ:
| № |
Наименование |
Спецификация |
Информация |
| 1 |
Шпиндель |
BT40 / 120 |
Ai Mach (Тайвань) |
| 2 |
Магазин автосмены инструмента |
BT40 - 12T |
Ai Mach (Тайвань) |
| 3 |
ШВП по оси Х / Y / Z |
2816 |
LSK (Тайвань) |
| 4 |
Подшипники |
P4 |
NSK / FAG (Япония) |
| 5 |
Пневмосистема |
|
AirTac (Тайвань) |
| 6 |
Линейные направляющие
квадратного сечения по осям Х / Y /Z |
30 / 30 / 30 мм |
LSK (Тайвань) |
