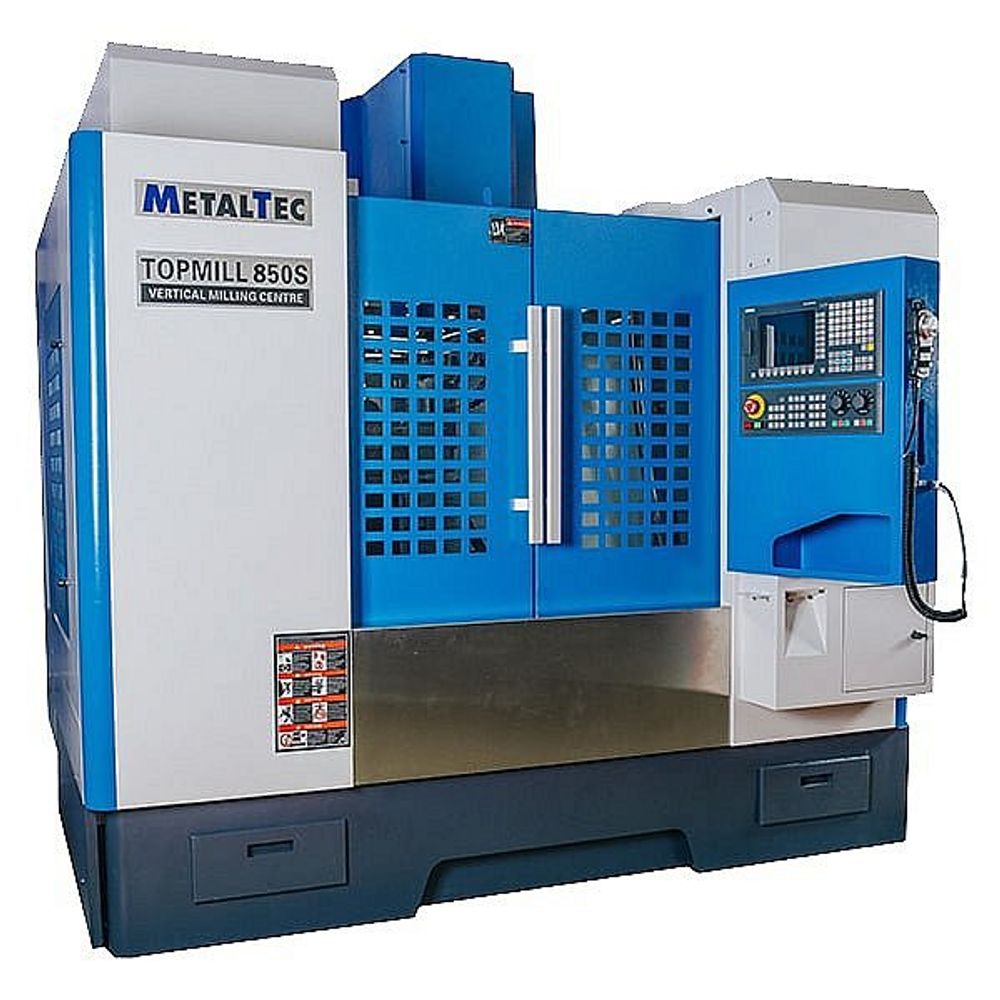

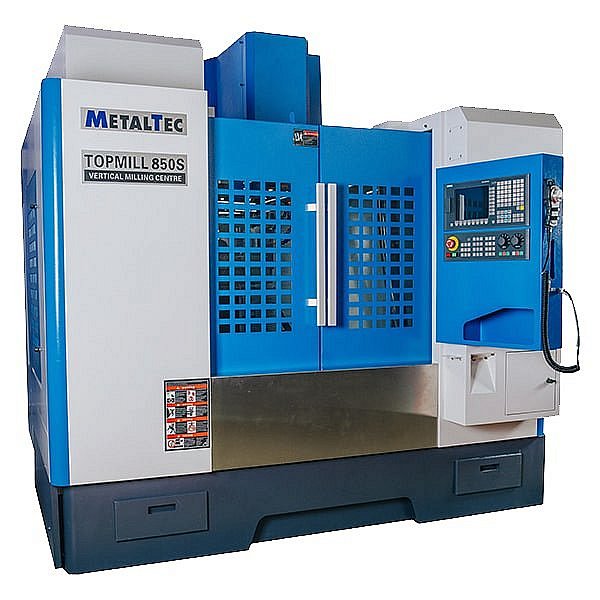

MetalTec TOPMILL 850F NEW Вертикальный обрабатывающий центр с ЧПУ

В корзине шт Перейти

Купить в 1 клик

Система управления	Fanuc
Размеры рабочего стола	1000 х 500 мм
Наибольшая нагрузка на стол	580 кг
Мощность электродвигателя	7,5 / 11 кВт
Вес	5100 кг

Не является публичной офертой.
Для уточнения окончательной стоимости и условий, пожалуйста, свяжитесь с нашими специалистами.

Описание

Отзывы

Описание

Вертикальные обрабатывающие центры TOPMILL 850 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

METALTEC серии TOPMILL 850 – это высокотехнологичный станок, который применяется в различных отраслях:

аэрокосмическая отрасль - обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
автомобильная промышленность - производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
производство пресс-форм - изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
медицинское оборудование - обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
машиностроение - универсальное применение для серийного и единичного производства деталей любой сложности.

Технические характеристики

Шпиндель (ременной привод)

Обороты шпинделя: 10 000 об/мин

Крутящий момент: 35,8 Н·м

Внешний диаметр шпинделя: 150 мм

Мощность (пост. / 30 мин.): 7,5 / 11 кВт

Инструментальная система AIMATCH

Тип хвостовика: ВТ40

Емкость магазина инструмента: 24

Максимальный вес инструмента: 8 кг

Максимальный диаметр инструмента: 80 / 160 мм

Максимальная длина инструмента: 300 мм

Время смены (полный цикл / замена): 10 / 2 сек

Давление воздуха: 0,6 МПа

Скорость перемещений

Быстрые перемещения X / Y / Z: 24 000 / 24 000 / 20 000 мм/мин

Скорость обработки: 10 000 мм/мин

Серводвигатели (SIEMENS): 1,8 / 1,8 / 1,8 кВт

Система охлаждения

Объем бака: 110 л

Максимальное давление: 2 бар

Мощность помпы СОЖ: 0,45 кВт

Энергопотребление

Напряжение / Частота: 380 ± 10% В / 50 ± 10% Гц

Общая установленная мощность: 18 кВт

Габариты и вес

Длина: 3100 мм

Ширина: 2350 мм

Высота: 2450 мм

Вес станка: 5100 кг

СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:

КОМПЛЕКТАЦИЯ:

№	Наименование	Спецификация	Информация
1	Шпиндель	BT40
2	Магазин автосмены инструмента	BT40 - 24T
3	ШВП по оси Х / Y / Z	Класс точности P4 HIWIN / PMI
4	Подшипник винтовой	HIWIN / PMI
5	Муфта
6	Насос охлаждения
7	Автоматическая система смазки
8	Пневмосистема
9	Линейные направляющие квадратного сечения по оси Х	HIWIN / PMI	Тайвань
10	Линейные направляющие квадратного сечения по оси Y	HIWIN / PMI	Тайвань
11	Линейные направляющие квадратного сечения по оси Z	HIWIN / PMI	Тайвань
12	4-я ось (170 / 250 мм.) (опция)
