_x000D_ НАЗНАЧЕНИЕ:_x000D_

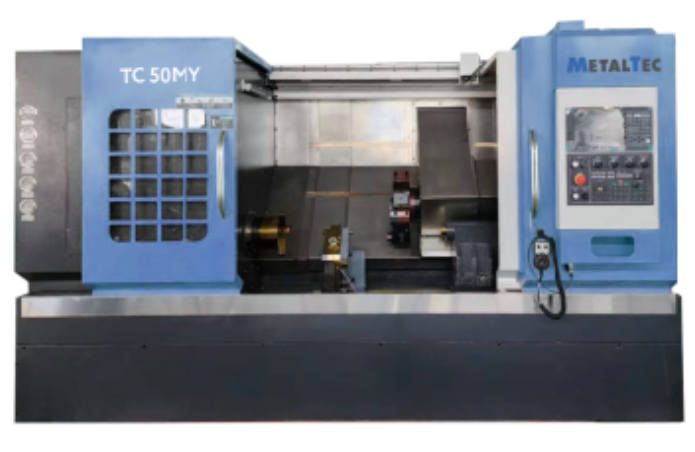

_x000D__x000D_ Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли._x000D_
_x000D__x000D_ Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;_x000D_
_x000D__x000D_ Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы._x000D_
_x000D_ _x000D__x000D_ ОБЛАСТЬ ПРИМЕНЕНИЯ:_x000D_
_x000D__x000D_ За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве._x000D_
_x000D__x000D_ Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика._x000D_
_x000D_ _x000D__x000D_ СХЕМА ОБРАБОТКИ:_x000D_
_x000D__x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
| _x000D_ Внутреннее точение_x000D_ | _x000D__x000D_ Наружное точение_x000D_ | _x000D__x000D_ Точение наружной резьбы_x000D_ | _x000D__x000D_ Наружная отрезка и обработка канавок_x000D_ | _x000D_
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
-
_x000D_ Расстояние между центрами_x000D__x000D_ 750 мм_x000D_
-
_x000D_ Максимальный диаметр над станиной_x000D__x000D_ Φ500 мм_x000D_
-
_x000D_ Максимальный диаметр над суппортом_x000D__x000D_ Φ300 мм_x000D_
-
_x000D_ Максимальная длина обработки_x000D__x000D_ 600 мм_x000D_
-
_x000D_ Максимальные обороты шпинделя_x000D__x000D_ 50-3500 об/мин_x000D_
-
_x000D_ Торец шпинделя_x000D__x000D_ A2-6_x000D_
-
_x000D_ Отверстие шпинделя_x000D__x000D_ Φ 66 мм_x000D_
-
_x000D_ Диаметр патрона_x000D__x000D_ Φ200 мм_x000D_
-
_x000D_ Обрабатываемый пруток_x000D__x000D_ Φ 52 мм_x000D_
-
_x000D_ Ход по оси Х_x000D__x000D_ 250 мм_x000D_
-
_x000D_ Ход по оси Z_x000D__x000D_ 620 мм_x000D_
-
_x000D_ Ход по оси Y_x000D__x000D_ +/-50_x000D_
-
_x000D_ 12-ти позиционная приводная револьверная голова BMT55 (ER32)_x000D__x000D_ +_x000D_
-
_x000D_ Осевой привод (держатель инструмента BMT55 0°) – 2 шт._x000D__x000D_ +_x000D_
-
_x000D_ Радиальный привод (держатель инструмента BMT55 90°) – 2 шт._x000D__x000D_ +_x000D_
-
_x000D_ Тип задней бабки_x000D__x000D_ Гидравлическая_x000D_
-
_x000D_ Максимальное перемещение задней бабки_x000D__x000D_ 120 мм_x000D_
-
_x000D_ Конус задней бабки_x000D__x000D_ MT5_x000D_
-
_x000D_ Главный двигатель_x000D__x000D_ 15/18,5 кВт_x000D_
-
_x000D_ Приводной двигатель по оси X_x000D__x000D_ 3 кВт_x000D_
-
_x000D_ Приводной двигатель по оси Z_x000D__x000D_ 3 кВт_x000D_
-
_x000D_ Приводной двигатель по оси Y_x000D__x000D_ 1,8 кВт_x000D_
-
_x000D_ Насос СОЖ_x000D__x000D_ 10 Бар_x000D_
-
_x000D_ Тип станины_x000D__x000D_ Наклонная_x000D_
-
_x000D_ Габариты в упаковке (Д×Ш×В)_x000D__x000D_ 3400x2200x2400_x000D_
-
_x000D_ Вес станка (нетто/брутто)_x000D__x000D_ 4500 кг_x000D_
-
_x000D_ Максимальные обороты_x000D__x000D_ 50-3500 об/мин_x000D_
-
_x000D_ Торец шпинделя_x000D__x000D_ A2-6_x000D_
-
_x000D_ Отверстие шпинделя_x000D__x000D_ Φ 66 мм_x000D_
-
_x000D_ Диаметр патрона_x000D__x000D_ Φ 200 мм_x000D_
-
_x000D_ Обрабатываемый пруток_x000D__x000D_ Φ 52 мм_x000D_
-
_x000D_ Система торможения_x000D__x000D_ Гидравлическая_x000D_
-
_x000D_ Тип привода_x000D__x000D_ Электродвигатель_x000D_
-
_x000D_ Производитель подшипников_x000D__x000D_ FANUC_x000D_
-
_x000D_ Жесткость и точность_x000D__x000D_ Высокая_x000D_
-
_x000D_ Дополнительные особенности_x000D__x000D_ Индукционная закалка станин, жесткость > HRC55_x000D_
-
_x000D_ Ход по оси X_x000D__x000D_ 250 мм_x000D_
-
_x000D_ Ход по оси Z_x000D__x000D_ 620 мм_x000D_
-
_x000D_ Ход по оси Y_x000D__x000D_ +/-50 мм_x000D_
-
_x000D_ Направляющие_x000D__x000D_ Линейные_x000D_
-
_x000D_ Шарико-винтовые передачи_x000D__x000D_ Тайвань_x000D_
-
_x000D_ Тип_x000D__x000D_ 12-ти позиционная приводная револьверная голова BMT55 (ER32)_x000D_
-
_x000D_ Торцевой блок_x000D__x000D_ 2 шт. 25x25 мм_x000D_
-
_x000D_ Радиальный блок_x000D__x000D_ 2 шт. 25x25 мм_x000D_
-
_x000D_ Расточные блоки_x000D__x000D_ 2 шт. Φ 40 мм_x000D_
-
_x000D_ Осевой привод (держатель инструмента BMT55 0°)_x000D__x000D_ 2 шт._x000D_
-
_x000D_ Радиальный привод (держатель инструмента BMT55 90°)_x000D__x000D_ 2 шт._x000D_
-
Осевой привод (держатель инструмента BMT55 0°)2 шт.
-
Радиальный привод (держатель инструмента BMT55 90°)2 шт.
-
ТипГидравлическая
-
Максимальное перемещение120 мм
-
КонусMT5
-
Главный двигатель15/18,5 кВт
-
Приводной двигатель по оси X3 кВт
-
Приводной двигатель по оси Z3 кВт
-
Приводной двигатель по оси Y1,8 кВт
-
Индукционная закалка станиныТвердость > HRC55
-
Жесткость и точностьВысокая
-
Точность позиционирования по оси X±0,005 мм
-
Точность позиционирования по оси Z±0,008 мм
-
Точность позиционирования по оси Y±0,003 мм
-
Повторяемость по оси X±0,003 мм
-
Повторяемость по оси Z±0,005 мм
-
Повторяемость по оси Y±0,002 мм
-
Габариты в упаковке (Д×Ш×В)3400x2200x2400 мм
-
Вес станка (нетто/брутто)4500 кг
