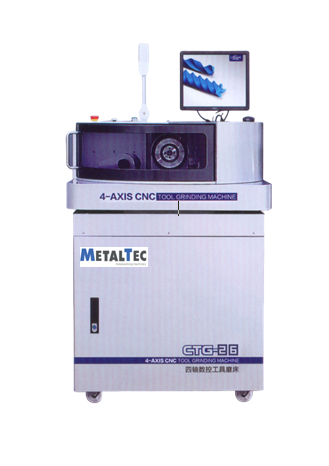

MetalTec TURBO CTG-26 Четырехосевой заточной станок с ЧПУ

Четырехосевой заточной станок с ЧПУ MetalTec TURBO CTG-26

Четырехосевой заточной станок с ЧПУ MetalTec TURBO CTG-26 — это профессиональное оборудование для заточки сверл, концевых фрез, метчиков, разверток и зенковок из быстрорежущей стали (HSS) и твердосплавных материалов (Carbide). Станок разработан для предприятий, желающих организовать собственную заточку режущего инструмента или оказывать сервисные услуги, при этом не требуя высокой квалификации оператора. Благодаря системе автоматического позиционирования через электронный зонд и интуитивно понятному параметрическому программному обеспечению, заточка выполняется быстро, точно и с минимальным участием человека.

Ключевые преимущества

• Автоматическое позиционирование инструмента — прецизионный электронный зонд определяет положение инструмента и автоматически выстраивает траекторию заточки в соответствии с программными параметрами. Исключается необходимость ручной настройки и риска ошибок.

• Параметрическое программное обеспечение — все параметры заточки (углы, диаметр, длина) редактируются через интуитивный интерфейс. Готовая программа сохраняется в библиотеке для повторного использования.

• Не требует высокой квалификации — станок не нуждается в специальных знаниях в области заточки. Оператор загружает инструмент, выбирает программу и запускает цикл.

• Широкий диапазон инструментов — диаметр затачиваемого инструмента от 2 до 26 мм, длина от 35 до 250 мм.

• Четыре управляемые оси (X, Y, Z, C) — обеспечивают заточку сложных геометрий: спиральных канавок, задних углов, торцевых зубьев фрез.

• Герметичный корпус с дверным замком — соответствует стандартам безопасности CE, защищает оператора от стружки и охлаждающей жидкости.

• Встроенная система охлаждения маслом — увеличивает стойкость шлифовальных кругов и обеспечивает чистоту обработанной поверхности.

Технические характеристики

Программное обеспечение

Станок оснащён параметрическим программным обеспечением MetalTec-CNC, которое позволяет:

• Настраивать геометрию заточки под любой тип инструмента

• Сохранять программы в библиотеке для повторного использования

• Редактировать параметры в интуитивном интерфейсе на 17″ LED-экране

• Загружать готовые профили заточки

Все программные пакеты отображаются в главном меню, что делает процесс настройки быстрым и понятным даже для неопытного оператора.

Область применения

Станок MetalTec TURBO CTG-26 предназначен для заточки широкого спектра режущего инструмента:

• Спиральные сверла (HSS и твердосплавные) — восстановление передних и задних углов, переточка по диаметру.

• Концевые фрезы — заточка спиральных канавок, задних углов, торцевых зубьев.

• Метчики (прямые и спиральные) — восстановление режущей геометрии.

• Развертки — калибровка и доводка.

• Зенковки — восстановление углов и режущих кромок.

Станок подходит для:

• Инструментальных цехов и участков заточки

• Металлообрабатывающих и машиностроительных предприятий

• Сервисных центров по заточке режущего инструмента

• Компаний, обслуживающих собственный парк оснастки

Опции (дополнительное оснащение)

• Алмазный шлифовальный круг для твердосплавных (карбидных) инструментов

• Алмазный заточный круг для концевых фрез

• Алмазный заточный круг для твердосплавной фрезерной резьбы

• Заточный круг CBN для HSS свёрл

• Заточный круг CBN для концевых фрез из HSS

• Алмазный заточный круг для маршрутизаторов

Почему выбирают MetalTec TURBO CTG-26?

1. Низкий порог входа — не требуется высокой квалификации оператора или специальных знаний в области заточки.

2. Автоматизация процесса — электронный зонд сам определяет положение инструмента и выстраивает траекторию.

3. Широкая номенклатура инструментов — свёрла, фрезы, метчики, развертки, зенковки — всё на одном станке.

4. Параметрическое ПО — быстрая настройка, библиотека программ, редактирование параметров.

5. Высокая точность — четырёхосевая обработка обеспечивает восстановление сложной геометрии.

6. Экономия бюджета — заточка дорогостоящего инструмента вместо его утилизации.

Сервис и гарантия

• Гарантия на механические части: 1 год на производственные неполадки

• Гарантия на электрические и электронные части: 2 года на производственные неполадки

• Сервисное обслуживание по всей России

• Пусконаладка и обучение персонала

Нужен универсальный заточной станок с ЧПУ для вашего инструментального цеха? MetalTec TURBO CTG-26 — оптимальное решение для заточки свёрл, фрез, метчиков и разверток без высокой квалификации оператора.

Рассчитаем стоимость с учётом доставки, продемонстрируем работу оборудования, предложим выгодные условия покупки.

Звоните для консультации: +7 (495) 902-70-97
Пишите: info@svoger.ru

Гарантия до 2 лет! Доставка по всей России. Профессиональный монтаж.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПАРАМЕТРИЧЕСКОГО ИНСТРУМЕНТА

Параметры заточки можно легко редактировать по геометрии инструмента. Все программные пакеты, отображаемые в главном меню MetalTec-TURBO, представлены ниже:
