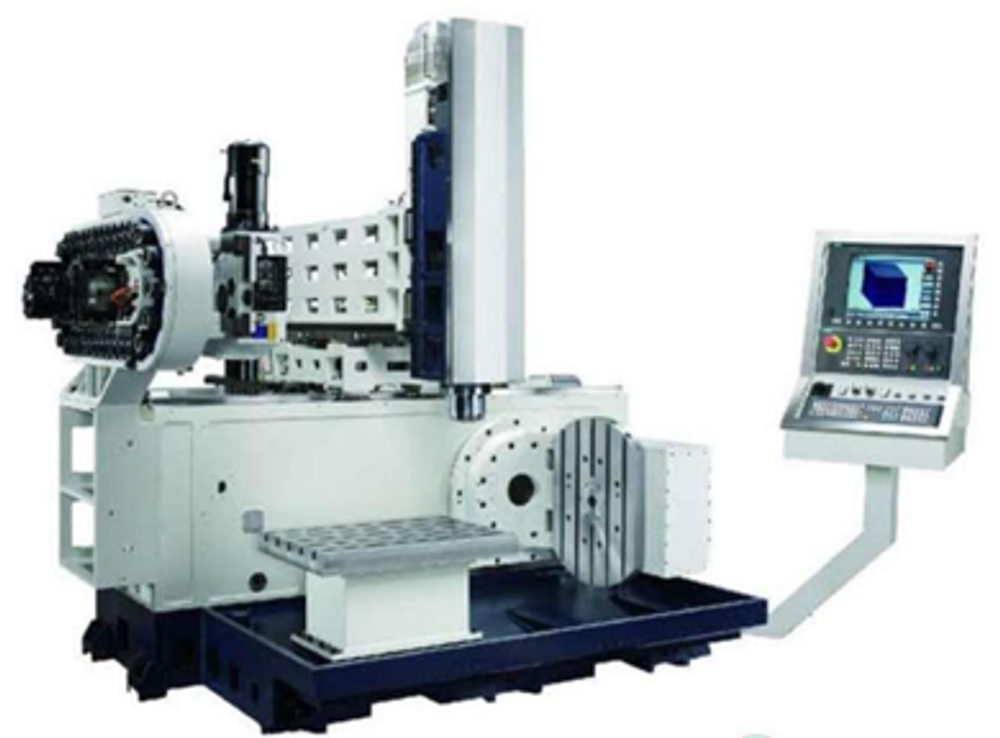

МОДЕЛЬ ОБОРУДОВАНИЯ: |
|||
|
DU1560 |
|||
|
СИСТЕМА ЧПУ: |
|||
|
Siemens 840DSL (Опция: Haidenhain TNC640 / Fanuc-31i-5HB / Syntec 220MA-5A) |
|||
|
ПЕРЕМЕЩЕНИЯ: |
|||
|
Ось X |
мм |
1 520 |
|
|
Ось Y |
мм |
520 |
|
|
Ось Z |
мм |
610 |
|
|
Расстояние от торца шпинделя до стола |
мм |
200 - 760 |
|
|
РАБОЧИЙ СТОЛ: |
|||
|
Размер стола |
мм |
Ø720 + 920 х 650 |
|
|
Максимальная нагрузка на стол |
кг |
500 + 700 |
|
|
Т-образные пазы |
мм |
18 х 5 х 100 |
|
|
Угол вращения осей «C» |
град |
±360° |
|
|
Угол вращения осей «B» |
град |
-60° / +110° |
|
|
ШПИНДЕЛЬ: |
|||
|
Конус шпинделя |
BT40 (Опция BBT40 / HSK-A63) |
||
|
Скорость шпинделя |
об/мин |
12 000 (Опция 16 000 / 18 000 / 24 000) |
|
|
Мощность двигателя шпинделя |
кВт |
13 / 18,5 (Опция 18,5 / 22) |
|
|
Привод шпинделя |
Мотор-шпиндель |
||
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА: |
|||
|
Количество |
шт |
24 (опция 32) |
|
|
Способ смены инструмента |
Двунаправленный выбор режущего инструмента |
||
|
Время смены инструмента |
сек |
2,5 |
|
|
Максимальный вес |
кг |
8 |
|
|
Максимальный длина |
мм |
250 |
|
|
Максимальная диаметр |
мм |
76 / 127 |
|
|
ТОЧНОСТЬ: |
|||
|
Повторяемости по осям «X / Y / Z» |
мм |
≤0,004 |
|
|
Вращения по осям «B / C» |
сек |
5" |
|
|
Позиционирования |
мм |
≤0,008 |
|
|
Вращения по осям «B / C» |
сек |
10" |
|
|
ГАБАРИТЫ И ВЕС: |
|||
|
Длина |
мм |
3 750 |
|
|
Ширина |
мм |
3 600 |
|
|
Высота |
мм |
2 900 |
|
|
Вес |
кг |
15 000 |
|
