Немецкая чугунная основа MiHanite FC30: Использование анализа методом конечных элементов (FEM) и патентованной формулы термообработки обеспечивает исключительную жёсткость и долгосрочную стабильность данных 5-осевых центров с ЧПУ.

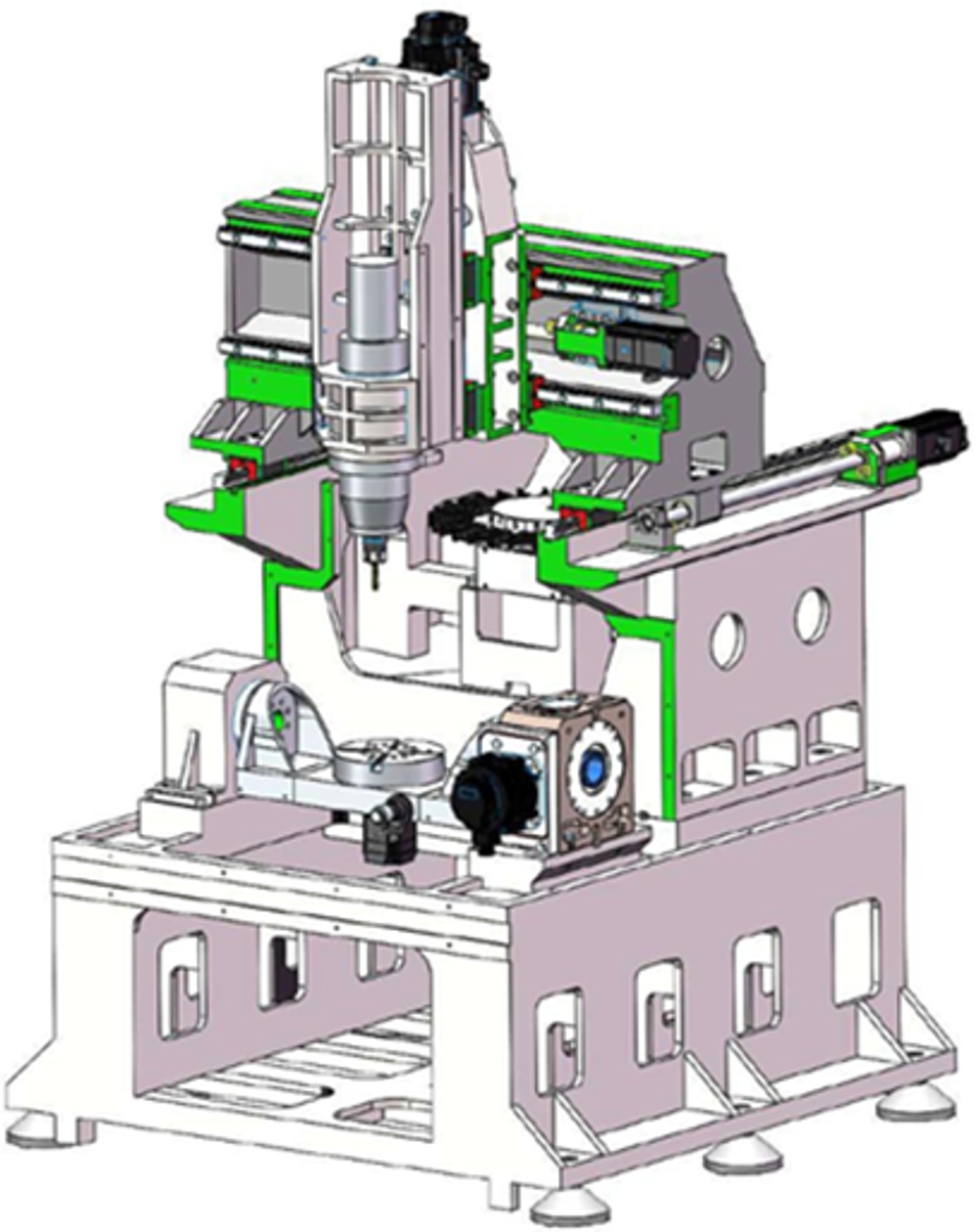

Расширенная базовая конструкция: За счёт разделения осей X/Y/Z от осей B/C движущиеся части остаются лёгкими, эффективно повышая точность обработки.
|

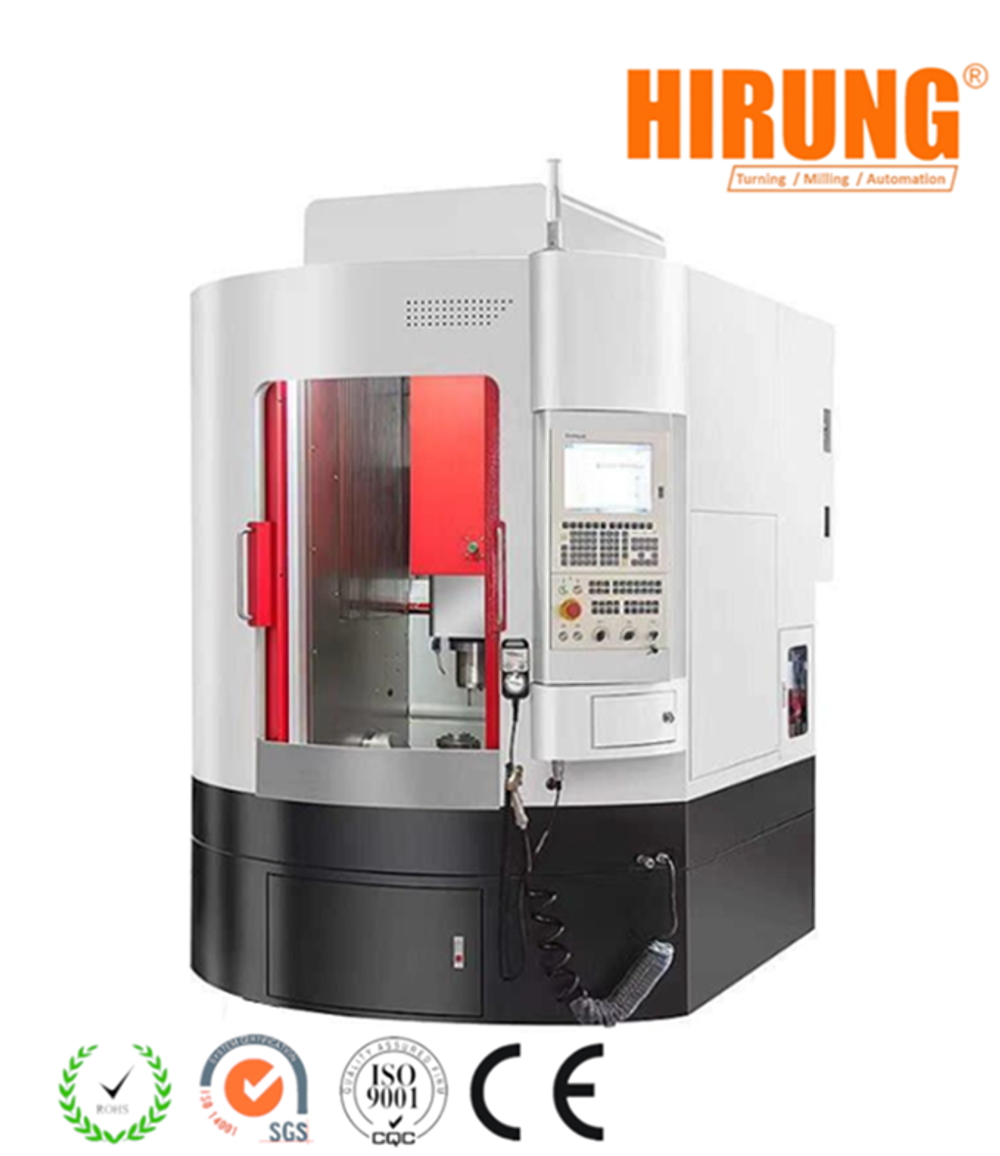

МОДЕЛЬ ОБОРУДОВАНИЯ: |
|||
|
DU200 |
|||
|
СИСТЕМА ЧПУ: |
|||
|
Lynuc N3 |
|||
|
ПЕРЕМЕЩЕНИЯ: |
|||
|
Ось X |
мм |
270 |
|
|
Ось Y |
мм |
270 |
|
|
Ось Z |
мм |
310 |
|
|
Расстояние от торца шпинделя до стола |
мм |
100 - 410 |
|
|

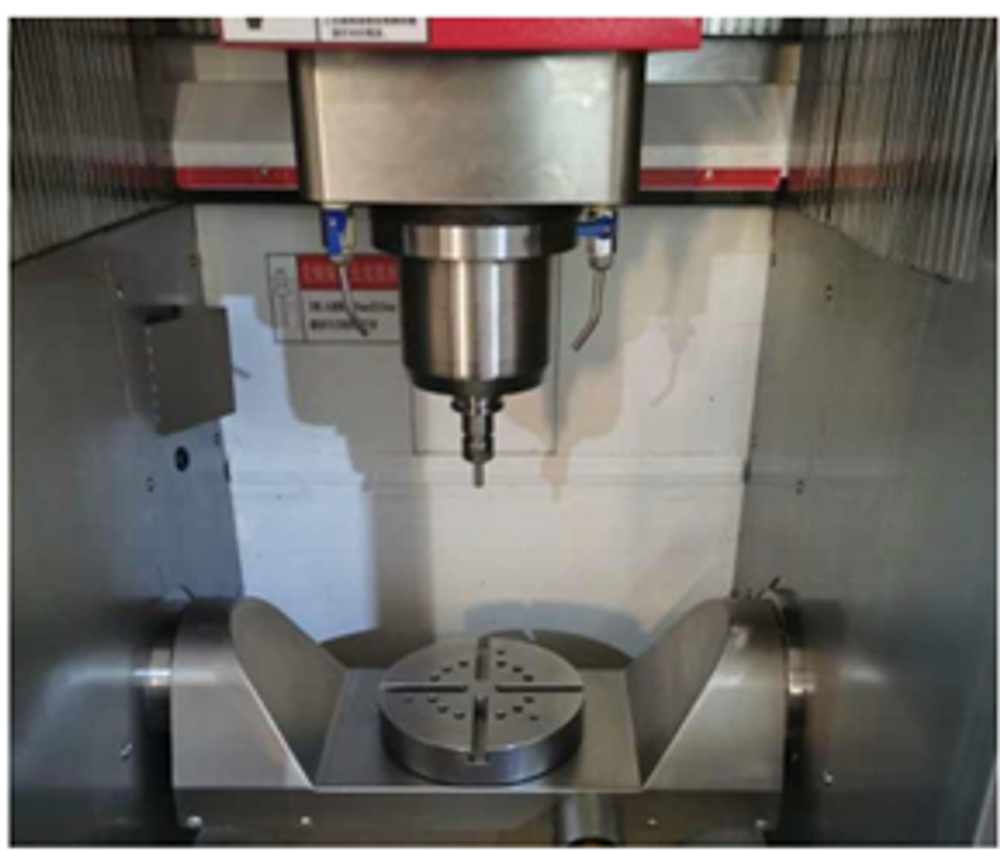

РАБОЧИЙ СТОЛ: |
|||
|
Диаметр стола |
мм |
Ø 200 |
|
|
Максимальная нагрузка на стол |
кг |
50 |
|
|
Т-образные пазы |
мм |
18 х 5 |
|
|
Угол вращения оси «B» |
град |
±110° |
|
|
Угол вращения оси «C» |
град |
±360° |
|
|
ШПИНДЕЛЬ: |
|||
|
Конус шпинделя |
BT30 |
||
|
Скорость шпинделя |
об/мин |
24000 (Опция 38000) |
|
|
Мощность двигателя шпинделя (Постоянная / Максимальная) |
кВт |
3,7 / 5,5 |
|
|
Привод шпинделя |
Мотор-шпиндель |
||
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА: |
|||
|
Количество |
шт |
16 |
|
|
Способ смены инструмента |
Произвольный выбор режущего инструмента |
||
|
Максимальный вес |
кг |
4 |
|
|
Максимальный длина |
мм |
145 |
|
|
Максимальная диаметр |
мм |
50 |
|
|
ТОЧНОСТЬ: |
|||
|
Повторяемости по осям «X / Y / Z» |
мм |
0,005 |
|
|
Вращения по осям «B / C» |
сек |
4" |
|
|
Позиционирования |
мм |
0,008 |
|
|
Вращения по осям «B / C» |
сек |
6" |
|
|
ГАБАРИТЫ И ВЕС: |
|||
|
Длина |
мм |
1 680 |
|
|
Ширина |
мм |
2 060 |
|
|
Высота |
мм |
2 460 |
|
|
Вес |
кг |
3 100 |
|
