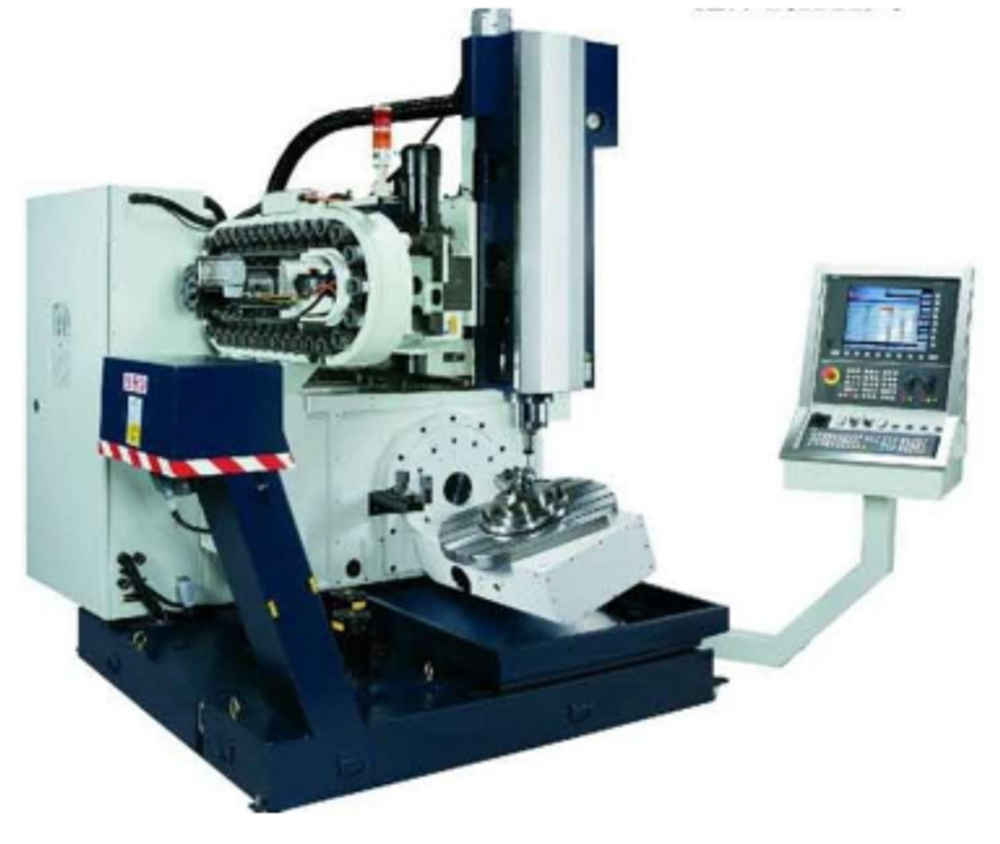

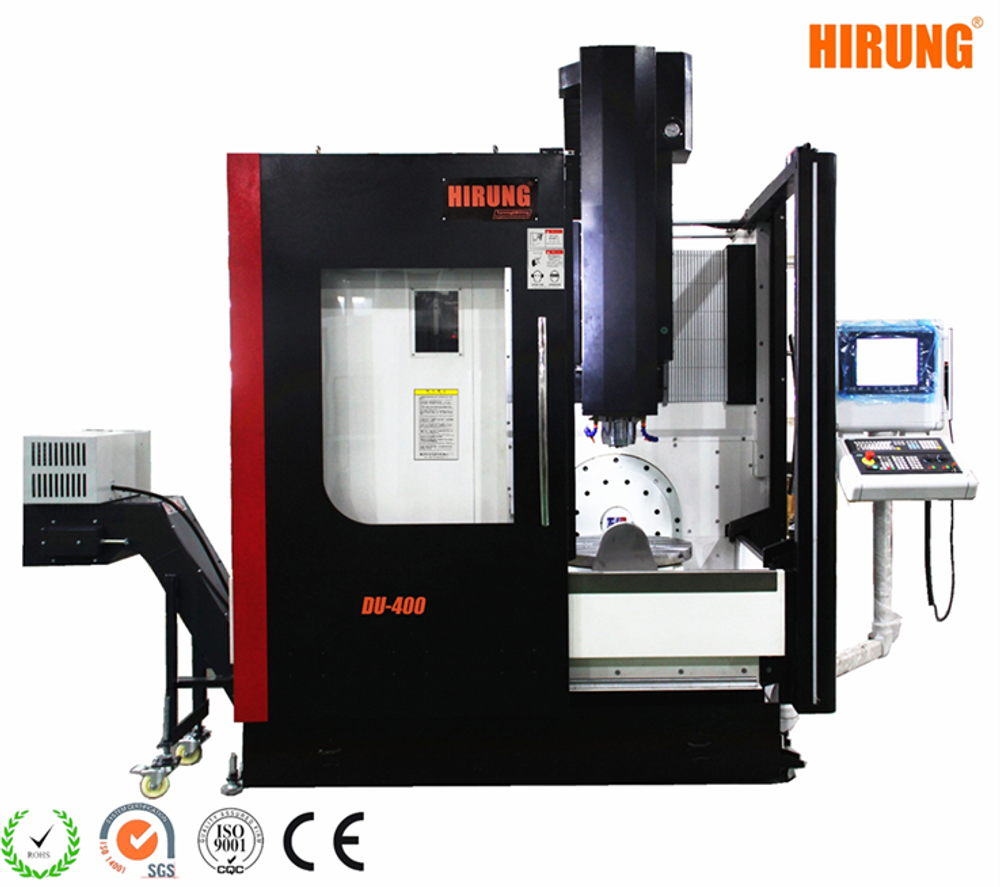

МОДЕЛЬ ОБОРУДОВАНИЯ: |
||
|
DU400 |
||
|
СИСТЕМА ЧПУ: |
||
|
Siemens 840DSL (Опция: Haidenhain TNC640 / Fanuc-31i-5HB / Syntec 220MA-5A) |
||
|
ПЕРЕМЕЩЕНИЯ: |
||
|
Ось X |
мм |
620 |
|
Ось Y |
мм |
500 |
|
Ось Z |
мм |
460 |
|
Расстояние от торца шпинделя до стола |
мм |
150 - 610 |
|
РАБОЧИЙ СТОЛ: |
||
|
Диаметр стола |
мм |
Ø400 |
|
Максимальная нагрузка на стол |
кг |
320 |
|
Т-образные пазы |
мм |
18 х 3 х 100 |
|
Угол вращения оси «B» |
град |
±60° / ±110° |
|
Угол вращения оси « C» |
град |
360° |
|
ШПИНДЕЛЬ: |
||
|
Конус шпинделя |
BT40 (Опция BBT40 / HSK-A63) |
|
|
Скорость шпинделя |
об/мин |
12000 (Опция 16000 / 18 000/ 24 000) |
|
Мощность двигателя шпинделя (Постоянная / Максимальная) |
кВт |
7,5 / 11 (Опция 11 / 15) |
|
Привод шпинделя |
Мотор-шпиндель |
|
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА: |
||
|
Количество |
шт |
24 (Опция 32) |
|
Способ смены инструмента |
Двунаправленный выбор режущего инструмента |
|
|
Время смены инструмента |
сек |
2,5 |
|
Максимальный вес |
кг |
7 |
|
Максимальный длина |
мм |
250 |
|
Максимальная диаметр |
мм |
76 / 127 |
|
ТОЧНОСТЬ: |
||
|
Повторяемости по осям «X / Y / Z» |
мм |
0,004 |
|
Вращения по осям «B / C» |
сек |
5" |
|
Позиционирования |
мм |
0,008 |
|
Вращения по осям «B / C» |
сек |
10" |
|
ГАБАРИТЫ И ВЕС: |
||
|
Длина |
мм |
2 850 |
|
Ширина |
мм |
3 150 |
|
Высота |
мм |
2 900 |
|
Вес |
кг |
6 200 |
