Станок автоматический двухколонный Stalex TBK-4228B

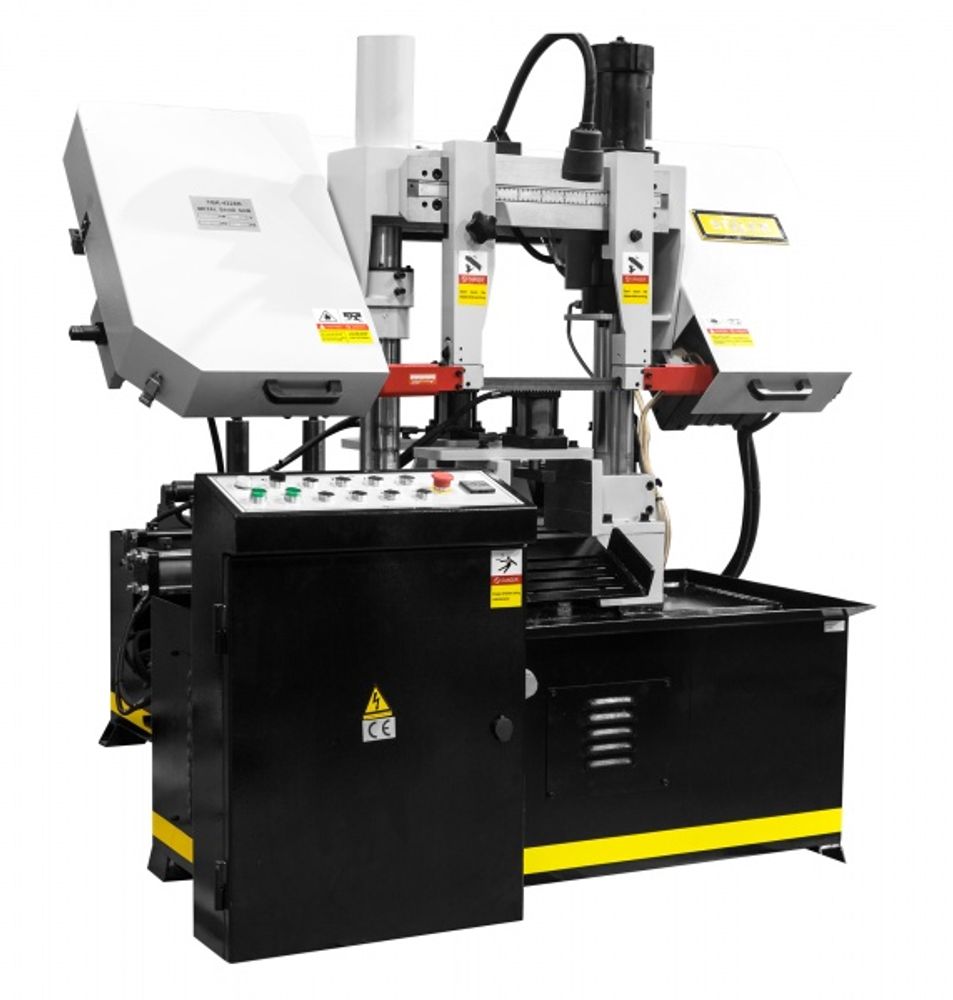

Stalex TBK-4228B — автоматический ленточнопильный станок колонного двухстоечного типа

Модель Stalex TBK-4228B является автоматическим ленточнопильным станком колонного двухстоечного типа. Станок предназначен для пиления труб и сплошных заготовок. Максимальный диаметр круга составляет 280 мм, размер прямоугольной заготовки под углом 90° — 280×280 мм.

Двухстоечные ленточнопильные станки имеют две вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На автоматических станках возможна работа как в ручном, так и в автоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → подвод заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину и запустить цикл кнопкой «Пуск».

Стандартная комплектация

• Ленточнопильный станок.

• Ленточнопильное полотно, установленное на станке.

• Гидравлические прижимы для пакетной резки на стационарные и подающие тиски.

• Концевой ограничитель подачи заготовок — 505 мм.

• Мобильная стойка с роликом.

• Дополнительная стойка для длинных заготовок + 4 колеса для стойки.

• Комплект колес для дополнительной стойки + ключи к электрошкафу.

Основные элементы и характеристики

• Автоматическая подача заготовок в зону резания.

• Угол пиления заготовок: 90°.

• Максимальный единичный ход подающих гидравлических тисков: 505 мм.

• Концевой ограничитель подачи заготовок для выставления необходимой длины.

• Гидравлические тиски с возможностью быстрого зажима заготовок. Стационарные тиски фиксируют заготовку в зоне резания, подающие тиски осуществляют подачу в зону резки.

• Подающие гидравлические тиски имеют два гидравлических цилиндра с обеих сторон для фиксации неровных заготовок.

• Комплект гидравлических прижимов для пакетной резки (два места хранения для прижимов в случае их неиспользования).

• Станок управляется трёхфазным двигателем.

• Предохранительные концевики на кожухе маховика, предотвращающие поломки при повреждении ленты.

• Точная регулировка полотна обеспечивает безлюфтовое вращение в вертикальной плоскости за счет конических подшипников и твердосплавных пластин.

• Регулируемая подача СОЖ в зону резания для смазывания и охлаждения полотна.

• 3 скорости вращения полотна.

• Подсветка зоны резания.

• Привод — гибрид (зубчатый привод + клиноременная передача).

• Система быстрого подвода пильного полотна к заготовке.

• Автоматическое отключение при завершении резки.

• Лоток приемный.

• В тумбе станка размещен бак для стружки и слива СОЖ.

• Подающий стол с регулируемыми вертикальными и горизонтальными роликами.

• Две направляющие, перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.

• Концевики на подъем и опускание.

• Таблица скоростей.

Применяемые пилы и СОЖ

На станках применяются биметаллические пилы марок М42 и М51 размером 27×0,9×3505 мм. Пилы с более твердым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Автоматическое управление

Перед работой в автоматическом режиме необходимо выполнить следующие операции в ручном режиме:

1. Переключить переключатель в ручной режим и включить гидравлическую систему.

2. Задать количество резов (верхняя строка отображает количество произведенных резов, в нижней — заданное количество).

3. Установить расстояние подачи, изменив положение ограничительного кольца.

4. Поднять пильную раму в верхнее положение.

5. Затянуть тиски резки, чтобы зафиксировать заготовку.

После выполнения всех операций можно начинать автоматическую работу.
