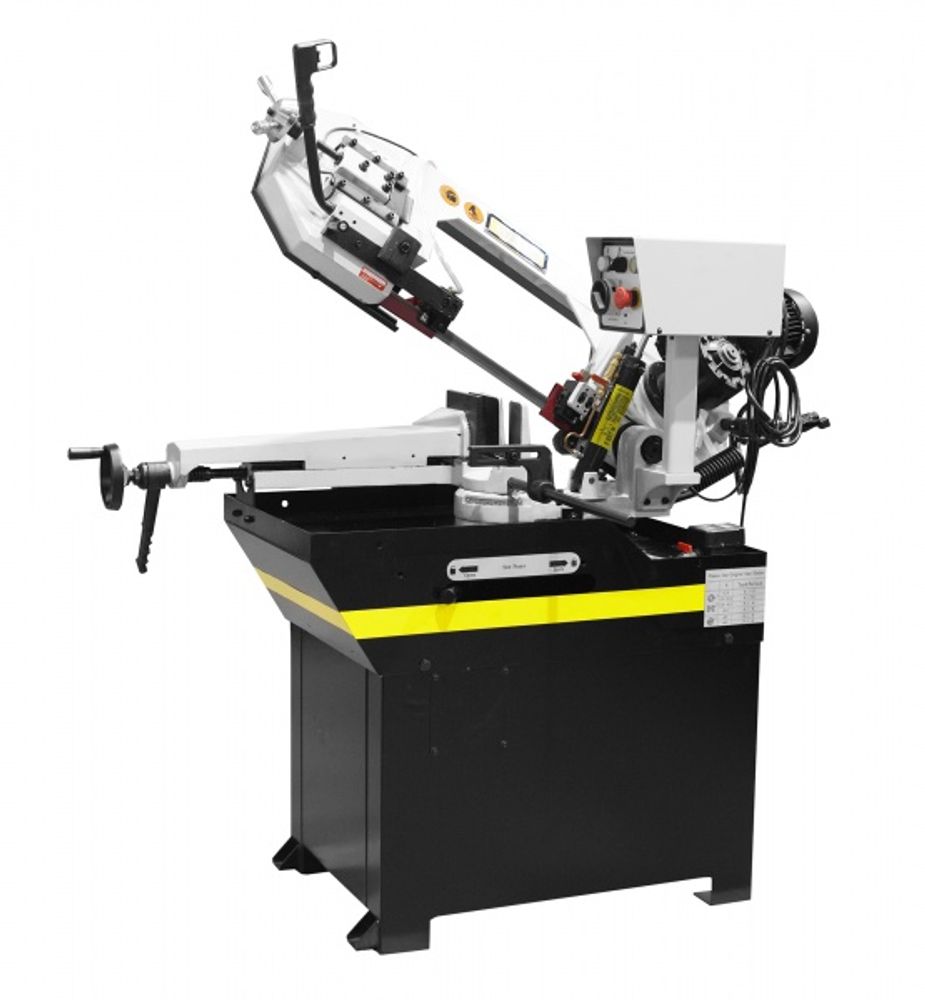

Stalex BS-260G — станок с гидроразгрузкой (до 227 мм, фиксированные скорости)
На станках с гидроразгрузкой процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную.
Станок Stalex BS-260G позволяет выполнять распилы заготовок диаметром до 227 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60° предназначен для пиления заготовок под различными углами и удобен при частой смене угла резки.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива, который приводится в движение приводным шкивом через редуктор.
Пила опускается под собственным весом; станок оборудован дросселируемым гидравлическим цилиндром, который автоматически подстраивает скорость опускания пильной рамы в зависимости от профиля заготовки, обеспечивая оптимальные режимы распила. Гидроцилиндр имеет переключатель включения/отключения гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.
Модель имеет быстрорегулируемые тиски для резки под углом – поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки: ускоренный отвод подвижной губки происходит без вращения маховика. Зажим и подача заготовки осуществляются вручную.
Наличие системы СОЖ в стандартной комплектации позволяет добиться высокой производительности. Станция охлаждения расположена внутри рамы, в комплекте: помпа для подачи СОЖ и регулировочные краны для регулировки напора.
Станок предназначен для обработки большого количества металла, находит широкое применение в серийном и мелкосерийном производстве.
Литая чугунная рама гарантирует жесткость станка и гасит вибрации.
Поворотный стол с возможностью поворота 0°…+45°…+60°.
Подвижные направляющие с твердосплавными пластинами.
Гидроцилиндр для регулировки и снижения скорости опускания рамы (плавное опускание, заданная скорость подвода и рабочего хода).
Быстрый зажим заготовки – тиски с ручным зажимом и рычагом доводки.
Фиксированная скорость вращения пилы: 36 / 72 м/мин.
Ручное натяжение ленты (маховик ручного натяжения).
Мерный упор 500 мм.
Зубчатый привод.
Механическая дисковая щетка для очистки полотна (приводится в движение от полотна).
Пружина для облегчения поднятия рамы в верхнее положение после отпила заготовки.
Рычаг фиксации поворота рамы.
Датчик контроля натяжения полотна (тензометр).
Датчик остановки станка в случае обрыва полотна.
Лампа освещения.
В стандартной комплектации ролик прямой для подачи и перемещения заготовок к тискам.
Таблица скорости резания и подбора шага зубьев.
Индикатор включения станка.
Переключатель режима работы (автоматическое и с контролем подачи вниз).
Кнопка включения станка.
Переключатель скорости резания и выключения станка.
Общая кнопка стоп.
Поворотный стол с возможностью поворота 0°…+45°…+60°.
Подвижные направляющие с твердосплавными пластинами.
Гидроцилиндр с переключателем гидравлической системы.
Тиски с ручным зажимом и рычагом доводки.
Фиксированная скорость вращения пилы: 36 / 72 м/мин.
Ручное натяжение ленты.
Мерный упор 500 мм.
Помпа для подачи СОЖ и регулировочные краны.
Пила ленточная квалитет М42.
Ролик прямой для подачи заготовок.
Датчик контроля натяжения полотна (тензометр).
Датчик обрыва полотна.
Лампа освещения.
Прижим для пакетной резки – дополнительная верхняя (третья) губка тисков. Предназначен для прижима (крепления) заготовок в тисках сверху при одновременном пилении более одной заготовки. Устанавливается при помощи засверливания на вертикальные губки тисков и стягивается болтами. Зажим пакета осуществляется ручным вращением ручек.
Отвертка крестовая.
Два рожковых ключа.
Пять шестигранников.
