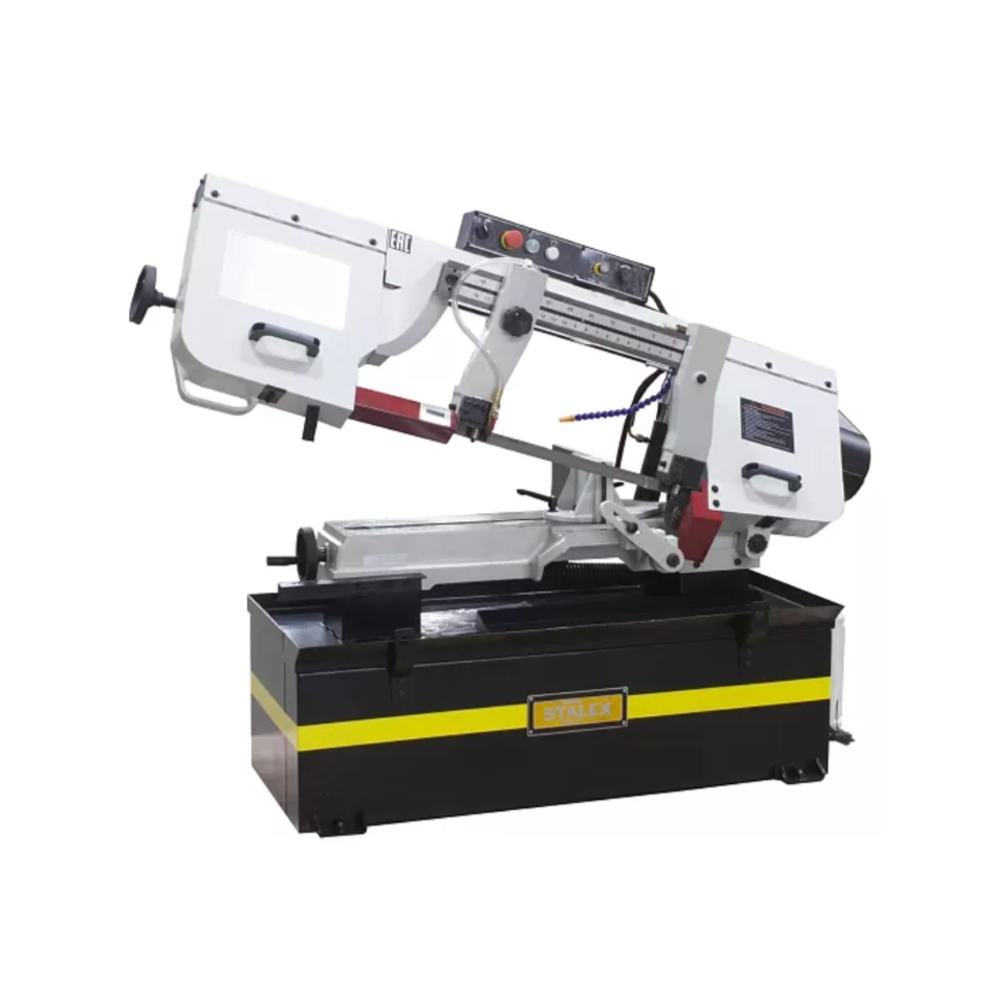

Станок ленточнопильный Stalex BS-1018B

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018В разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 254мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет поворот губок тисков, для пиления под углом необходимо изменять угол установки тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки. Расстояние от пола до тисков составляет 580 мм.

Мобильность станков позволяет использовать их на производстве непосредственно там, где это необходимо. Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).

Модель Stalex BS-1018B реализует все преимущества ленточнопильных станков:

• Возможность поворота 0…+45°

• Подвижные направляющие с твердосплавными пластинками

• Скорость вращения пилы фиксированная 26,50, 73, 95 м/мин

• Ручное натяжение ленты

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

	Дополнительный прижим для пакетной резки для BS-1018B (приобретается отдельно) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
	Пульт + направляющие станка

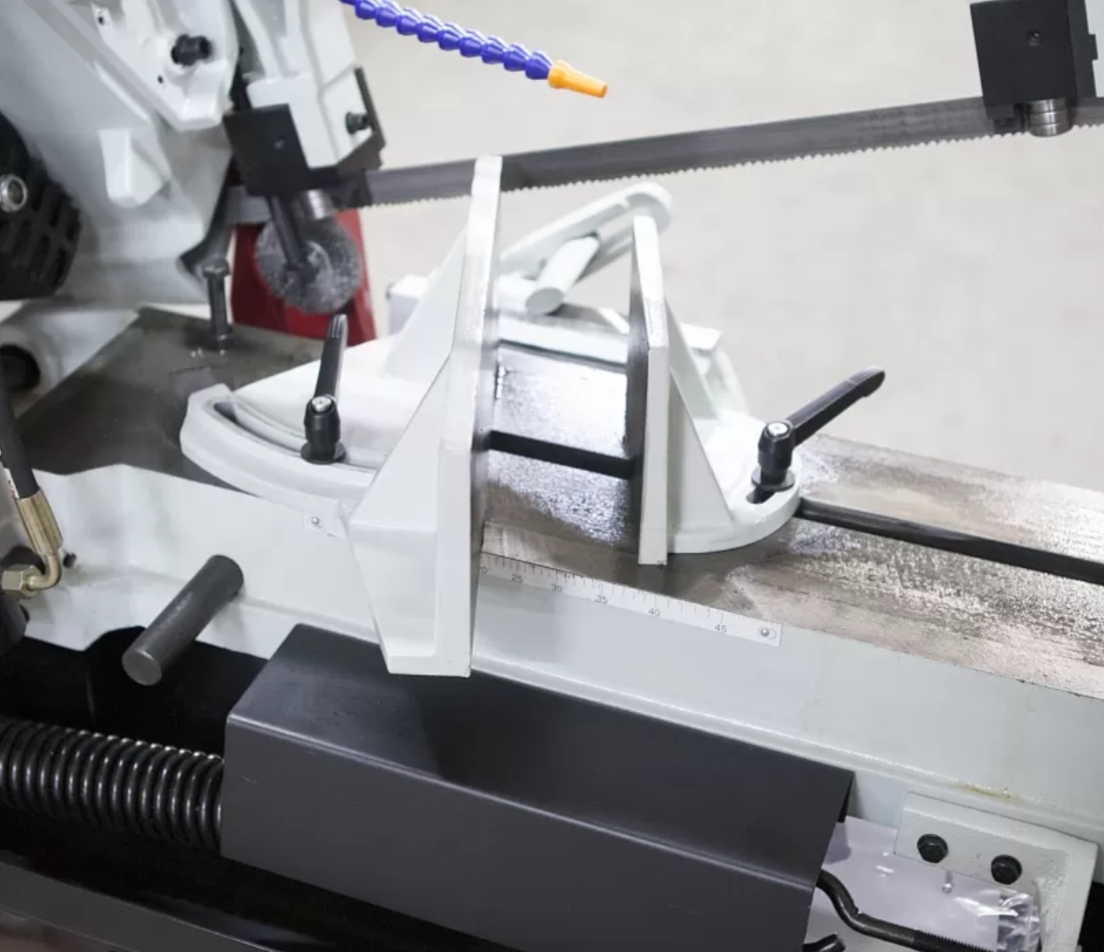

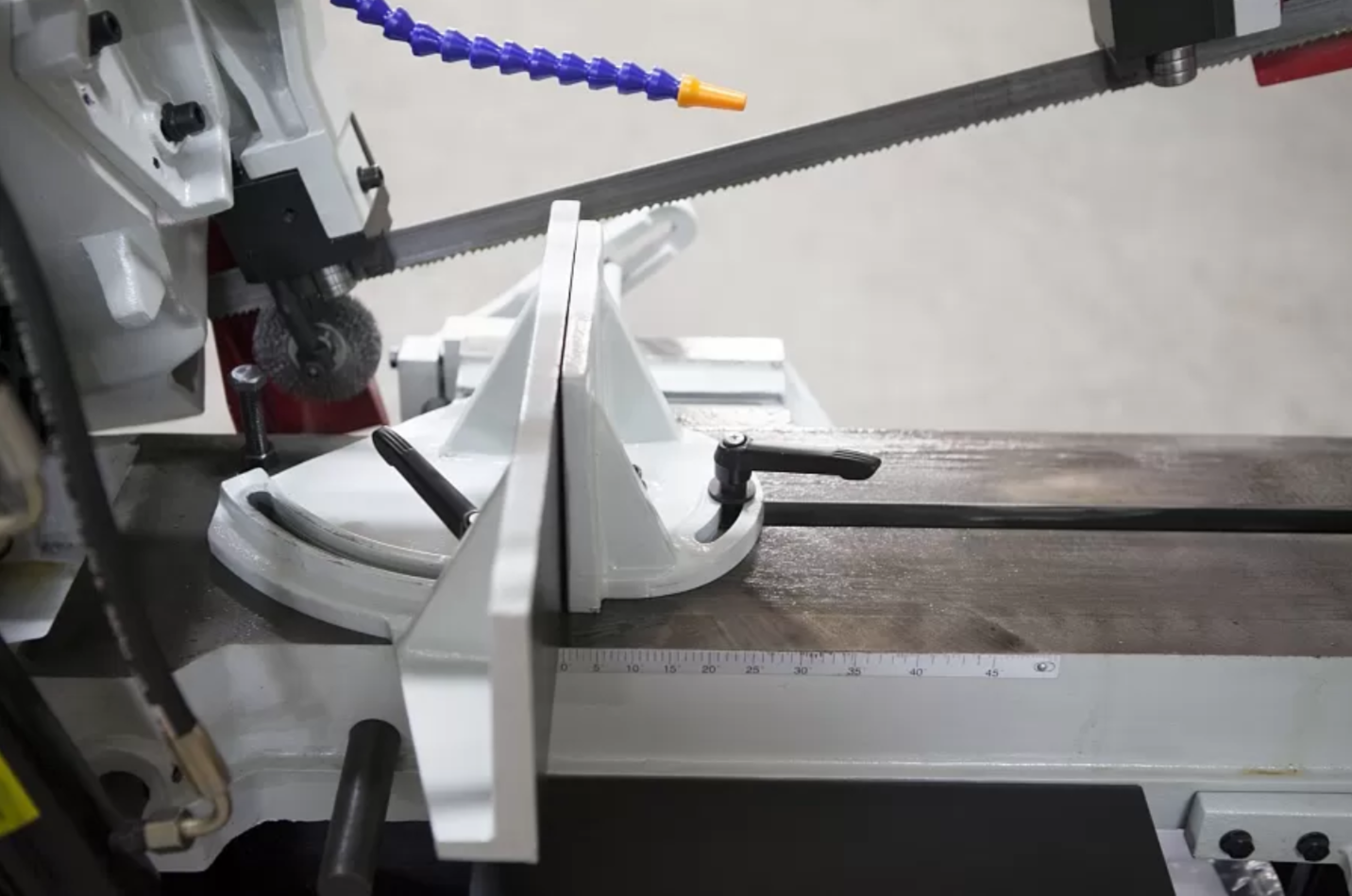

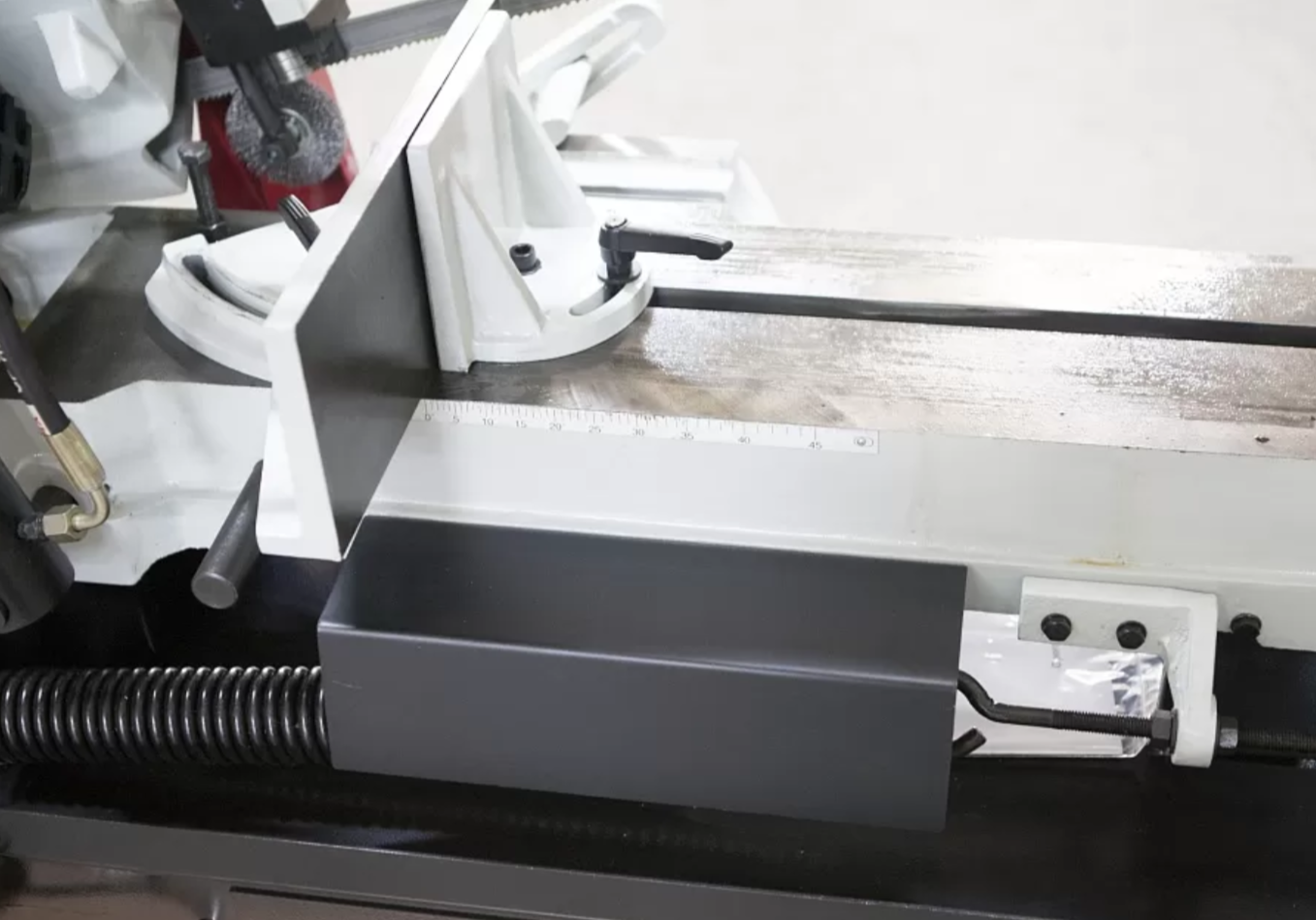

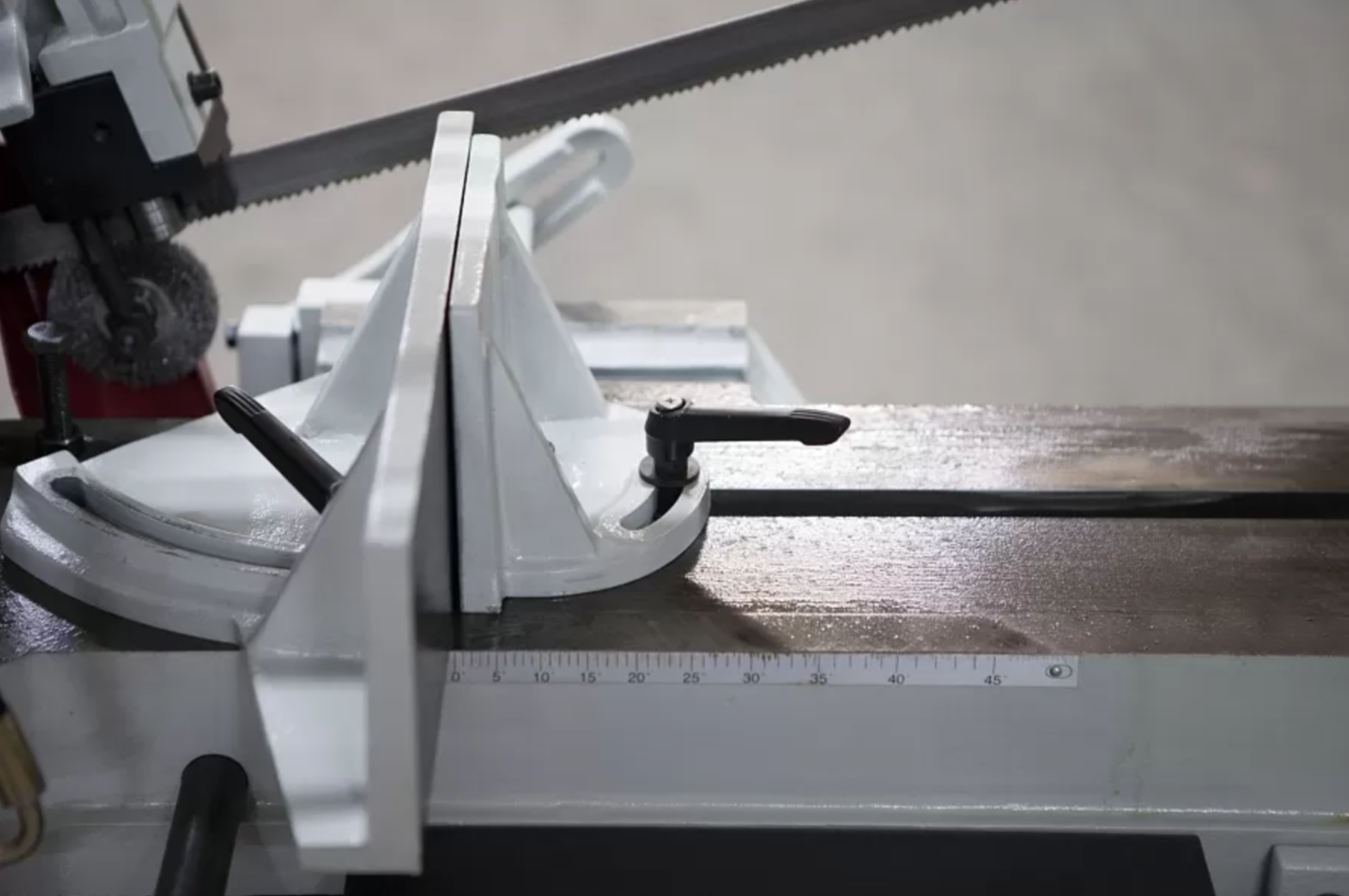

	Градусная линейка для установки необходимого положения заготовки

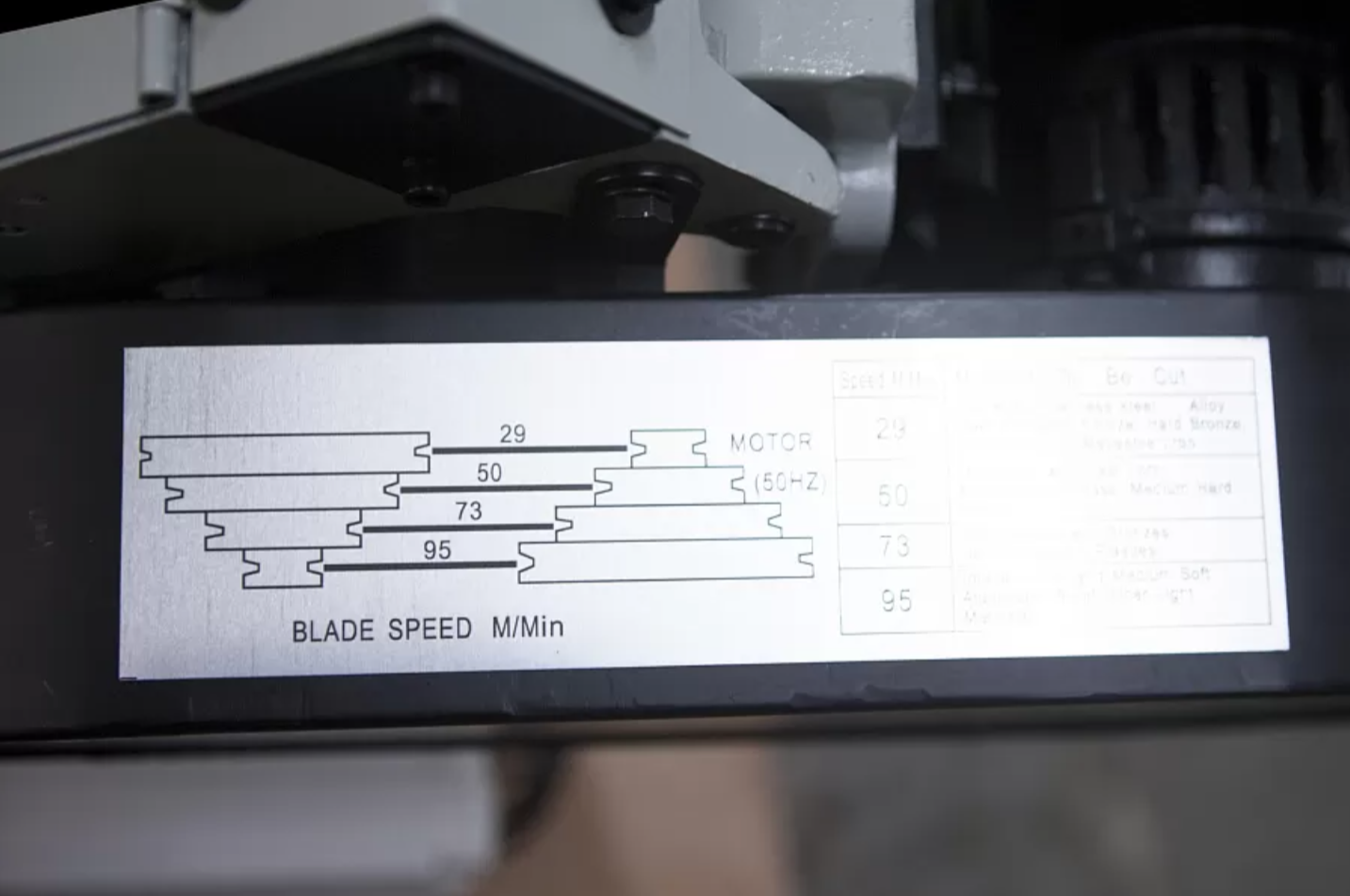

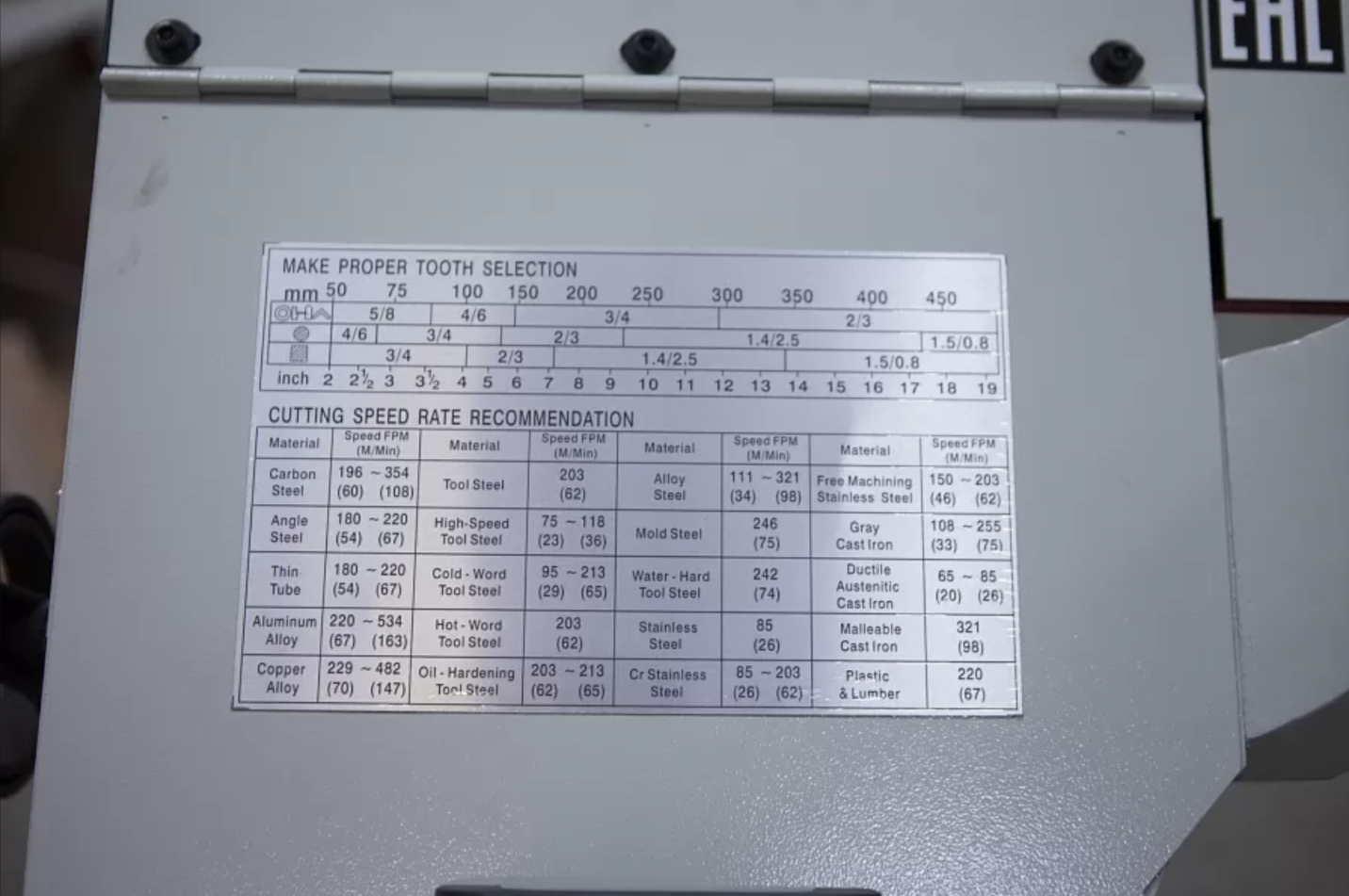

	Таблица скорости резания и подбора шага зубьев

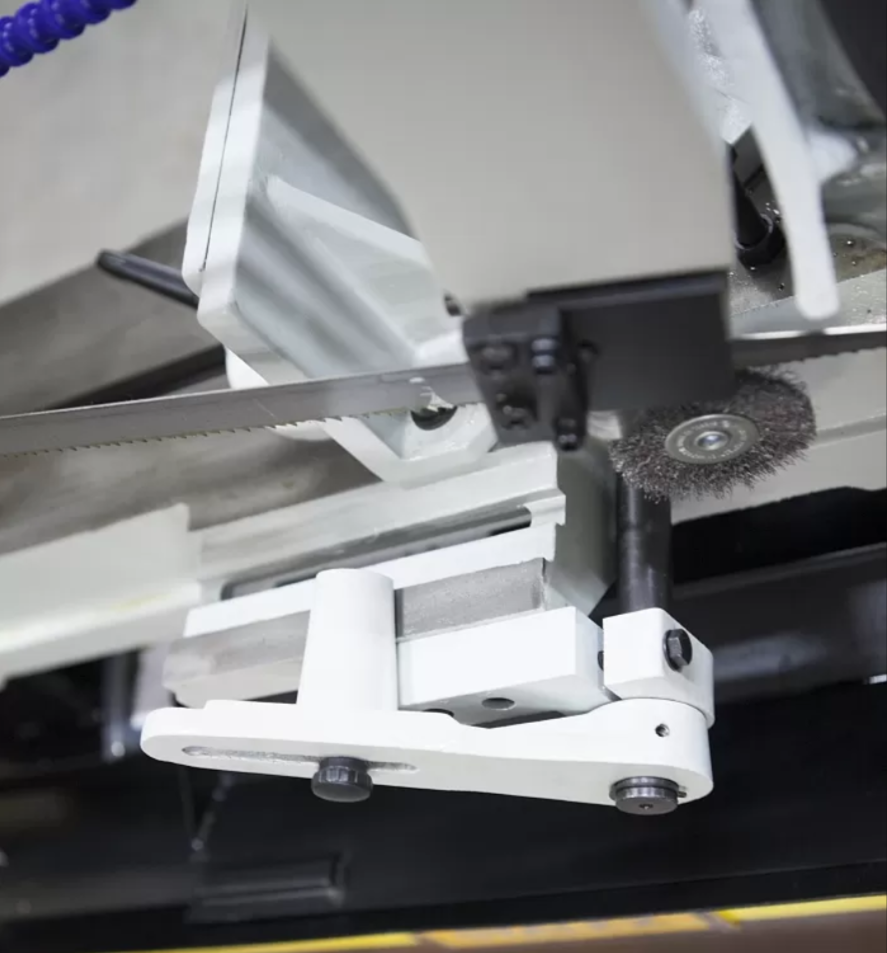

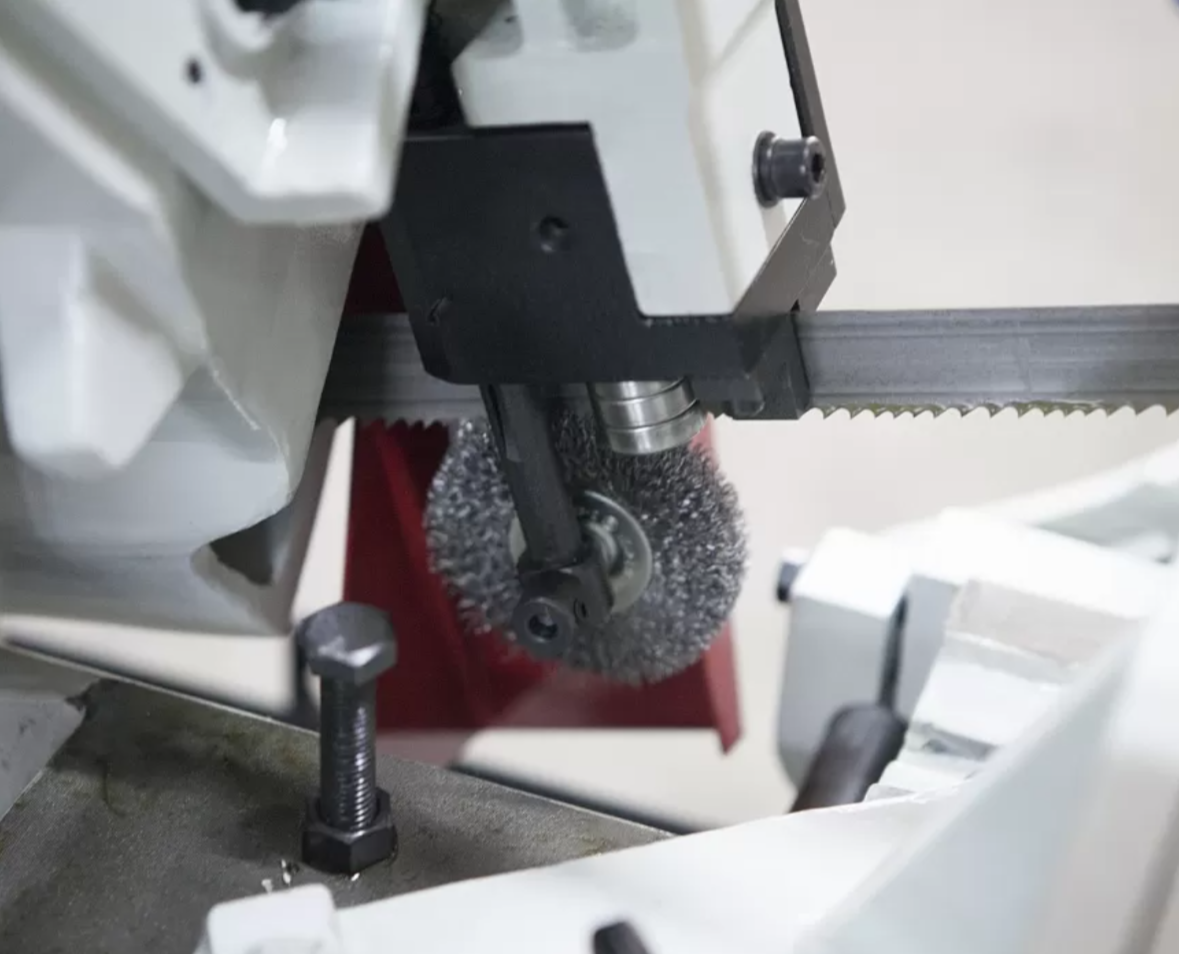

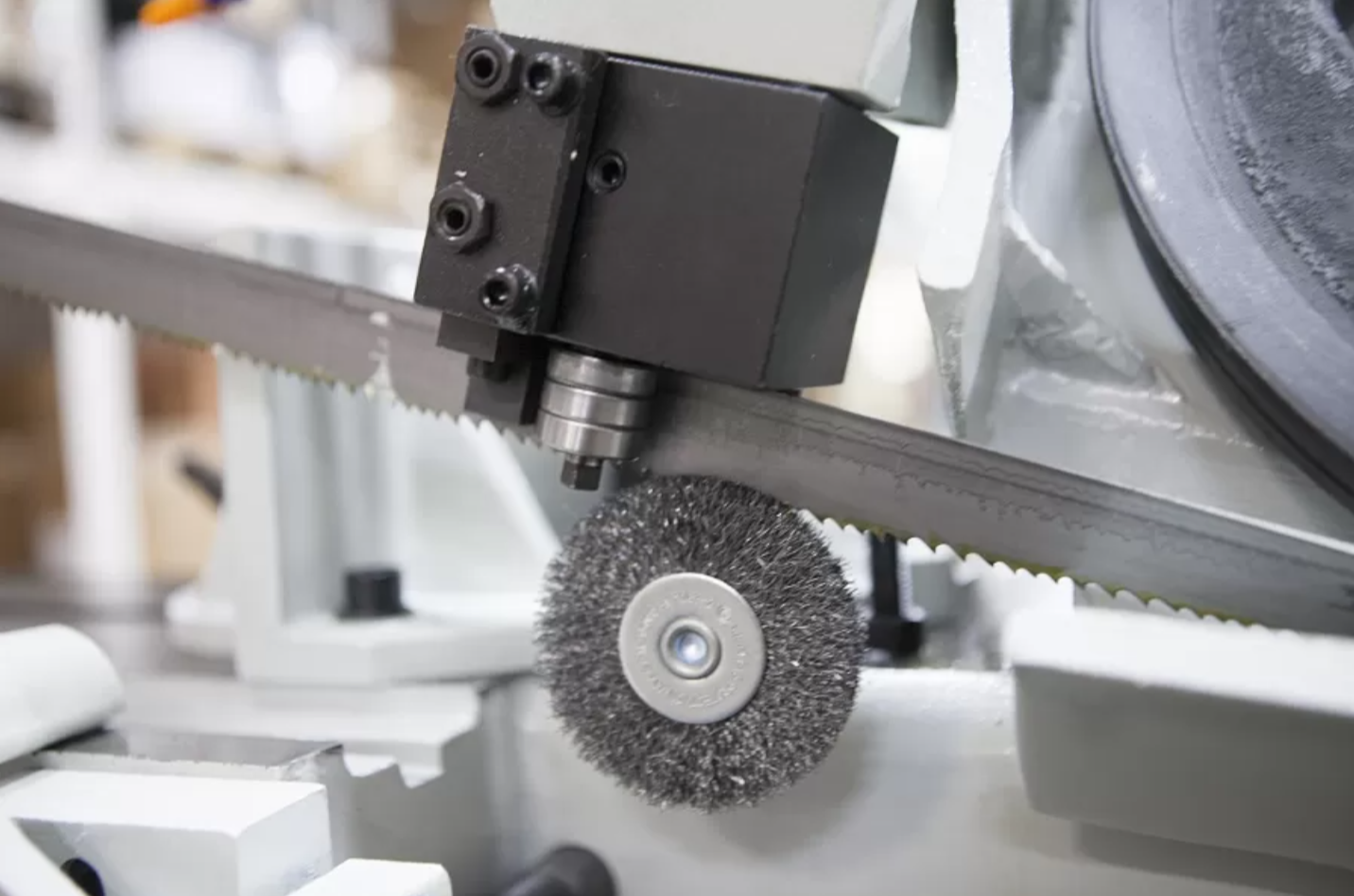

	Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.
	Шкала направляющих + две гибкие трубки СОЖ

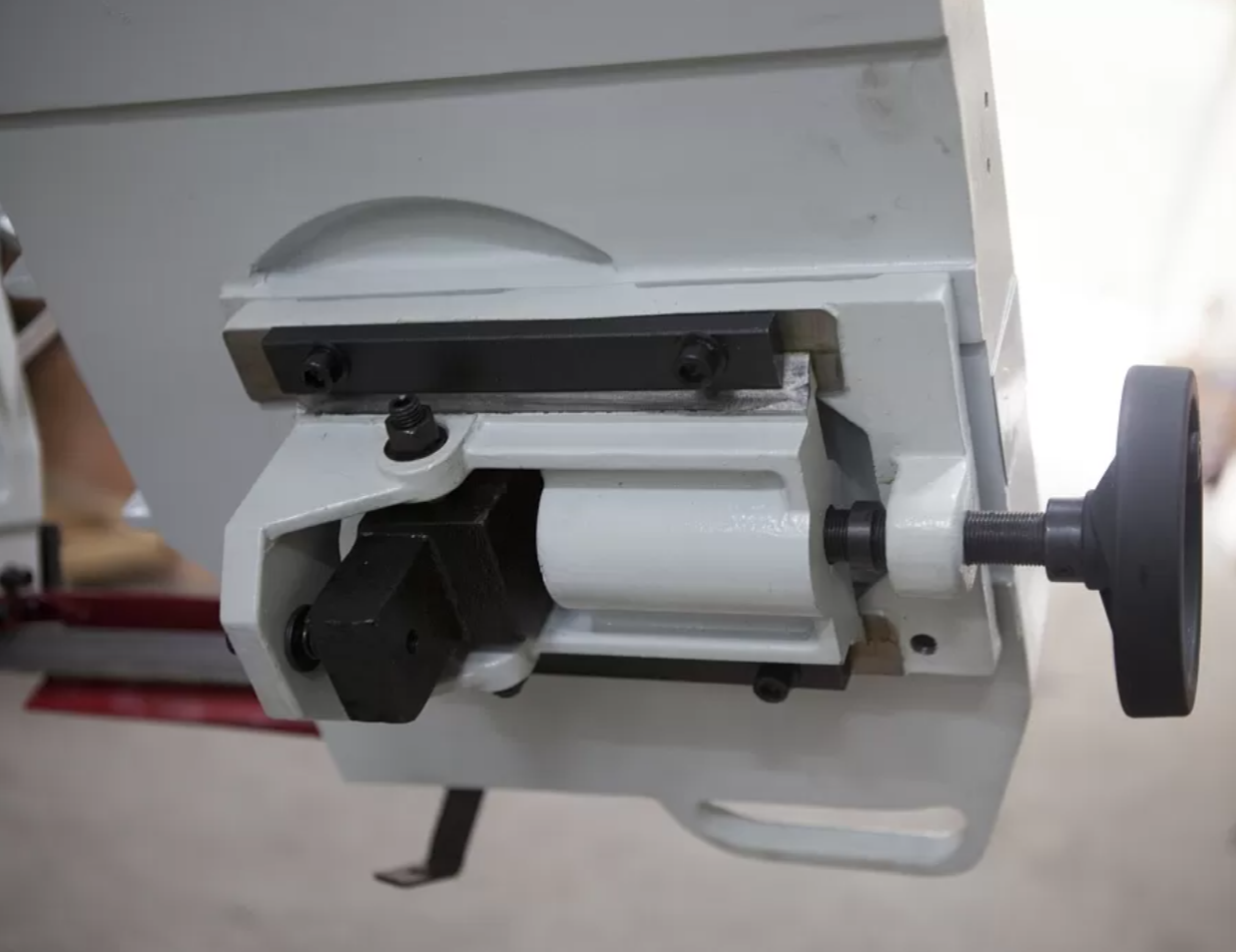

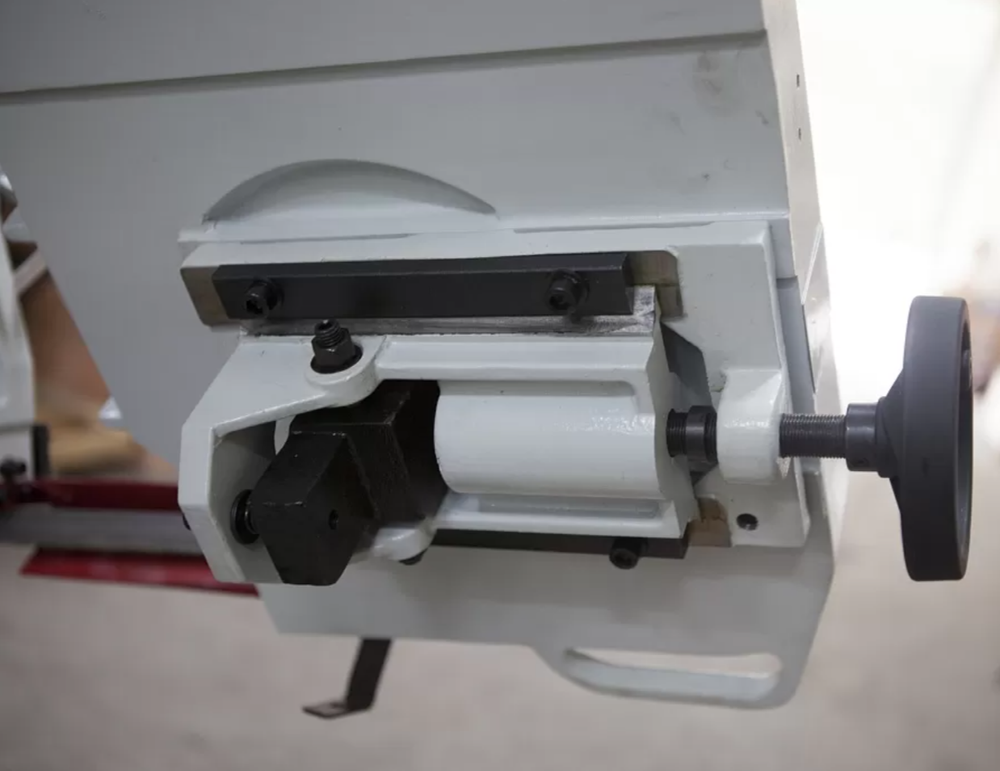

	Механическое натяжение полотна

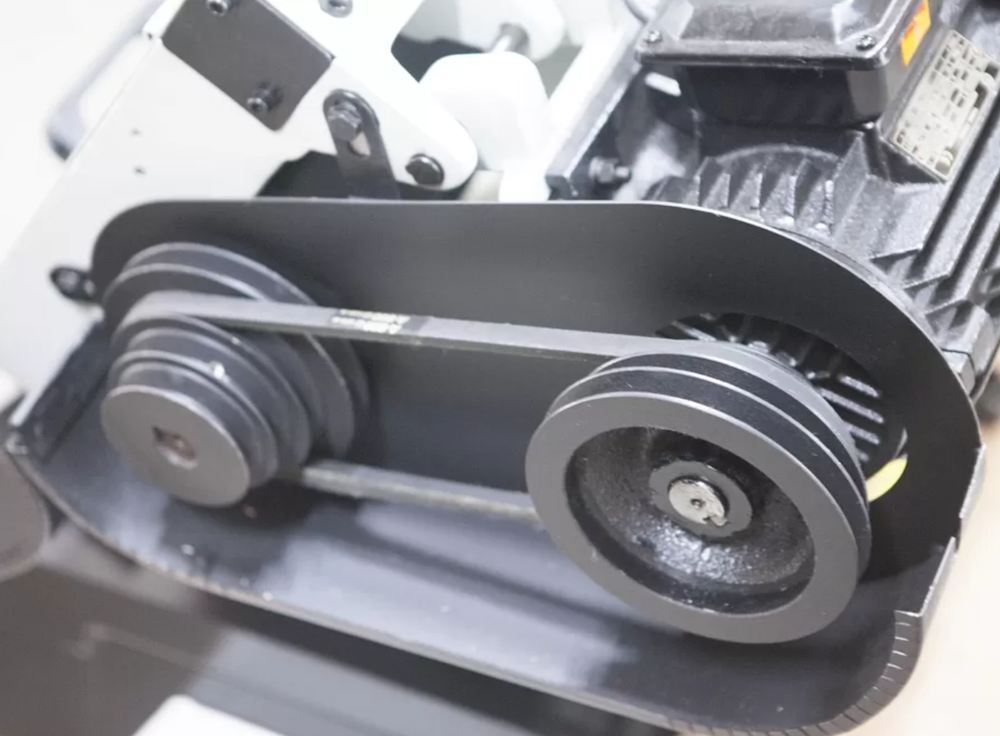

	Привод - клиноременная передача

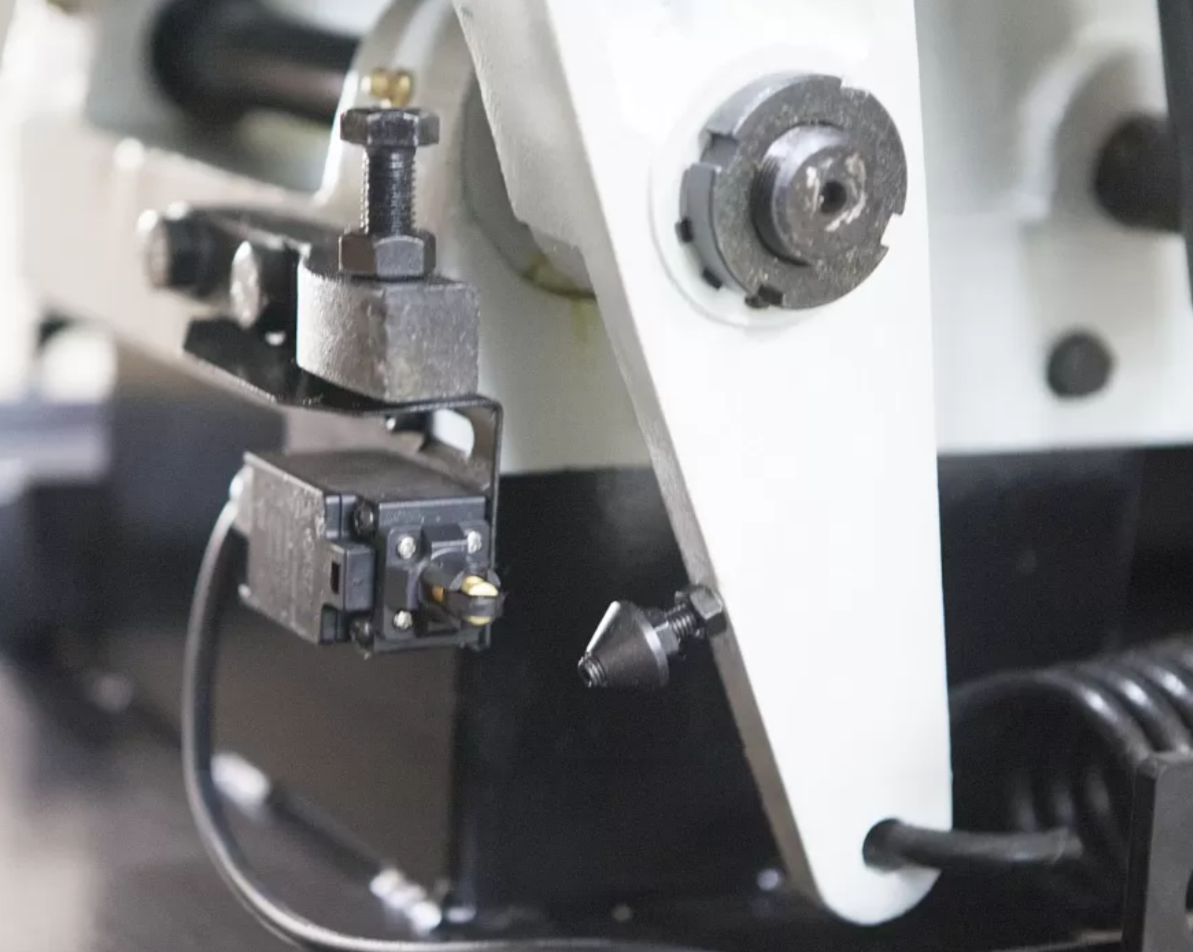

	Датчик выключения станка в нижнем положении пильной рамы

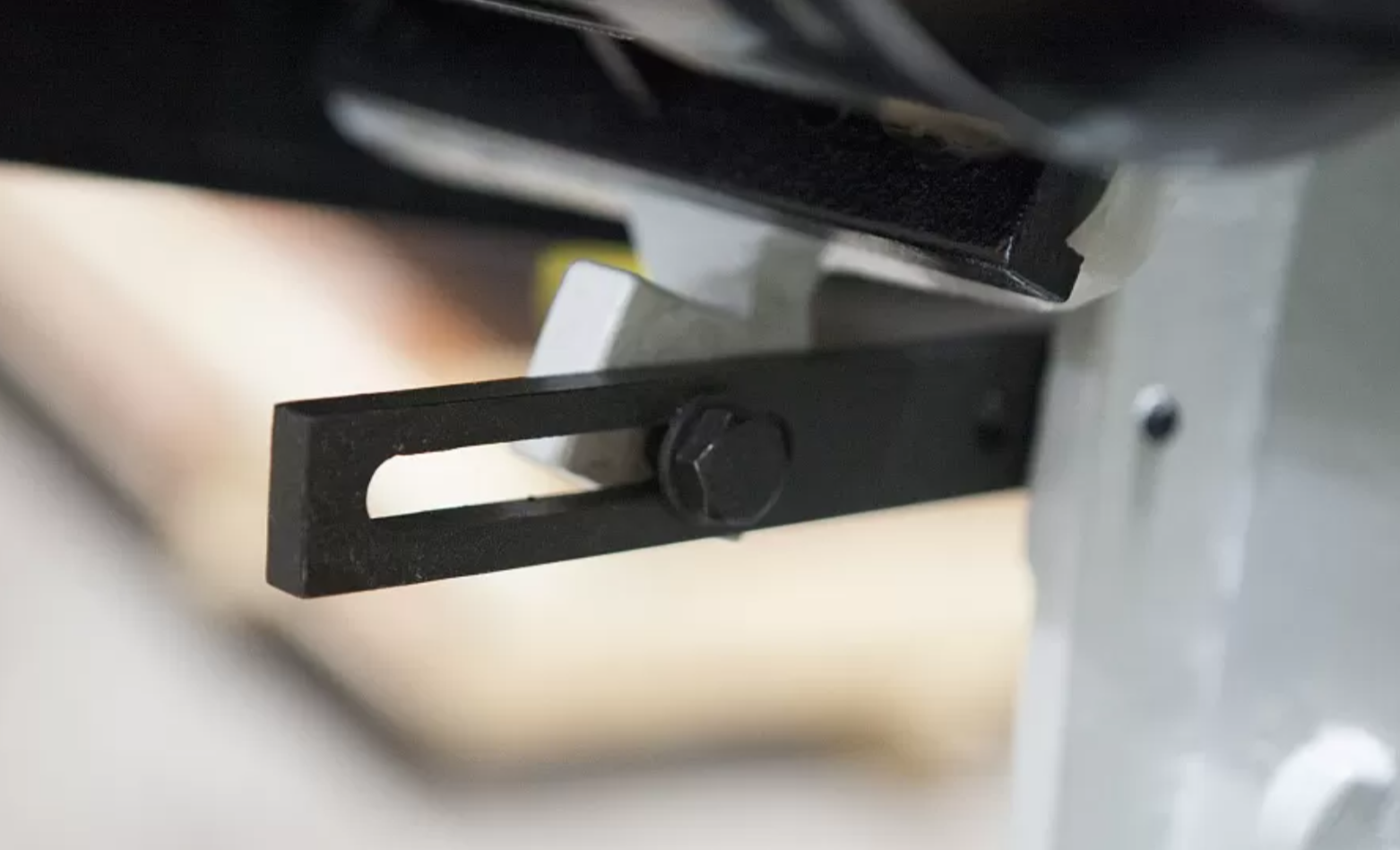

	Предохранительный датчик при поднятой крышке рамы (фото №1).
	Предохранительный датчик при поднятой крышке рамы (фото №2).

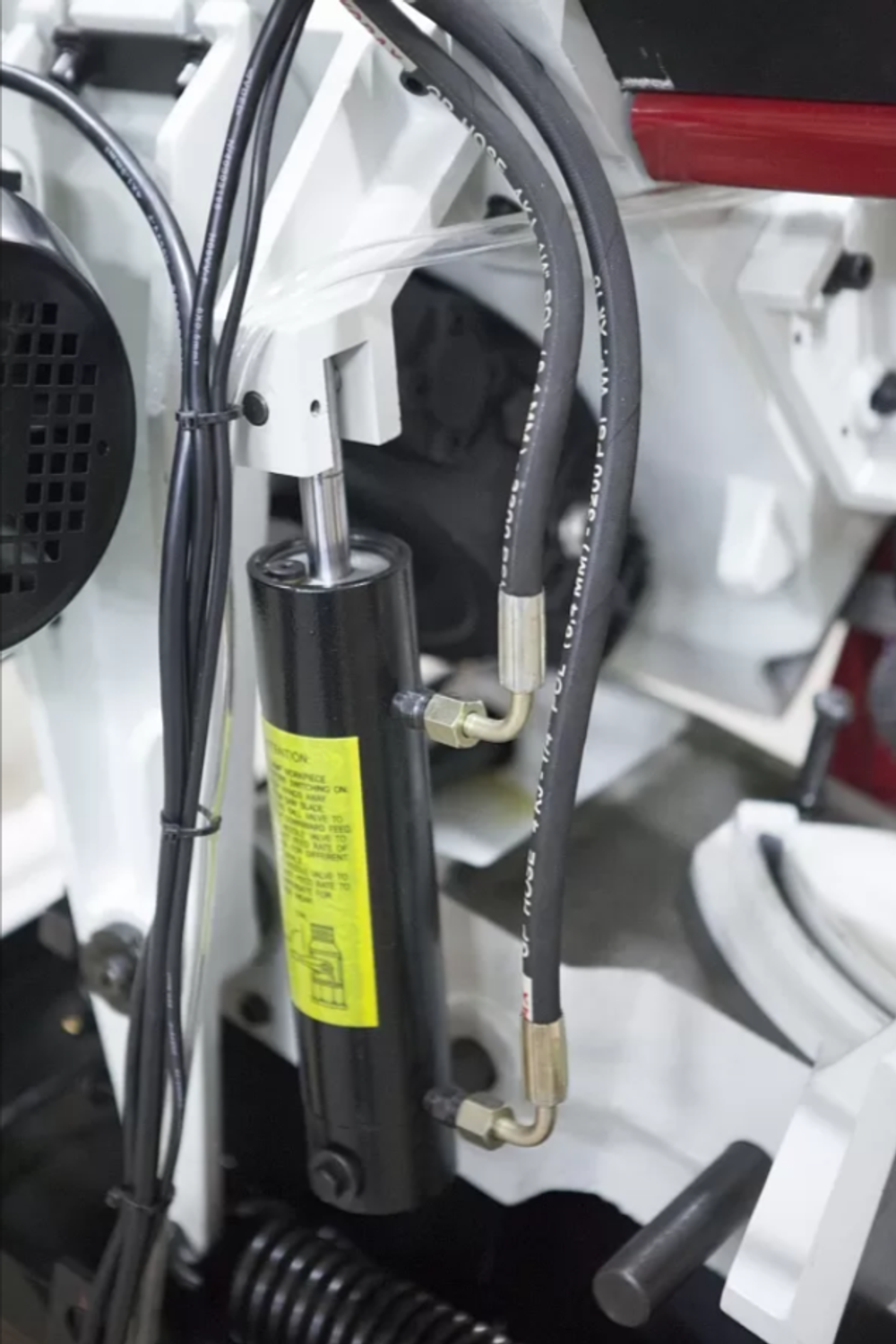

	Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.

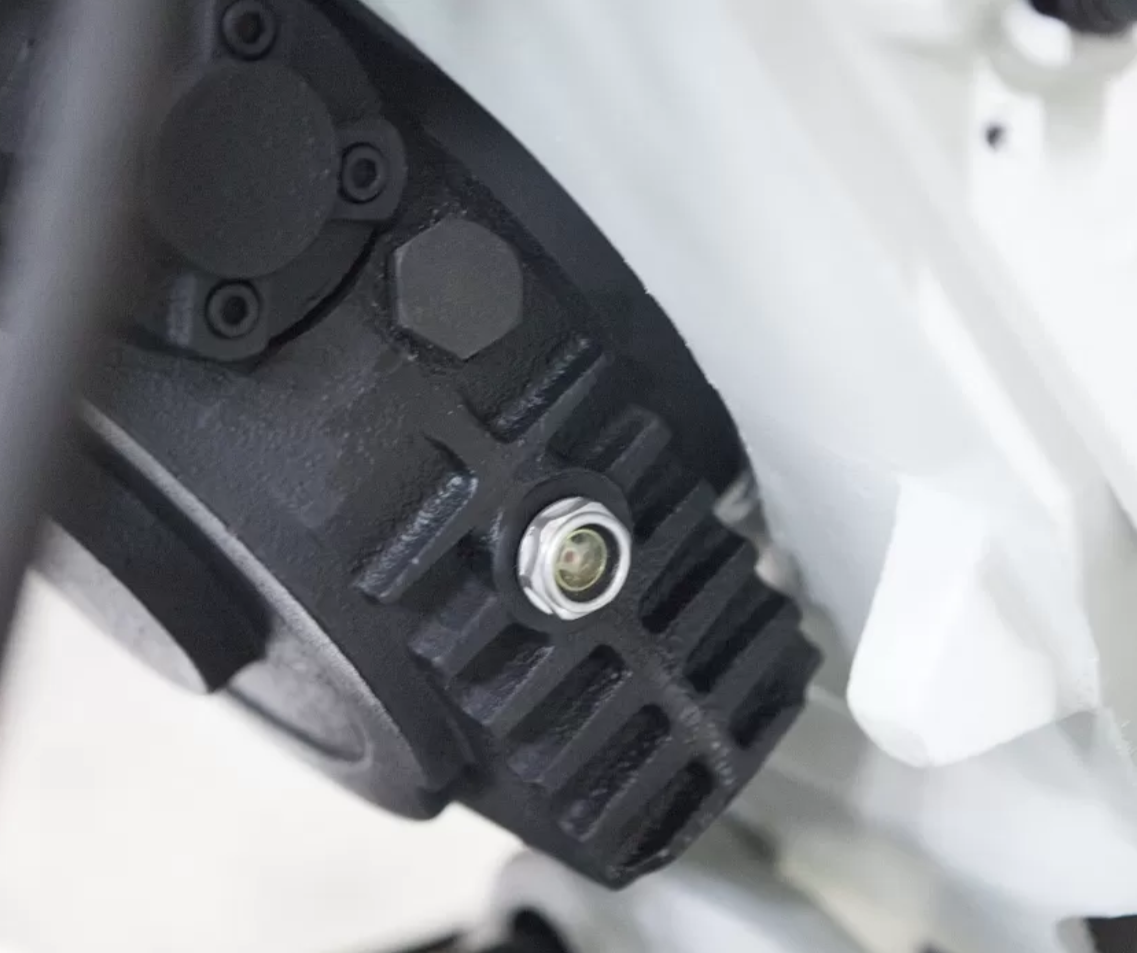

	Уровень масла двигателя
	Защитный кожух пружины



Подробные характеристики

	90°		+45°
Резка круга (труба), мм	254		150	230*
Резка прямоугольника, мм	127х457	250х415*	150х190	254х230*
Мощность двигателя, кВт	1,5 (3-х фазный)
Скорость резания, м/мин	26, 50, 73, 95
Размер полотна, мм	27х0,9х3280
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной
Привод	Клиноременной
Габариты станка (ДхШхВ), мм	1830х830х1150
Масса нетто/брутто, кг	310/385

* Указанные размеры подтверждены дополнительными замерами при максимальном раскрытии тисков и направляющей. Указанные размеры прямоугольника достигаются установкой направляющей по шкале на 0-18 и смещению тисков к последнему отверстию.
