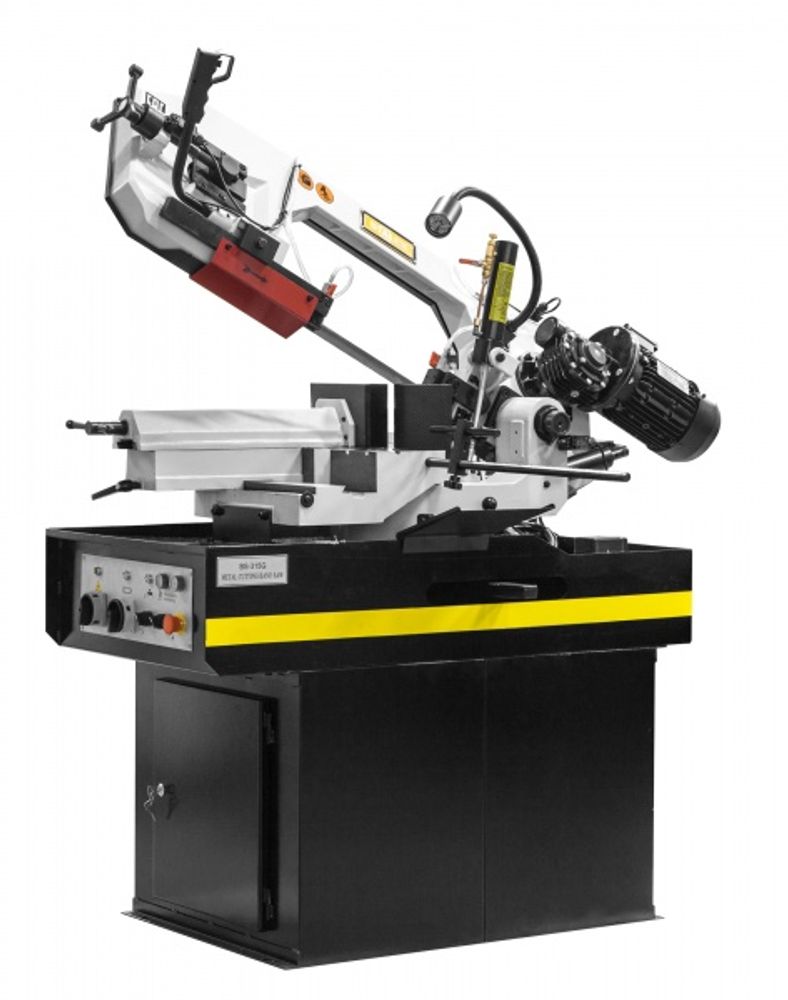

Станок ленточнопильный Stalex BS-315G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315G позволяет делать распилы заготовок диаметром до 230мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – ленточная пила сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Используя данную модель имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве. &nbsp; Процесс пиления: Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников Регулировка угла поворота вдоль шкалы Регулируемая подача СОЖ в зону резания Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин) Стандартная комплектация для Stalex BS-315G: &nbsp;Поворотный стол с возможность поворота -45°…0°…+45°…+60&#186; &nbsp;Подвижные направляющие с твердосплавными пластинками Перепускной клапан плавная регулировка опускания пильной рамы Тиски механические с ручным зажимом Скорость вращения пилы фиксированная 40, 80 м/мин Ручное натяжение ленты Мерный упор 500 мм Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ Пила ленточная квалитет М42 Основные элементы cтанка Stalex BS-315G: Литая чугунная рама гарантирует жесткость станка и гасит вибрации Опускание рамы осуществляется под собственным весом Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером Плавная регулировка скорости опускания рамы (подвод и рабочий ход) Тиски механические с ручным зажимом Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы <img src="/upload/medialibrary/d9a/d9a4615dd4b5d3b91442ad6808f9c0fa.png" width="400" height="212"> Дополнительный прижим для пакетной резки для BS-315G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. <img src="/upload/medialibrary/b36/b36223d11b1a26b6461f5f7eec16e88c.png" width="400" height="263"> На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы. <img src="/upload/medialibrary/53d/53d7ced1c3b860985d76feec05c335ec.png" width="400" height="252"> Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение. <img src="/upload/medialibrary/a4a/a4aaa8f6a839c82cbe17c4f64a1746d5.png" width="400" height="242"> Панель управления <img src="/upload/medialibrary/1b5/1b5ec978d986c7a3fab6120ae728038a.png" width="400" height="270"> Мерный упор 500 мм <img src="/upload/medialibrary/ba0/ba05a113f1f7d31efd4cc04a5b6191c9.png" width="400" height="252"> Жёсткая литая рама станка гасит вибрации <img src="/upload/medialibrary/38b/38b8b6b07939a38e0bc8e0d2771bbbd1.png" width="400" height="255"> Помпа для подачи СОЖ <img src="/upload/medialibrary/73d/73d53c963d43b203346b6a99528beb9c.png" width="400" height="279"> Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания. <img src="/upload/medialibrary/99e/99e51418eaf8ee79869a91ec9d50726e.png" width="400" height="279"> Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна. <img src="/upload/medialibrary/9ab/9ab9639640156947c9e6a96422e2f44f.png" width="400" height="248"> Лампа освещения в стандартной комплектации <img src="/upload/medialibrary/59e/59e9ea7a1dc282cc212b3d07ce4ce889.png" width="400" height="395"> Механическое натяжение полотна <img src="/upload/medialibrary/9c0/9c0071412e29f7e184407df66f89b3db.png" width="400" height="268"> Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60&#186; по шкале. <img src="/upload/medialibrary/571/5718dc9f7650dea9f6ca39869dc989a0.png" width="400" height="256"> Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима) Главный двигатель: 0,75/1,1 кВт. (3-х фазный) <img src="/upload/medialibrary/1e0/1e0b59a5ff269730e7fdb9ffb763e575.png" width="400" height="250"> В стандартной комплектации – лоток для приёма коротких заготовок.
