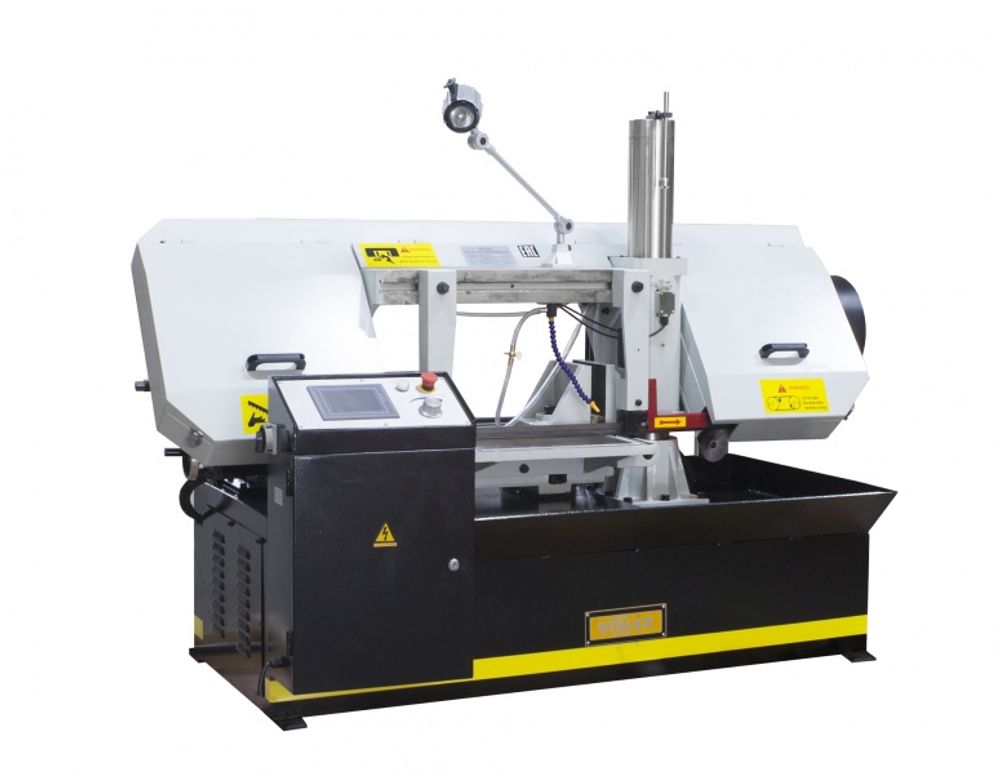

Станок ленточнопильный Stalex BS-5030

Stalex BS-5030 — гидравлический ленточнопильный станок колонного одностоечного типа (полуавтомат)

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком колонного одностоечного типа. Оборудование предназначено для пиления труб и металлических заготовок. Максимальный диаметр круга составляет 300 мм, размер прямоугольной заготовки под углом 90° — 500×300 мм.

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра, по которой перемещается горизонтальная пильная рама. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На полуавтоматических станках возможна работа как в ручном, так и в автоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Основные элементы и характеристики

• Угол пиления заготовок: 90°.

• Опускание и подъем рамы осуществляются гидравликой автоматически.

• Станок управляется трёхфазным двигателем с термозащитой.

• Предохранительные концевики на кожухе маховика и на лезвии, предотвращающие поломки при повреждении ленты.

• Точная регулировка полотна обеспечивает безлюфтовое вращение в вертикальной плоскости за счет конических подшипников и твердосплавных пластин.

• Система смазки и охлаждения полотна (СОЖ) с гибкой трубкой и регулятором напора.

• Гидравлические тиски с возможностью быстрого зажима заготовок. Помимо механической подачи, гидравлический ход тисков для быстрого зажима составляет 60 мм.

• Дисковая щетка для очистки полотна от стружки, приводимая в движение от пильного полотна.

• Сенсорный дисплей управления с функцией счётчика резов.

• Индикатор повреждения станка и полотна.

• 4 скорости вращения полотна: 30, 50, 75 и 90 м/мин.

• Подсветка зоны резания (лампа освещения).

• Расстояние движения направляющих по салазкам: 530 мм.

Комплектация и опции

• Роликовый стол: для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

• Дополнительный прижим для пакетной резки: является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху при одновременном пилении более одной заготовки. Устанавливается при помощи засверливания на тиски и стягивания болтами. Зажим пакета осуществляется ручным вращением ручек.

• Гидростанция: объем гидравлического бака — 25 л. Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества, веретёнка).

Органы управления и настройки

• На мониторе можно задать программу и отслеживать процесс пиления.

• На мониторе размещена функция счётчика резов (заготовок).

• На мониторе можно установить высоту поднятия рамы (в секундах) либо механически выставить её концевиком.

• Регулятор скорости опускания пилы.

• Кнопка аварийного останова.

Основные узлы и элементы

• Подвижная направляющая и зубчатый блок с твердосплавными пластинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации.

• Механическая дисковая щетка для очистки полотна от стружки.

• Механическое натяжение полотна.

• Клиноременной привод.

• Шкив станка и предохранительный датчик при поднятой крышке рамы.

• Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
