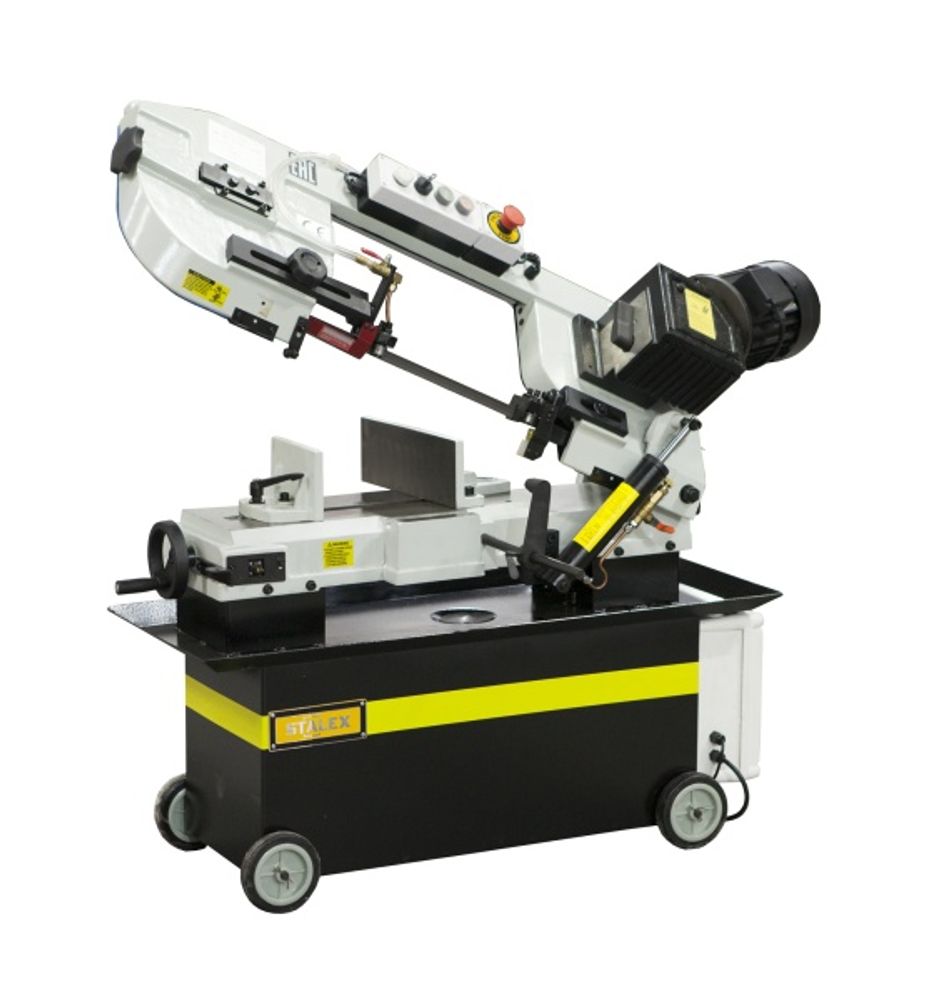

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением.
Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Станкам не требуется подключение к источнику сжатого воздуха. Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Основные элементы cтанка Stalex BS-712:
- Опускание рамы осуществляется под собственным весом
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
- Быстрый зажим заготовки - тиски с ручным зажимом
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 3 скоростных режима
- Ручное натяжение ленты Мерный упор 250 мм
- Пила ленточная квалитет М42
- Модель имеет поворот губок тисков
- Привод зубчатый
- Панель управления
- Индикатор включения станка
- Переключатель работы системы СОЖ
- Кнопка включения станка
- Кнопка выключения станка
- Общая кнопка стоп
- Рычаг переключения скорости вращения полотна
- На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.
- Датчик выключения станка в нижнем положении рамы.
- Подвижная направляющая с роликовыми подшипниками натяжения полотна.
- Регулировочный кран для регулировки напора СОЖ
- Неподвижная направляющая с роликовыми подшипниками натяжения полотна.
- Механическая щётка для очистки полотна.
- Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)
- Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении.
- Шильдик станка
- Мерный упор 250мм
- Регулировка угла поворота вдоль шкалы
В комплектации со станком поставляется: мерный упор колёса стол для вертикального пиления инструкция (инструмент в станок не вкладывается)
