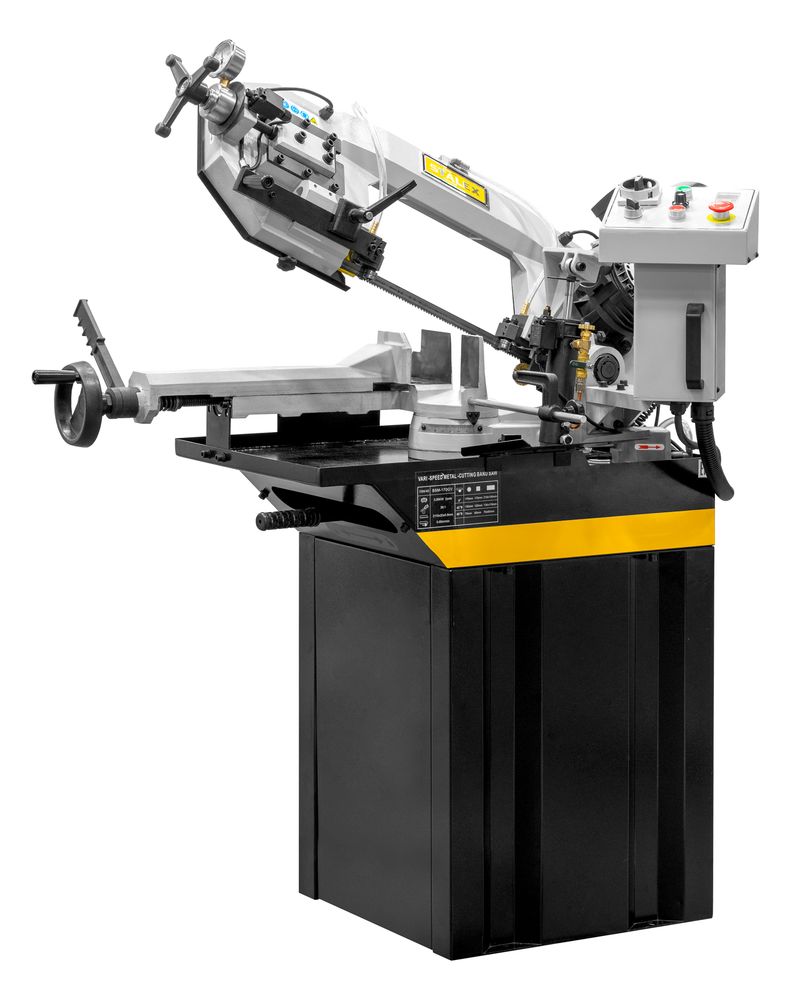

Станок ленточнопильный Stalex BSМ-170GV

Stalex BSM-170GV — станок с гидроразгрузкой (до 170 мм, регулируемая скорость)

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

Станок Stalex BSM-170GV позволяет делать распилы заготовок диаметром до 170 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60° предназначен для пиления заготовок под различными углами и удобен при частой смене угла резки.

Полотно натягивается с помощью натяжного шкива, который приводится в движение приводным шкивом через редуктор. Рама станка опускается под собственным весом; станок оборудован дросселируемым гидравлическим цилиндром, который автоматически подстраивает скорость опускания пильной рамы в зависимости от профиля заготовки, обеспечивая оптимальные режимы распила.

Модель имеет быстрорегулируемые тиски для резки под углом (поворачивается рама, а не заготовка). Тиски с системой быстрого отвода ускоряют процесс смены заготовки: ускоренный отвод подвижной губки происходит без вращения маховика. Зажим и подача заготовки осуществляются вручную. Наличие системы СОЖ в стандартной комплектации позволяет добиться высокой производительности.

Основные элементы станка Stalex BSM-170GV:

• Поворотный стол с возможностью поворота 0°…+45°…+60°, регулировка угла поворота вдоль шкалы.

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации.

• Опускание рамы осуществляется под собственным весом.

• Гидравлический цилиндр для автоматической бесступенчатой резки и плавной регулировки скорости опускания рамы (подвод и рабочий ход).

• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червячная передача 18:1).

• Станция охлаждения с баком 12 литров, расположенная внутри рамы, обеспечивает подачу СОЖ.

• Точность движения ленты обеспечивается роликовыми подшипниками.

• Тиски с системой быстрого отвода (оснащены рычагом быстрой доводки).

Стандартная комплектация Stalex BSM-170GV:

• Подвижная направляющая с роликовыми подшипниками натяжения полотна.

• Перепускной клапан плавной регулировки опускания пильной рамы.

• Тиски с ручным зажимом и рычагом быстрой доводки.

• Плавная регулировка скорости вращения пилы: 5–90 м/мин.

• Трёхлучевой маховик механического натяжения ленты.

• Датчик контроля натяжения полотна (тензометр).

• Защита: датчик на обрыв полотна (остановка станка) и датчики при открытии кожуха рамы (остановка станка).

• Мерный упор 290 мм.

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора.

• Пила ленточная (квалитет М42).

Панель управления:

• Переключатель включения станка.

• Индикатор включения станка.

• Маховик регулировки скорости резания (5–90 м/мин).

• Цифровой индикатор скорости резания.

• Переключатель системы СОЖ.

• Кнопка выключения станка.

• Общая кнопка стоп.

Технические характеристики и особенности:

• Передаточное отношение: 18:1.

• Зубчатый привод.

• Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна.

• Маховик тисков и рычаг быстрой доводки.

• Датчики безопасности при открытии кожуха рамы.

• Станция охлаждения с баком 12 л (расположена внутри рамы).

• Упаковка: фанерный ящик.

*Примечание: Прижимами для пакетной резки модель BSM-170GV не комплектуется.*
