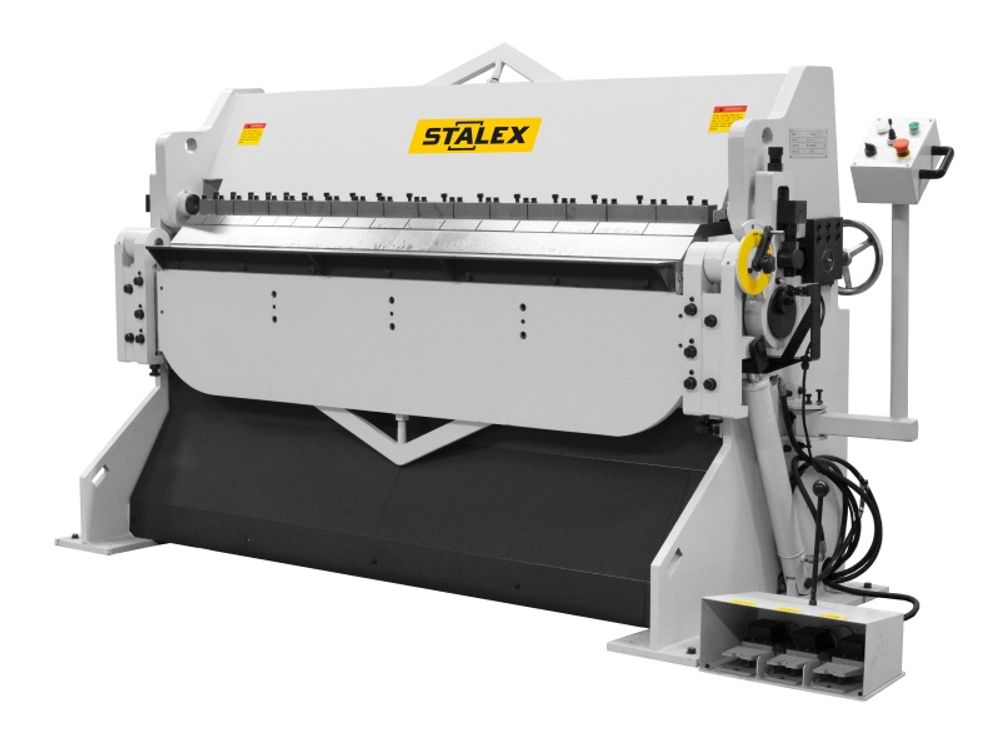

Станок листогибочный гидравлический Stalex HW1300x3.5

Мощные гидравлические листогибы Stalex HW (серия HW)

Мощные листогибы Stalex HW оснащены гидравлическим приводом, что позволяет выполнять гибку листов толщиной до 3,5 мм. Станки имеют механическую систему регулировки угла гиба в диапазоне от 0° до 135°, обеспечивающую высокую точность и повторяемость. В конструкции предусмотрены регулировка радиуса гиба и рычаг регулировки высоты подъема прижимной балки.

Отсутствие ограничения подачи листа позволяет работать с крупногабаритными заготовками.

Конструктивные особенности

Конструкция станка выполнена по классической схеме с нижней гибочной поворотной балкой. Это принципиальное отличие от листогибочных прессов (где гибка происходит при вертикальном движении пуансона в матрицу) и дает больше возможностей и более высокий КПД при достаточной простоте обслуживания и работы, особенно с листами средних толщин до 3,5 мм.

Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа.

Сварная жесткая конструкция из стали высокой прочности выполнена с использованием антивибрационной технологии для надежной, долговечной и бесперебойной работы.

Верхняя сегментная балка

Верхняя прижимная балка является сегментной. Сегменты изготовлены из специальной закаленной стали, что позволяет работать с широкими и сложными профилями, такими как короба, поддоны и аналогичные конструкции.

Область применения

Гидравлические листогибы Stalex HW подходят для работы в тяжелом машиностроении, строительстве, а также на предприятиях транспортной, добывающей и обрабатывающей отраслей.

Основные особенности

• Без ограничения подачи листа – возможность работы с крупногабаритными заготовками.

• Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией.

• Механическая регулировка зазора между верхней и нижней балкой.

• Механическая система регулировки угла загиба в диапазоне от 0° до 135°.

• Переносная ножная педаль для мобильного управления.

• Сегментная верхняя балка из закаленной стали.

Комплектация сегментов (для модели Stalex HW1300x3.5)

Верхняя сегментная балка состоит из 12 сегментов:

• 4 сегмента – 77 мм;

• 2 сегмента – 102 мм;

• 5 сегментов – 127 мм;

• 1 сегмент – 153 мм.

Элементы конструкции

• Тыльная сторона станка: тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки.

• Вид сбоку: угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки.

• Пульт управления и ножная педаль: режимы работы (гибка/закрытие/поднятие).
