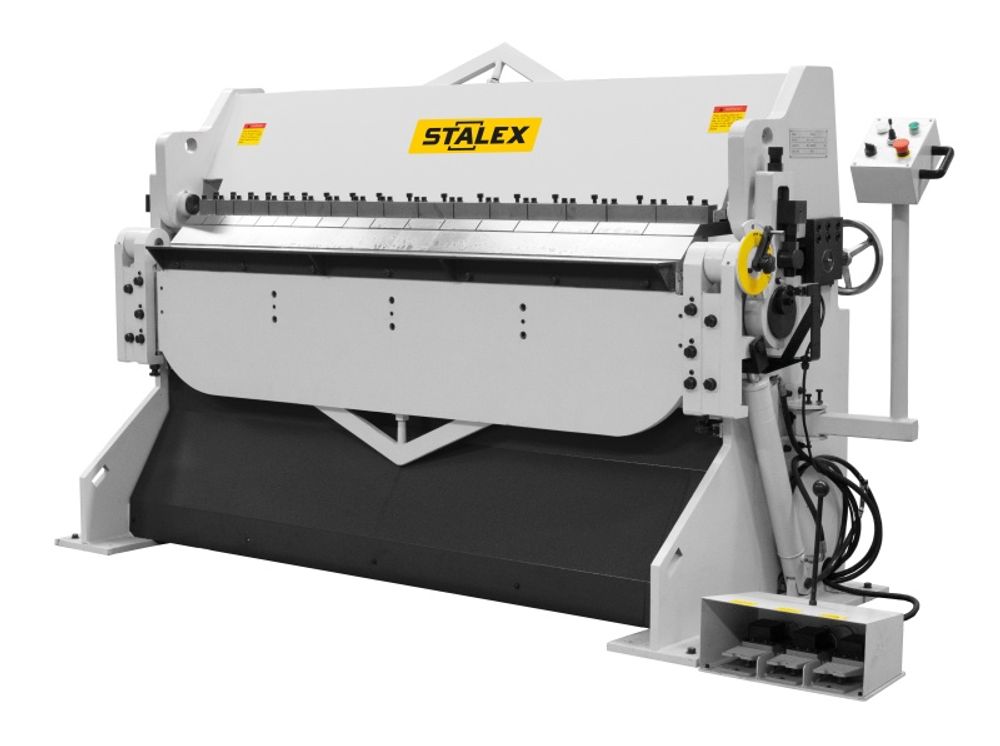

Станок листогибочный гидравлический Stalex HW2500x4.0

Мощные гидравлические листогибы Stalex HW (серия HW)

Мощные листогибы Stalex HW оснащены гидравлическим приводом, что позволяет выполнять гибку листов толщиной до 4 мм. Станки имеют механическую систему регулировки угла гиба в диапазоне от 0° до 135°, обеспечивающую высокую точность и повторяемость. В конструкции предусмотрены регулировка радиуса гиба и рычаг регулировки высоты подъема прижимной балки.

Отсутствие ограничения подачи листа позволяет работать с крупногабаритными заготовками.

Конструктивные особенности

Конструкция станка выполнена по классической схеме с нижней гибочной поворотной балкой. Это принципиальное отличие от листогибочных прессов (где гибка происходит при вертикальном движении пуансона в матрицу) и дает больше возможностей и более высокий КПД при достаточной простоте обслуживания и работы, особенно с листами средних толщин до 4 мм.

Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа.

Сварная жесткая конструкция из стали высокой прочности выполнена с использованием антивибрационной технологии для надежной, долговечной и бесперебойной работы.

Верхняя сегментная балка

Верхняя прижимная балка является сегментной. Сегменты изготовлены из специальной закаленной стали, что позволяет работать с широкими и сложными профилями, такими как короба, поддоны и аналогичные конструкции.

Область применения

Гидравлические листогибы Stalex HW подходят для работы в тяжелом машиностроении, строительстве, а также на предприятиях транспортной, добывающей и обрабатывающей отраслей.

Основные особенности

• Без ограничения подачи листа – возможность работы с крупногабаритными заготовками.

• Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией.

• Механическая регулировка зазора между верхней и нижней балкой.

• Механическая система регулировки угла загиба в диапазоне от 0° до 135°.

• Переносная ножная педаль для мобильного управления.

• Сегментная верхняя балка из закаленной стали.

Комплектация сегментов (для модели Stalex HW2500x4.0)

Верхняя сегментная балка состоит из 24 сегментов:

• 9 сегментов – 76 мм;

• 5 сегментов – 102 мм;

• 8 сегментов – 127 мм;

• 2 сегмента – 153 мм.

Элементы конструкции (на фото)

• Тыльная сторона станка: тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки.

• Вид сбоку: угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки.

• Пульт управления и ножная педаль (режимы: гибка/закрытие/поднятие).
