Описание

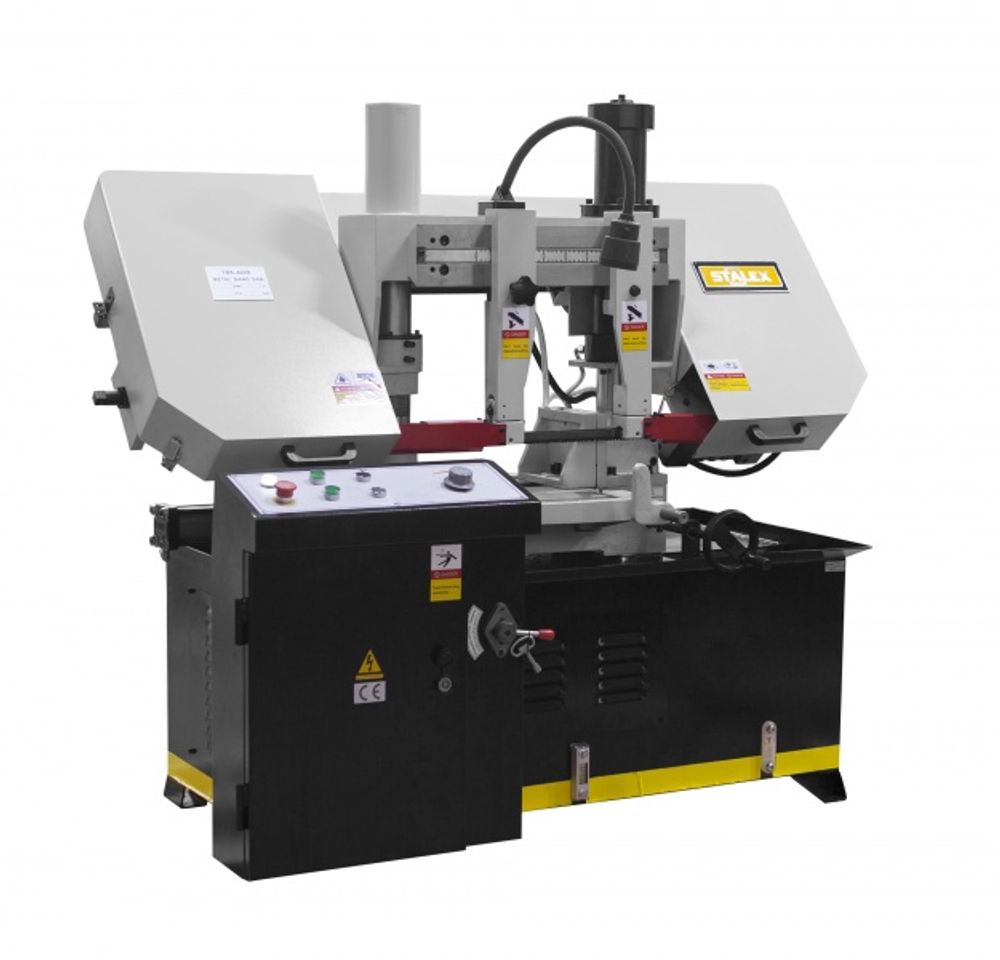

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа. Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания: 1) зажим заготовки – переключатель работы тисков 2) запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск» 3) отжим тисков – переключатель работы тисков В стандартную комплектацию входят: - ленточнопильный станок - ленточнопильное полотно, установленное на станке - регулируемый упор - 240 мм - мобильная стойка с роликом Основные элементы - Угол пиления заготовок 90°. - Опускание и подъем рамы осуществляется за счет гидравлики автоматически - Станок управляется трёхфазным двигателем. - Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин - Термозащита электродвигателя - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно - Тиски гидравлические с возможностью быстрого зажима заготовок - 3 скорости вращения полотна - Подсветка зоны резания - Клиноременной привод - Автоматическое отключение при завершении резки <img src="/upload/medialibrary/d92/d924c279cda6e6c808598de0c9ed44d5.png" width="350" height="233"> Вспомогательный стол с роликом подачи <img src="/upload/medialibrary/87f/87fc415bdecd8d93b1a161ef8c69049d.png" width="350" height="256"> Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка. <img src="/upload/medialibrary/fc0/fc0e981674587ea2d391decfac85e094.png" width="350" height="238"> В тумбе станка размещён бак для стружки и слива СОЖ <img src="/upload/medialibrary/6d4/6d4f1d5755045da1f609625798e64036.png" width="350" height="228"> Механическое натяжение <img src="/upload/medialibrary/5da/5daea7b58338f71cd1cd4cf9cdf16293.png" width="350" height="253"> Рычаг регулировки натяжения полотна <img src="/upload/medialibrary/e97/e975ca43b8156f1e076086c267da25d5.png" width="350" height="230"> Гидравлические тиски <img src="/upload/medialibrary/dae/daed9447dbdbc82d5d608495b22bf2b1.png" width="350" height="241"> Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. Лампа освещения <img src="/upload/medialibrary/beb/beb6ef6b2da3150b4dba5ccf8cf40b16.png" width="350" height="225"> Концевики на подъём и опускание <img src="/upload/medialibrary/4ed/4ed31bd539a85c1a4387052f63a0fc87.png" width="350" height="274"> Редуктор комбинированный (зубчатый + клиноременной) <img src="/upload/medialibrary/887/8871a0bdb7944793400c99645d3f73c9.png" width="350" height="133"> Уровень и температура масла Уровень СОЖ <img src="/upload/medialibrary/0ea/0ea426622925097686aca66ade0daa63.png" width="350" height="220"> Переключатель работы тисков <img src="/upload/medialibrary/68f/68f5eb9f5f12c0f2cf6f84e7c5914884.png" width="350" height="139"> Пульт станка: Кнопка СТОП Индикация включения станка Кнопка «запуска вращения полотна» Кнопка «включения гидростанции» Кнопка «движение рамы вверх» Кнопка «движение рамы вниз» Маховик регулировки опускания рамы <img src="/upload/medialibrary/247/247490d6e0b335e64afc2852709c3673.png" width="350" height="454"> Дополнительная стойка для длинных заготовок
Характеристики
Размер полотна, мм
27x0.9x3505
Вес, кг (ленточнопильные станки)
500/560
