Область применения

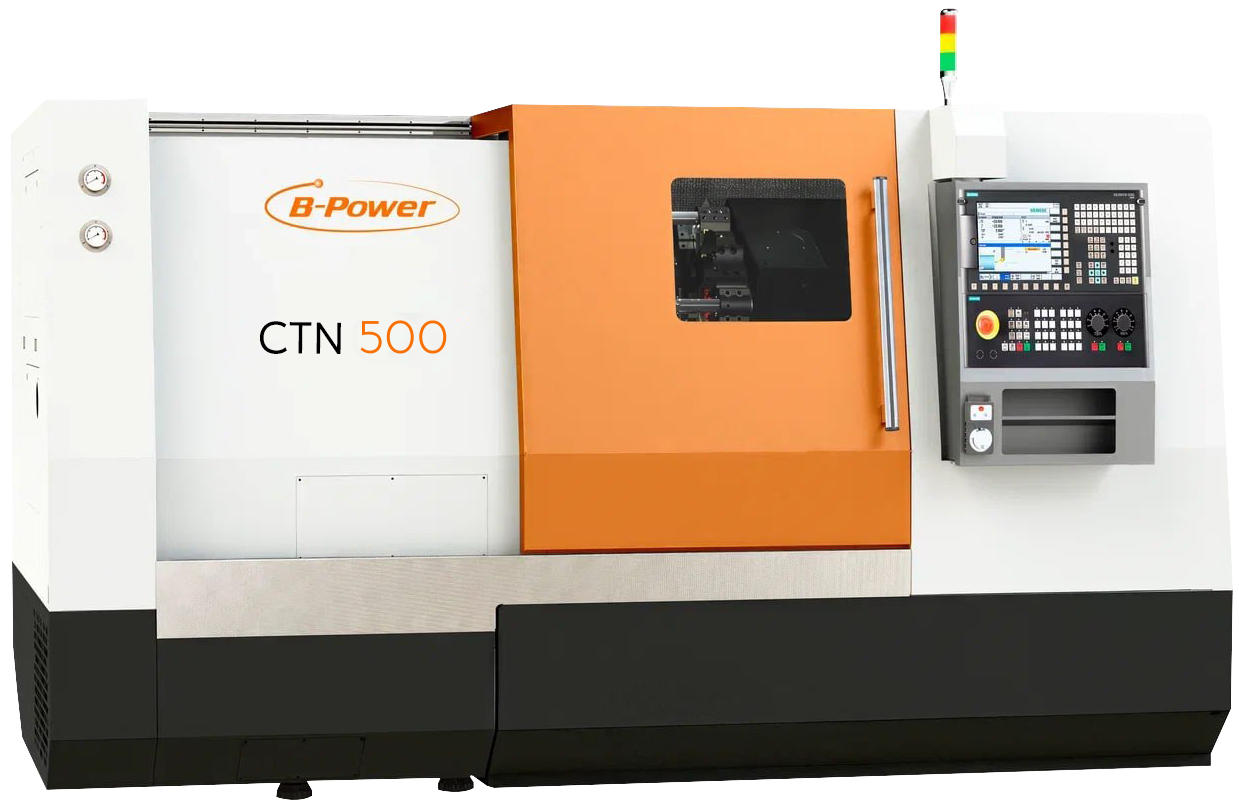

Модель CTN500/600 с мощностью шпинделя 18,5/22 кВт — это универсальное решение для обработки металлов, включая сталь, нержавеющую сталь, алюминий, титан и закаленные стали. Эта модель оснащена современной системой ЧПУ, что позволяет выполнить широкий спектр операций, упрощая производственный процесс и повышая его точность.
Технические характеристики:
- Максимальный диаметр обработки над станиной: 650 мм.
- Максимальная длина обработки: 550 мм.
- Ходы по осям X и Z: 240 мм и 650 мм соответственно.
- Максимальные обороты шпинделя: 4300 об/мин.
- Точность позиционирования по осям X/Z:
Точность репозиционирования по осям X/Z: Сферы применения и операции: Модель CTN500/600 идеально подходит для использования в авиационной, автомобильной и машиностроительной промышленности. Станок способен выполнять операции, такие как точение, нарезание резьбы, фрезерование, сверление и растачивание, что делает его пригодным для изготовления различных компонентов: турбинных лопаток, шестерен, коленчатых валов и многих других критически важных изделий.
CTN – это серия токарных станков, закрывающих большинство задач токарной и токарно-фрезерной обработки. Широкий выбор РМЦ от 600 мм до 2000 мм.
МОДЕЛЬНЫЙ РЯД
CTN_ – базовая модель с двумя осями X Z
CTN_M – приводной инструмент и ось C
CTN_MY – приводной инструмент, ось C, ось Y
CTN_S – базовая модель с двумя осями X Z, противошпиндель
CTN_MS – приводной инструмент, ось C, противошпиндель
CTN_MSY – приводной инструмент, ось C, ось Y, противошпиндель
Преимущества
- Возможности шпинделя: Высокие обороты до 4000 об/мин и мощный двигатель обеспечивают высокую производительность обработки тяжёлых и интенсивных задач.
- Гибкость и точность: Высокая точность позиционирования и репозиционирования обеспечивает производство сложных деталей с высокими требованиями к точности.

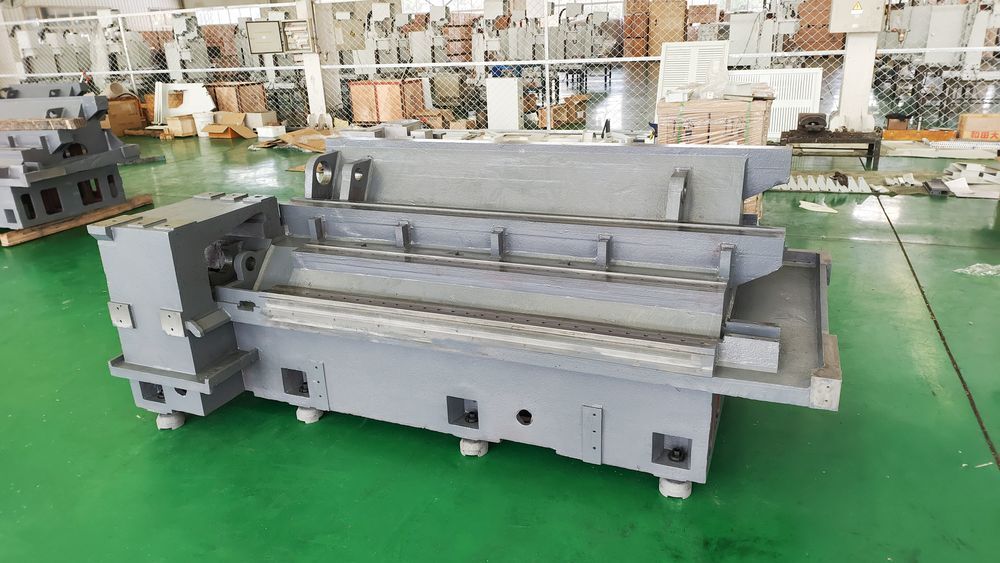

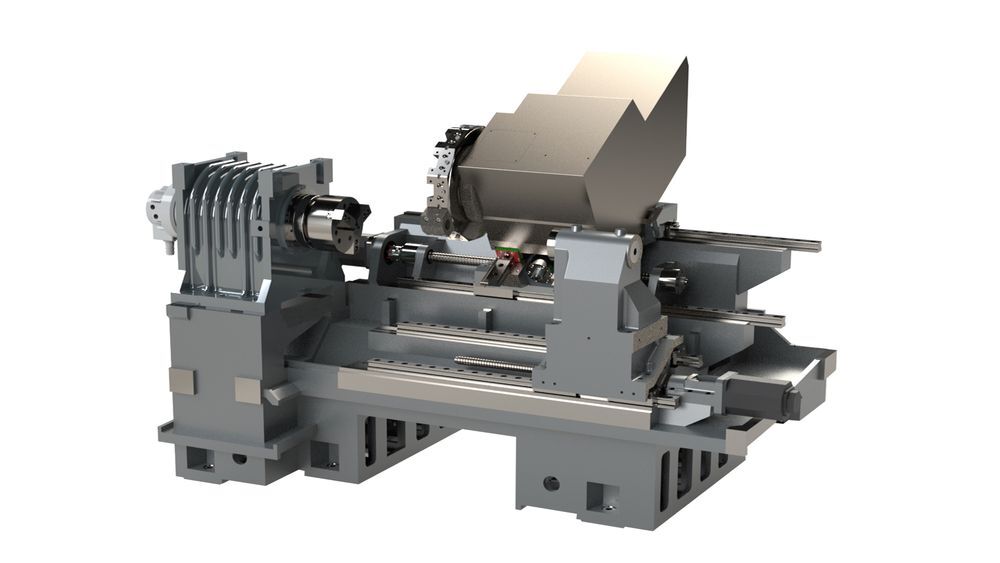

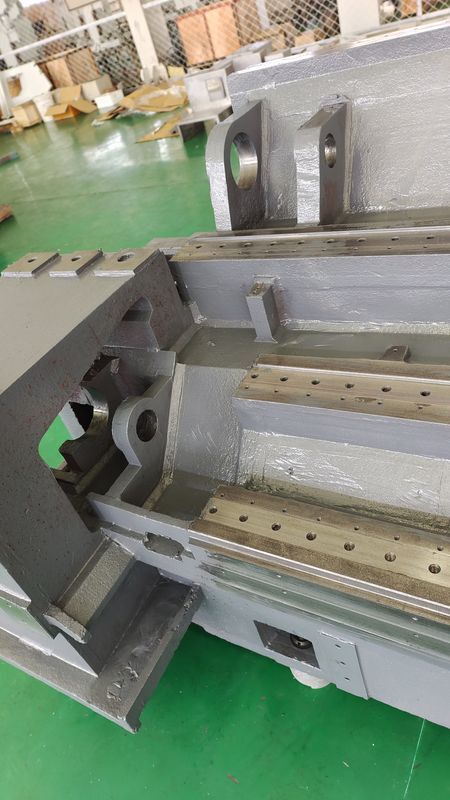

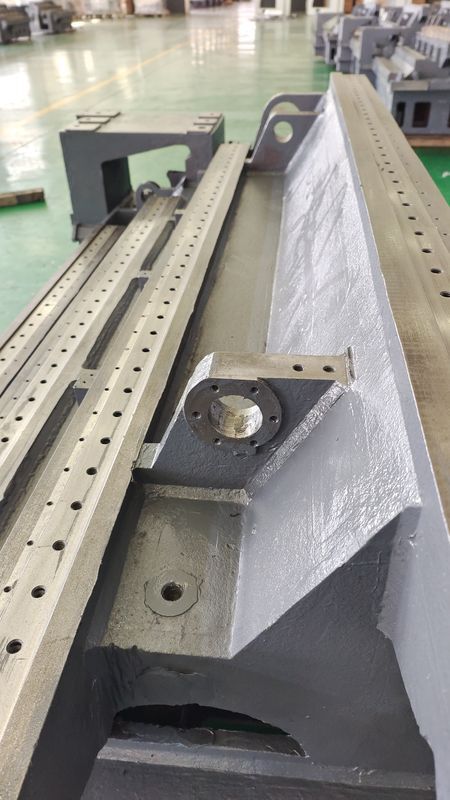

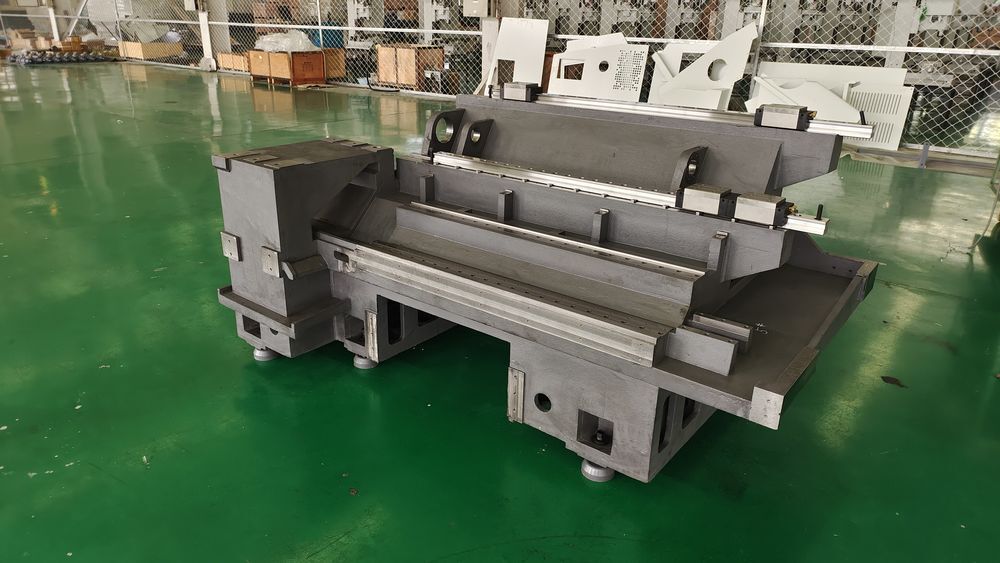

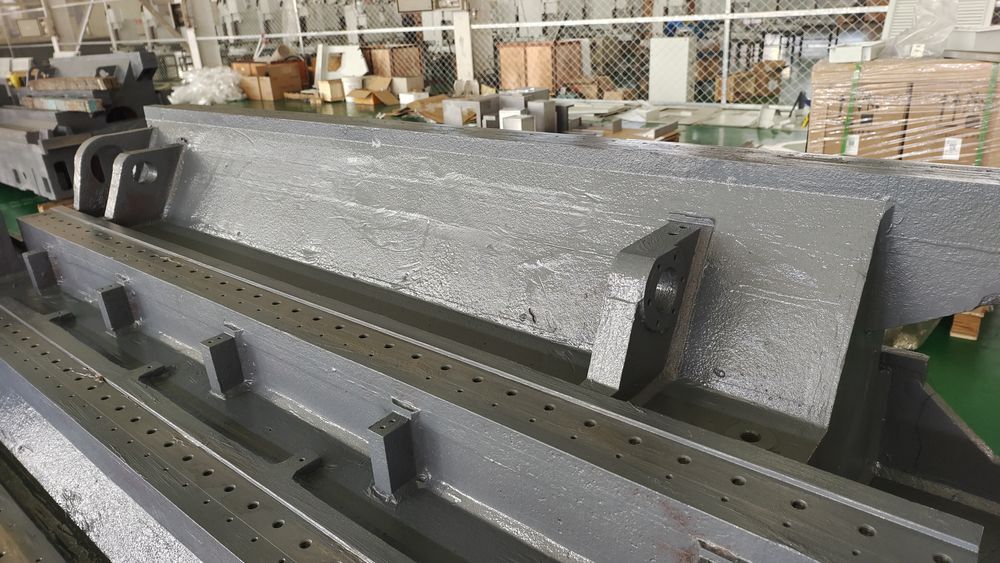

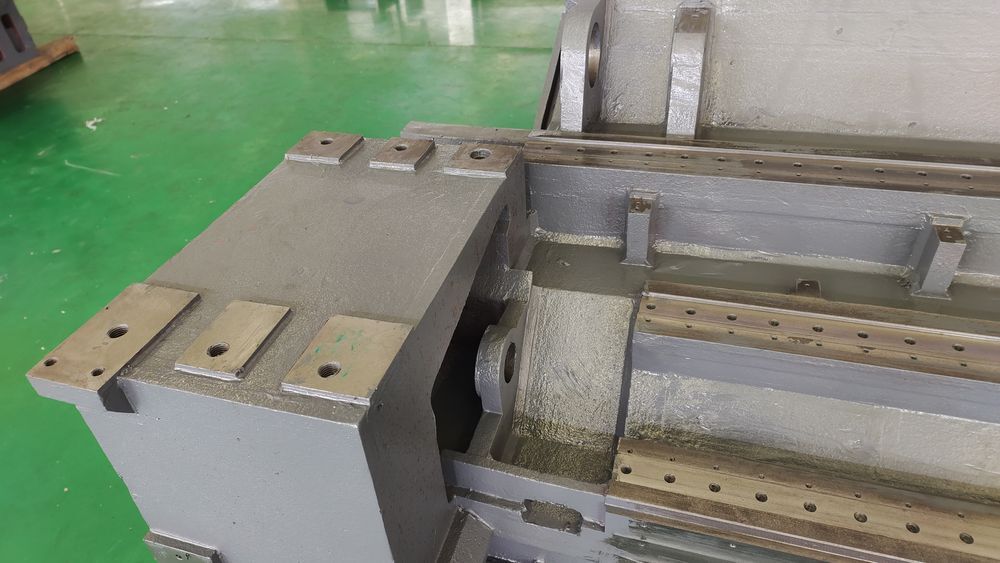

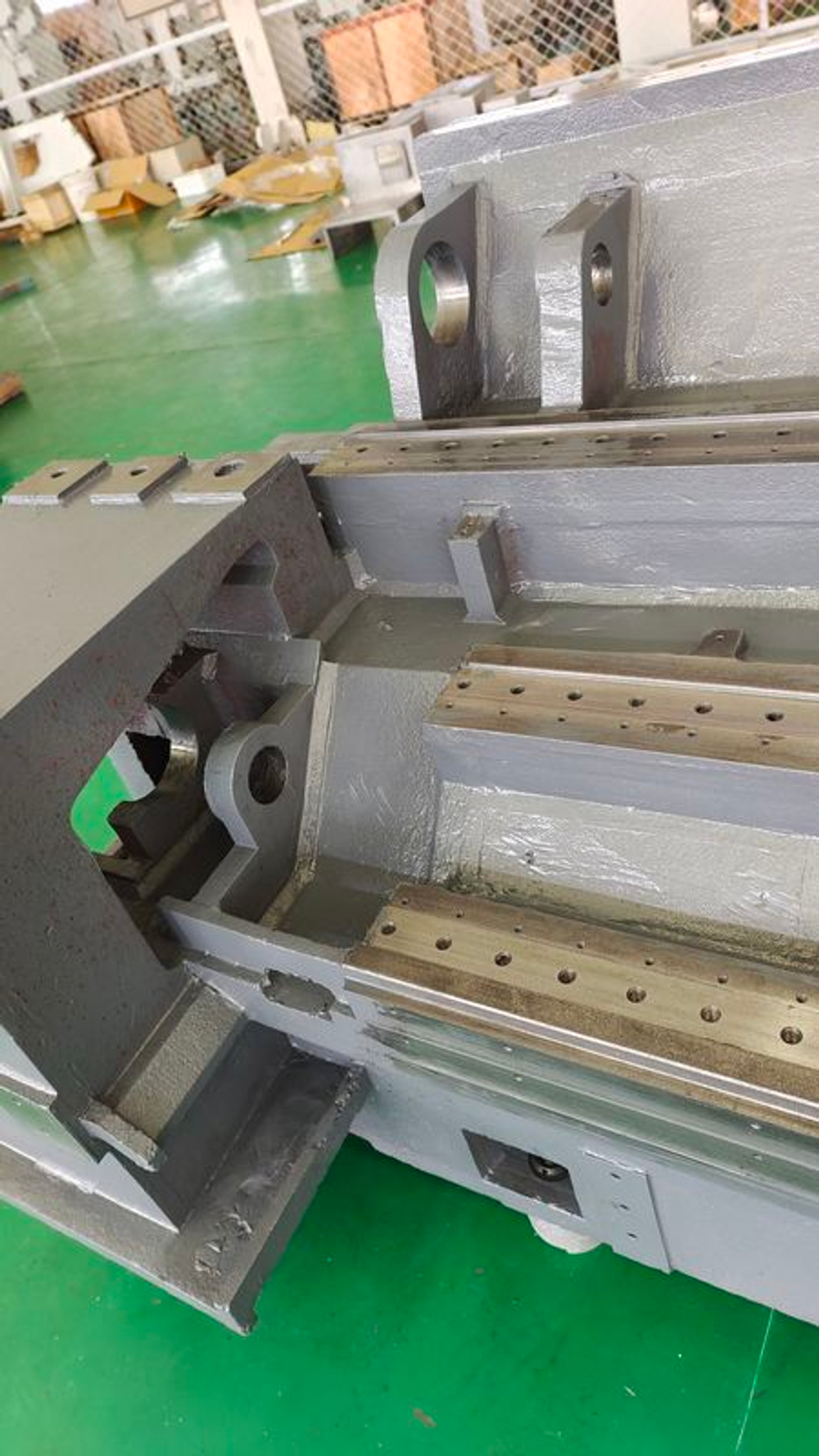

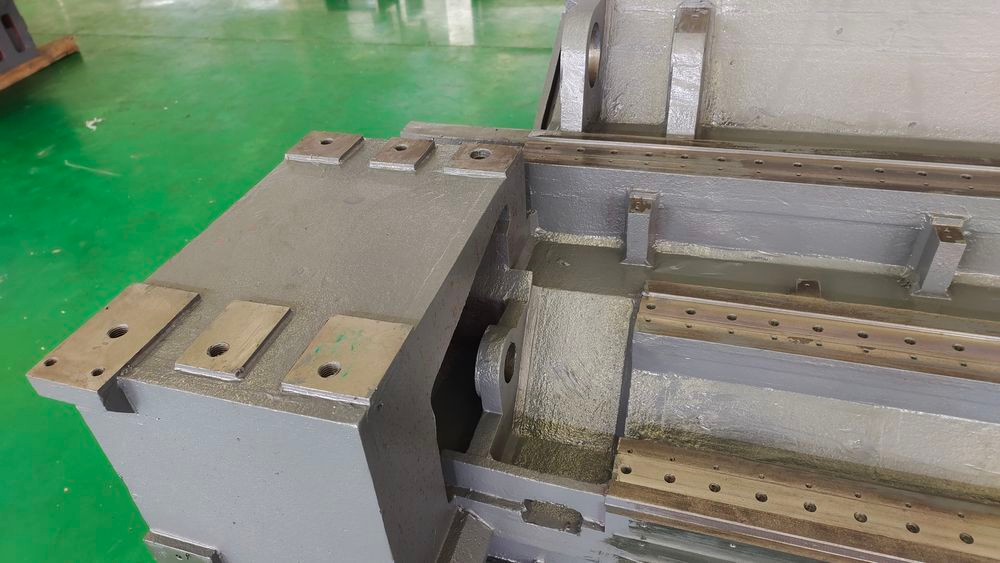

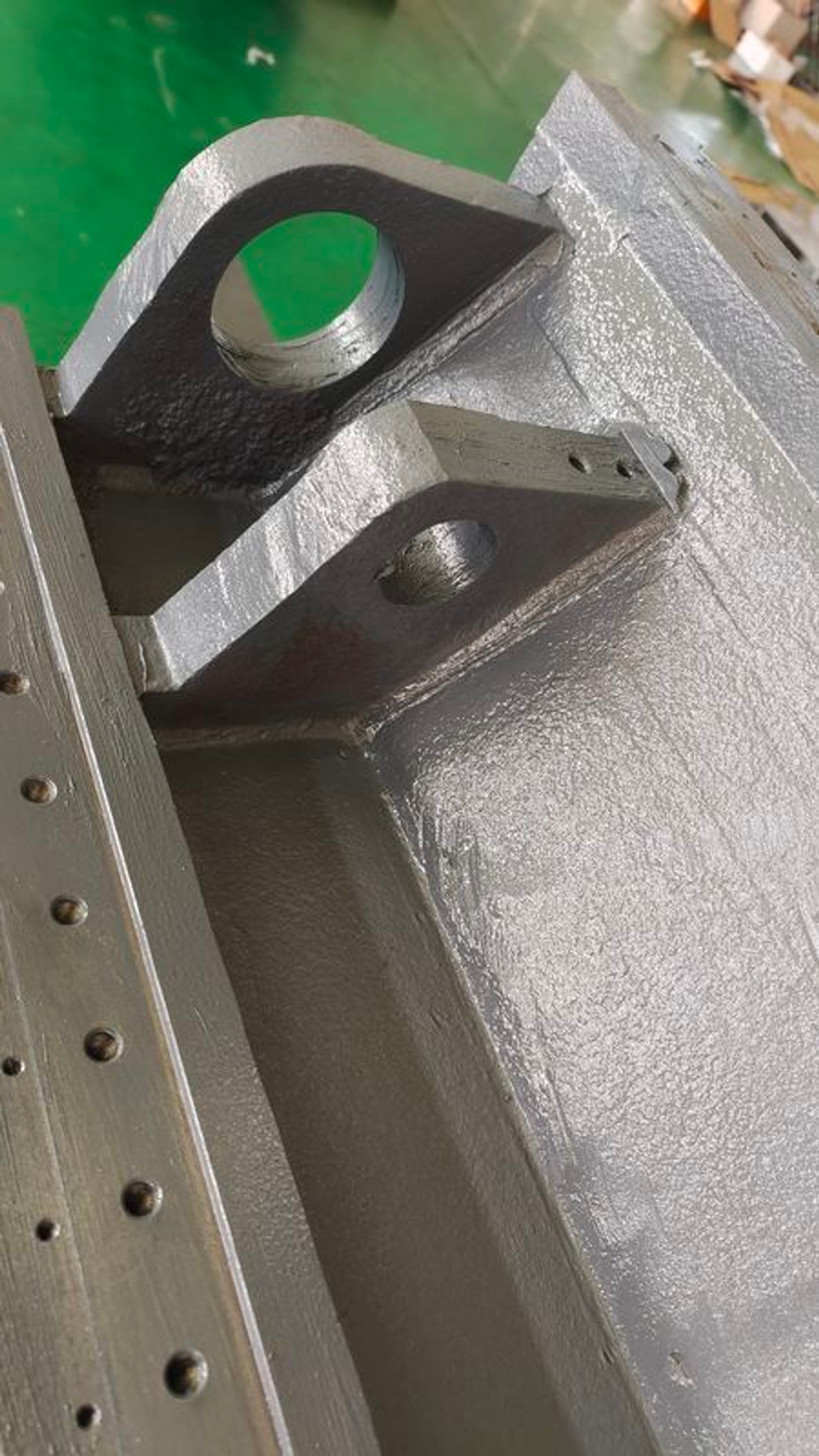

- Прочность и долговечность: Жёсткая станина, прошедшая естественное старение, и наклон станины под углом 30° увеличивают стабильность и способность выдерживать высокие нагрузки.
Конструктивные особенности
- Система автоматического контроля размеров: Поддерживает строгую точность деталей, автоматически корректируя процесс обработки.

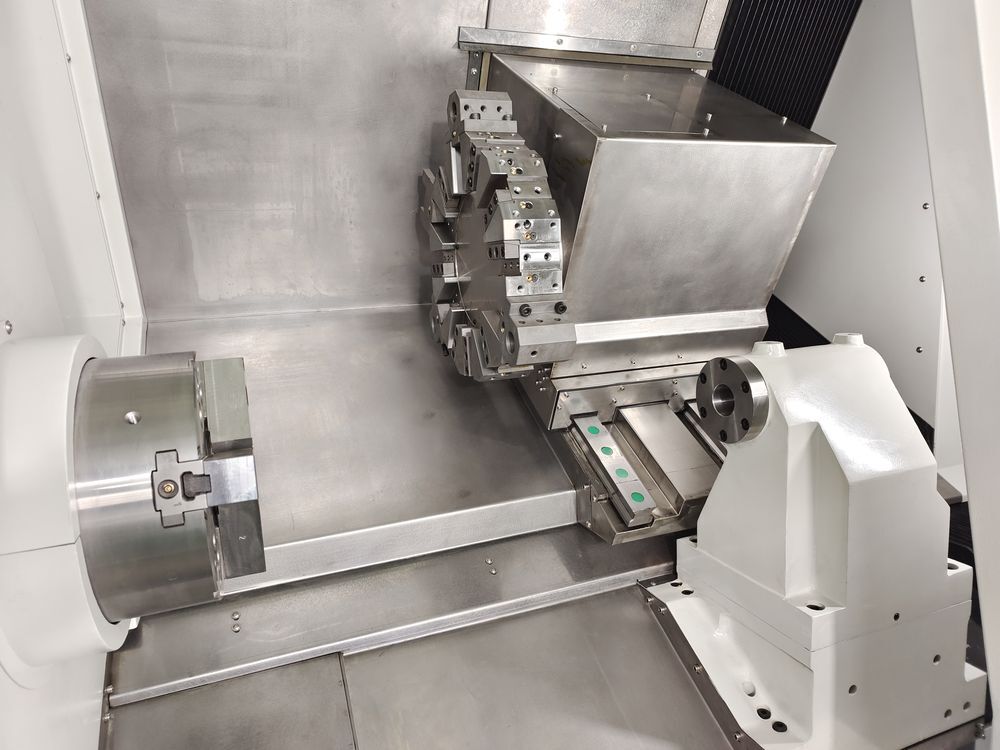

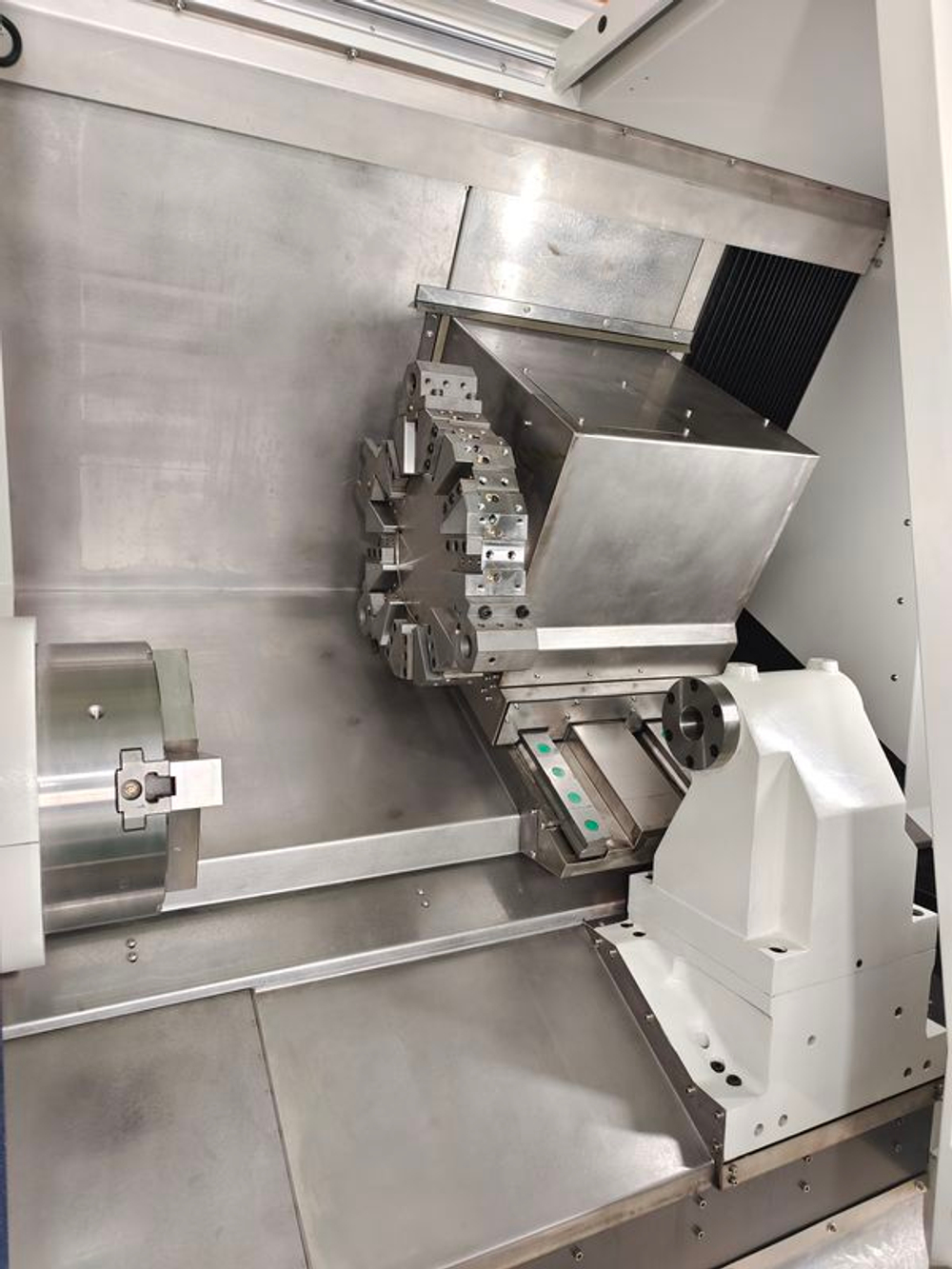

- Револьверная головка на 12 инструментов: Минимизирует время на смену инструмента и поддерживает высокую скорость операций.
- Конвейер для стружки и система управления температурой: Обеспечивают оптимальные условия работы и увеличивают срок службы оборудования и инструментов.
Этот станок представляет собой отличное сочетание производительности, точности и универсальности, делая его ценным активом на любом производстве.
Комплектация cтандартная
- Система ЧПУ HNC 818

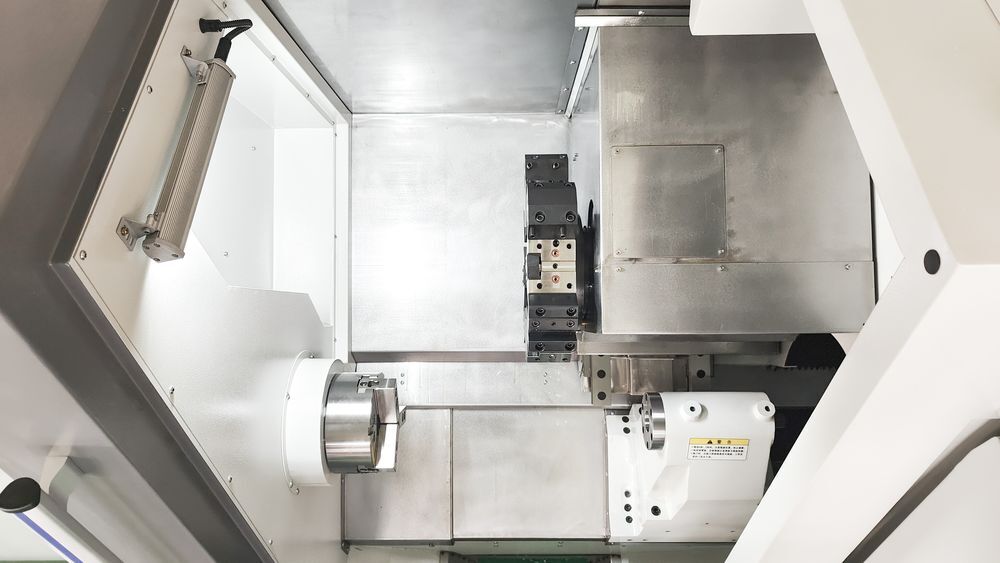

- Серво револьверная голова 12 инструментов
- Гидравлический патрон (Тайвань) 8 дюймов
- Конвейер для удаления стружки

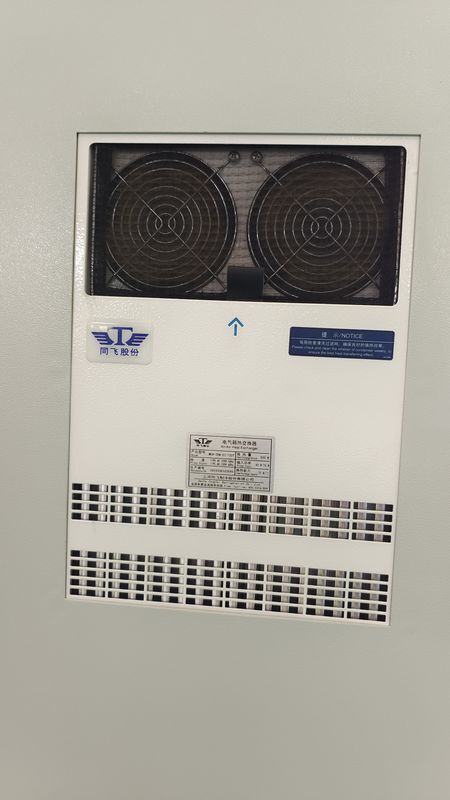

- Кондиционер электрошкафа

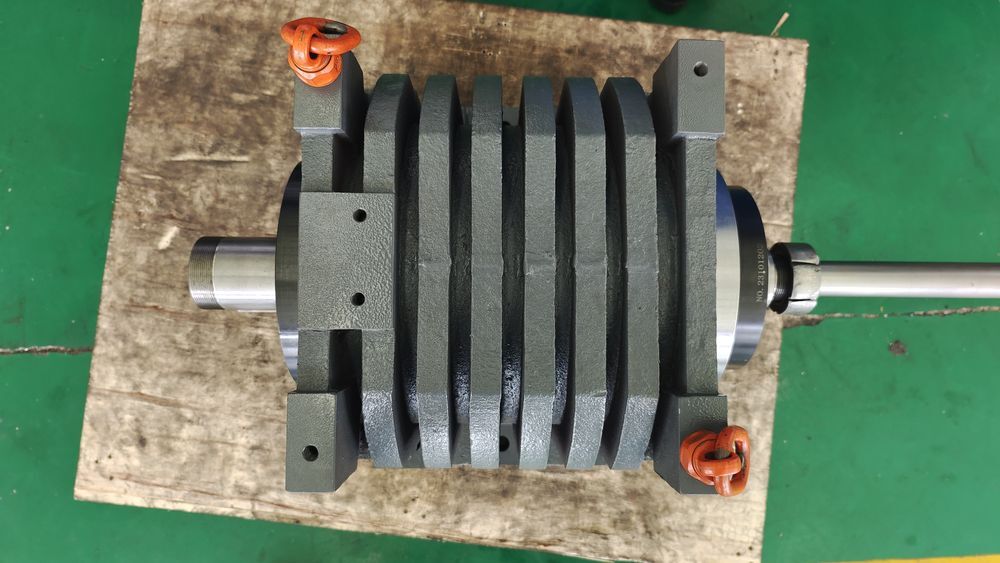

- Мотор-шпиндель A2-6-200-79-22.75KW с увеличенным отверстием под пруток и крутящим моментом 103.4/227 N.m.
- Сигнальная лампа
- Датчик привязки Renishaw
- Давление СОЖ 6 бар
- Пистолет СОЖ
- Пистолет воздух
- Освещение рабочей зона
- Педаль для зажима/разжима патрона

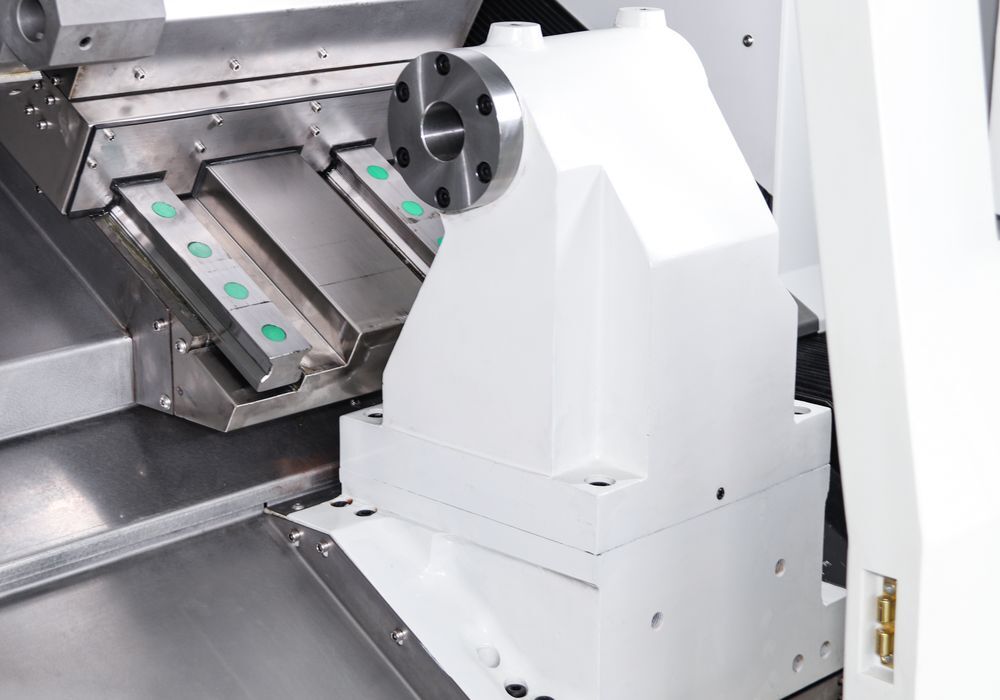

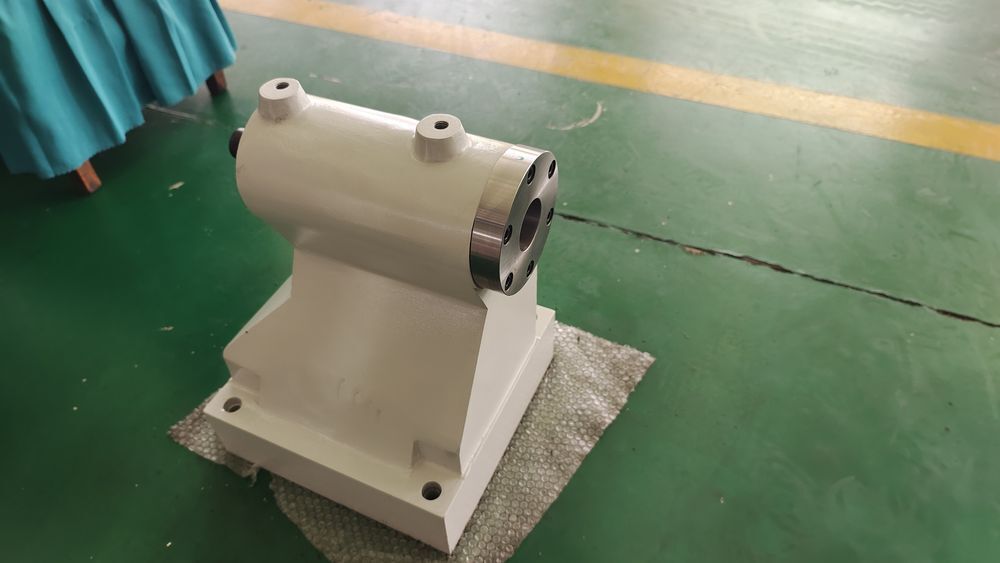

- Программируемая задняя бабка

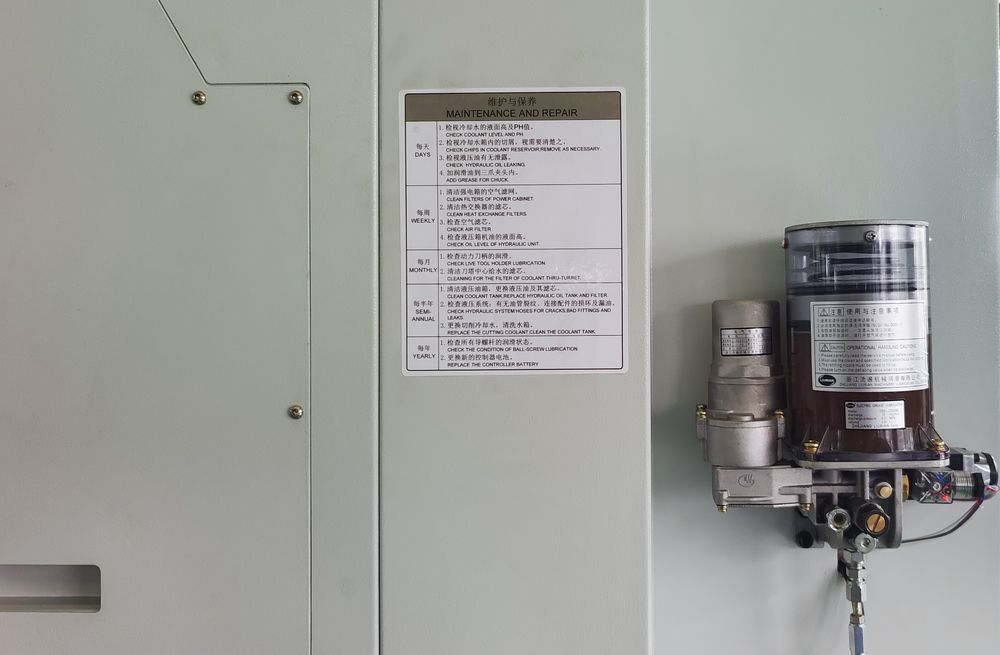

- Автоматическая система смазки
- Трансформатор
- Ручной маховичок управления
- Блокировка передней двери
- Блок осевого инструмента □25х25
- Блок расточного инструмента D40
Комплектация дополнительная
- Система HNC 818 Fi
- Система ЧПУ SYNTEC 22TA
- SIEMENS 808D advance
- Система ЧПУ SIEMENS 828D
Опции к системе ЧПУ SIEMENS 828D
- Расширение технологических циклов токарной обработки и фрезерования 6FC5800-0AP58-0YB0
- Расширенные функции оператора 6FC5800‑0AP16‑0YB0
- ShopTurn/ShopMill диалоговое программирование 6FC5800‑0AP17‑0YB0
- 3D‑моделирование готовой детали 6FC5800‑0AP25-0YB0
- Одновременная запись (моделирование текущей обработки в реальном времени) 6FC5800-0AP22‑0YB0
- Измерительные циклы для сверления/фрезерования и токарной обработки 6FC5800‑0AP28‑0YB0
- Система ЧПУ Fanuc 0i
Опции к системе ЧПУ Fanuc 0i
- Manual Guide диалоговое программирование
Дополнительные опции
- Главный патрон 10 дюймов (Китай)
- Главный патрон Тайвань
- Главный патрон Корея
- Торец шпинделя А2-8
- Револьверная голова BMT65
- Мотор шпиндель увеличенной мощности
- Задняя бабка на сервоприводе (SYNTEC & GSK)
- Задняя бабка на сервоприводе (FANUC & SIEMENS 828D)
- Барфидер 6-65
- Люнет гидравлический
- Уловитель масляного тумана
- Дополнительное масляное охлаждение ШВП
- Оптические линейки (X Axis) JPN Nidec or MITUTOYO
- Оптические линейки (Y Axis) JPN Nidec or MITUTOYO
- Лазерная защита от проникновений
- Датчик привязки Renishaw
- Деталеуловитель
