Область применения

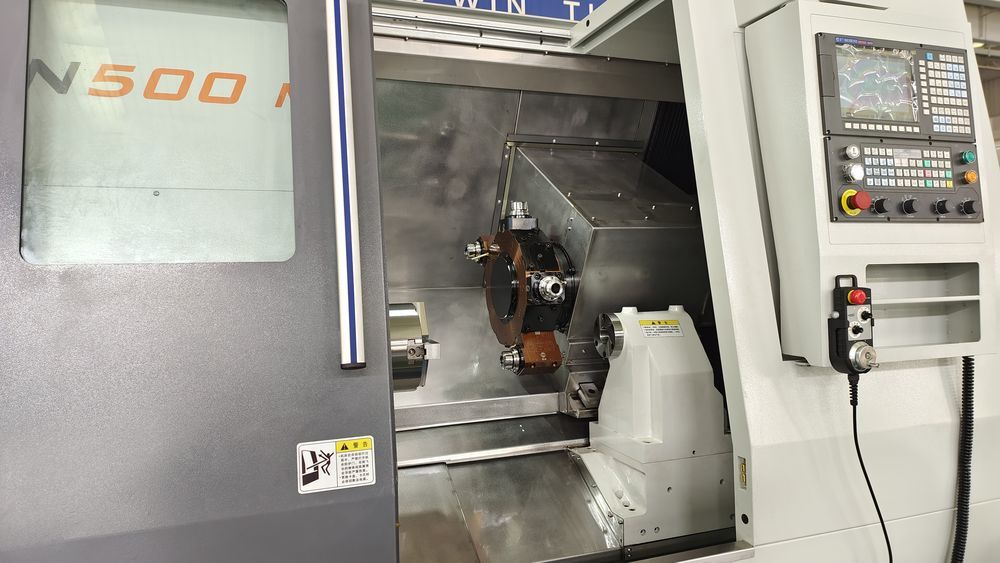

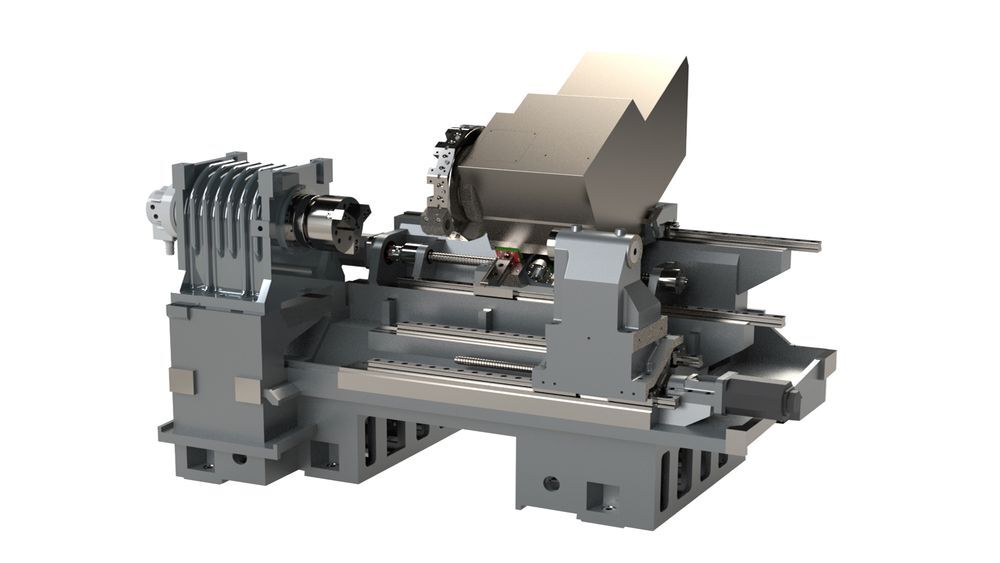

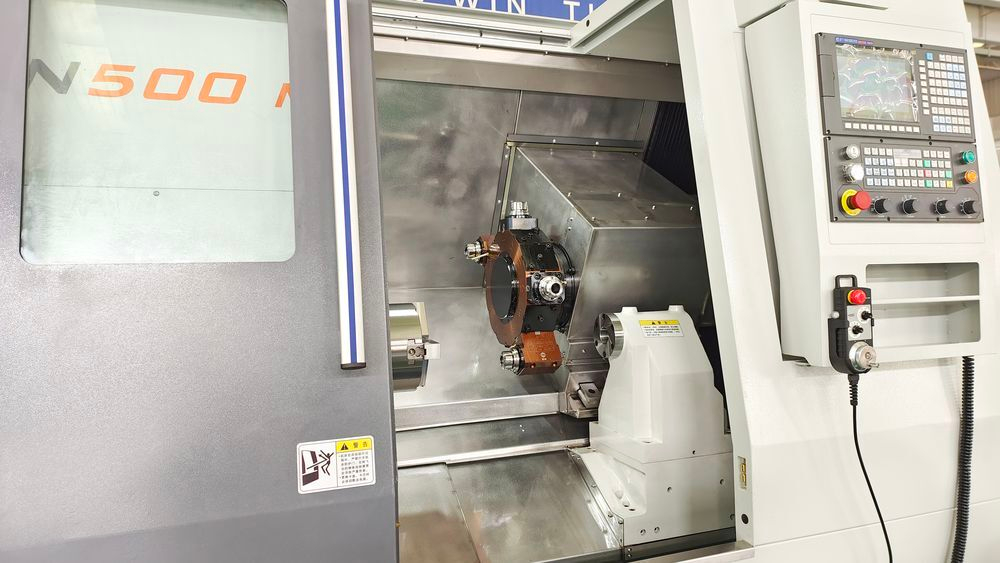

Модель CTN500/1000M с мощностью шпинделя 11/15 кВт предназначена для универсального применения в различных отраслях промышленности, благодаря своей способности к обработке длинных деталей. Приводной инструмент расширяет возможности машины, позволяя выполнять токарные и фрезерные работы без необходимости переустановки детали.
Основные технические характеристики:
- Максимальный диаметр обработки над станиной: 650 мм.
- Максимальная длина обработки: 1000 мм.
- Ходы по осям X и Z: 240 мм и 1050 мм соответственно.
- Мощность главного шпинделя: 11/15 кВт.
- Максимальные обороты шпинделя: 4000 об/мин.
- Приводной инструмент: обороты до 5000 об/мин, мощность
Сферы применения: Этот станок широко используется в судостроении, авиастроении и машиностроении для изготовления различных конструкционных элементов, таких как корпусные детали, шестерни и другие критически важные компоненты.
CTN – это серия токарных станков, закрывающих большинство задач токарной и токарно-фрезерной обработки. Широкий выбор РМЦ от 600 мм до 2000 мм.
МОДЕЛЬНЫЙ РЯД
CTN_ – базовая модель с двумя осями X Z
CTN_M – приводной инструмент и ось C
CTN_MY – приводной инструмент, ось C, ось Y
CTN_S – базовая модель с двумя осями X Z, противошпиндель
CTN_MS – приводной инструмент, ось C, противошпиндель
CTN_MSY – приводной инструмент, ось C, ось Y, противошпиндель
Преимущества
- Увеличенная длина обработки: Позволяет эффективно обрабатывать длинные детали, что идеально подходит для отраслей с необходимостью обработки больших размеров, таких как судостроение или производство энергетического оборудования.

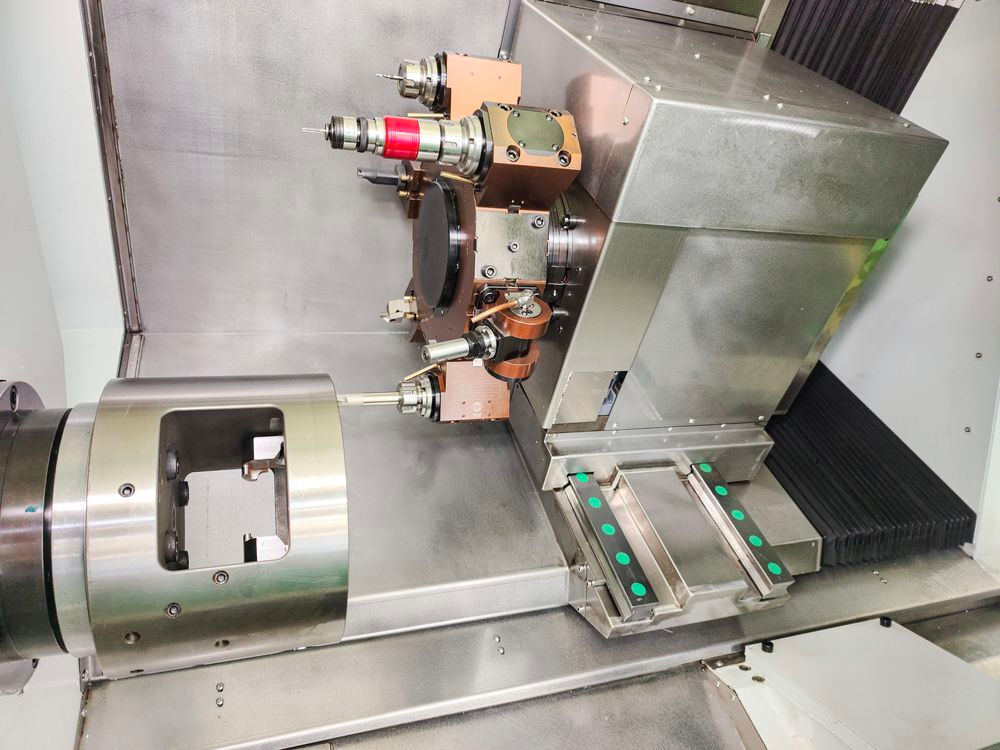

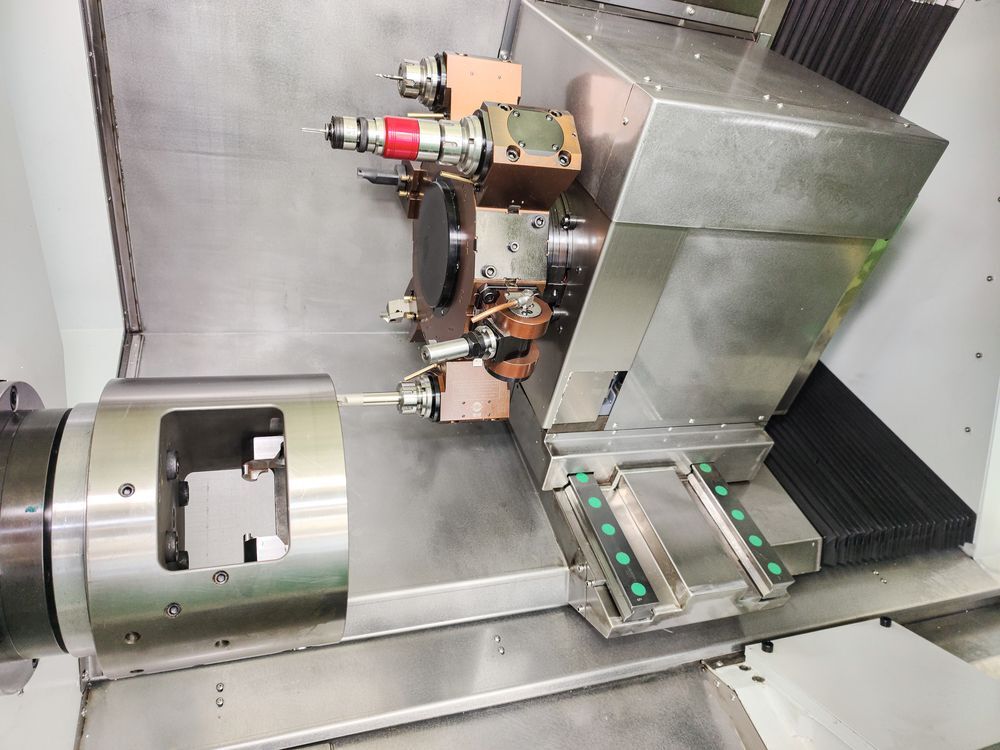

- Приводной инструмент: Улучшает гибкость станка, позволяя выполнять многофункциональные операции, такие как сверление, токарная обработка и фрезерование.
- Высокая точность: Отличная точность позиционирования и репозиционирования, обеспечиваемая качественной системой ЧПУ и надёжными комплектующими, гарантирует точность деталей.
Конструктивные особенности
- Долговечность комплектующих: Использование высококачественных компонентов от ведущих производителей, таких как SKF и PMI для подшипников и направляющих, обеспечивает надёжность и долговечность станка.

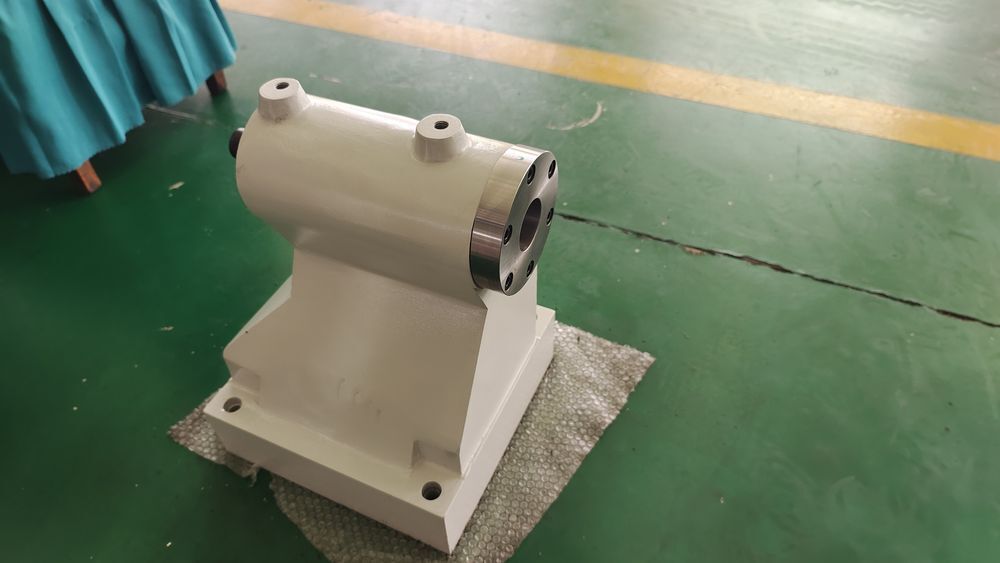

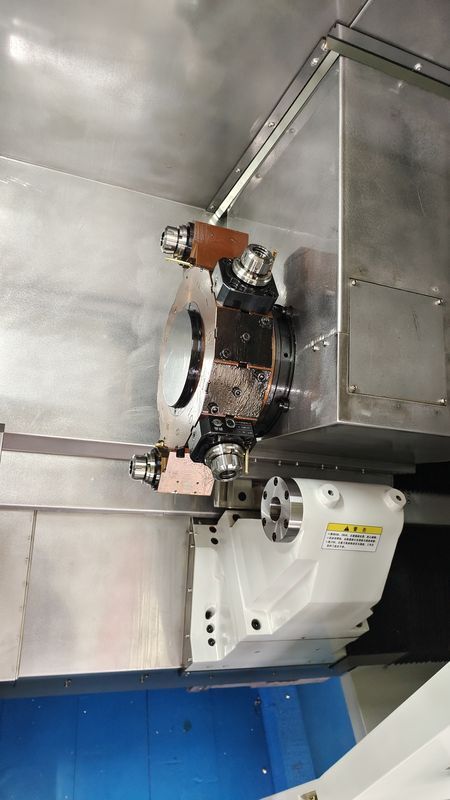

- Программируемая задняя бабка: Улучшает поддержку и стабильность при обработке длинных деталей, увеличивая точность производства.
- Эргономичное управление: Современные системы управления ЧПУ обеспечивают удобство и простоту управления станком, снижая время на обучение и подготовку операторов.
Этот станок идеально подходит для предприятий, стремящихся к максимизации производственной гибкости и эффективности, обеспечивая высококачественную и точную обработку деталей.
Комплектация cтандартная
- Система ЧПУ GSK

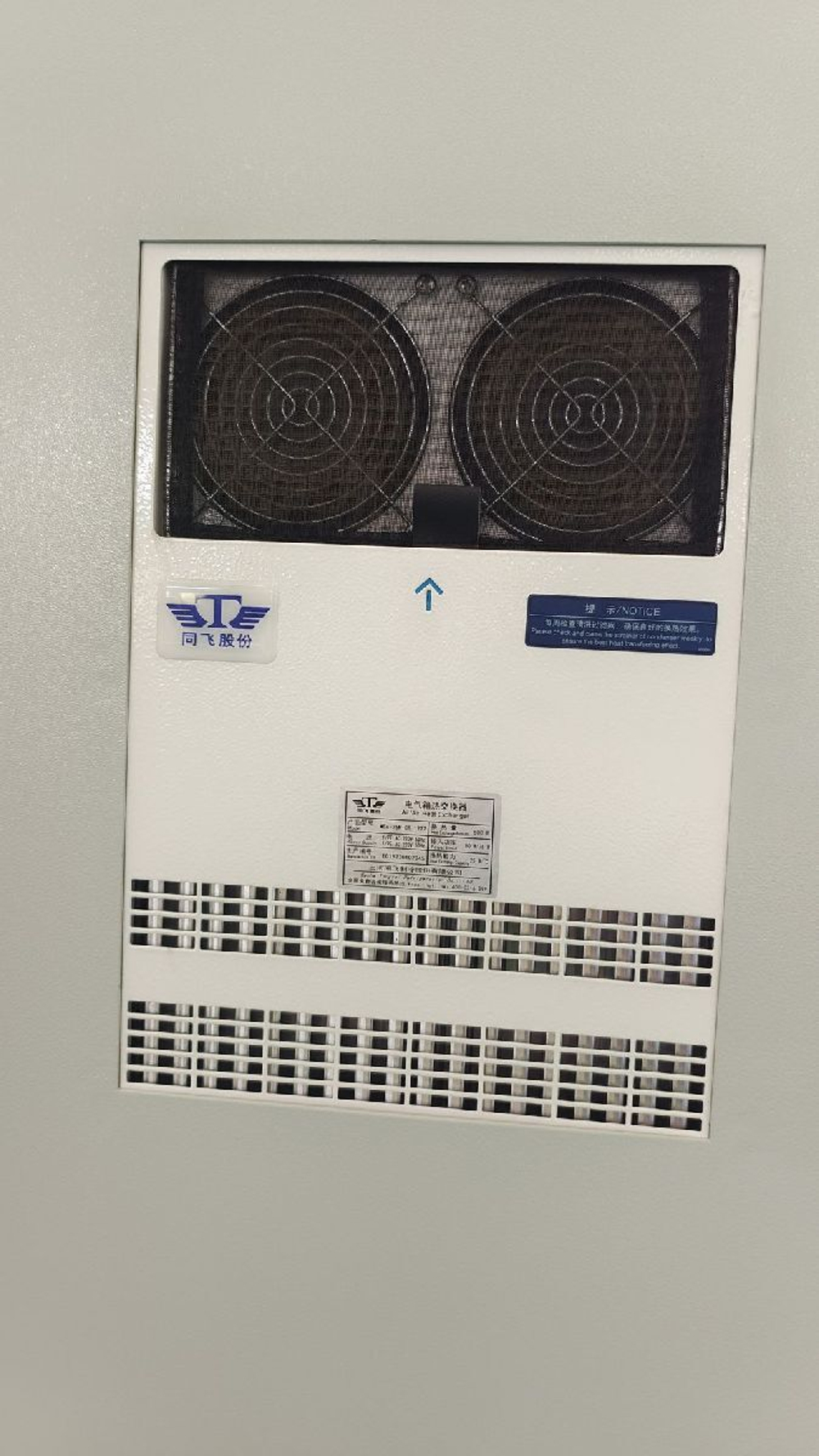

- Кондиционер электрошкафа
- Маслоотделитель
- Пистолет СОЖ

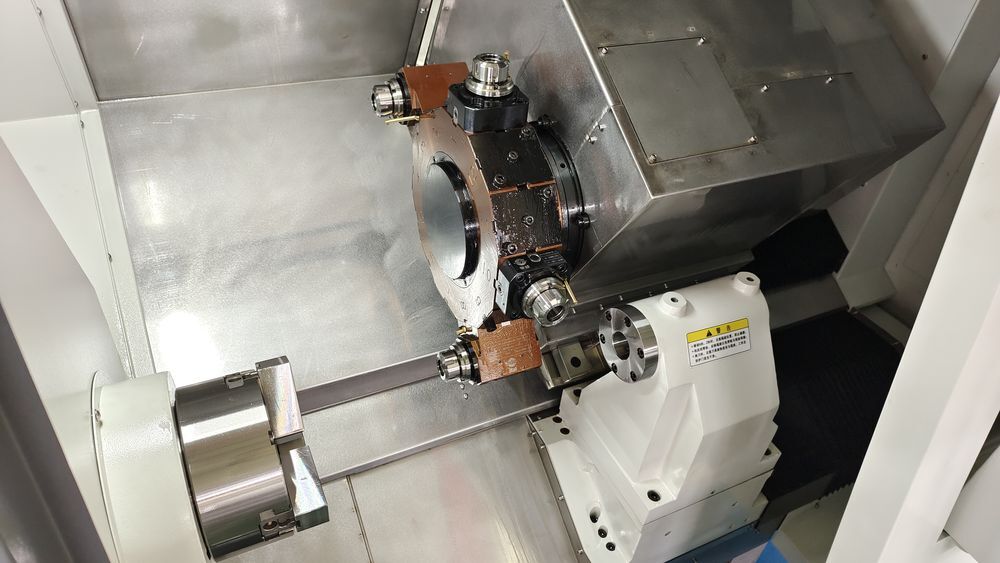

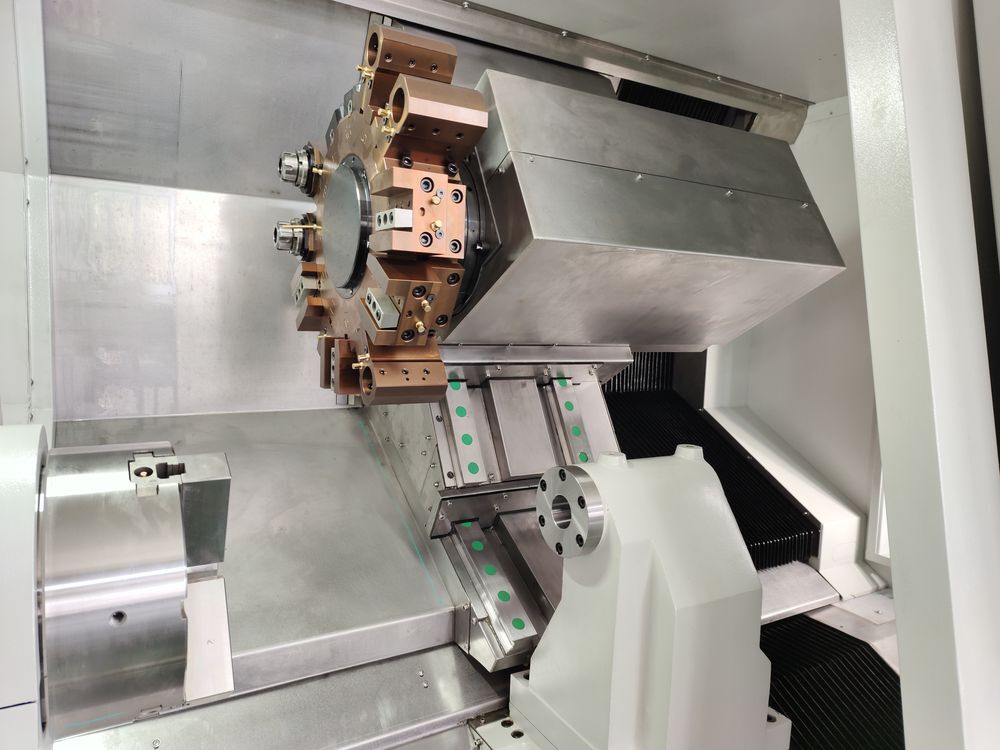

- Револьверная голова BMT65
- Патрон 10 дюймов

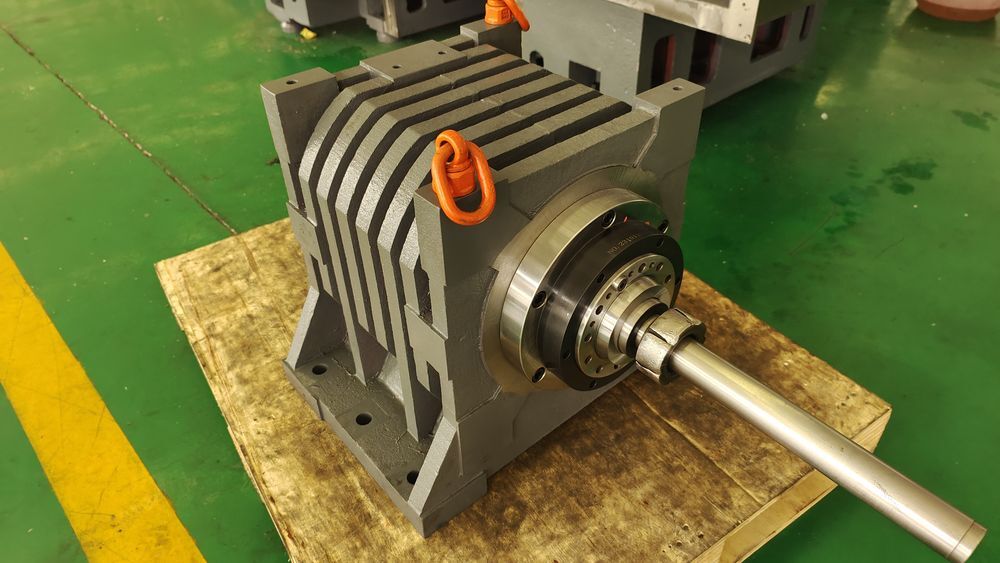

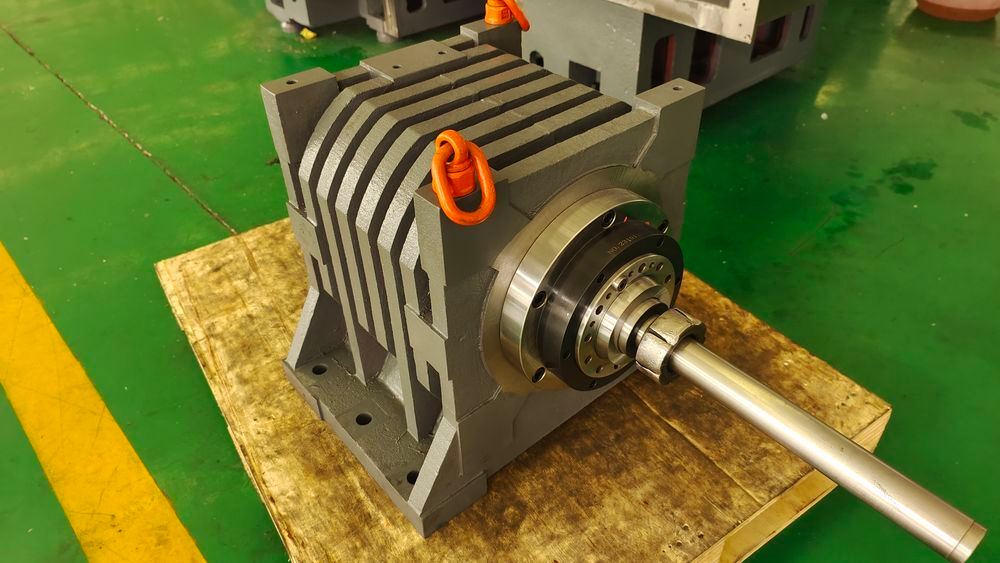

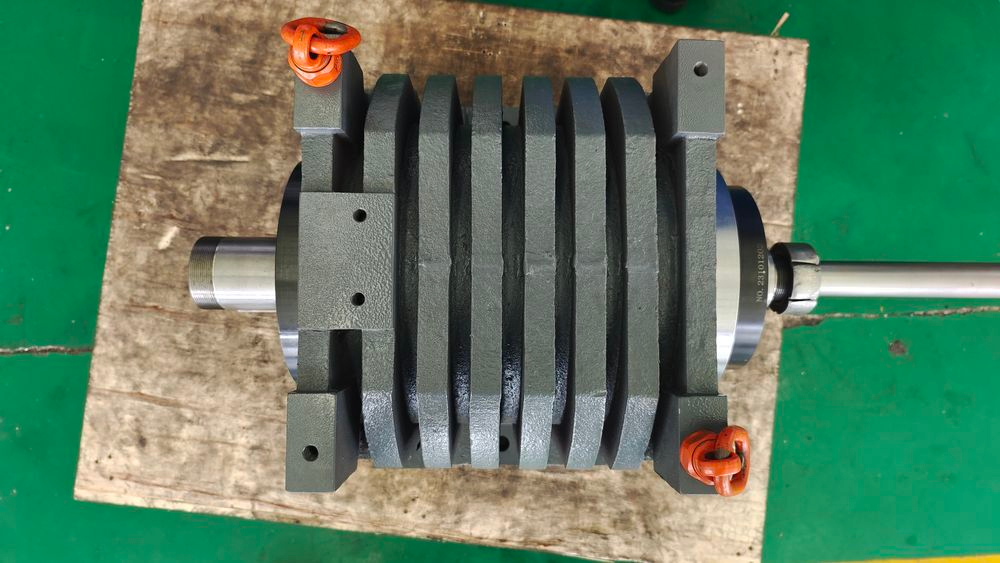

- Шпиндель А2-8
- Конвейер для удаления стружки
- Сигнальная лампа
- Освещение рабочей зона
- Педаль для зажима/разжима патрона
- Гидравлическая задняя бабка с системой Built-in Activity

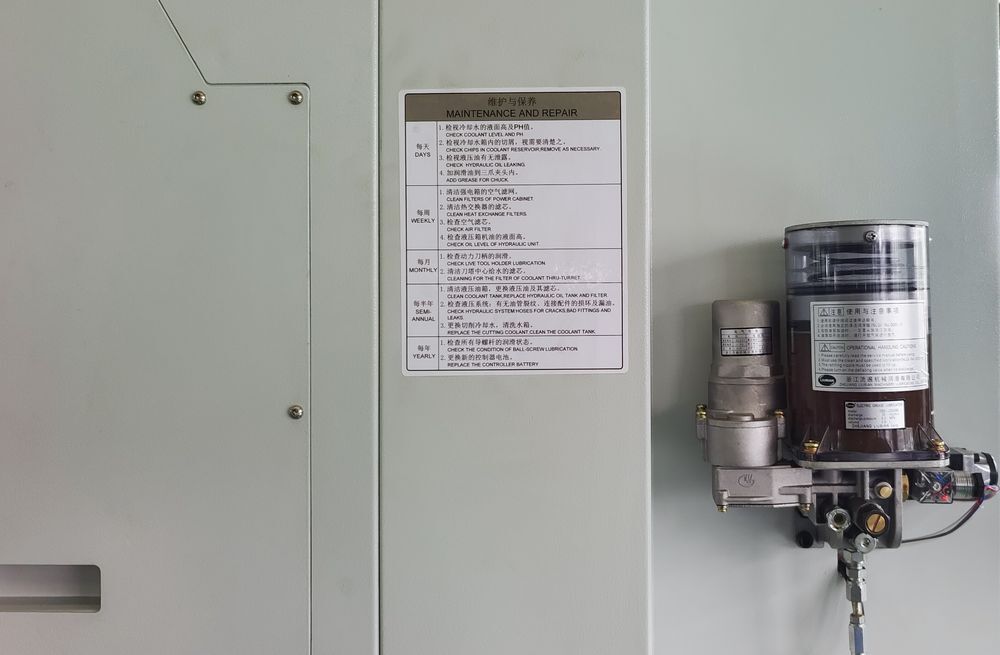

- Автоматическая система смазки
- Ручной маховичок управления
- Блокировка передней двери
- Блок осевого инструмента BMT-65 □25х25 1 шт.
- Блок радиального инструмента (наружный установ) BMT-65 □25х25 2шт.
- Блок радиального инструмента BMT65 □25х25 2 шт.
- Блок расточного инструментаBMT55 D40 4 шт.
- Приводной блок 90° BMT65 ER32 1шт.
- Приводной блок 0° BMT65 ER32 1шт
Комплектация дополнительная
- Система HNC 818 Fi
- Система ЧПУ SYNTEC 22TA
- SIEMENS 808D advance
- Система ЧПУ SIEMENS 828D
Опции к системе ЧПУ SIEMENS 828D
- Расширение технологических циклов токарной обработки и фрезерования 6FC5800-0AP58-0YB0
- Расширенные функции оператора 6FC5800‑0AP16‑0YB0
- ShopTurn/ShopMill диалоговое программирование 6FC5800‑0AP17‑0YB0
- 3D‑моделирование готовой детали 6FC5800‑0AP25-0YB0
- Одновременная запись (моделирование текущей обработки в реальном времени) 6FC5800-0AP22‑0YB0
- Измерительные циклы для сверления/фрезерования и токарной обработки 6FC5800‑0AP28‑0YB0
- Система ЧПУ Fanuc 0i
Опции к системе ЧПУ Fanuc 0i
- Manual Guide диалоговое программирование
Дополнительные опции
- Главный патрон 12 дюймов
- Главный патрон 15 дюймов
- Торец шпинделя А2-11
- Конвейер для стружки ленточного типа 1000
- Конвейер для стружки ленточного типа 1500
- Конвейер для стружки ленточного типа 2000
- Задняя бабка на сервоприводе (GSK988TA, HNC818Fi, Syntec 22TB)
- Задняя бабка на сервоприводе (FANUC 0i TF & SIEMENS 828D)
- Уловитель масляного тумана
- Дополнительное масляное охлаждение ШВП
- Оптические линейки (X Axis) JPN Nidec or MITUTOYO
- Оптические линейки (Y Axis) JPN Nidec or MITUTOYO
- Лазерная защита от проникновений
- Датчик привязки Renishaw
- Деталеуловитель
