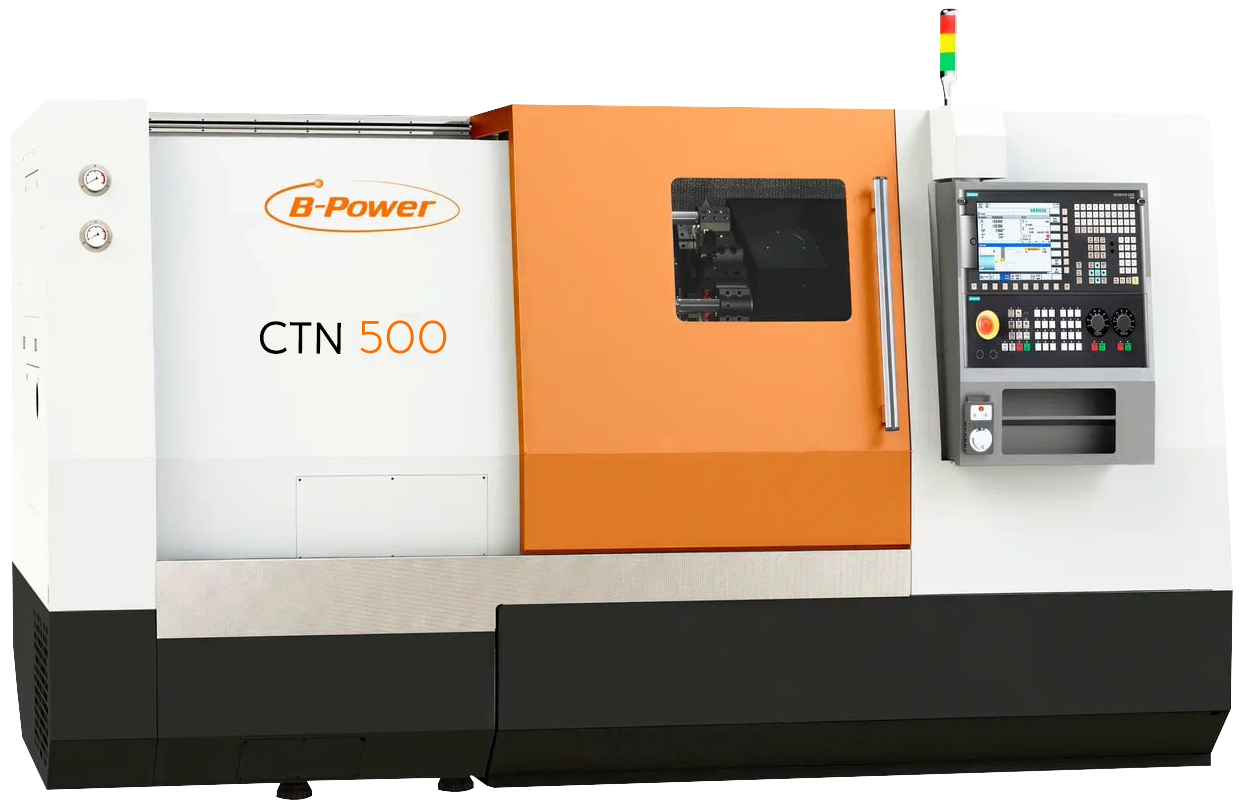

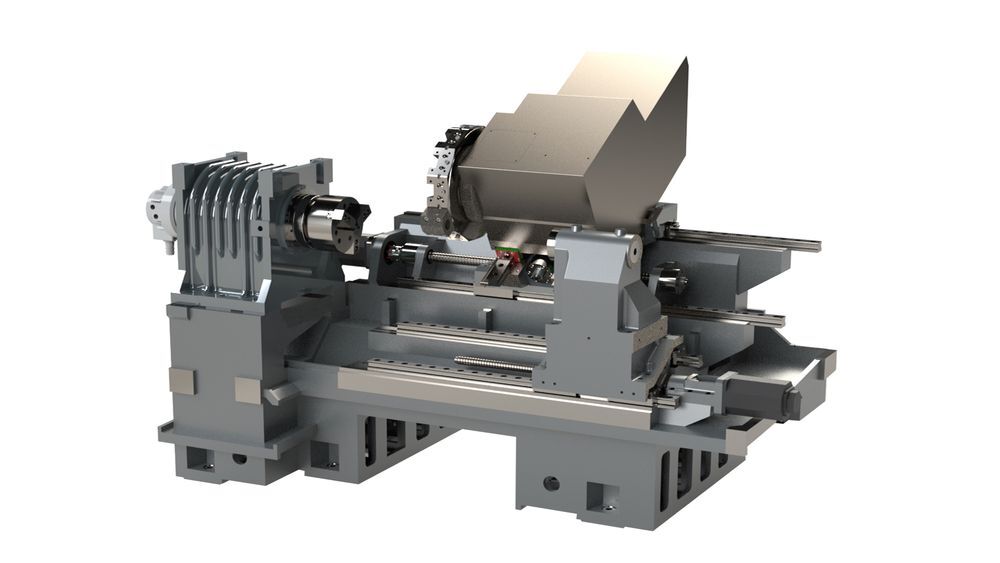

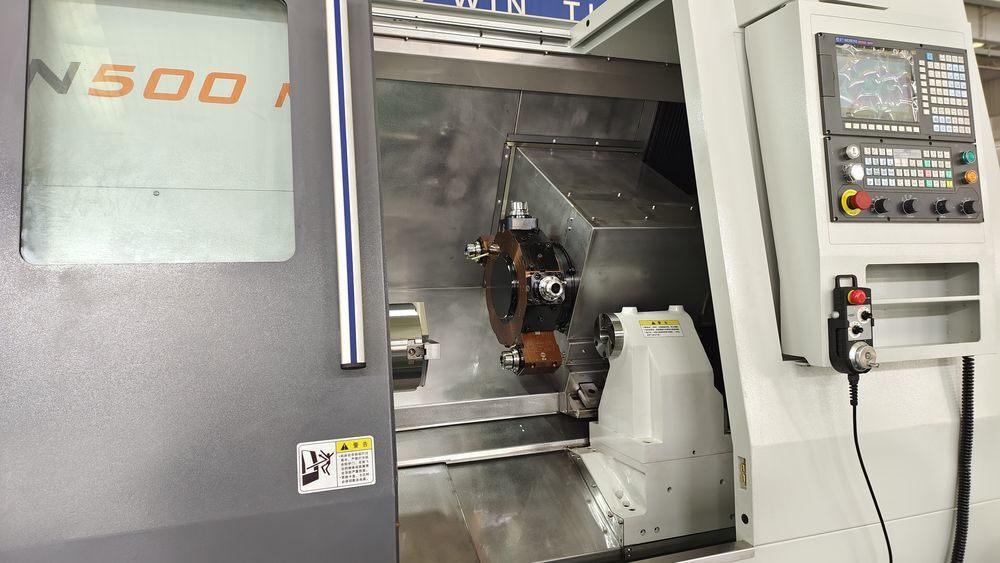

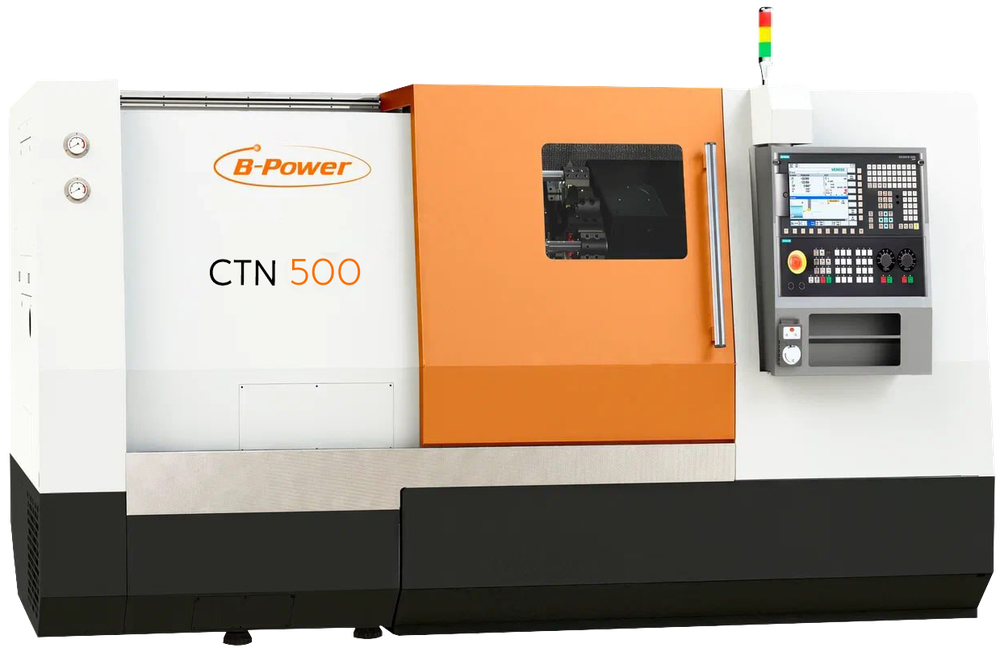

Токарный обрабатывающий центр B-Power CTN500M/600-11 WP2

Область применения

Модель CTN500/600M с мощностью шпинделя 11/15 кВт предназначена для сложных операций обработки, включая фрезерование благодаря наличию приводного инструмента. Этот станок сочетает в себе функциональность токарного и фрезерного оборудования, что делает его незаменимым выбором для производств, где необходима высокая гибкость и экономия рабочего пространства.

Основные технические характеристики:

• Максимальный диаметр обработки над станиной: 650 мм.
• Максимальная длина обработки: 600 мм.
• Ходы по осям X и Z: 240 мм и 650 мм соответственно.
• Мощность главного шпинделя: 11/15 кВт.
• Максимальные обороты шпинделя: 4000 об/мин.
• Приводной инструмент: обороты до 5000 об/мин, мощность
  • 9 кВт.

Сферы применения: Модель CTN500/600M идеально подходит для производства деталей, требующих высокой точности и качества в автомобилестроении, электронике и других отраслях, где необходима точная обработка металлов, таких как сталь, алюминий, нержавеющая сталь и титан. Станок особенно хорошо справляется с операциями точения, нарезания резьбы и выполнения простых фрезерных работ благодаря наличию приводного инструмента, что делает его востребованным в производстве комплексных компонентов с фиксированными геометрическими параметрами.

CTN – это серия токарных станков, закрывающих большинство задач токарной и токарно-фрезерной обработки. Широкий выбор РМЦ от 600 мм до 2000 мм.

МОДЕЛЬНЫЙ РЯД

Преимущества

1. Многофункциональность: Объединяет возможности токарной и фрезерной обработки, позволяя выполнять сложные операции без необходимости перемещения детали на другое оборудование.
2. Высокая производительность: Мощный шпиндель и быстрые перемещения осей ускоряют процесс обработки и повышают общую производительность.
3. Точность и повторяемость: Отличная точность позиционирования и репозиционирования гарантирует высокое качество обработанных изделий, что критично для точных приложений.

Конструктивные особенности

• Приводной инструмент: Позволяет выполнять фрезерование и сверление на токарном станке, расширяя возможности машины.
• Эргономичное управление: Интуитивно понятные контроллеры и программное обеспечение упрощают настройку и управление процессами, минимизируя время на обучение операторов.
• Дополнительные функции безопасности: Включают системы автоматического контроля и защиты, обеспечивающие безопасность во время эксплуатации.

Эта модель идеально сочетает в себе передовые технологии и адаптивные функции, обеспечивая высокую эффективность и качество обработки для самых требовательных производственных задач.

Комплектация cтандартная

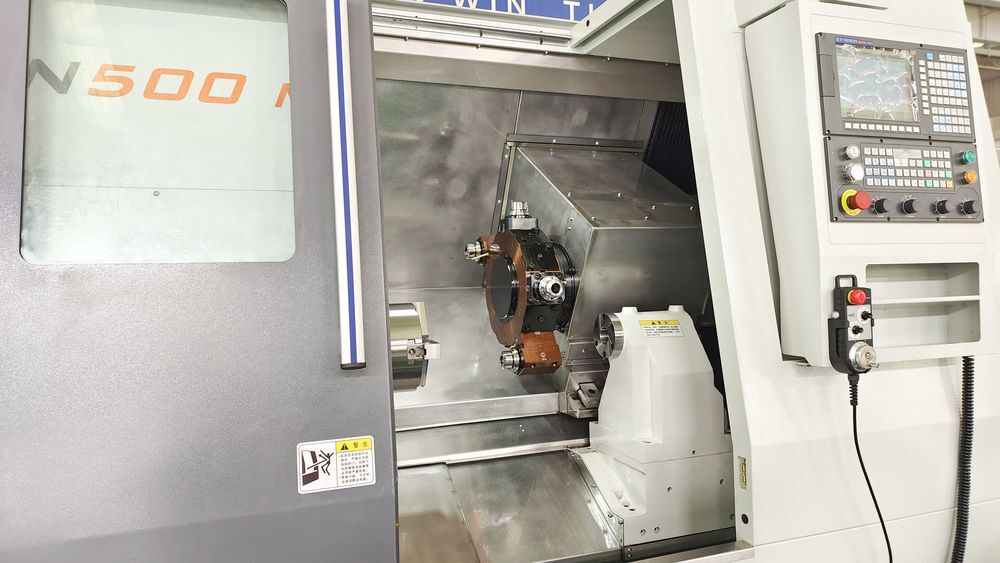

• Система ЧПУ Fanuc 0i

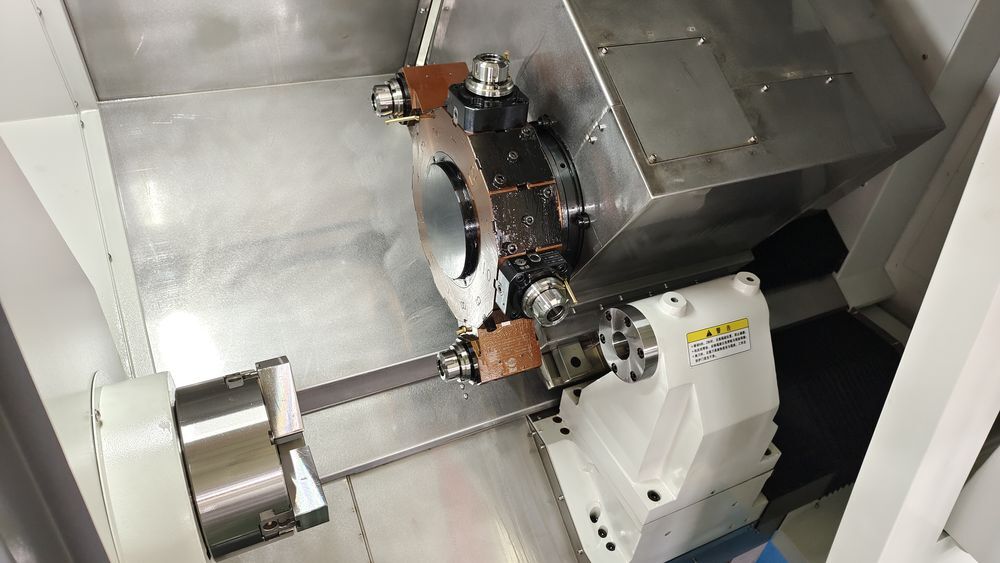

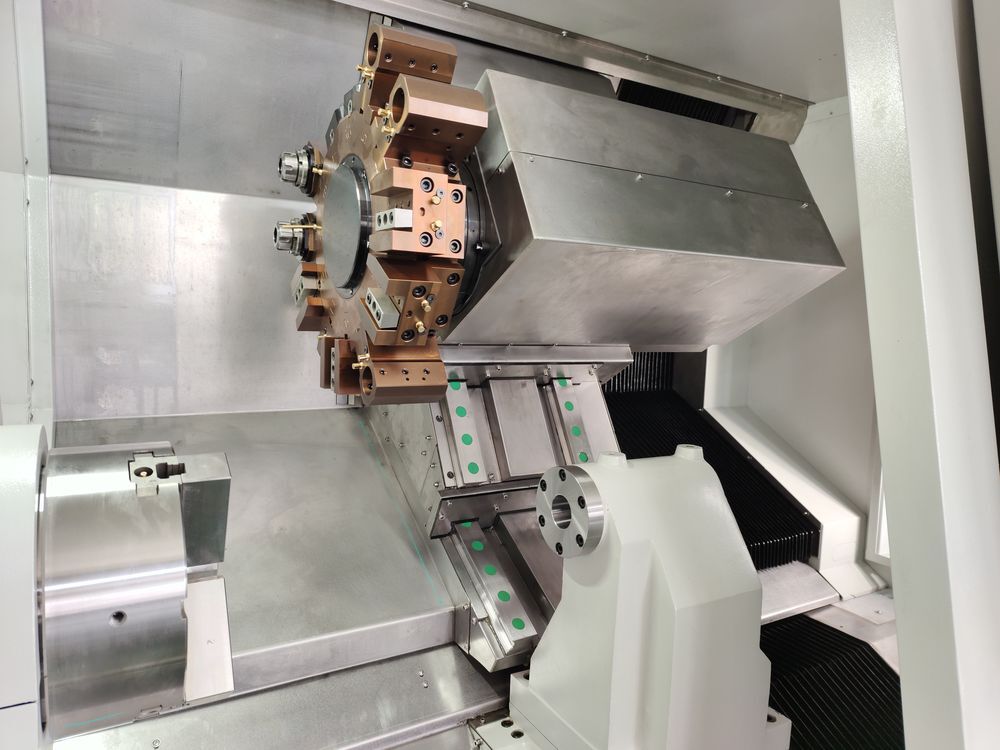

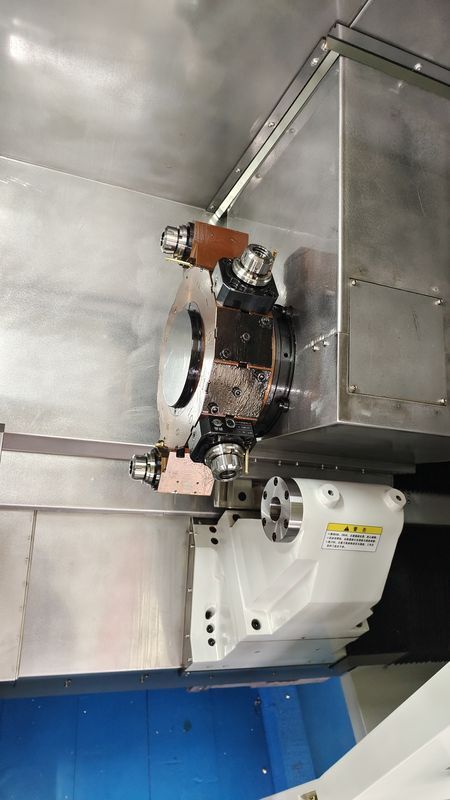

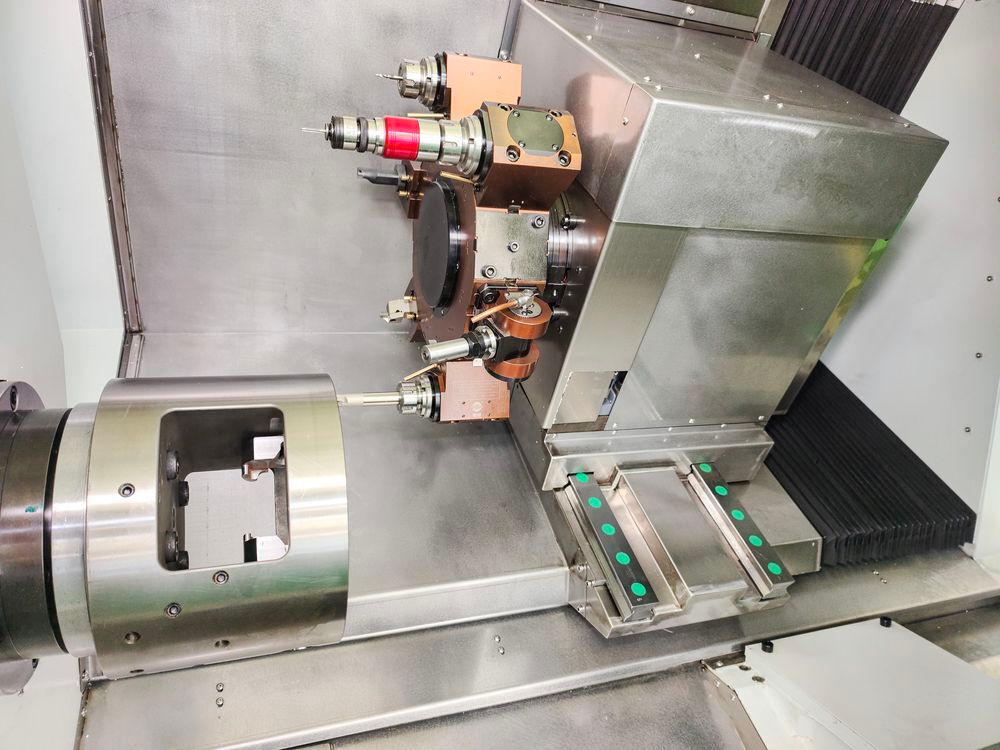

• Револьверная голова BMT55
• Патрон 10 дюймов Тайвань
• Деталеуловитель
• СОЖ 6бар
• Датчик привязки Renishaw
• Пистолет СОЖ
• Пистолет воздух

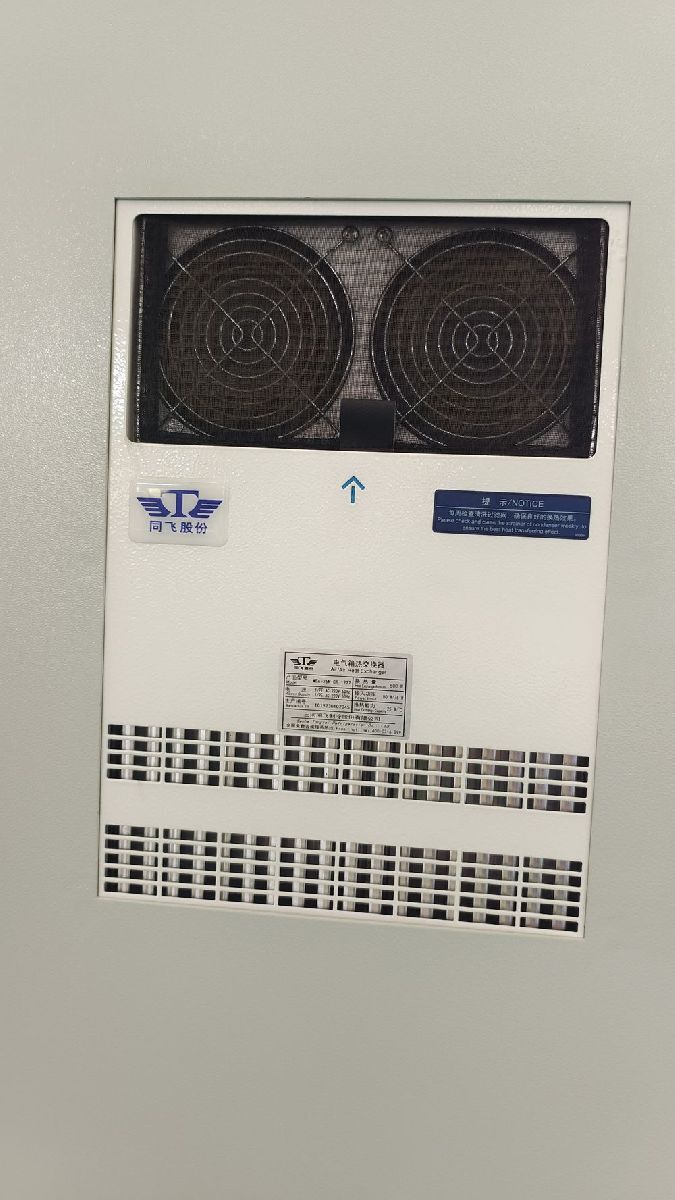

• Кондиционер электрошкафа
• Сигнальная лампа
• Освещение рабочей зона
• Педаль для зажима/разжима патрона

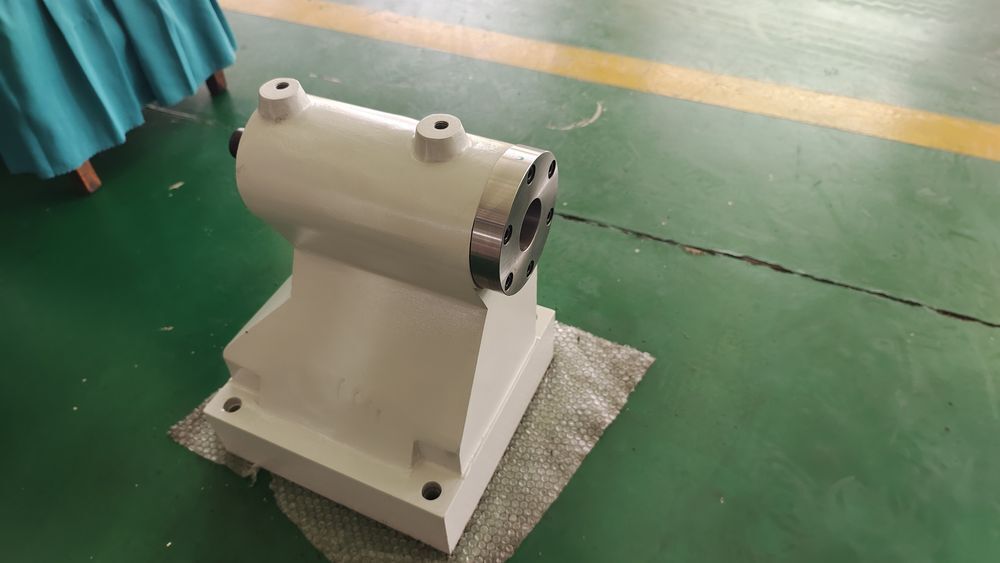

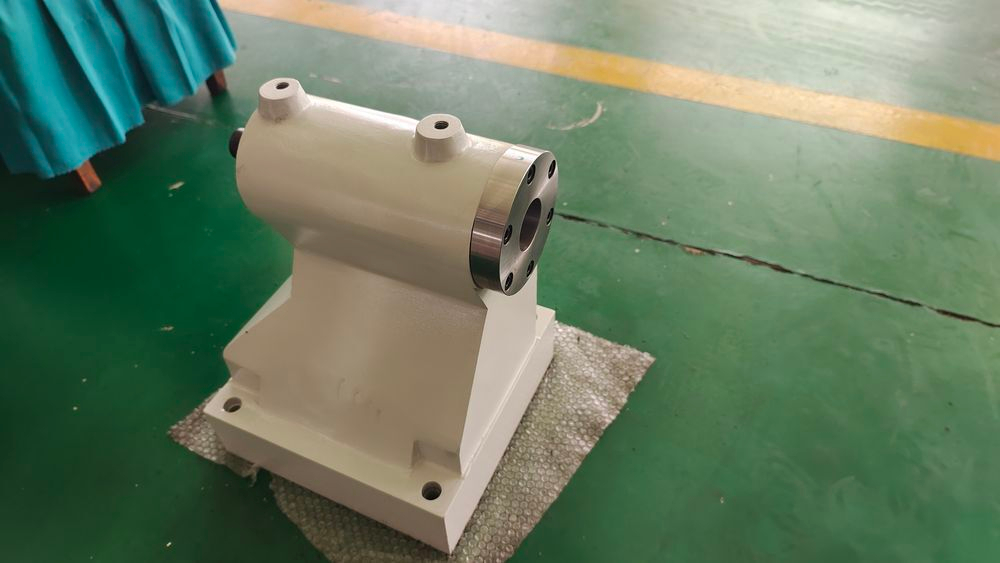

• Гидравлическая задняя бабка

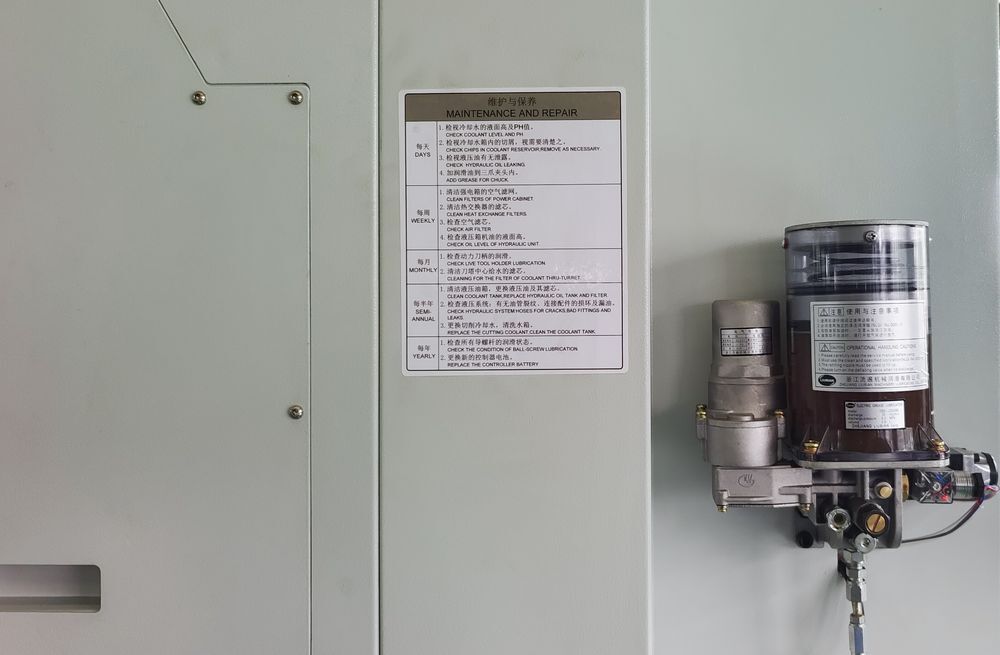

• Автоматическая система смазки
• Теплообменник
• Ручной маховичок управления
• Блокировка передней двери
• Блок торцевой 1 шт.
• Блок торцевого инструмента BMT-55 □25х25 1 шт.
• Блок радиального инструмента (наружный установ) BMT-55 □25х25 2шт.
• Блок радиального инструмента BMT55 □25х25 3 шт.
• Блок расточного инструментаBMT55 D40 4 шт.

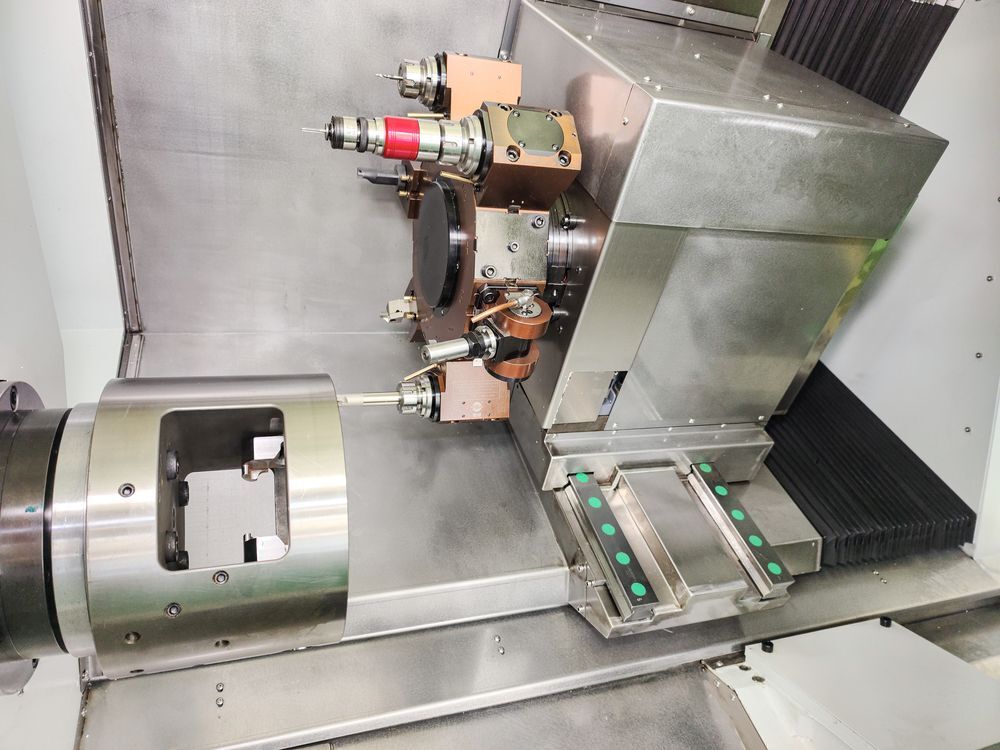

• Приводной блок 90° BMT55 ER20/25/32 1шт.
• Приводной блок 0° BMT55 ER20/25/32 1шт.
