Область применения

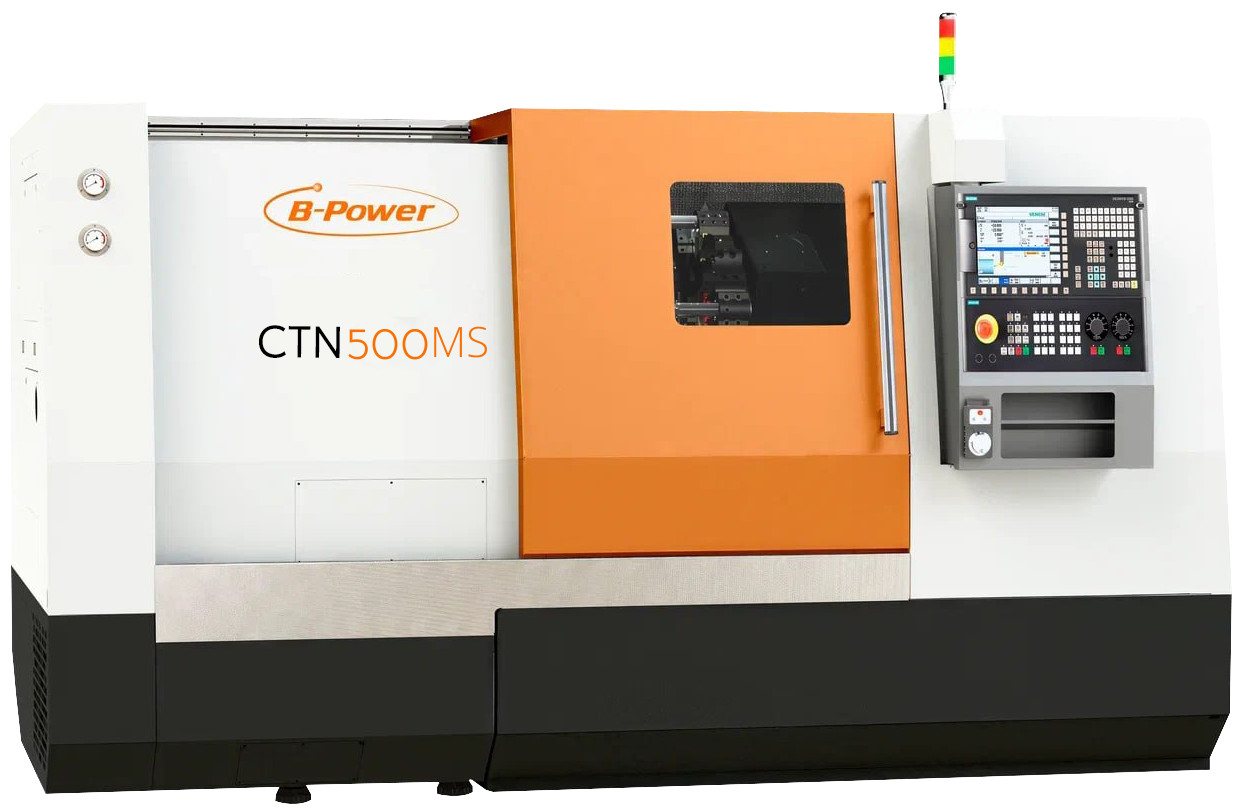

Модель CTN500/600MS оснащена шпинделем мощностью 15/1
- 5 кВт и предлагает продвинутые возможности для обработки благодаря противошпинделю и приводному инструменту. Этот станок является идеальным выбором для выполнения сложных токарных и фрезерных операций с высокой точностью и эффективностью.
Основные технические характеристики:
- Максимальный диаметр обработки над станиной: 650 мм.
- Максимальная длина обработки: 500 мм.
- Ходы по осям X и Z: 240 мм и 600 мм соответственно.
- Максимальные обороты шпинделя: 4000 об/мин.
- Противошпиндель: максимальная частота вращения 5000 об/мин.
- Приводной инструмент: мощность
- 9 кВт, обороты до 5000 об/мин.
Сферы применения: Станок идеально подходит для производства комплексных деталей и механизмов, таких как турбинные лопатки, автомобильные трансмиссии, медицинские имплантаты и множество других изделий, требующих высокой точности обработки.
Виды операций:
- Токарная обработка: включает в себя точение, расточку и нарезку резьбы.
- Фрезерование: используется для создания сложных контуров и поверхностей на деталях.
- Сверление: выполнение отверстий и канавок на деталях.
CTN – это серия токарных станков, закрывающих большинство задач токарной и токарно-фрезерной обработки. Широкий выбор РМЦ от 600 мм до 2000 мм.
МОДЕЛЬНЫЙ РЯД
CTN_ – базовая модель с двумя осями X Z
CTN_M – приводной инструмент и ось C
CTN_MY – приводной инструмент, ось C, ось Y
CTN_S – базовая модель с двумя осями X Z, противошпиндель
CTN_MS – приводной инструмент, ось C, противошпиндель
CTN_MSY – приводной инструмент, ось C, ось Y, противошпиндель
Преимущества
- Многофункциональность: Комбинация противошпинделя и приводного инструмента позволяет выполнять токарную и фрезерную обработку, а также сверление и нарезку резьбы в одном установе.
- Высокая производительность: Мощный шпиндель и быстродействующие ходы осей ускоряют процесс обработки и повышают его точность.
- Гибкость производства: Станок приспособлен для выполнения широкого спектра операций, что делает его подходящим для различных производственных задач.

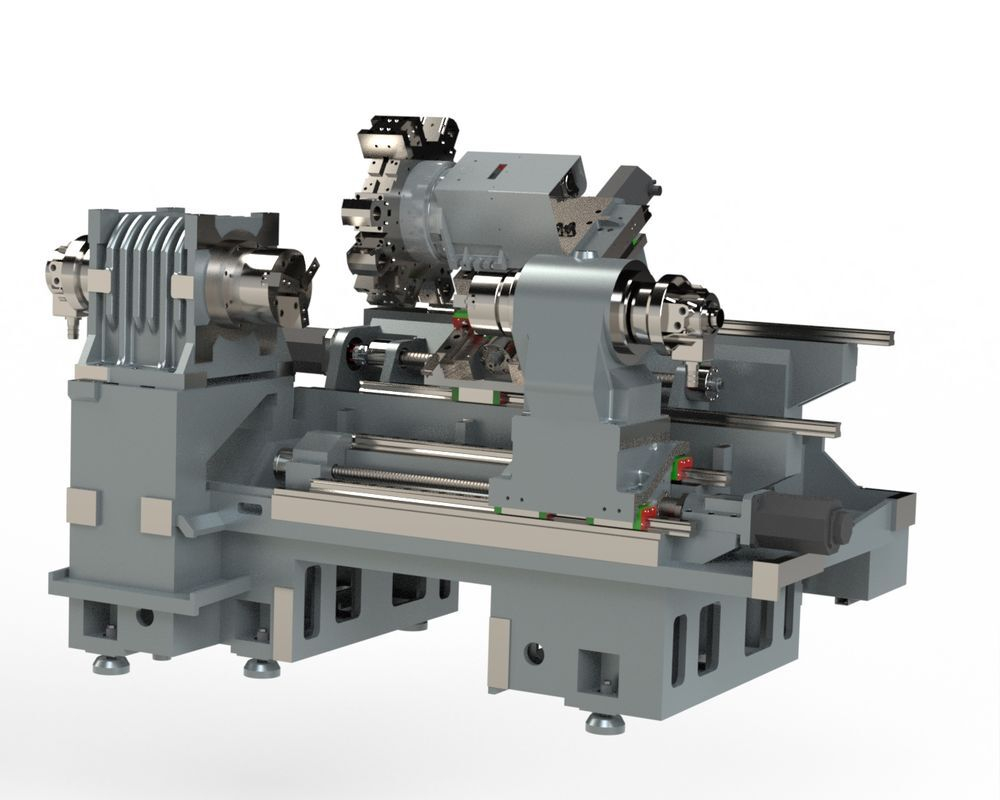

Конструктивные особенности
- Противошпиндель и приводной инструмент: Уникальная комбинация обеспечивает выполнение многосторонней обработки без необходимости переустановки заготовки.

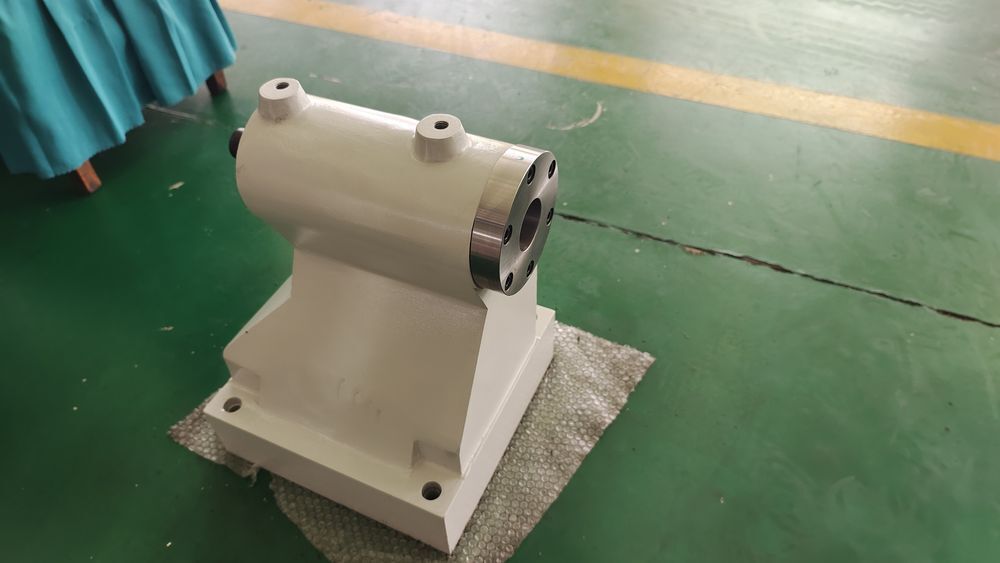

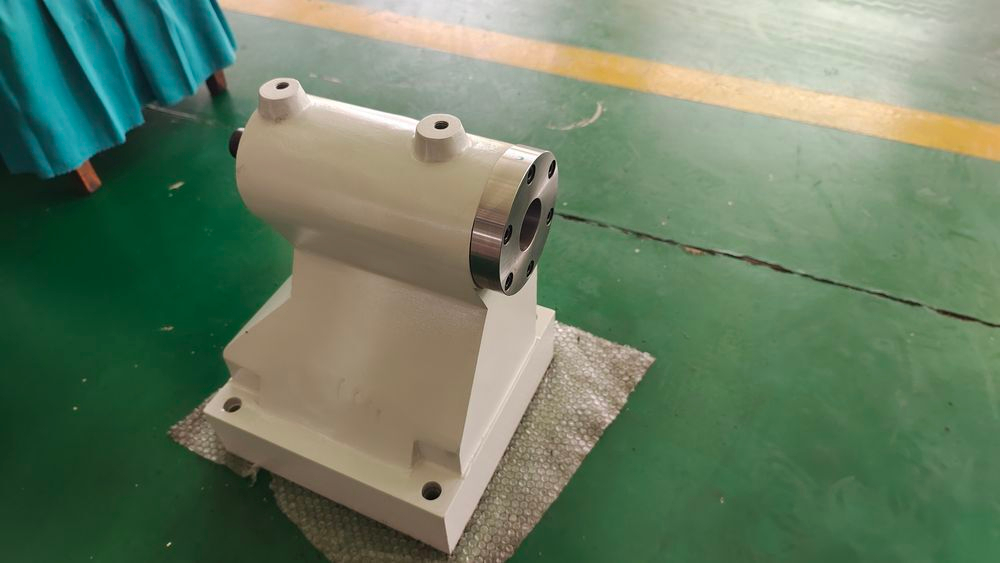

- Программно-управляемая задняя бабка: Повышает стабильность и точность при обработке длинных деталей.
- Высококачественные комплектующие: Использование деталей от известных производителей гарантирует надёжность и долговечность станка.
Эта модель предлагает комплексное решение для предприятий, ищущих универсальное и мощное оборудование для выполнения широкого спектра металлообработки.
Комплектация cтандартная
- Система ЧПУ SYNTEC 22TA
- Главный патрон 8 дюймов
- Второй патрон 6 дюймов
- Трансформатор

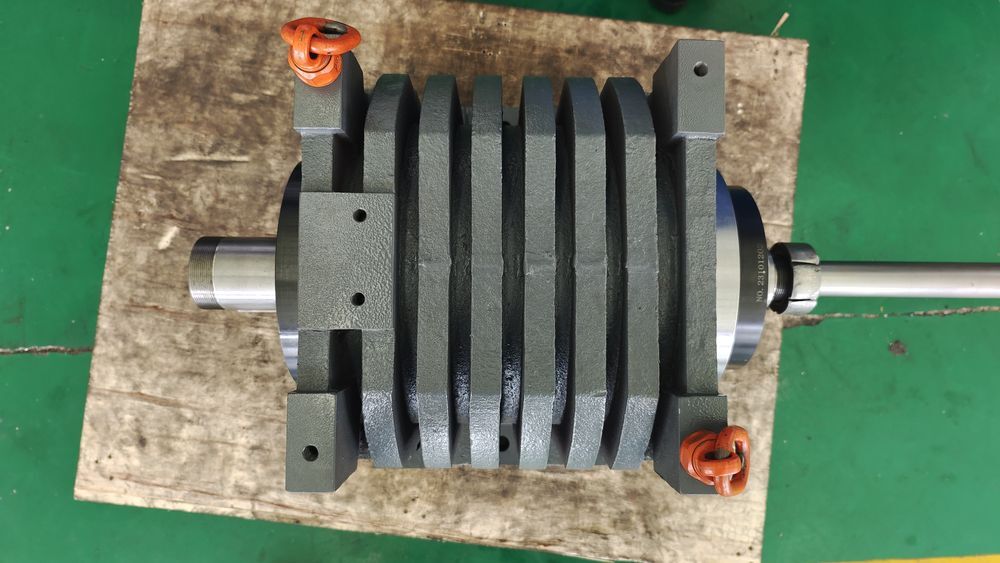

- Мотор-шпиндель 22кВт
- Датчик привязки Renishaw
- Деталеуловитель (на противошпиндель с конвейером)
- Воздушный пистолет
- Пистолет СОЖ
- Давление СОЖ 6 бар
- Защитная кабина
- Масляное охлаждение шпинделей

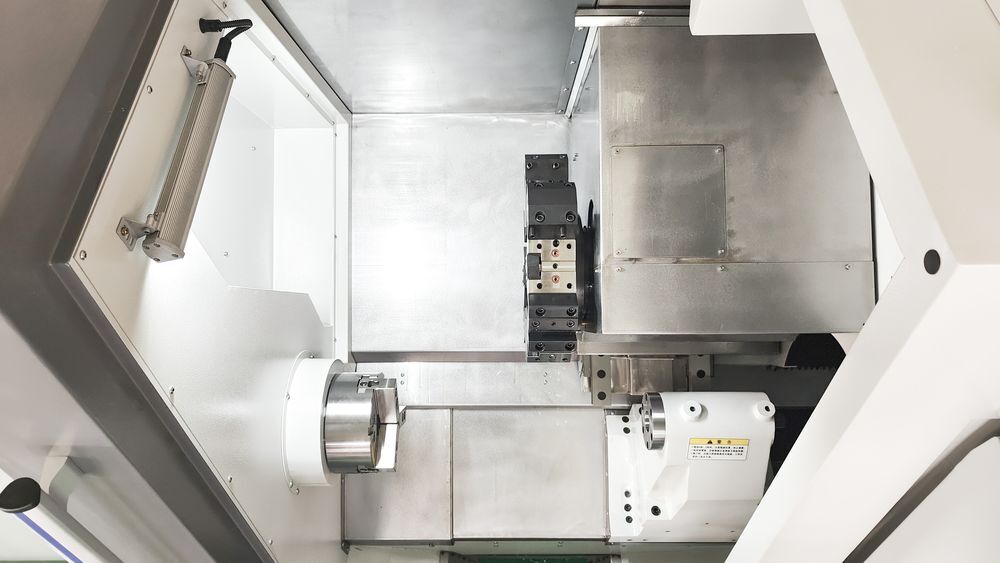

- Револьверная голова BMT65
- Конвейер для удаления стружки

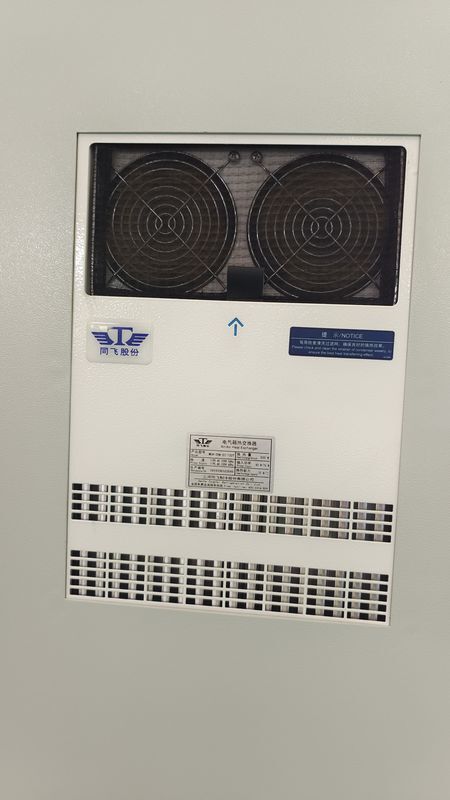

- Кондиционер электрошкафа
- Сигнальная лампа
- Освещение рабочей зоны
- Педаль для зажима/разжима патрона

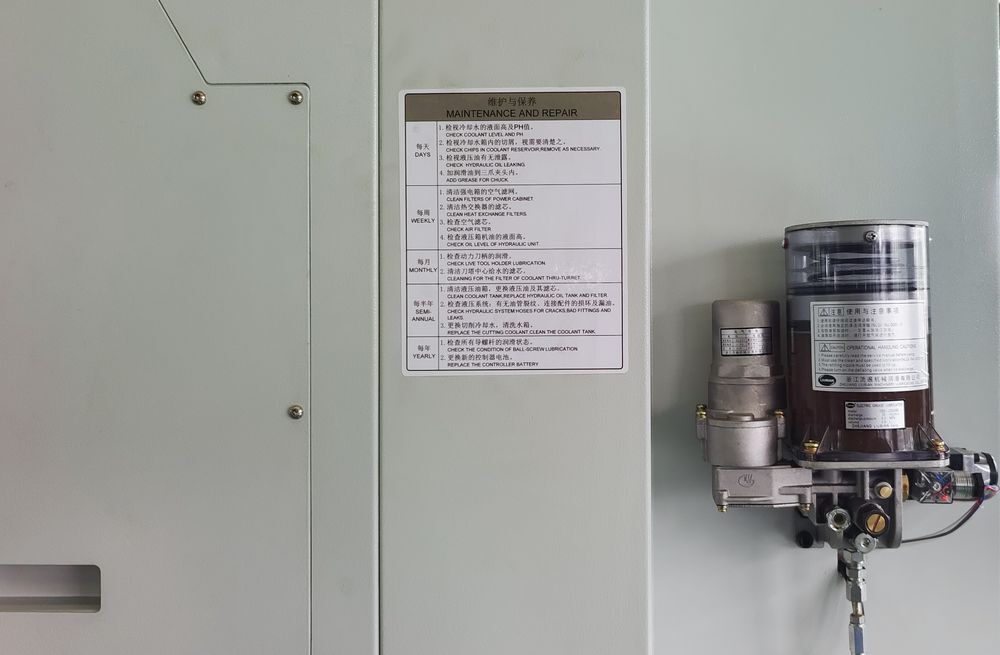

- Автоматическая система смазки
- Ручной маховичок управления
- Блокировка передней двери
- Документация на русском языке
- Двойной блок радиального инструмента BMT65 (наружный установ) □25х25 2шт.
- Двойной блок осевого инструмента инструмента BMT65 D40 3шт.
- Блок расточного инструмента BMT65 D40 3шт.
- Блок радиального инструмента (наружный установ) BMT-65 □25х25 2шт.
- Блок радиального инструмента BMT65 □25х25 2шт.
- Блок торцевого инструмента BMT-65 □25х25 1шт.
- Приводной блок 90° BMT65 ER32 1шт.
- Приводной блок 0° BMT65 ER32 1шт.
