Область применения

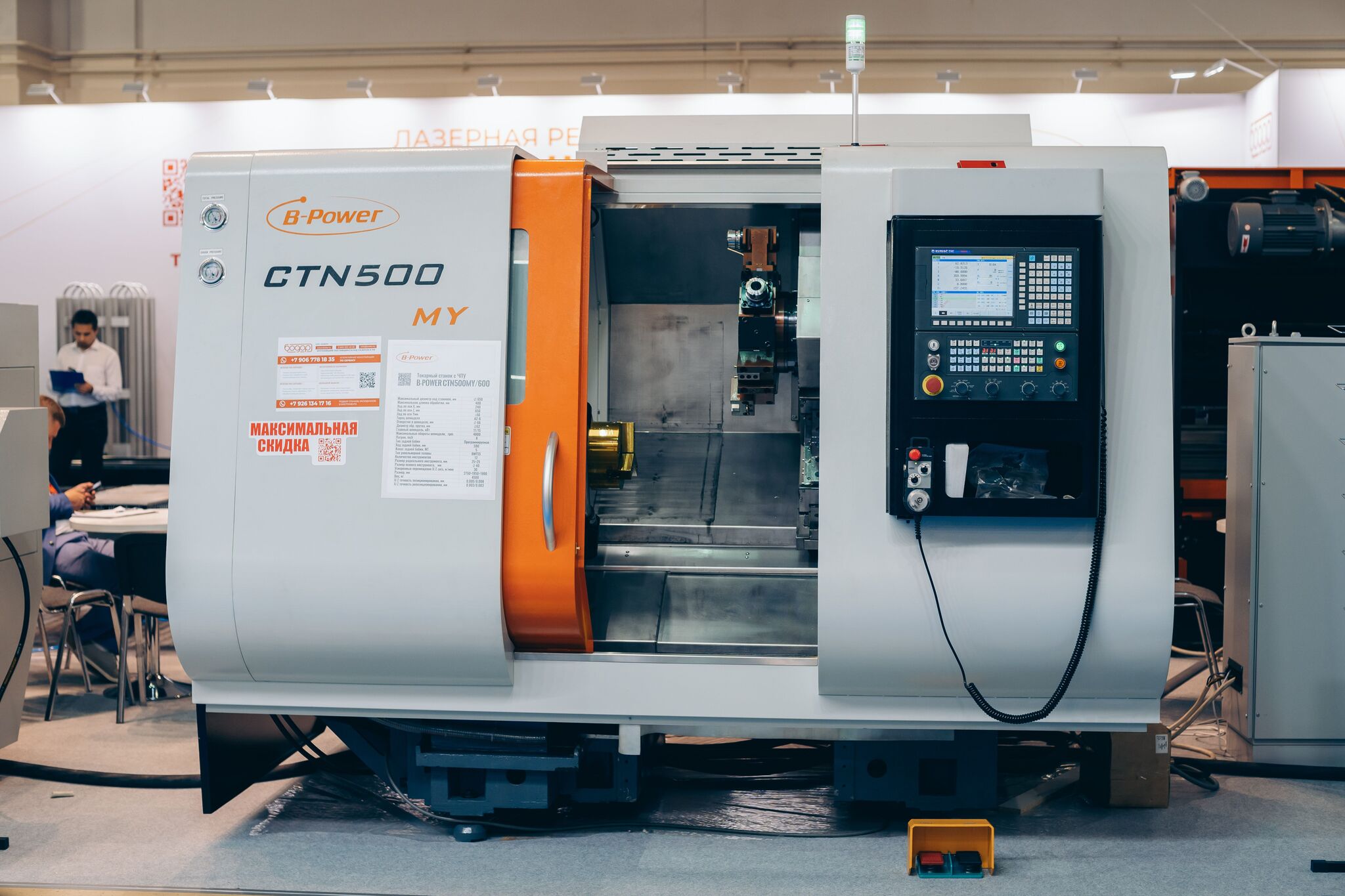

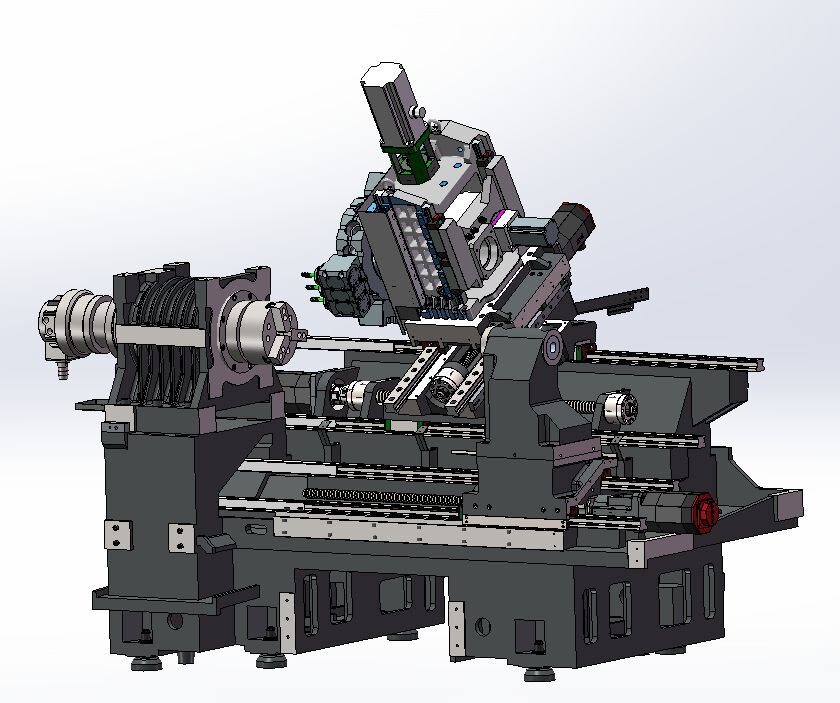

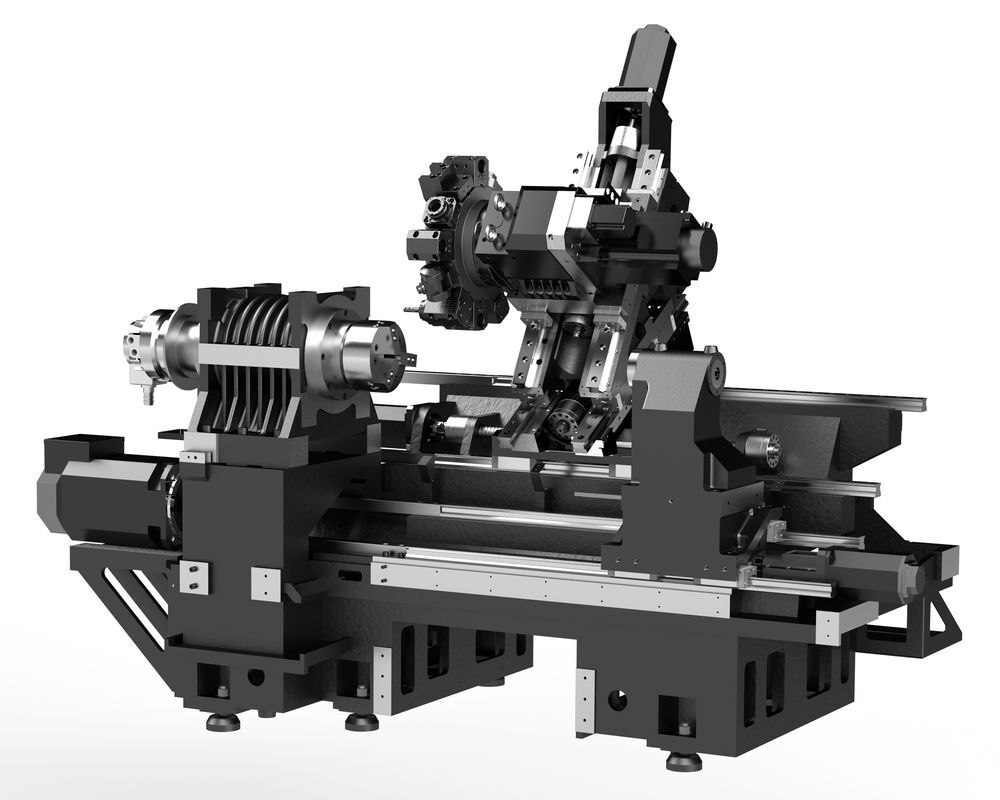

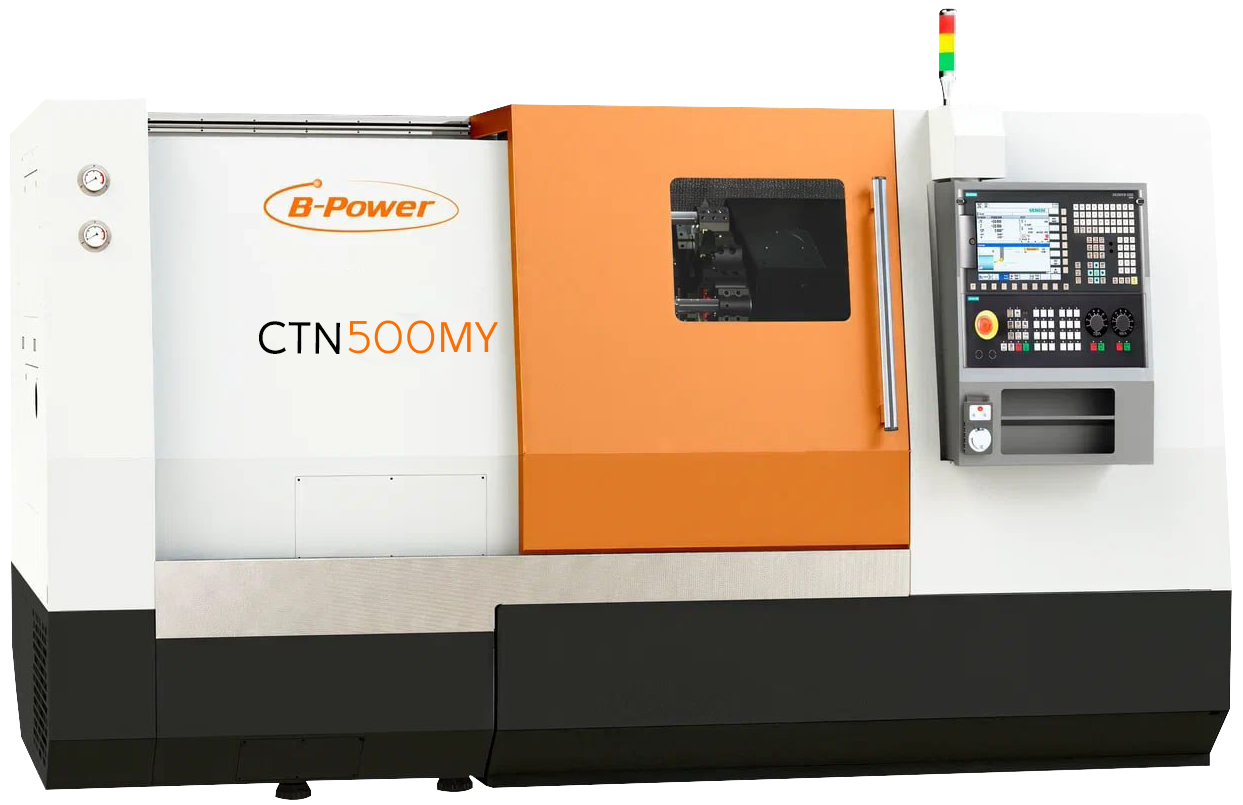

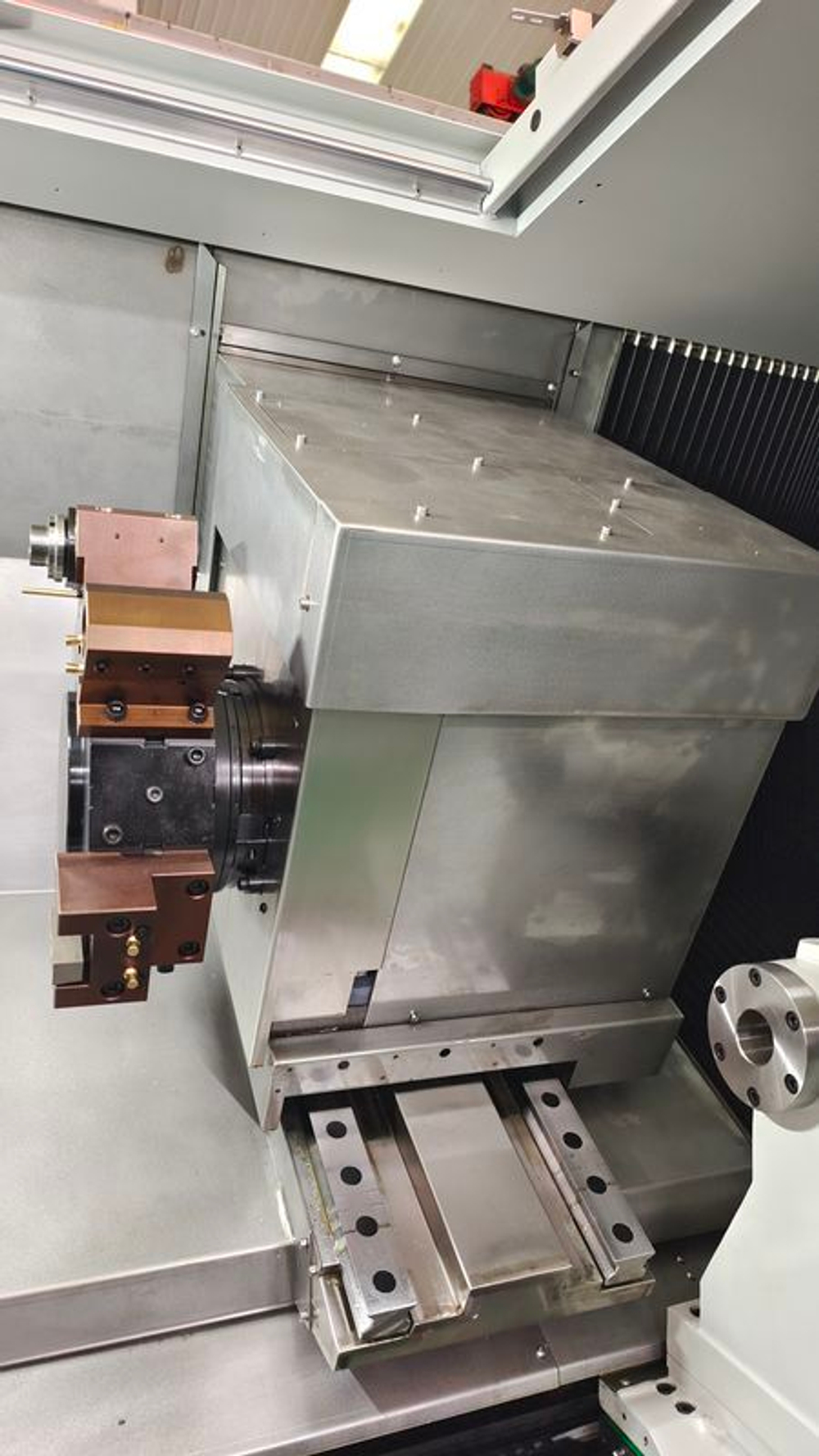

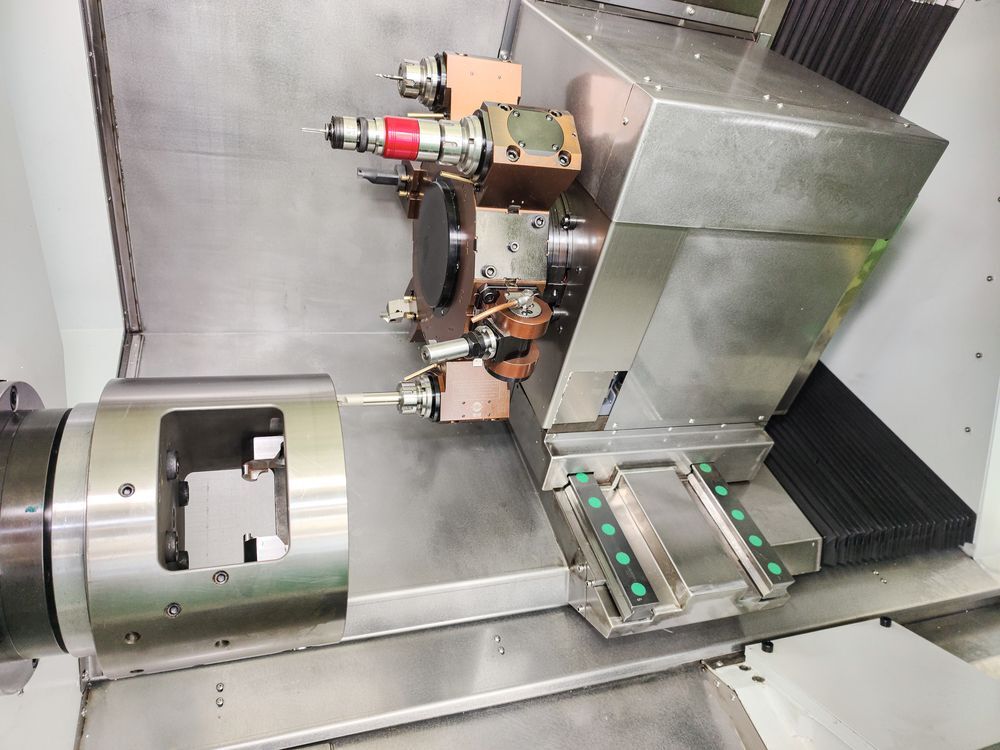

Модель CTN500/600MY оснащена осью Y и приводными инструментами, предоставляя возможность сложной токарно-фрезерной обработки. Это идеальное решение для производства деталей с высокими требованиями к точности, позволяя выполнение многоосевой обработки без переустановки заготовок.
Основные технические характеристики:
- Максимальный диаметр обработки над станиной: 650 мм.
- Максимальная длина обработки: 600 мм.
- Ходы по осям X, Z и Y: 240 мм, 650 мм и ±50 мм соответственно.
- Мощность главного шпинделя: 11/15 кВт.
- Максимальные обороты шпинделя: 4000 об/мин.
Сферы применения: Станок идеально подходит для производства сложных деталей в таких отраслях, как автомобилестроение, авиастроение и точное машиностроение. Он особенно ценится за возможность обработки малых и средних серий продукции, где требуется гибкость и быстрая смена задач.
CTN – это серия токарных станков, закрывающих большинство задач токарной и токарно-фрезерной обработки. Широкий выбор РМЦ от 600 мм до 2000 мм.
МОДЕЛЬНЫЙ РЯД
CTN_ – базовая модель с двумя осями X Z
CTN_M – приводной инструмент и ось C
CTN_MY – приводной инструмент, ось C, ось Y
CTN_S – базовая модель с двумя осями X Z, противошпиндель
CTN_MS – приводной инструмент, ось C, противошпиндель
CTN_MSY – приводной инструмент, ось C, ось Y, противошпиндель
Преимущества
- Версатильность: Приводные инструменты расширяют возможности станка, позволяя выполнять токарные, фрезерные и сверлильные работы без необходимости перекладки детали.
- Увеличенная рабочая зона: Длина обработки 1500 мм позволяет обрабатывать большие детали, что делает станок идеальным для индустрий, где требуются крупные и длинные компоненты.
- Высокая точность и повторяемость: Станок обеспечивает высокую точность позиционирования и репозиционирования, что необходимо для производства высококачественных деталей.

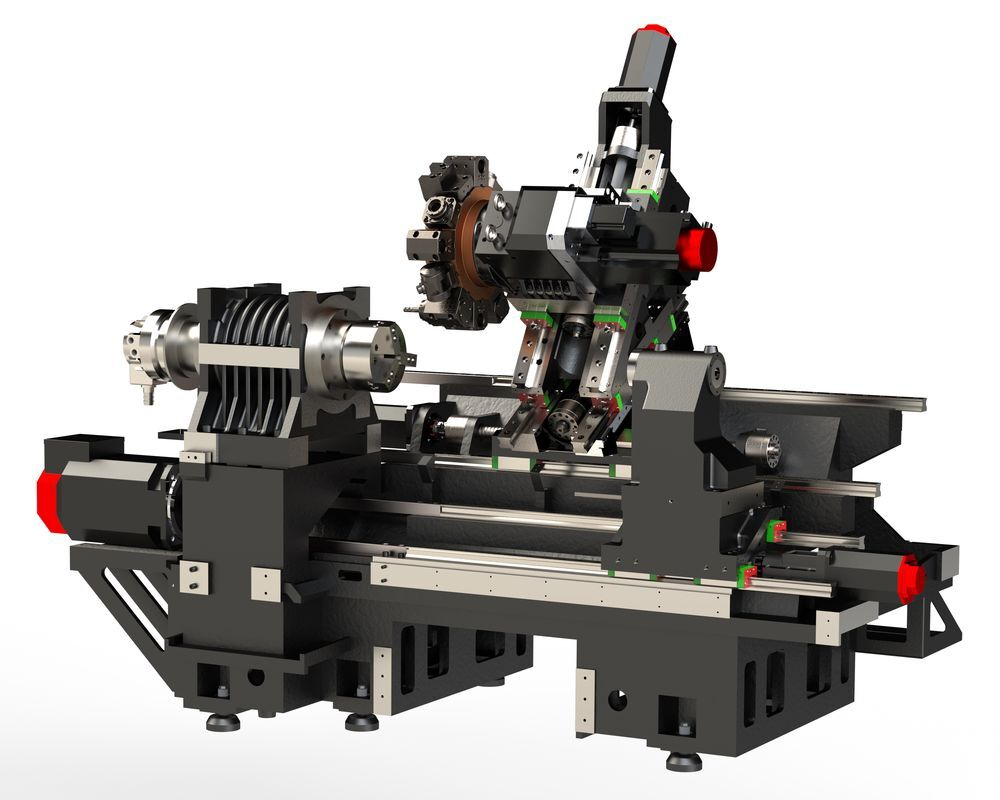

Конструктивные особенности

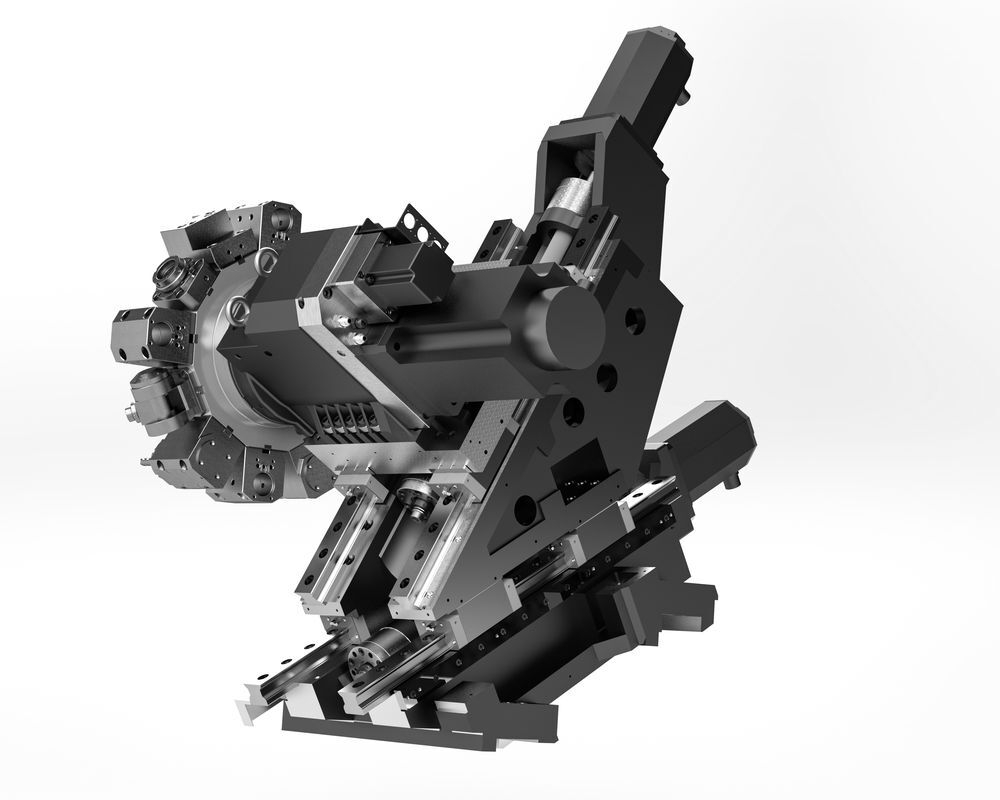

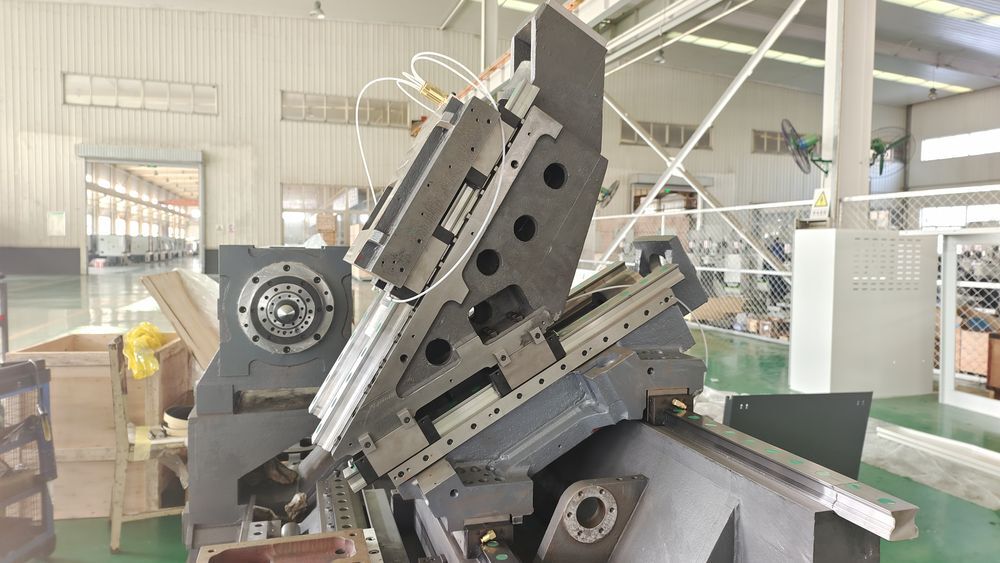

- Высокая гибкость и адаптивность: Ось Y добавляет дополнительные степени свободы в обработке, что позволяет выполнять сложные контуры и углубления.

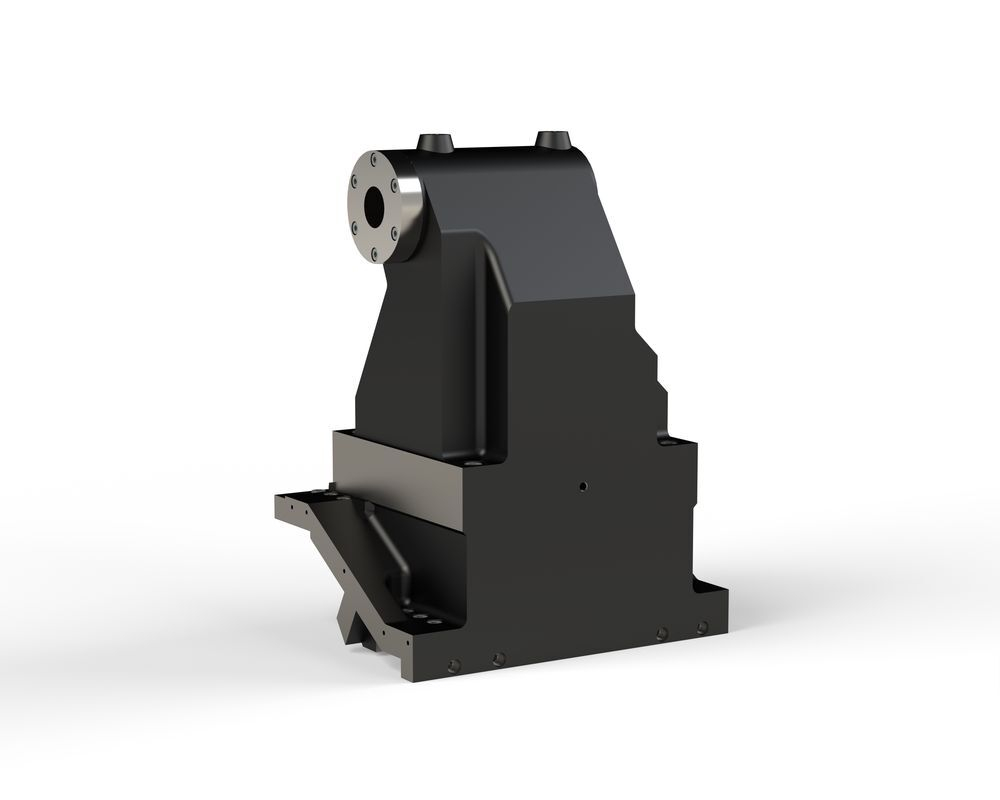

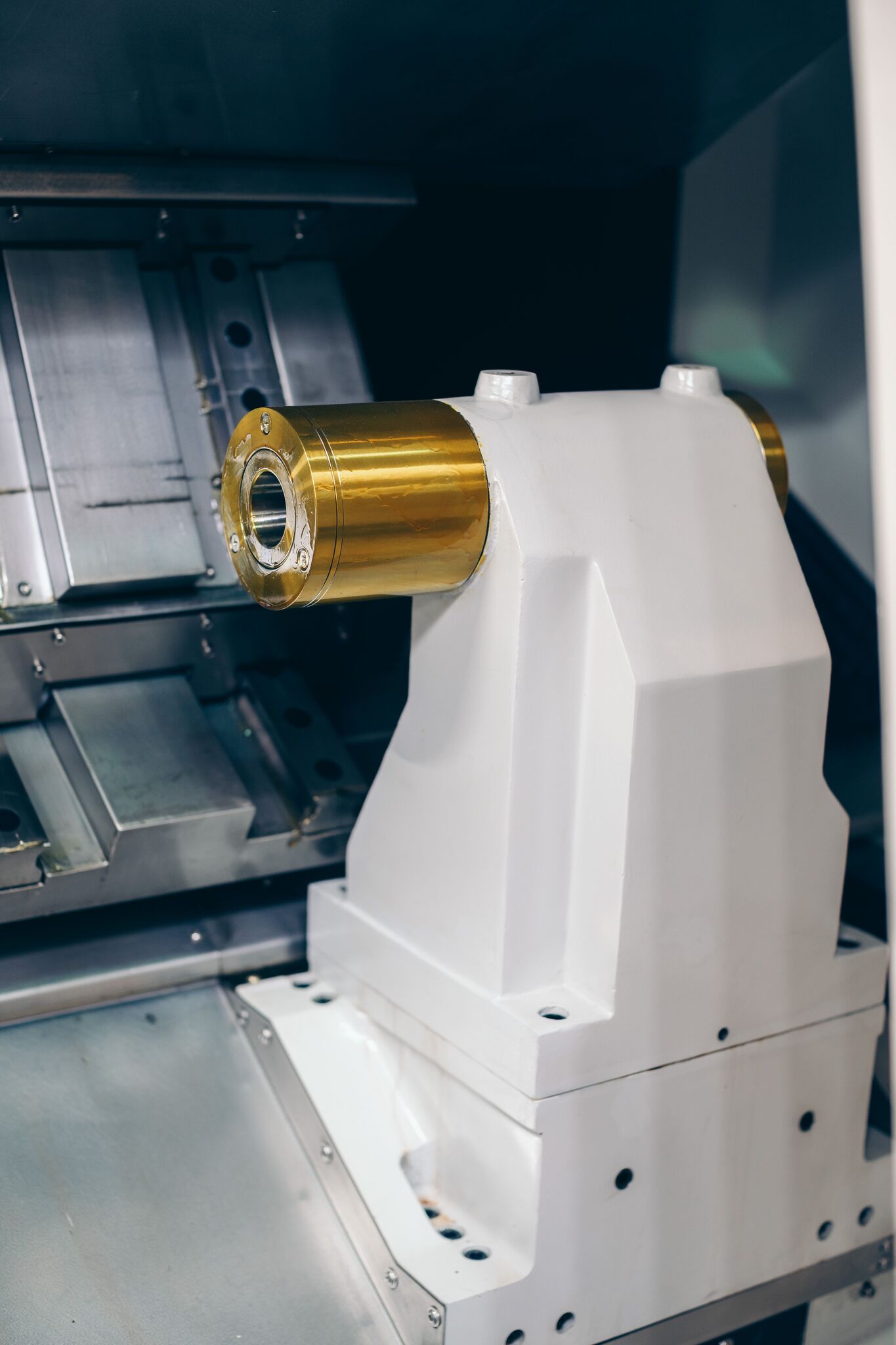

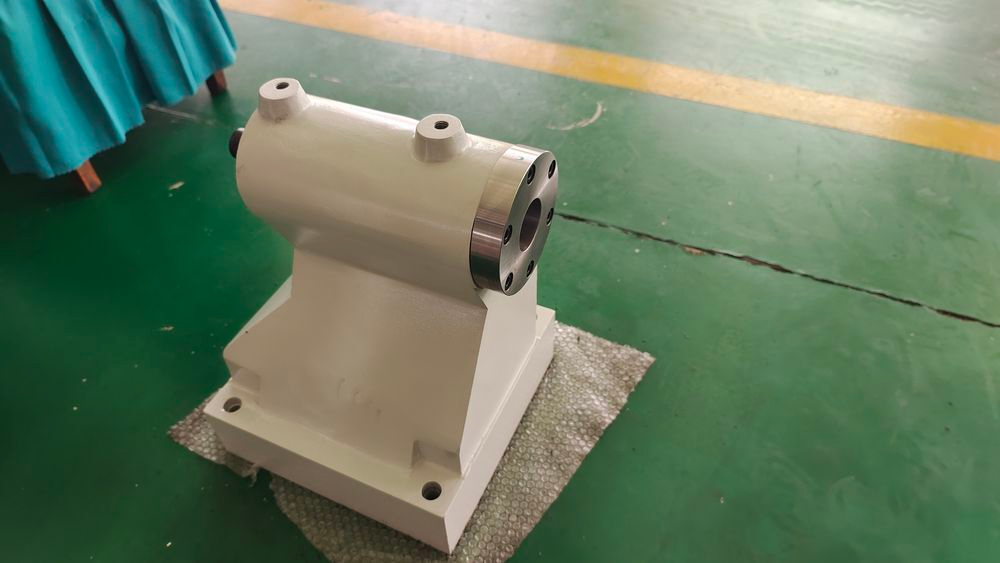

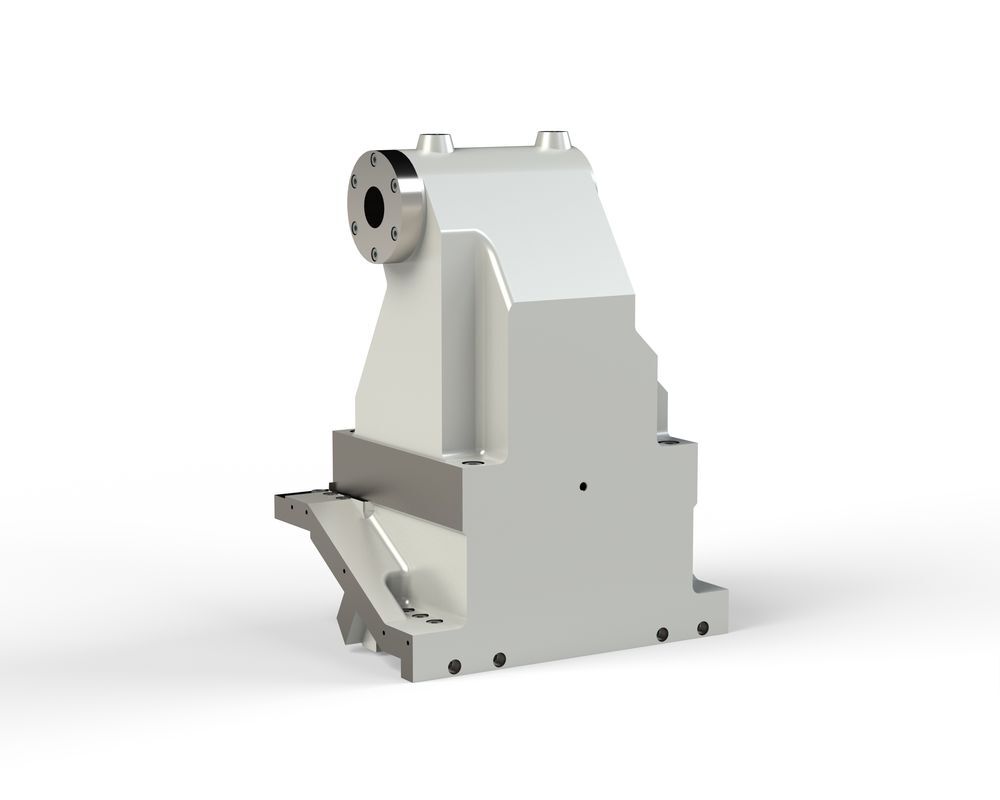

- Программно-управляемая задняя бабка: Улучшает стабильность и точность при обработке длинных и тяжёлых деталей.
- Компактные размеры: Несмотря на свои возможности, станок занимает относительно мало места на производственной площадке.
Этот станок представляет собой эффективное решение для компаний, стремящихся к максимальной точности и производительности в обработке деталей.
Комплектация cтандартная

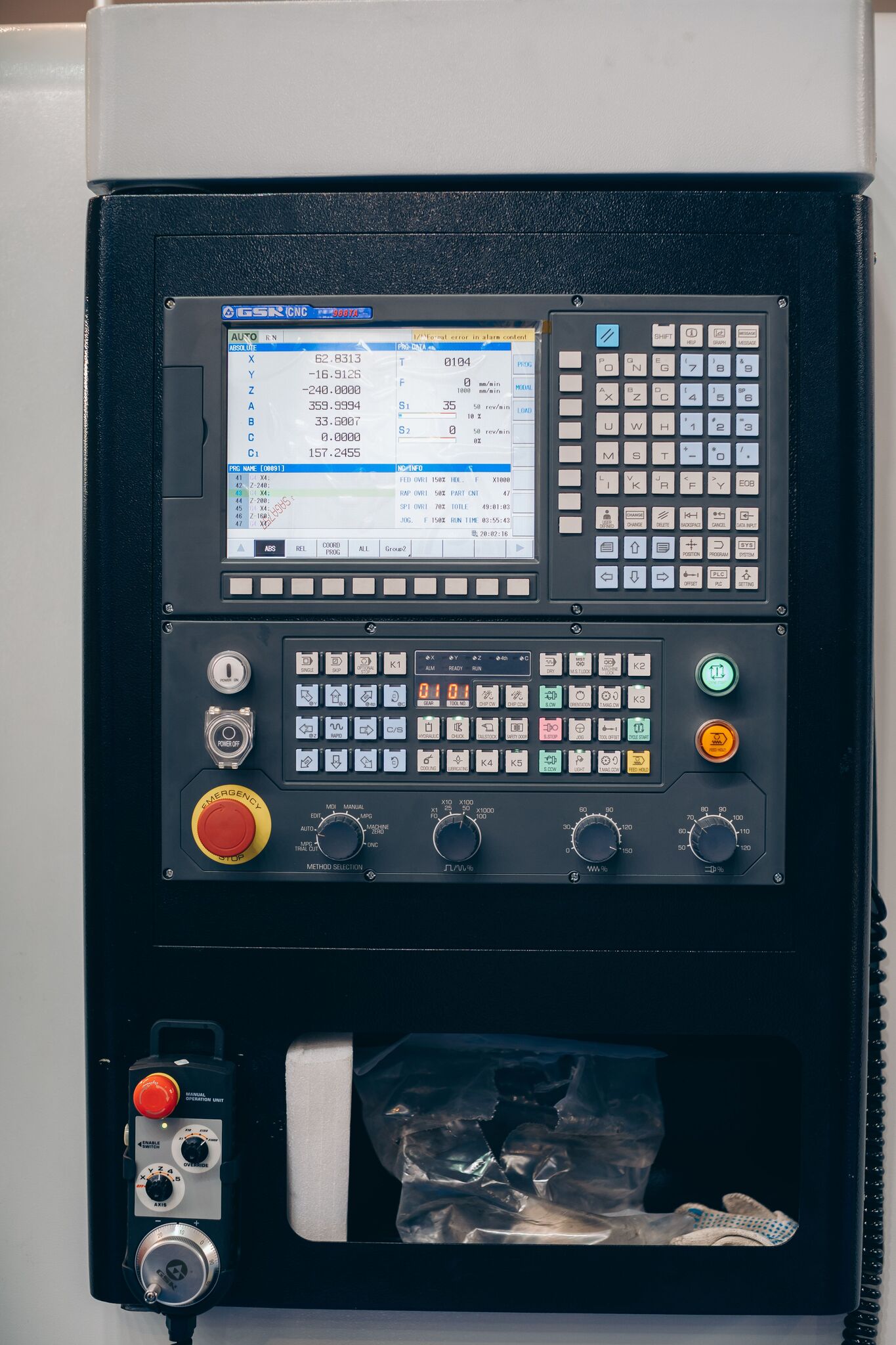

- Система ЧПУ GSK988TA

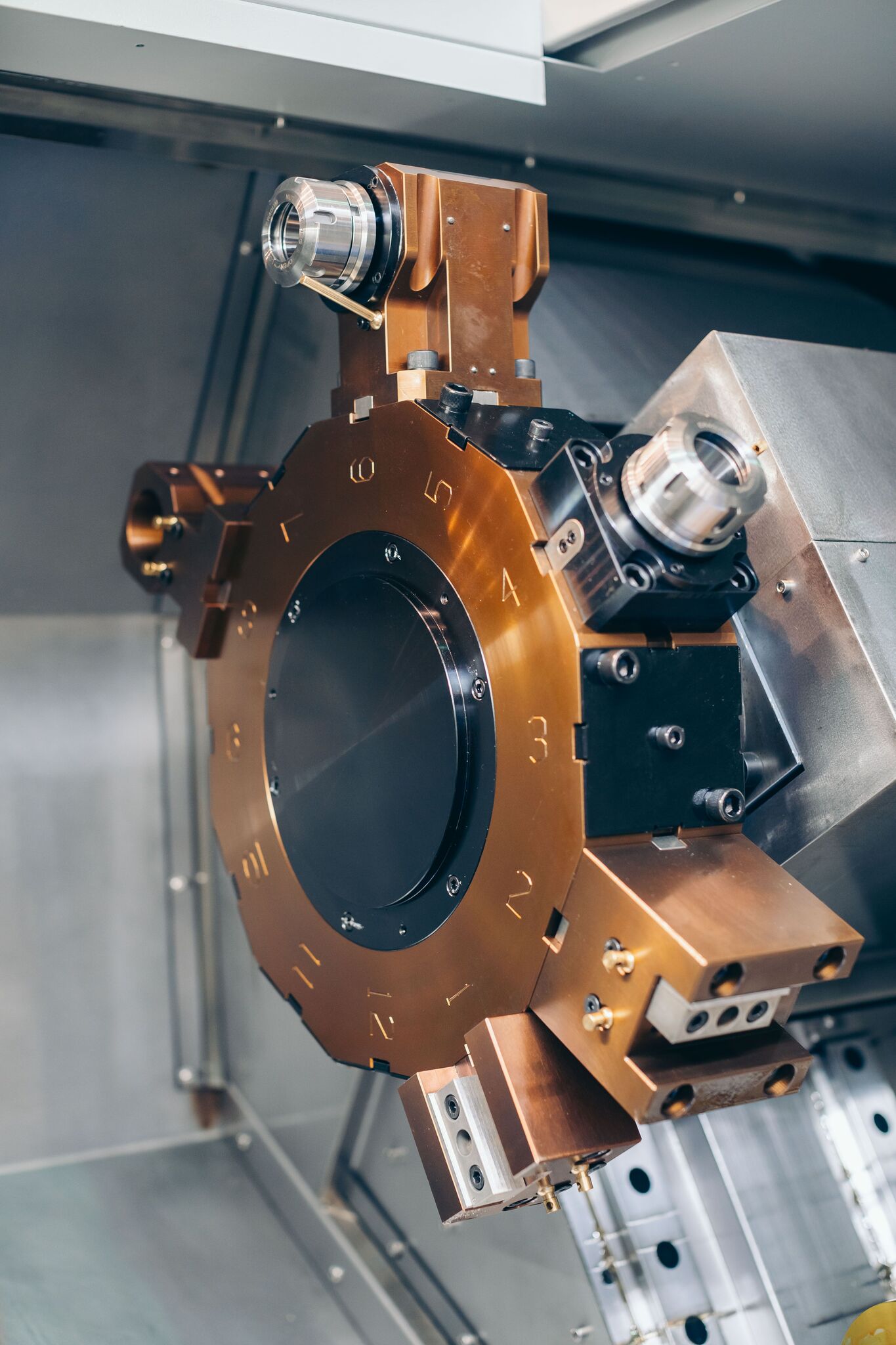

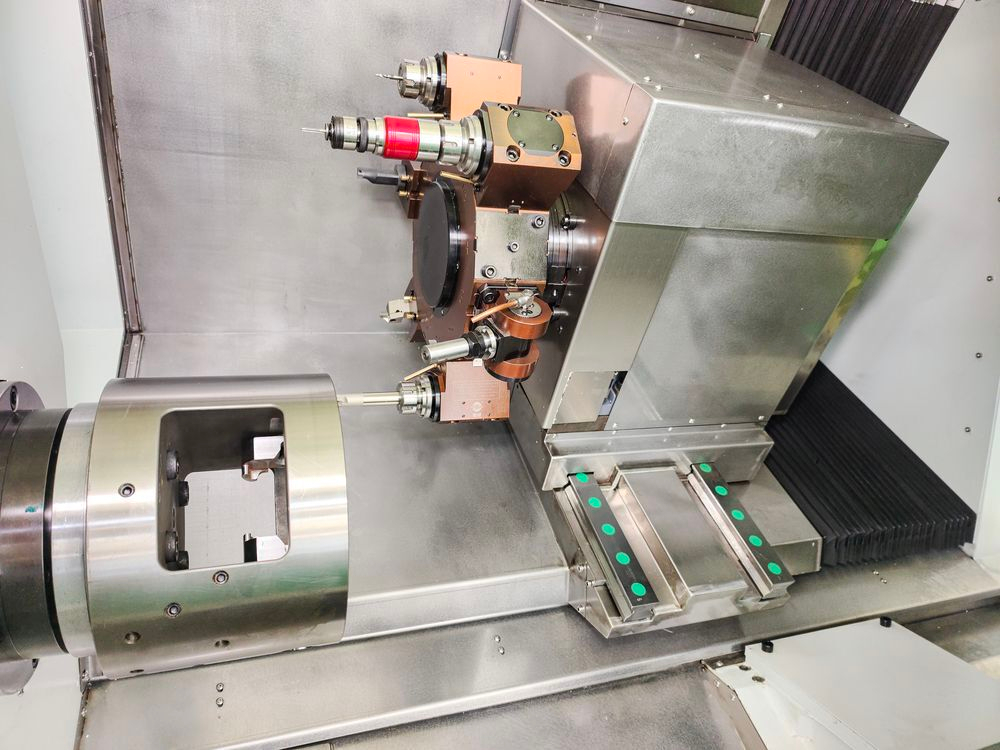

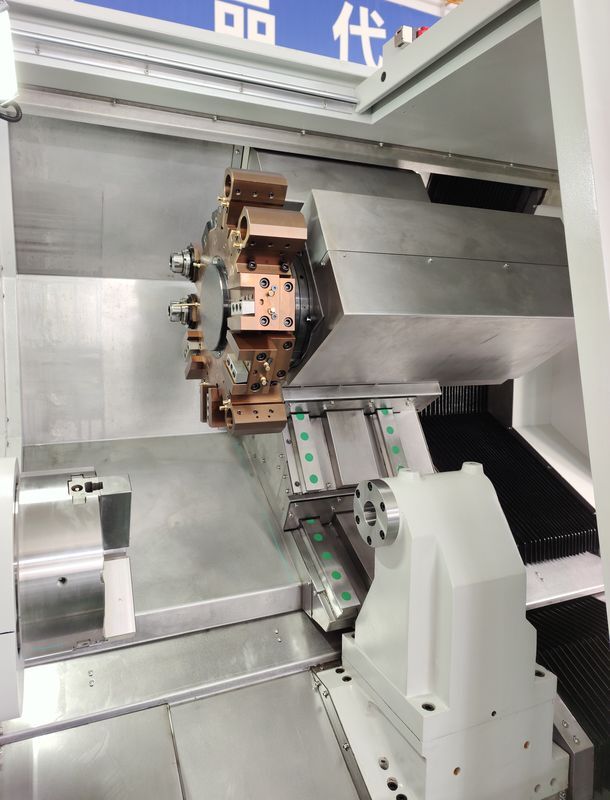

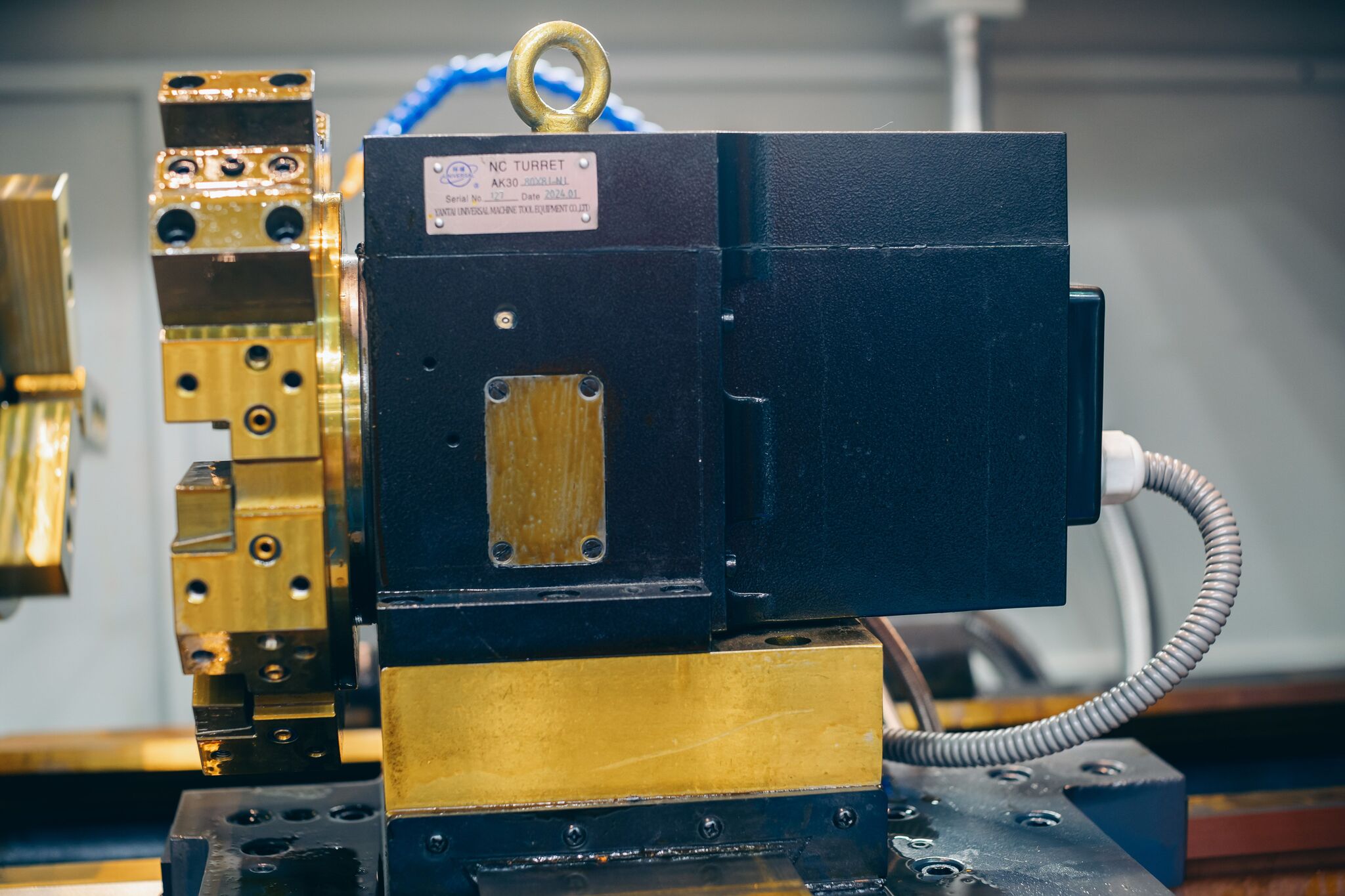

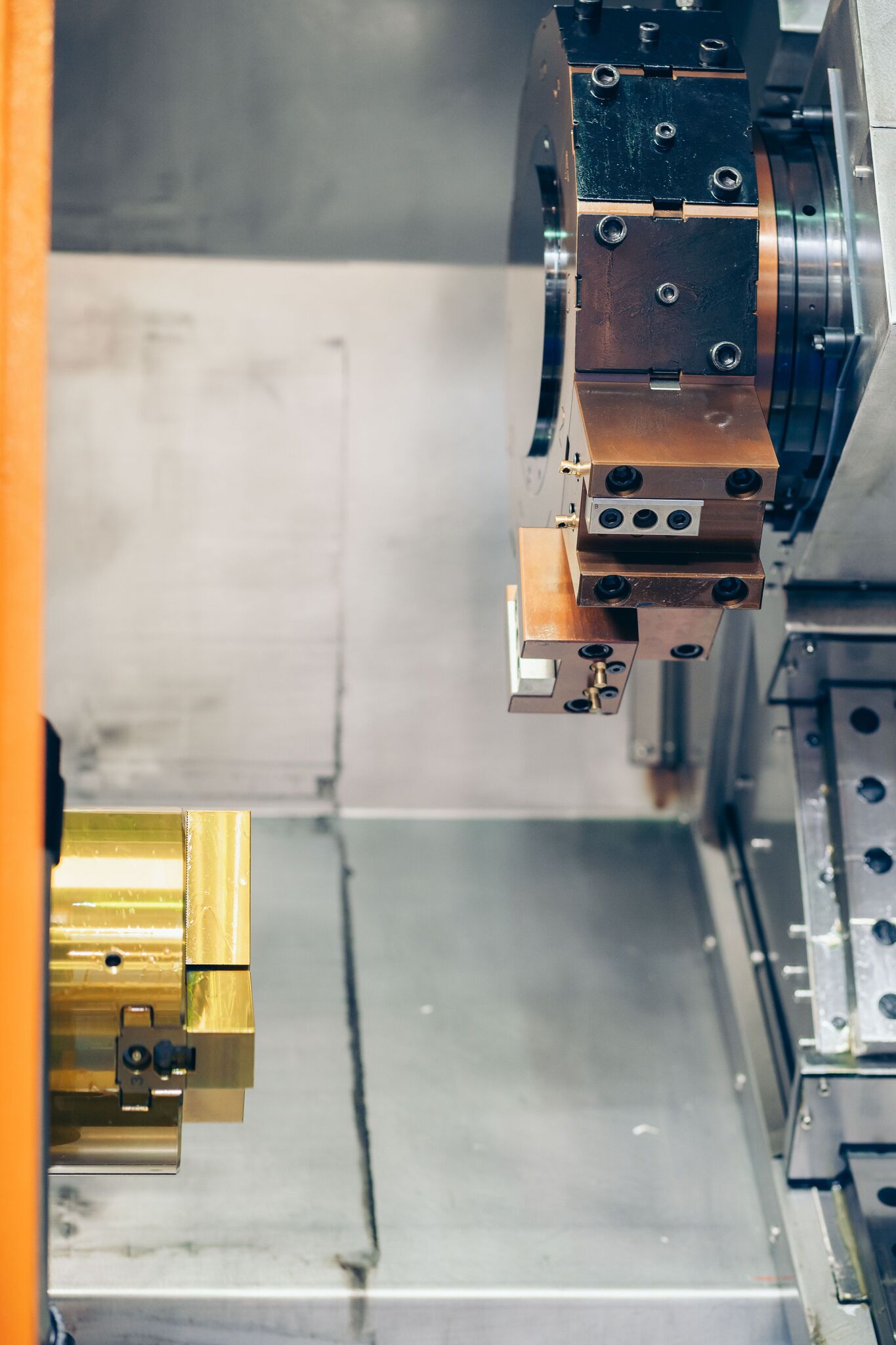

- Револьверная голова BMT65

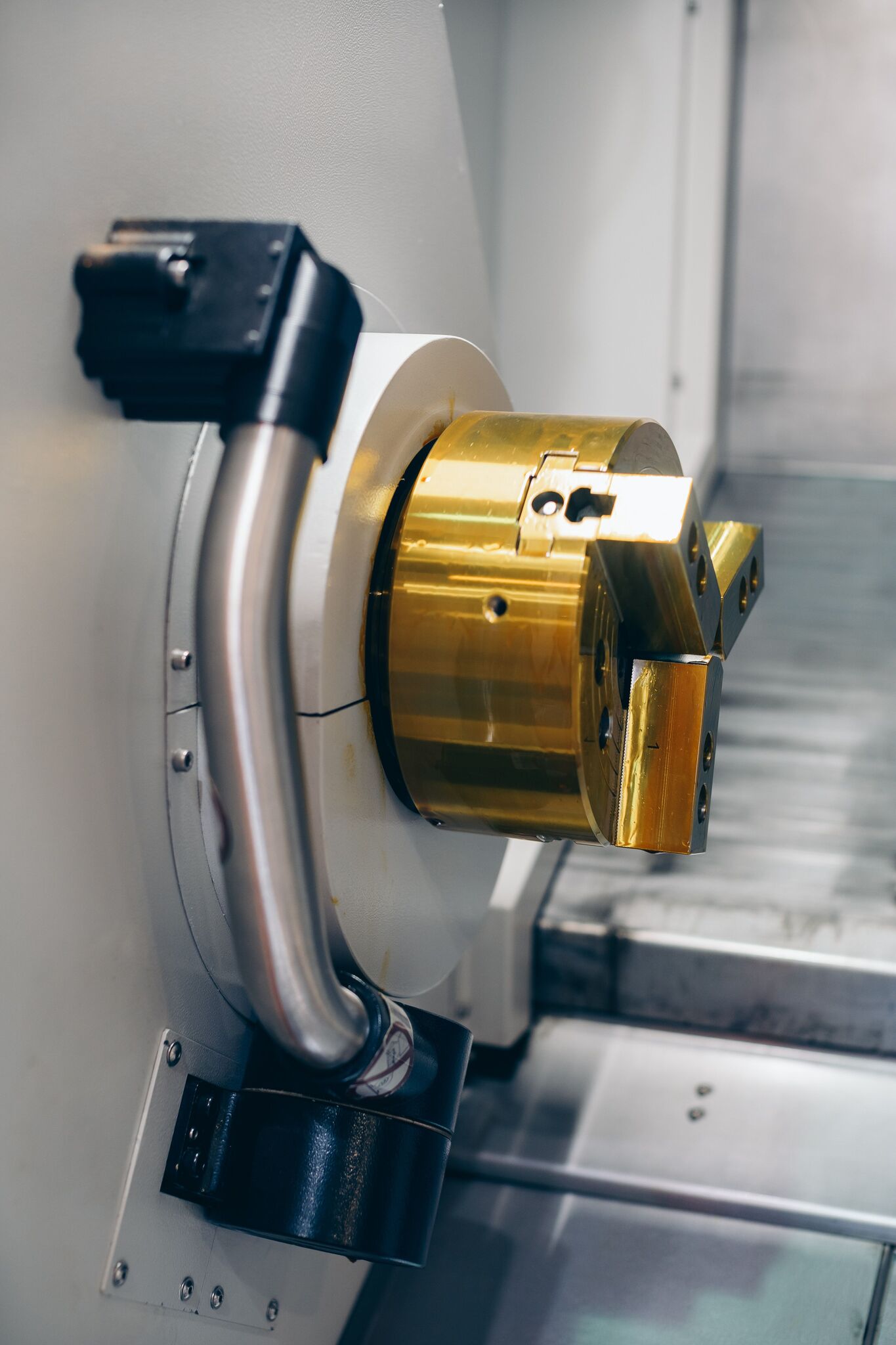

- Гидравлический патрон (Тайвань)
- Конвейер для удаления стружки

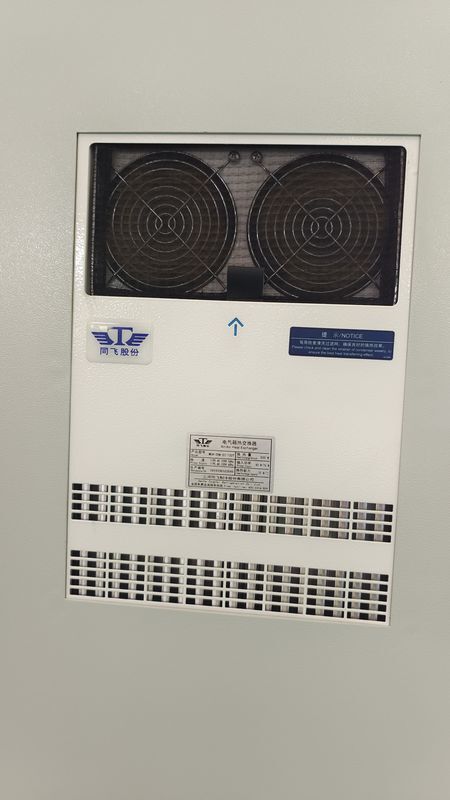

- Кондиционер электрошкафа
- Сигнальная лампа
- Датчик привязки Renishaw
- Освещение рабочей зона
- Педаль для зажима/разжима патрона

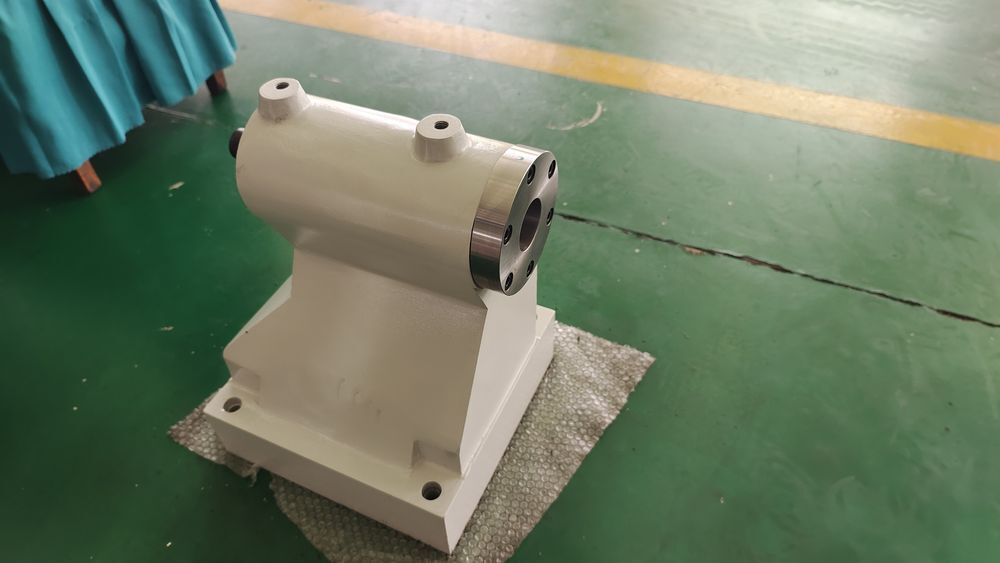

- Гидравлическая задняя бабка на сервоприводе с системой Built-in Activity Top
- Уловитель масляного тумана

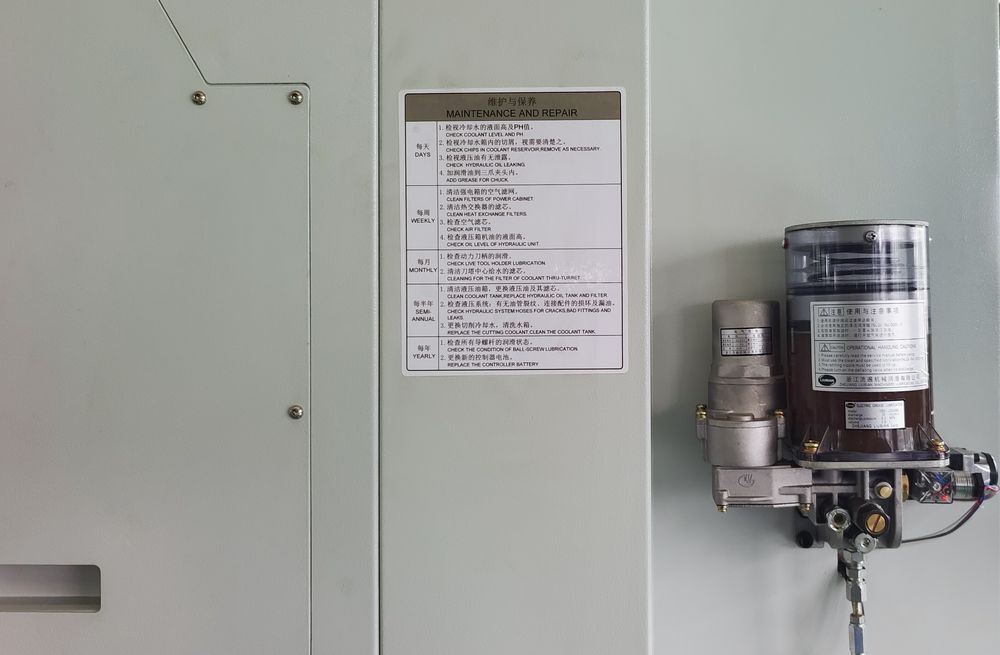

- Автоматическая система смазки
- Трансформатор
- Ручной маховичок управления
- Блокировка передней двери
- Блок осевого инструмента BMT-65 □25х25 3шт
- Блок радиального инструмента BMT65 □25х25 3шт
- Блок расточного инструмента BMT65 D40 4шт
- Приводной блок 0° BMT65 ER32 2шт
- Приводной блок 90° BMT65 ER32 2шт
