МОДЕЛЬ ОБОРУДОВАНИЯ: |
||
|

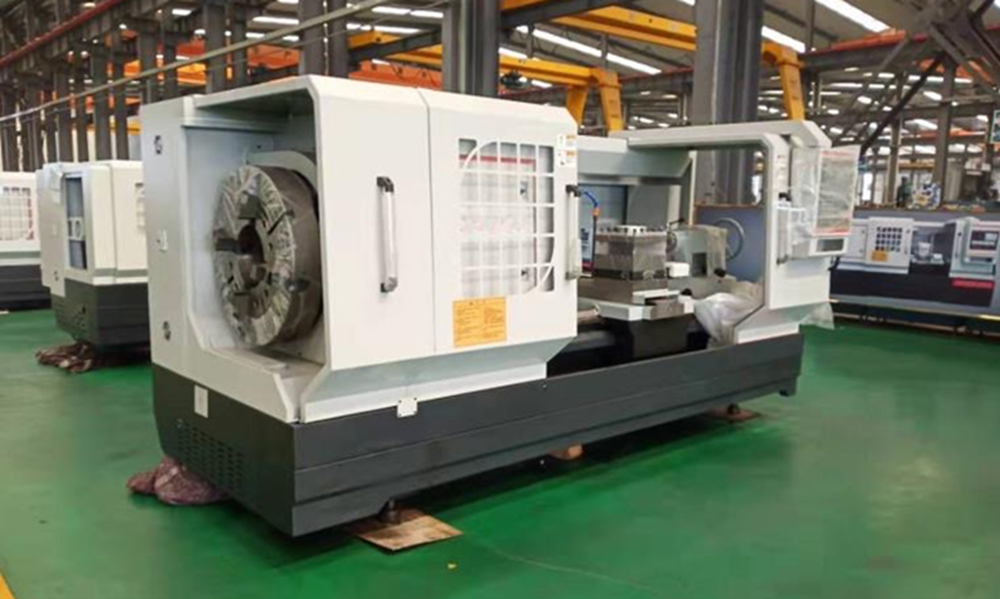

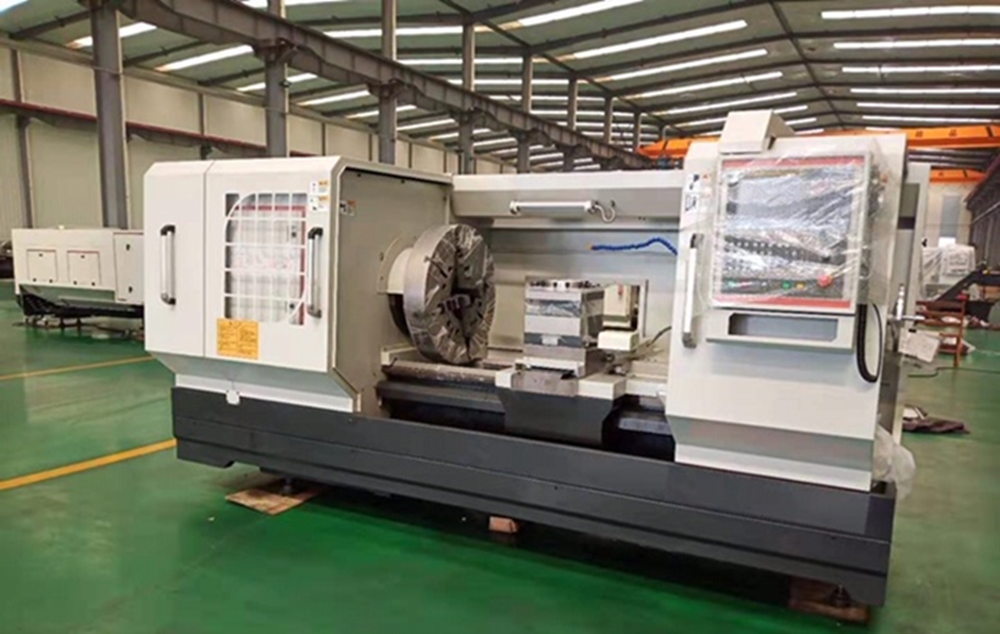

CNC2210 E25 |
||
|
СИСТЕМА ЧПУ: |
||
|
Siemens 808D (Опция: Fanuc 0iTF / Syntec 6TA) |
||
|
РАБОЧИЕ ПАРАМЕТРЫ: |
||
|
Максимальный диаметр вращение заготовки над станиной |
мм |
Ø 800 |
|
Максимальный диаметр обработки |
мм |
Ø 520 |
|
Максимальная длина обработки |
мм |
1000 (Опция: 2 000 / 3 000) |
|
Обрабатываемый диаметр трубы |
мм |
Ø 50 – 220 |
|
ШПИНДЕЛЬ: |
||
|
Размер патронов (переднего и заднего) |
мм |
500 |
|
Тип патронов (переднего и заднего) |
Гидравлический |
|
|
Сквозное отверстие в шпинделе |
мм |
Ø 225 |
|
Диапазон частот вращения шпинделя |
мин-1 |
20-550 (20～50, 25～100, 50～200, 120～550) |
|
Кол-во ступеней частот вращения шпинделя |
шт |
4 |
|
Мощность электродвигателя (Максимальная / Постоянная) |
кВт |
15 / 11 (Опция 18,5 / 11) |
|
Тип привода шпинделя |
Редуктор |
|
|
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ: |
||
|
Ход по осям «X / Z» |
мм |
320 / 750 |
|
ИНСТРУМЕНТАЛЬНЫЙ УЗЕЛ: |
||
|
Емкость |
позиций |
4 |
|
Тип привода инструментального блока |
Электрический |
|
|
Размер сечения резца |
мм |
□ 32 × 32 (Опция 40 × 40 / 50 × 50) |
|
ЗАДНЯЯ БАБКА: |
||
|
Конус |
КМ №5 |
|
|
Ход пиноли |
мм |
100 |
|
Перемещение задней бабки |
мм |
250 |
|
Диаметр пиноли |
мм |
100 |
|
ГАБАРИТЫ И ВЕС: |
||
|
Длина |
мм |
3 300 |
|
Ширина |
мм |
1 880 |
|
Высота |
мм |
1 900 |
|
Вес |
кг |
5 700 |
