МОДЕЛЬ ОБОРУДОВАНИЯ: |
|||
|

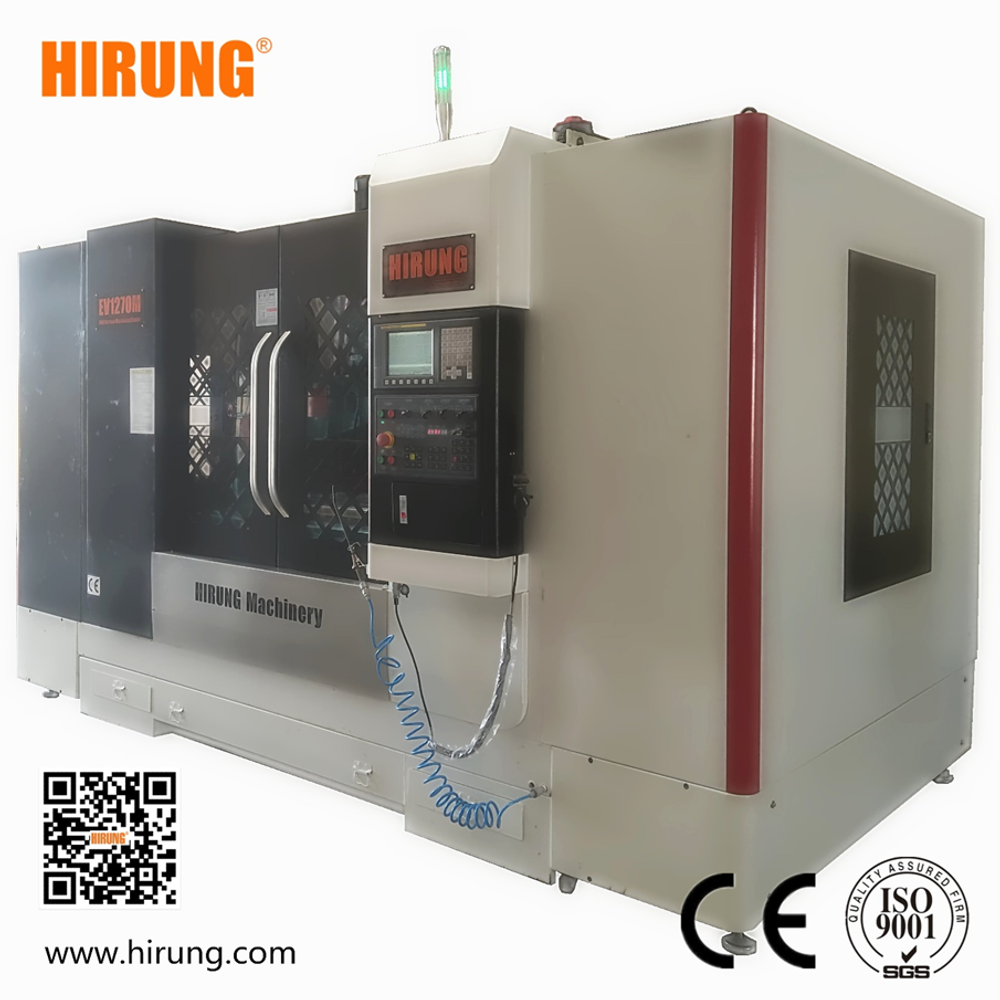

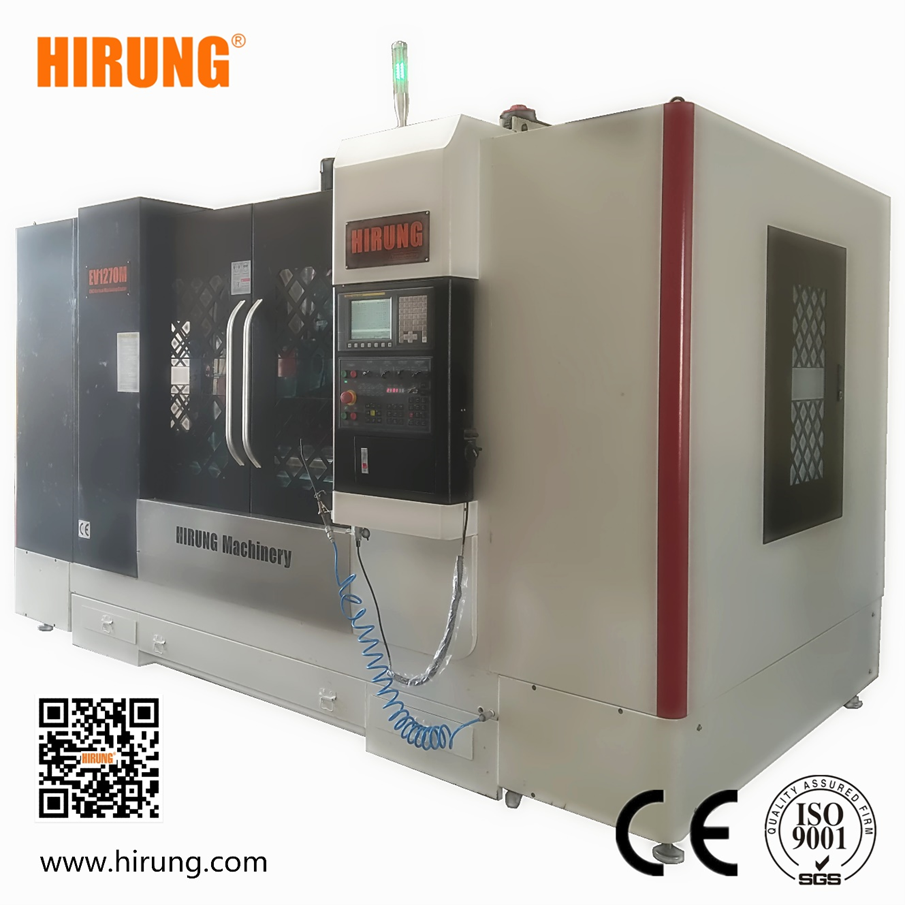

EV1270L |
|||
|
СИСТЕМА ЧПУ: |
|||
|
FANUC 0iMF (Опция: Siemens 828D / Mitsubishi M80B / Syntec 22TA) |
|||
|
ПЕРЕМЕЩЕНИЯ: |
|||
|
Ось X |
мм |
1 200 |
|
|
Ось Y |
мм |
700 |
|
|
Ось Z |
мм |
700 |
|
|
Расстояние от центра шпинделя до колонны |
мм |
785 |
|
|
Расстояние от торца шпинделя до стола |
мм |
120 – 820 |
|
|
РАБОЧИЙ СТОЛ: |
|||
|
Размеры стола |
мм |
1 360 х 700 |
|
|
Максимальная нагрузка на стол |
кг |
1 400 |
|
|
Т-образные пазы |
мм |
18 х 5 |
|
|
ШПИНДЕЛЬ: |
|||
|
Конус шпинделя |
BT40 (Опция BBT40 / HSK-A63) |
||
|
Скорость шпинделя |
об/мин |
10 000 (Опция 16 000 / 18 000 / 24 000) |
|
|
Мощность двигателя шпинделя |
кВт |
11 / 15 (Опция 15 / 18,5) |
|
|
Привод шпинделя |
Ременный |
||
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА: |
|||
|
Количество |
шт |
24 |
|
|
Способ смены инструмента |
Двунаправленный выбор режущего инструмента |
||
|
Время смены инструмента |
сек |
1,6 |
|
|
Максимальный вес |
кг |
8 |
|
|
Максимальный длина |
мм |
300 |
|
|
Максимальная диаметр |
мм |
80 / 130 |
|
|
ГАБАРИТЫ И ВЕС: |
|||
|
Длина |
мм |
3 700 |
|
|
Ширина |
мм |
3 000 |
|
|
Высота |
мм |
3 000 |
|
|
Вес |
кг |
9 300 |
|
