МОДЕЛЬ ОБОРУДОВАНИЯ: |
|||
|

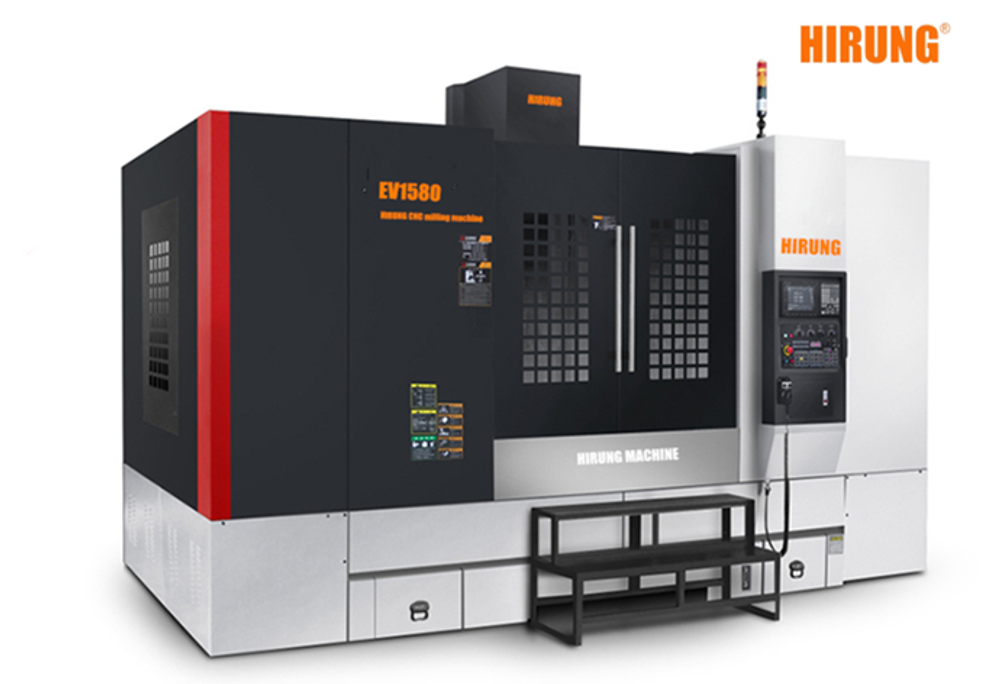

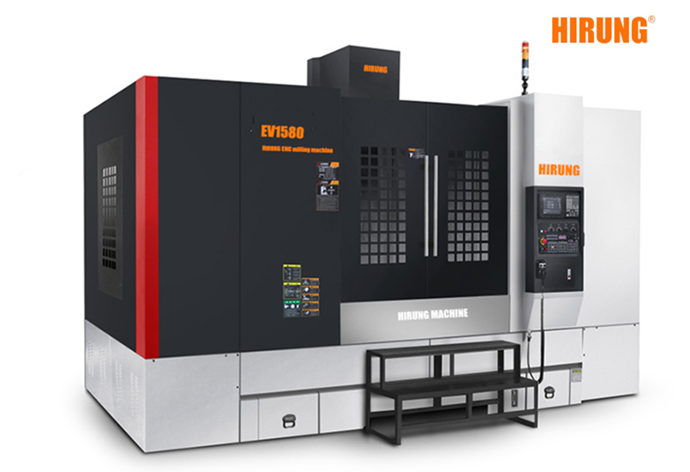

EV1580L |
|||
|
СИСТЕМА ЧПУ: |
|||
|
FANUC 0iMF (Опция: Siemens 828D / Mitsubishi M80B / Syntec 22TA) |
|||
|
ПЕРЕМЕЩЕНИЯ: |
|||
|
Ось X |
мм |
1 600 |
|
|
Ось Y |
мм |
800 |
|
|
Ось Z |
мм |
700 |
|
|
Расстояние от центра шпинделя до колонны |
мм |
850 |
|
|
Расстояние от торца шпинделя до стола |
мм |
160 – 860 |
|
|
РАБОЧИЙ СТОЛ: |
|||
|
Размеры стола |
мм |
1 700 х 800 |
|
|
Максимальная нагрузка на стол |
кг |
2 000 |
|
|
Т-образные пазы |
мм |
22 х 5 |
|
|
ШПИНДЕЛЬ: |
|||
|
Конус шпинделя |
BT50 (Опция BBT40 / HSK-A63 / HSK-A100) |
||
|
Скорость шпинделя |
об/мин |
6 000 (Опция 10 000 / 12 000 / 16 000 / 18 000 / 24 000) |
|
|
Мощность двигателя шпинделя |
кВт |
15 / 18,5 (Опция 18,5 / 22) |
|
|
Привод шпинделя |
Ременный (Опция мотор-шпиндель) |
||
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА: |
|||
|
Количество |
шт |
24 (Опция 32 / 40) |
|
|
Способ смены инструмента |
Двунаправленный выбор режущего инструмента |
||
|
Время смены инструмента |
сек |
1,6 |
|
|
Максимальный вес |
кг |
8 |
|
|
Максимальный длина |
мм |
300 |
|
|
Максимальная диаметр |
мм |
80 / 130 |
|
|
ГАБАРИТЫ И ВЕС: |
|||
|
Длина |
мм |
4 100 |
|
|
Ширина |
мм |
3 200 |
|
|
Высота |
мм |
3 250 |
|
|
Вес |
кг |
12 000 |
|
