Представьте, что вам нужно сделать сложную деталь из сверхтвердой стали, которая сломает любую фрезу. Или прорезать в закаленном металле контур толщиной с человеческий волос с идеальной точностью. Обычный станок здесь бессилен. Но есть технология, которая работает там, где бессильна механика — электроэрозионная обработка (ЭЭО).
В этой статье мы простыми словами, без сложных формул, разберем, что это за технология, как она работает и почему без нее сегодня невозможно представить современное производство пресс-форм, штампов и авиационных деталей.
1. Немного истории: случайное открытие с большими последствиями
Как это часто бывает с великими изобретениями, электроэрозионная обработка была открыта случайно. В 1940-х годах советские ученые Борис и Наталья Лазаренко изучали, как электрические разряды разрушают контакты.
Они поместили электроды в жидкий диэлектрик (масло) и заметили удивительную вещь: жидкость мутнела, а на электродах появлялись мелкие металлические шарики. Ученые поняли: электрическая искра выбивает микроскопические частицы металла. И задались вопросом: а что, если использовать это разрушение во благо?
Так родилась идея электроэрозионной обработки. Лазаренко создали первый станок, который мог контролируемо разрушать металл электрическими разрядами, копируя форму инструмента . Сегодня эта технология — основа прецизионного производства во всем мире.
2. Суть технологии: как искра режет металл
Если объяснять совсем просто, электроэрозионная обработка — это когда металл «распыляют» электрическими искрами.
Представьте, что вы подносите электрод к металлической заготовке. Между ними возникает электрический разряд — искра. Температура в канале разряда достигает от 8000 до 40 000°C . Этого достаточно, чтобы мгновенно расплавить и даже испарить микроскопический участок металла.
Процесс происходит в жидкости (диэлектрике), которая:
-
Не дает искре бить хаотично;
-
Охлаждает расплавленные частицы;
-
Смывает продукты эрозии.
Так, шаг за шагом, импульс за импульсом, станок с ЧПУ «выкусывает» из заготовки нужную форму. Звучит медленно, но современные генераторы выдают тысячи импульсов в секунду, обеспечивая высокую производительность.
3. Ключевые компоненты системы ЭЭО
Чтобы понять, как работает электроэрозионный станок, нужно знать его основные элементы.
3.1. Электрод-инструмент
Это «резец», который не касается металла. В зависимости от типа обработки он может быть:
-
Проволокой (латунь, медь, вольфрам) — для вырезания контуров;
-
Фасонным электродом (графит, медь) — для получения полостей.
Графитовые электроды идеальны для больших форм и глубоких полостей благодаря термостойкости, медные — для сверхточной обработки с минимальной шероховатостью.
3.2. Диэлектрическая жидкость
Чаще всего используется деионизированная вода (для проволочной резки) или специальное масло (для прошивных станков). Жидкость выполняет три задачи:
-
Изолирует электроды до пробоя;
-
Охлаждает зону обработки;
-
Уносит продукты эрозии.
3.3. Генератор импульсов
«Сердце» станка, которое создает мощные, точно дозированные электрические разряды. Частота импульсов может достигать 500 кГц, что позволяет получать поверхности с шероховатостью Ra 0,2 мкм и выше.
3.4. Система ЧПУ
Современные электроэрозионные станки оснащаются системами числового программного управления, которые с микронной точностью перемещают электрод по сложным траекториям.
4. Почему это выгодно? Главные преимущества ЭЭО
Электроэрозионная обработка часто кажется дорогой, но она дает возможности, недоступные никакому другому методу.
1. Твердость материала не имеет значения
ЭЭО обрабатывает любые токопроводящие материалы независимо от их твердости: закаленную сталь (до HRC 70), твердые сплавы, титан, жаропрочные сплавы на никелевой основе. То, что ломает фрезу, искра «режет» легко.
2. Микронная точность
Современные станки обеспечивают точность обработки до ±1 мкм . Для прошивных станков достижима точность ±1–2 мкм, для проволочных — ±1 мкм. Никакой другой метод не дает такой точности на сложных контурах.
3. Отсутствие механических нагрузок
Инструмент не касается заготовки. Это значит:
-
Можно обрабатывать тонкостенные и хрупкие детали без деформации;
-
Нет вибраций, которые портят качество;
-
Нет термических напряжений, характерных для традиционного резания.
4. Идеальное качество поверхности
После ЭЭО часто не нужна финишная обработка. Можно получить зеркальную поверхность (Ra 0,1–0,15 мкм) на прошивных станках и Ra 0,2–0,3 мкм на проволочных.
5. Экономия на инструменте
Вместо дорогих фрез и сверл используется проволока (для проволочной резки) или графитовые/медные электроды (для прошивки), которые изнашиваются медленно и предсказуемо.
6. Безопасность
У станков нет вращающихся частей с огромной скоростью, что снижает риск травм.
5. Виды электроэрозионной обработки
Существует несколько типов ЭЭО, каждый — под свои задачи.

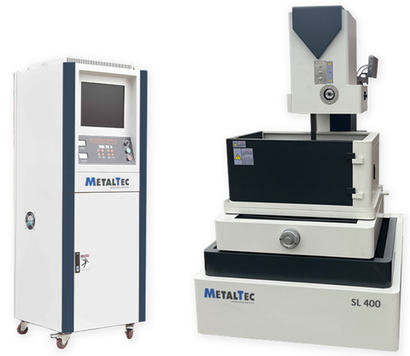

5.1. Проволочно-вырезная обработка (Wire EDM)
Самый распространенный метод. В качестве электрода используется тонкая проволока (диаметром 0,02–0,3 мм), которая непрерывно движется, вырезая сложный контур.
Применение: изготовление матриц и пуансонов, детали со сложной геометрией, микроэлектроника, медицинские импланты.
Проволока чаще всего латунная (до 80% задач), реже — медная, вольфрамовая или со специальными покрытиями для увеличения скорости резки.
5.2. Прошивная (копировально-прошивная) обработка (Sinker EDM)
Здесь используется электрод, имеющий форму будущей полости или отверстия. Электрод постепенно углубляется в заготовку, «выжигая» полость с высокой точностью.
Применение: пресс-формы, штампы, глубокие полости (глубиной более 50 мм), острые углы, сложные рельефы.
Прошивные станки позволяют получать отверстия менее 0,5 мм на глубине более 100 мм.
5.3. Электроэрозионное сверление малых отверстий (EDM Drilling)
Специализированный метод для получения глубоких и сверхмалых отверстий в твердых материалах. Используется трубчатый электрод, через который под давлением подается диэлектрик.
Применение: охлаждающие отверстия в турбинных лопатках, форсунки, фильеры.
6. Где применяется ЭЭО? Отрасли и примеры
Электроэрозионная обработка — незаменимый инструмент в самых требовательных отраслях промышленности.
На реальном производстве внедрение электроэрозионной обработки позволяет повысить производительность в 4,5 раза и снизить себестоимость обработки на 30–50%.
Резюме
Электроэрозионная обработка — это технология, которая использует силу электрической искры для точного разрушения металла. Она позволяет работать с любыми токопроводящими материалами, независимо от их твердости, достигать микронной точности и идеального качества поверхности.
Если ваша задача — изготовление пресс-форм, штампов, сложных деталей из твердых сплавов или жаропрочных сталей — ЭЭО будет самым эффективным и часто единственным возможным решением.
