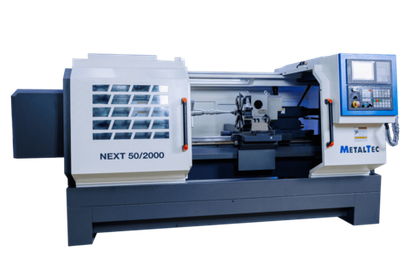

Токарный станок с ЧПУ — это высокоточное оборудование, в котором перемещение режущего инструмента и заготовки осуществляется по заранее заданной программе. Ключевой элемент, определяющий возможности станка, — это система осей координат. Именно оси задают направления, по которым инструмент и заготовка могут перемещаться, определяя сложность и точность обработки. В этой статье разберём, какие оси используются в токарных станках с ЧПУ, как они обозначаются и за что отвечают.
Основные оси: X и Z
В любом токарном станке с ЧПУ присутствуют две базовые оси — X и Z.
Ось Z — это продольная ось, которая совпадает с осью вращения шпинделя. Она отвечает за перемещение режущего инструмента вдоль заготовки. Именно по оси Z осуществляется продольное точение, подвод инструмента к детали и его отвод, а также нарезание резьбы. Положительное направление оси Z обычно принимается от патрона к задней бабке (то есть направление, при котором инструмент и заготовка удаляются друг от друга).
Ось X — это поперечная ось, перпендикулярная оси Z. Она управляет перемещением инструмента по радиусу заготовки (вглубь детали и обратно). Важная особенность: в большинстве токарных станков с ЧПУ программирование по оси X ведётся по диаметру, а не по радиусу. То есть если вы задаёте перемещение на X20, станок понимает это как изменение диаметра на 20 мм, а не радиуса.
Оси X и Z обеспечивают две степени свободы, что достаточно для выполнения большинства токарных операций — от обточки цилиндрических поверхностей до подрезки торцов и нарезания резьбы.
Дополнительные оси: расширение возможностей
Современные токарные станки, особенно токарно-фрезерные центры, могут оснащаться дополнительными осями, что позволяет выполнять более сложные операции.
Ось C — это ось вращения шпинделя с возможностью точного позиционирования. В обычном режиме шпиндель просто вращается с заданной скоростью. В режиме оси C шпиндель может фиксироваться под определённым углом (например, 45°, 90°) и вращаться с программным управлением. Это позволяет выполнять фрезерные операции на торце и цилиндрической поверхности заготовки: сверлить отверстия под углом, фрезеровать пазы, нарезать резьбу метчиком. Ось C часто используется совместно с приводным инструментом.
Ось Y — обеспечивает перемещение инструмента в направлении, перпендикулярном как оси X, так и оси Z. В простых токарных станках ось Y отсутствует, и фрезерные операции могут выполняться только по центру детали (или со смещением за счёт сложной кинематики). Наличие оси Y позволяет фрезеровать внеосевые отверстия, обрабатывать эксцентричные поверхности и выполнять другие операции, которые на станках без оси Y требуют сложных приспособлений или нескольких установок.
Ось B — поворот оси фрезерной головки. Встречается в некоторых высококлассных токарно-фрезерных центрах, позволяет наклонять инструмент для обработки сложных контуров.
Ось A (в некоторых конфигурациях) — перемещение противошпинделя (второго шпинделя) вдоль оси Z. Используется для передачи детали из основного шпинделя в противошпиндель для обработки второй стороны.
Классификация по количеству осей
В зависимости от набора осей токарные станки с ЧПУ делятся на несколько категорий:

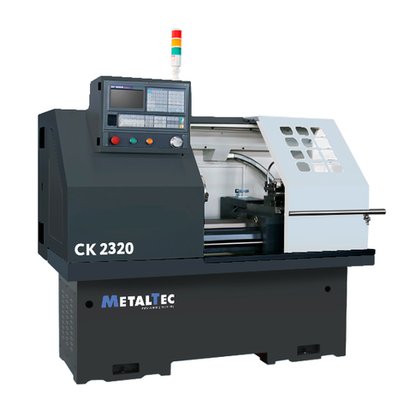

2-осевые станки (X, Z)
Базовая конфигурация. Только продольное и поперечное перемещение инструмента. Подходят для большинства операций точения, растачивания, подрезки торцов и нарезания резьбы. Оптимальны для производства валов, втулок, фланцев и других тел вращения.
3-осевые станки (X, Z, C)
Добавляется ось C — позиционирование шпинделя. Это позволяет выполнять сверление и фрезерование на торце и цилиндрической поверхности заготовки с использованием приводного инструмента, но ограничивает обработку только теми операциями, где инструмент находится по центру детали.
3-осевые станки с осью Y (X, Z, C, Y)
Добавляется ось Y — перемещение инструмента перпендикулярно оси X и Z. Это превращает станок в полноценный токарно-фрезерный центр, способный выполнять фрезерование внеосевых поверхностей, сложные контуры и создавать детали, которые раньше требовали отдельной фрезерной операции.
Многоосевые обрабатывающие центры
Станки с несколькими дополнительными осями, включая противошпиндель (ось A), поворотные головки (ось B) и другие. Используются для полной обработки сложных деталей за одну установку, что исключает погрешности переустановки и кардинально сокращает время цикла.
Система координат и правила обозначения
Система координат в станках с ЧПУ строится по правилу правой руки (стандарт ISO R841). Положительные направления перемещений принимаются такими, при которых инструмент и заготовка удаляются друг от друга. Это универсальное правило, которое помогает избежать путаницы при программировании.
Для обозначения вращательных движений используются буквы A (вокруг оси X), B (вокруг оси Y) и C (вокруг оси Z). Для вторичных (параллельных) перемещений могут использоваться буквы U, V, W.
Практическое значение осей
Выбор количества и типа осей определяет, какие детали вы сможете производить и с какой точностью. Для большинства задач в небольшой мастерской или ремонтном цехе достаточно 2-осевого станка с ЧПУ. Для серийного производства сложных деталей с фрезерными операциями потребуется токарно-фрезерный центр с осью C или Y.
Если вы только выбираете станок, оцените номенклатуру деталей, которые планируете изготавливать. Если детали требуют обработки с нескольких сторон или имеют внеосевые отверстия — обратите внимание на модели с дополнительными осями. Специалисты SVOGER помогут подобрать оптимальную конфигурацию под ваши задачи.
