НАЗНАЧЕНИЕ:

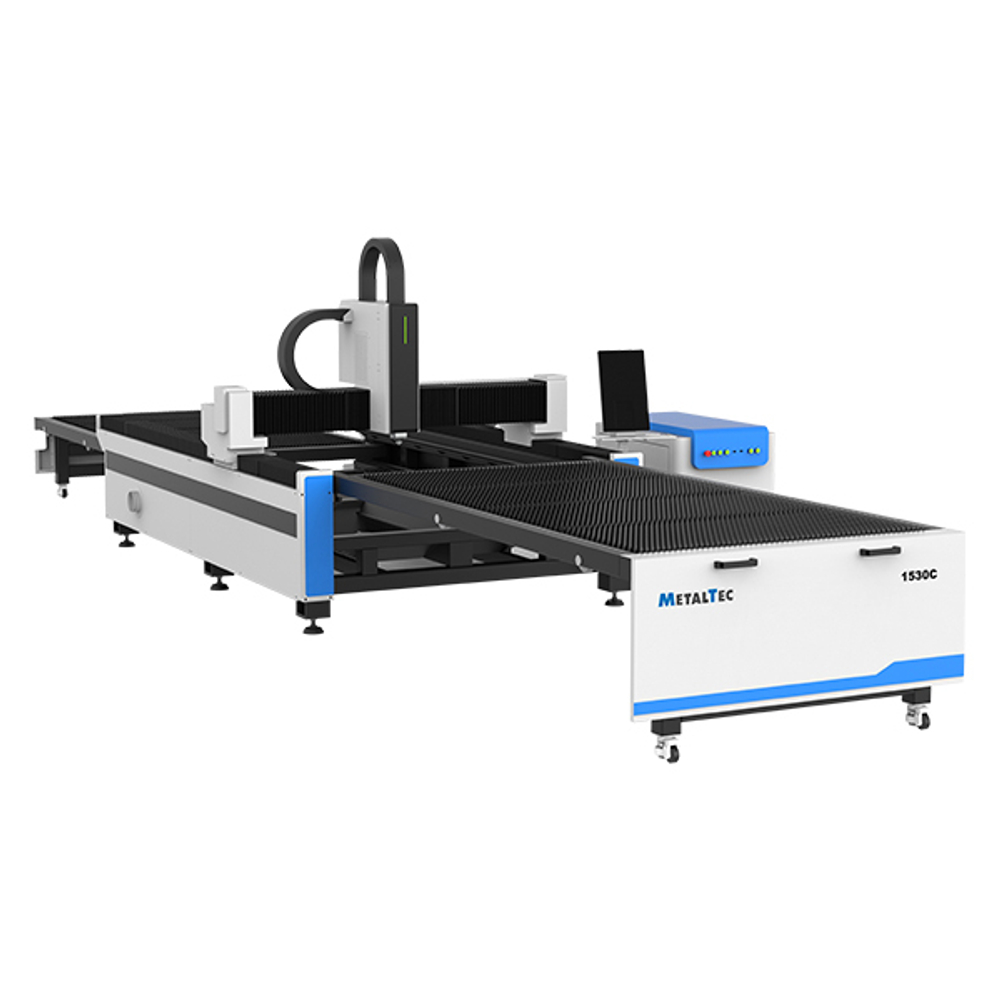

Оптоволоконный лазерный станок MetalTec 1530С (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ ТОЛЩИН РЕЗКИ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА И ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ:
| Материал | Толщина, мм | Скорость резки, м/мин | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Углеродистая сталь | 1 | 35 | N2 / Air | 10 | 1,5 S | 0 |
| 2 | 20 | 10 | 2,0 S | 0 | ||
| 2 | 5,5 | O2 | 1,6 | 1,0 D | + 3 | |
| 3 | 4 | 0,6 | 1,0 D | + 4 | ||
| 4 | 3,5 | 0,6 | 1,0 D | + 4 | ||
| 5 | 3,2 | 0,6 | 1,2 D | + 4 | ||
| 6 | 2,7 | 0,6 | 1,2 D | + 4 | ||
| 8 | 2,2 | 0,6 | 1,2 D | + 4 | ||
| 10 | 1,5 | 0,6 | 1,2 D | + 4 | ||
| 12 | 1 | 0,6 | 3,0 D | + 4 | ||
| 14 | 0,9 | 0,6 | 3,0 D | + 4 | ||
| 16 | 0,75 | 0,6 | 3,5 D | + 4 | ||
| 18 | 0,65 | 0,6 | 4,0 D | + 4 | ||
| 20 | 0,6 | 0,6 | 4,0 D | + 4 | ||
| 22 | 0,55 | 0,6 | 4,0 D | + 4 | ||
| Нержавеющая сталь | 1 | 45 | N2 | 10 | 1,5 S | 0 |
| 2 | 24 | 12 | 2,0 S | 0 | ||
| 3 | 10 | 12 | 2,5 S | - 0,5 | ||
| 4 | 6,5 | 14 | 2,5 S | - 1,5 | ||
| 5 | 3,6 | 14 | 3,0 S | - 2,5 | ||
| 6 | 2,7 | 14 | 3,0 S | - 3 | ||
| 8 | 1,2 | 16 | 3,5 S | - 4,5 | ||
| 10 | 0,8 | 16 | 4,0 S | - 6 | ||
| Алюминий | 1 | 30 | N2 | 12 | 1,5 S | 0 |
| 2 | 18 | | 12 | 2,0 S | 0 | |
| 3 | 8 | 14 | 2,0 S | - 1 | ||
| 4 | 6 | 14 | 2,5 S | - 2 | ||
| 5 | 3,2 | 16 | 3,0 S | - 3 | ||
| 6 | 2 | 16 | 3,0 S | - 3,5 | ||
| 8 | 0,9 | 16 | 3,5 S | - 4 | ||
| Медь / Латунь | 1 | 28 | N2 | 12 | 1,5 S | 0 |
| 2 | 15 | 12 | 2,0 S | 0 | ||
| 3 | 6 | 14 | 2,5 S | - 1 | ||
| 4 | 3 | 14 | 3,0 S | - 2 | ||
| 5 | 2,2 | 14 | 3,0 S | - 2,5 | ||
| 6 | 1,3 | 16 | 3,0 S | - 3 |

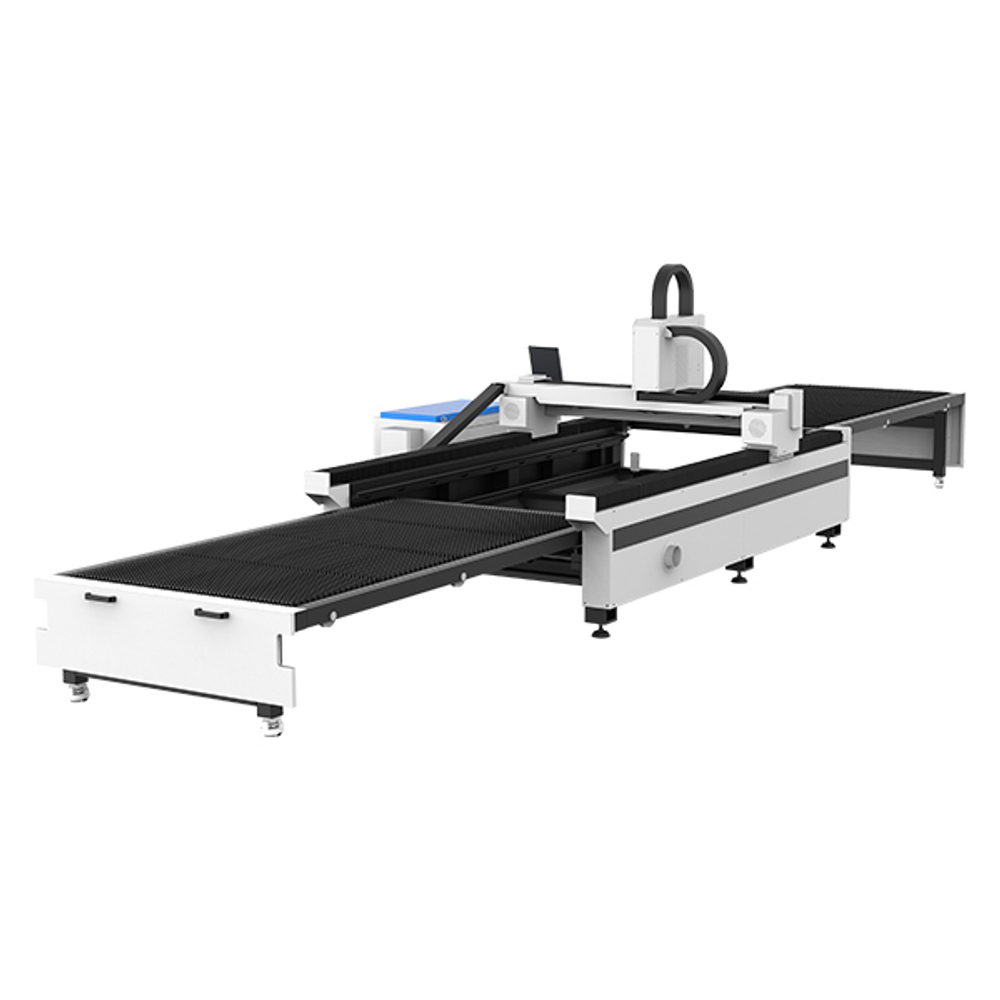

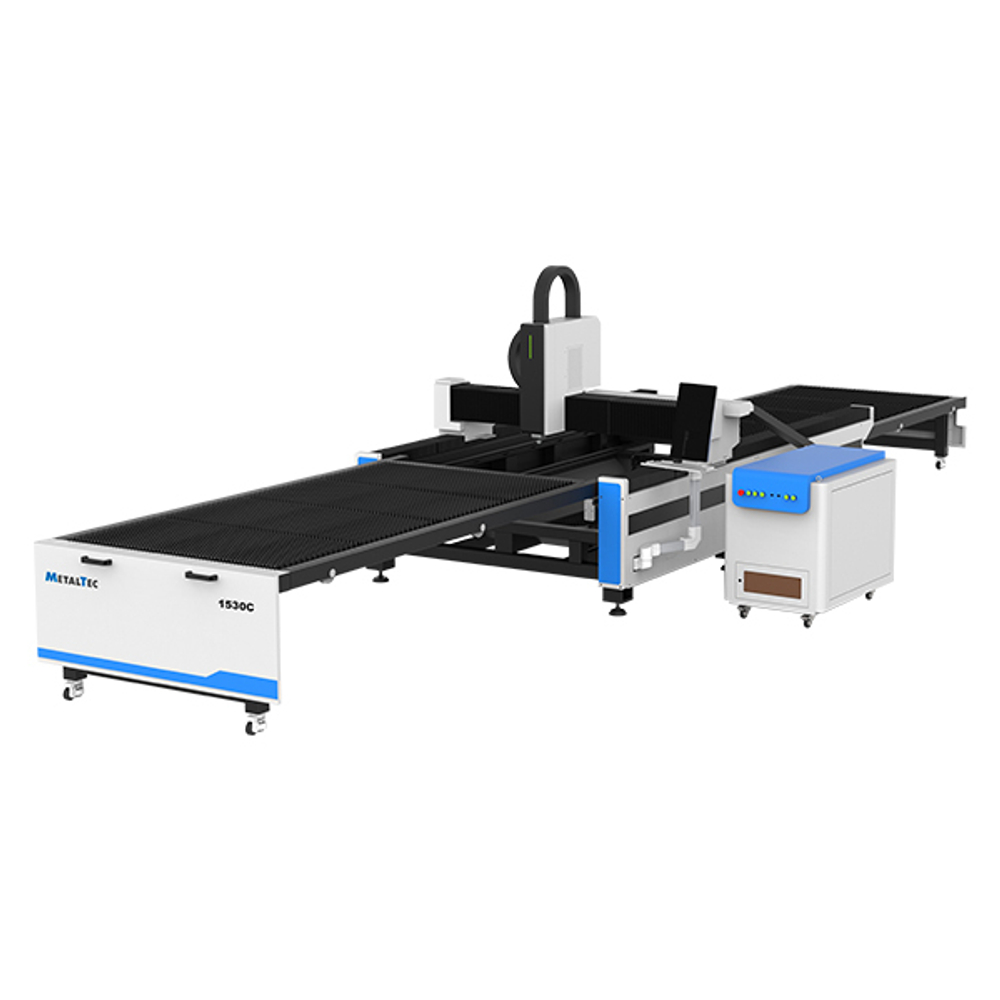

ТИП СМЕНЫ СТОЛОВ – В РУЧНОМ РЕЖИМЕ:
РАСХОДНЫЕ МАТЕРИАЛЫ:
| Наименование | Характеристики | Срок службы, часы | Кол-во, шт./год |
| Защитное стекло | Диаметр: 30 мм, толщина: 5 мм | 300* | 7* |
| Сопло | 1; 1,5; 2; 2,5; 3 мм | 1000* | * |
| Керамическое кольцо | Стандартное | 1000* | 2* |
| Фокусирующая линза | Стандартное | 2000 - 4000* | 1* |
| Коллиматорная линза | Стандартное | 2000 - 4000* | 1* |
*Ориентировочные показатели срока службы. В зависимости от режимов, материалов, условий обработки, могут отличаться.
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
- Модель1530C (3000W)
- Рабочая зона (X x Y), мм1530 x 3050 (+ сменный стол 1530 × 3050)
- Вид охлажденияЧиллер
- Направляющие по осям X / Y / ZHIWIN - 30 / 20 / 15 мм (квадратного сечения)
- Передача по осям X / YДвухприводные зубчатаыe шестерня-рейка Garretson
- Передача по оси ZШарико-винтовая пара TBI (Тайвань)
- Датчик высотыАвтоматический
- Система управленияRU CUT V.2 (NESTING)
- Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
- СмазкаЦентрализованная система смазки
- РедукторSHIMPO – NIDEC (Япония)
- ЭлектрокомпонентыSCHNEIDER (Франция)
- Точность позиционирования, мм± 0,03
- Точность повторного позиционирования, мм± 0,02
- Ускорениедо 1G
- Напряжение, В380
- Частота тока, Гц50
- Гарантия на станок2 года
- Тип лазераОптоволоконный лазер
- Режущая головаMETALTEC CH 3000
- Производитель лазераRAYCUS
- Мощность лазера, Вт3000
- Длина волны лазера, нм1070
- Срок работы лазера, чдо 100 000
- Гарантия на лазерный источник2 года
- Двигатели по осям X, Y, кВтСерводвигатель Leadshine 1,3 / 1 кВт (Тайвань)
- Двигатель по оси Z, кВтСерводвигатель Leadshine 0,4 кВт (Тайвань)
- Максимальная толщина резки, мм (углеродистая сталь)20
- Максимальная скорость резки, м/минДо 30
- Максимальная скорость холостого хода, м/минДо 100
- Минимальная ширина резки, мм0,12
- Длина, мм4400
- Ширина, мм2200
- Высота, мм1600
- Вес, кг3500
