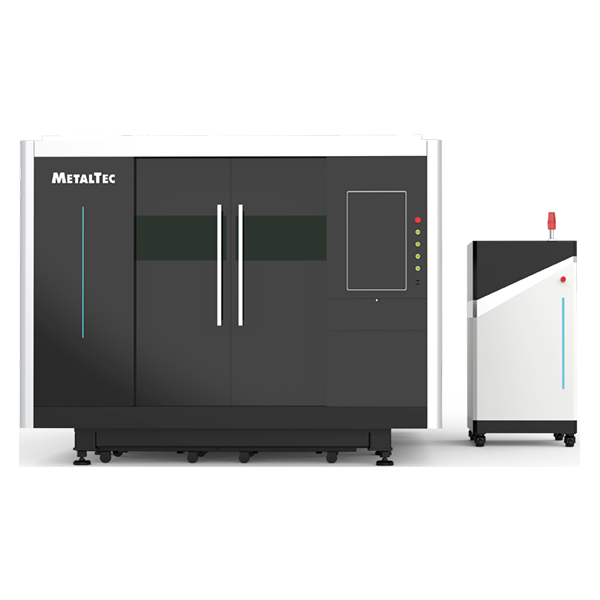

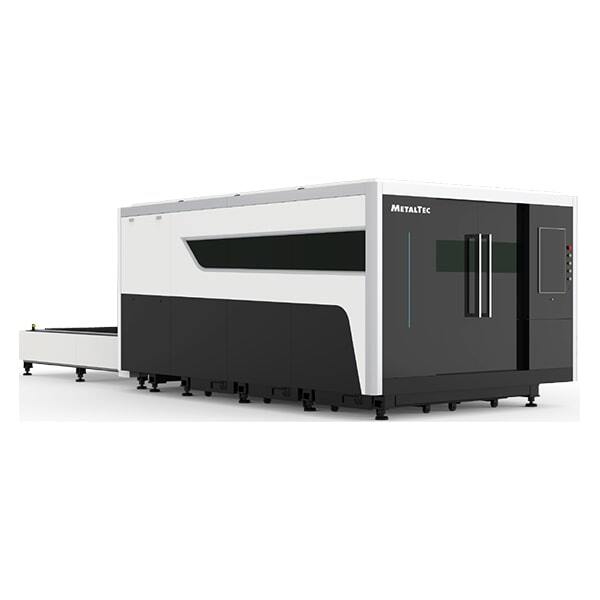

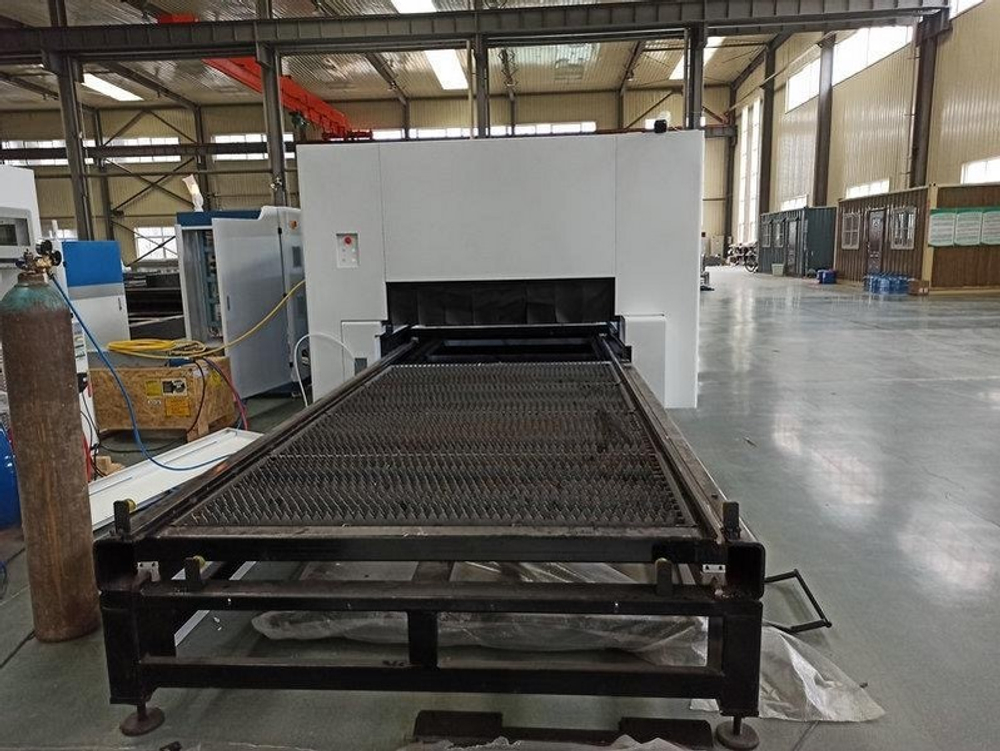

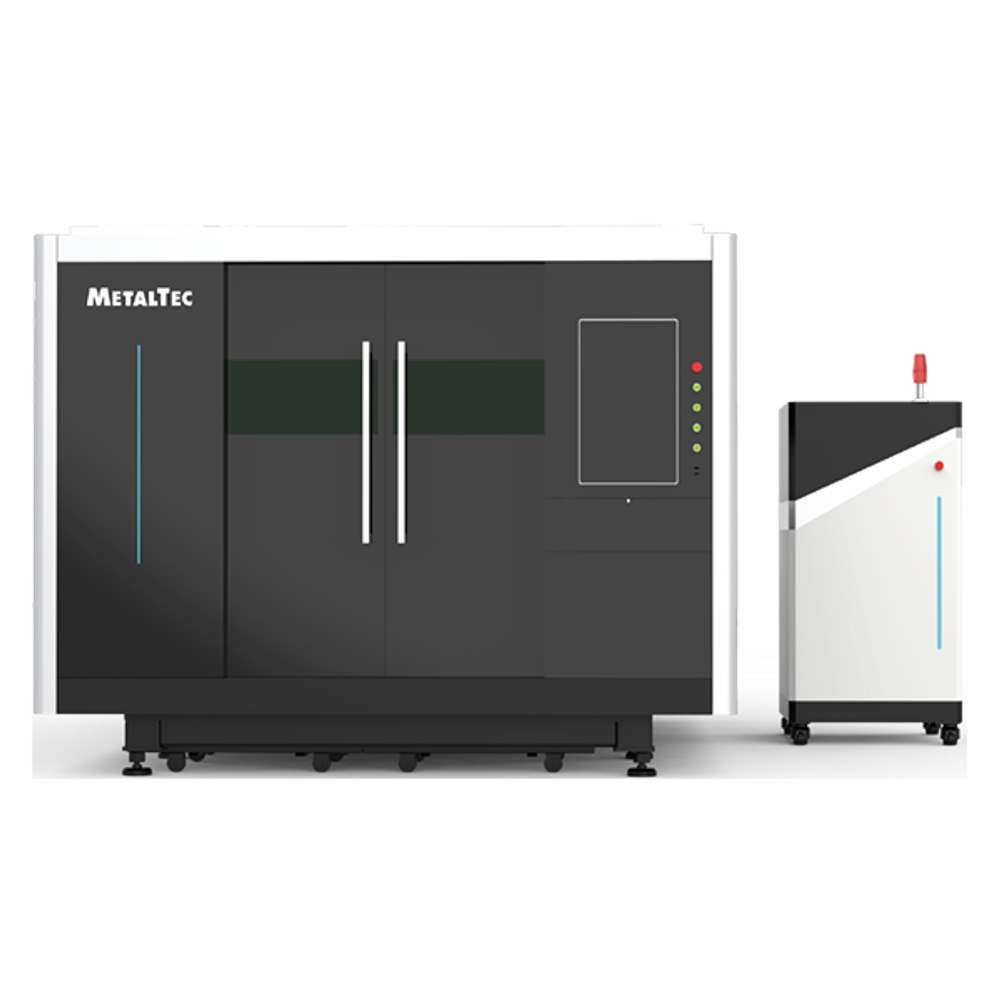

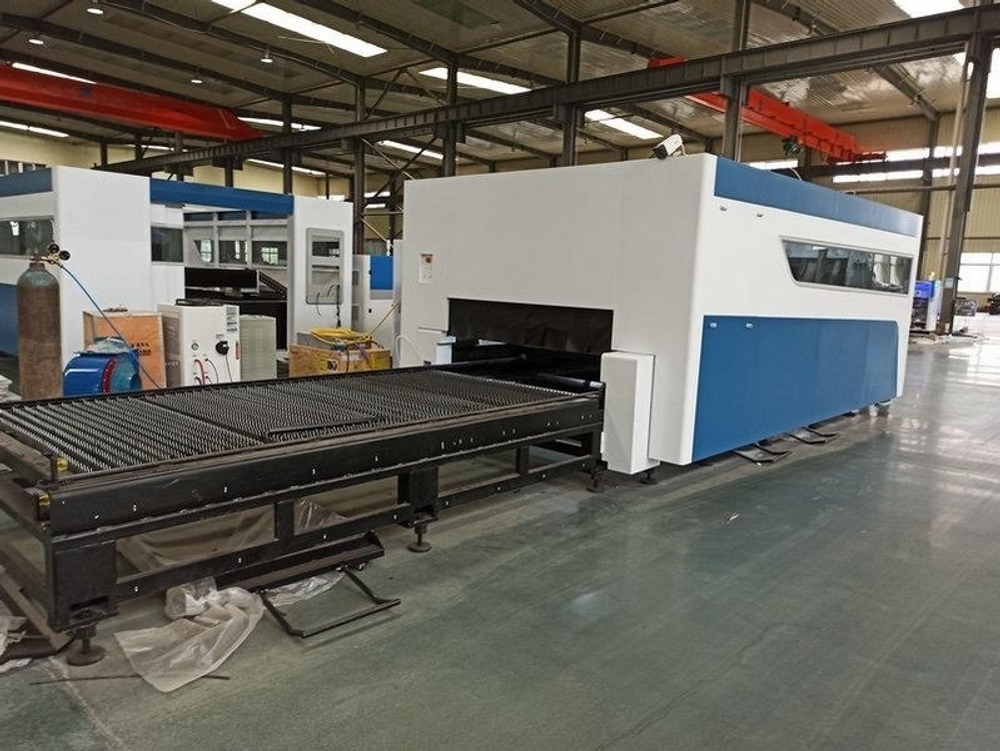

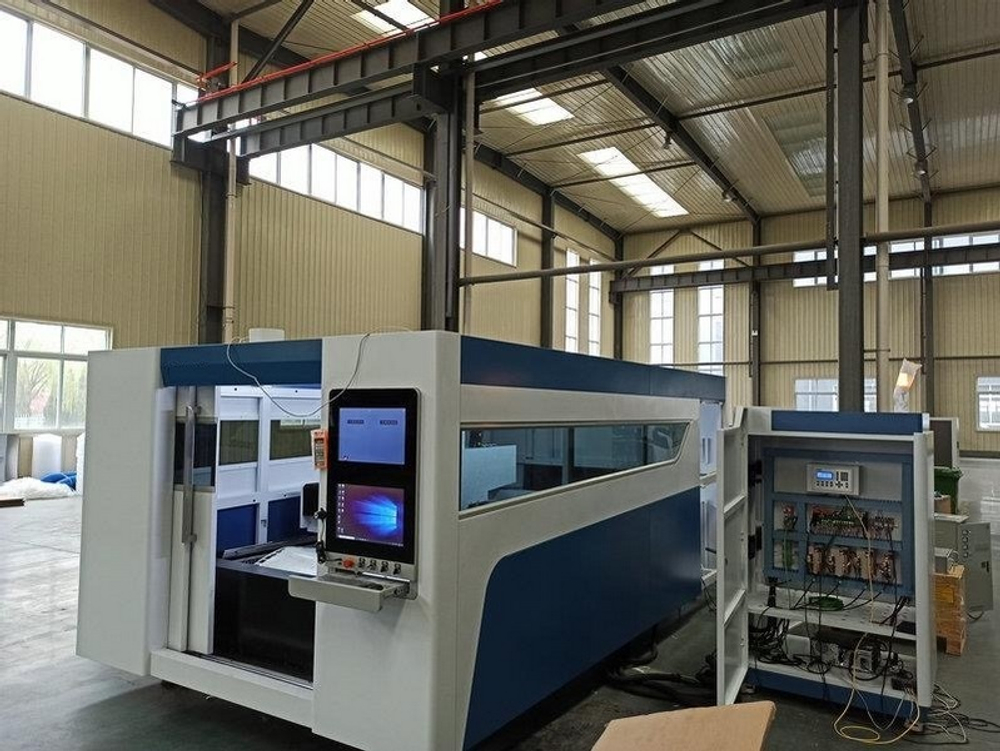

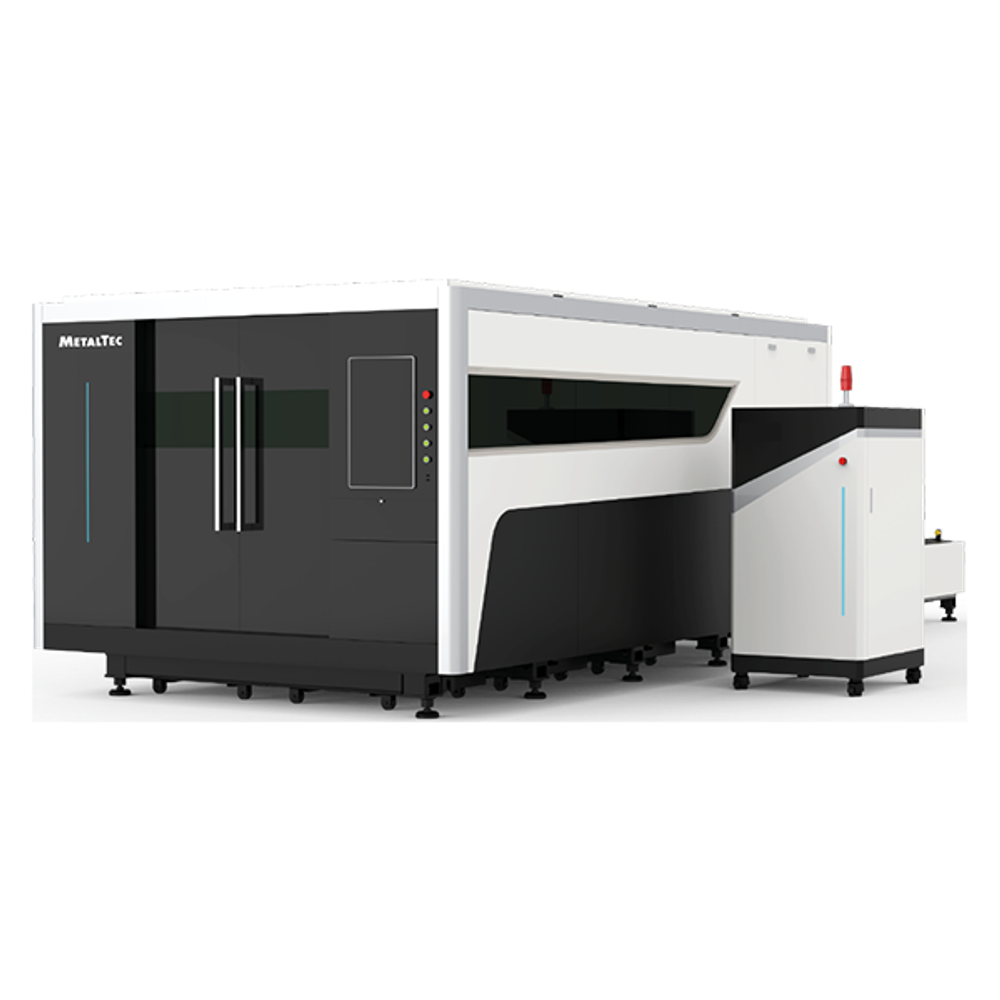

Промышленный лазерный станок открытого типа MetalTec 1530P (3000Вт)

Промышленный лазерный станок MetalTec 1530P открытого типа — это высокоточное решение для скоростной резки и гравировки листового металла размером до 3 метров. Мощность 3000 Вт и современная волоконная технология позволяют в 2 раза увеличить скорость работы по сравнению с СО2-станками при снижении энергопотребления на 30%. Идеален для серийного производства и сложных задач благодаря удобству загрузки и обслуживания.

ПРЕИМУЩЕСТВО ОТКРЫТОЙ КОНСТРУКЦИИ: Станок обеспечивает быструю и удобную загрузку крупногабаритных листов и заготовок краном или манипулятором. Простота обслуживания и отличный обзор зоны реза повышают эффективность вашего производства.

Преимущества открытой конструкции станка

Конструкция открытого типа — это не просто особенность, а ключевое инженерное решение для промышленного использования:

• Легкая загрузка: Возможность использовать кран-балку или погрузчик для подачи листов большого формата (до 1500x3000 мм) без сложных манипуляций.

• Удобство обслуживания: Свободный доступ ко всем узлам станка упрощает чистку, осмотр и профилактику, сокращая время простоя.

• Обзор процесса: Оператор может контролировать процесс резки со всех сторон, что особенно важно при работе с дорогостоящими материалами.

• Эффективное удаление дыма: Открытая конструкция способствует лучшей работе системы дымоудаления.

Назначение и возможности

Станок MetalTec 1530P предназначен для высокоточной лазерной резки и гравировки черных и цветных металлов. Сочетание волоконного лазера и прецизионной системы ЧПУ обеспечивает беспрецедентное качество кромки и точность обработки до ±0.1 мм.

Обрабатываемые материалы:

• Черные металлы: углеродистая, нержавеющая, кремниевая стали.

• Цветные металлы: алюминиевые и титановые сплавы.

• Другие материалы: оцинкованная сталь, латунь, медь.

Ключевые преимущества волоконной технологии

• Высочайшая скорость: Скорость резки в 2 раза выше, чем у СО2-лазеров аналогичной мощности.

• Экономия энергии: Потребление электроэнергии на 20-30% ниже по сравнению с СО2-станками.

• Долгий срок службы: Ресурс волоконного источника излучения составляет до 100 000 часов.

• Простота эксплуатации: Технология не требует регулярной юстировки или замены дорогостоящих комплектующих (лазерных трубок, зеркал).

• Высокое качество реза: Малый диаметр луча и высокая плотность энергии обеспечивают узкий рез с минимальной зоной термического влияния.

Области применения

Станок востребован в различных отраслях промышленности для:

• Машиностроение: производство деталей, корпусов, шасси.

• Реклама и декор: изготовление вывесок, интерьерных элементов, аксессуаров.

• Автопром: создание деталей интерьера, элементов тюнинга, автозапчастей.

• Строительство: производство элементов фасадов, ограждений, конструкций.

• Электроника: изготовление корпусов приборов, радиаторов, шасси.

Технические характеристики

• Тип станка: Открытого типа

• Рабочее поле: 1500 x 3000 мм

• Мощность лазера: 3000 Вт

• Толщина реза:

  • нержавеющая сталь: до 12 мм

  • углеродистая сталь: до 16 мм

  • алюминий: до 8 мм

• Вес: 6500 кг

Готовы модернизировать ваше производство?

MetalTec 1530P открытого типа — это производительность, экономия и надежность.

• Получите бесплатную консультацию по возможностям станка для ваших задач.

• Рассчитайте точную стоимость и сроки поставки.

• Закажите тестовый рез вашего материала.

Звоните для консультации: +7 (495) 902-70-97
Пишите: info@svoger.ru

Гарантия от производителя! Доставка и пусконаладка по всей России.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Программное обеспечение поддерживает форматы графических данных AI, DXF, PLT, Gerber, LXD и другие, а также поддерживает международный стандарт G-кода, разработанный Mater Cam, Type 3, Wentai и др. Автоматическая оптимизация при открытии/импортировании DXF и других файлов, в том числе: удаление повторяющихся линий, объединение кромок, удаление мелких изображений, автоматическое разделение внутренних и внешних контуров и произведение сортировки. Вышеуказанные функции могут быть выполнены вручную. Поддержка функций редактирования и набора, включая: увеличение и уменьшение масштаба, перенос, отражение, вращение, выравнивание, копирование и комбинирование. Простые в использовании настройки внешних и внутренних направляющих, компенсации зазоров, микро-соединений, перемычек, и так далее. Различие внутреннего и внешнего контура, определение направления компенсации зазора в соответствии с внутренним и внешним контуром, проверка направляющих. Поддержка разрыва и соединения кривых, сглаживания кривых, преобразования текста в кривые, группировки/разгруппировки объектов. Функция автоматического размещения, которая позволяет сократить время разработки проекта и уменьшить количество отходов. Простое заполнение при помощи большого разнообразия шаблонов. Для функций автоматической и ручной сортировки поддерживается настройка порядка обработки изображений в группе. Специальная функция просмотра позволяет выполнять проверку порядка обработки более интерактивным способом, чем моделирование. Поддерживаются режимы двух-стадийного прожига, последовательного прожига, группового предварительного прожига. Настройка режимов зависит от мощности лазера, частоты, вида лазера, типа используемого газа, давления воздуха, тока, времени задержки и высоты отслеживания процессов прожига и резки. Настройка в реальном времени частоты и мощности, настройка параметров для плавного старта. Библиотека материалов хранит в себе все параметры обработки, которые можно повторно использовать для этого материала. Возможность создания точки восстановления в любой точке после остановки или временной остановки; запуск обработки из любой позиции. Программное обеспечение поддерживает резку труб и плоского материала, резку пересекающихся линий. Поддержка отслеживания высоты резки после выхода за пределы листа. Автоматический поиск кромки и точное позиционирование. Поддержка 30 видов ПЛК и более 50 программируемых процессов. Программируемые входы и выходы, программируемый аварийный вход. Удаленное управление системой при помощи беспроводного пульта и Ethernet.

СЛЕДУЕТ ВЫДЕЛИТЬ РЯД ПРЕИМУЩЕСТВ П.О:

• Управление и настройка необходимых узлов лазерного комплекса;
• Отдельные параметры режимов раскроя и врезки;
• Автоматическая оптимизация задания раскроя;
• Улучшенная функция перфорации - FLYCUT;
• Оптимальное расположение деталей - NESTING;
• Функция охлаждения контура реза - LEAD POS;
• Функция микро-перемычек - MICRO JOINT;
• Функция обработки сложных контуров - PULSECUT;
• Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
• Управление параметрами лазерного источника;
• Защита режущей головы;
• Дистанционная диагностика;
• Дружелюбный интерфейс.

Автоматическая оптимизация задания раскроя включает в себя ряд АВТОМАТИЧЕСКИХ ФУНКЦИЙ П.О:

ТЕХНОЛОГИЯ FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит весь лист по определённой прямой. Данная функция значительно экономит время обработки при перфорации листа.

ТЕХНОЛОГИЯ NESTING

Позволяет разместить, максимально необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

ТЕХНОЛОГИЯ LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

ТЕХНОЛОГИЯ MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

ТЕХНОЛОГИЯ PULSECUT

Технология PulSeCut предназначена для высококачественной обработки сложных контуров. Функция позволяет обрабатывать определённые участки контуров (углы, близко расположенные участки) в импульсном режиме. Переключение между PulSeCut и обычным режимом осуществляется автоматически в соответствии с настройками. PulSeCut позволяет установке переключаться между непрерывным и импульсными режимами резки даже в пределах одного контура.

ТЕХНОЛОГИЯ LINESECUT

LineSeCut осуществляет вырезку не каждой детали по отдельности, а всех контуров, лежащих на одной прямой, что существенно сокращает время обработки тонколистовых металлов. Оптическая головка в высоком темпе построчно проходит весь лист, производя вырезку контуров на соответствующем отрезке. Экономия времени особенно заметна при резке перфорированных решеток.

Также доступны функции компенсации толщины лазерного луча, для достижения абсолютно точных размеров изготавливаемой продукции. Возможность выставлять точки вреза вне контура обработки заготовки под произвольным углом и на разных расстояниях, как в автоматическом так и в ручном режимах.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

БЕЗОПАСНОСТЬ:

ФУНКЦИЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЛИСТА

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

НОВОЕ ПОКОЛЕНИЕ МОДУЛЕЙ БЕЗОПАСНОГО СЛЕДОВАНИЯ

Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.

СИСТЕМА АВТОМАТИЧЕСКОГО ОТСЛЕЖИВАНИЯ ЗАЗОРА

Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».

ФУНКЦИЯ АВАРИЙНОГО СИГНАЛА НИЗКОГО ДАВЛЕНИЯ ВСПОМОГАТЕЛЬНОГО ГАЗА

Предоставляет возможность отслеживания и контроля наличия газов в магистралях.

ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА СИГНАЛИЗАЦИИ

Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.
