Область применения

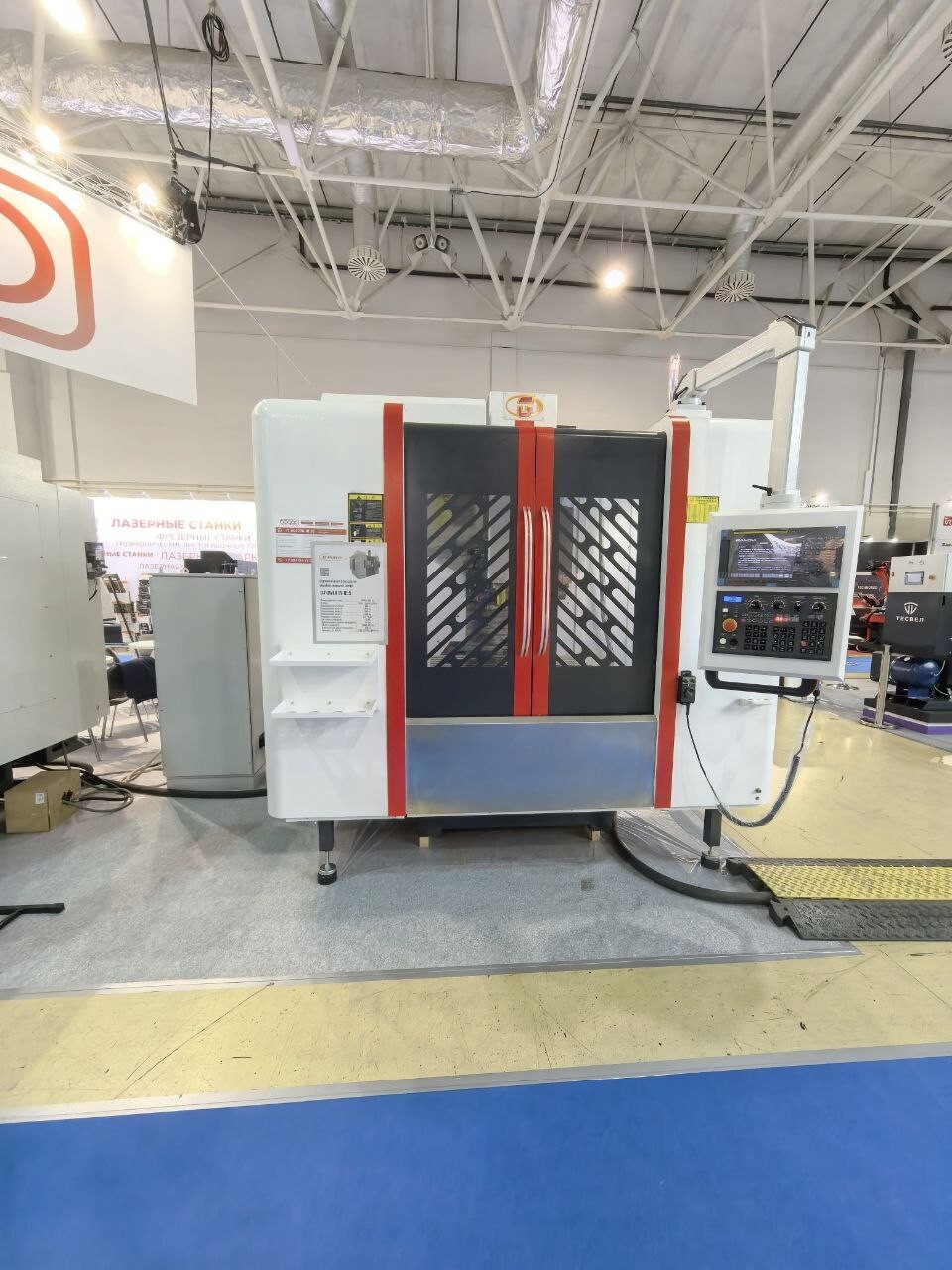

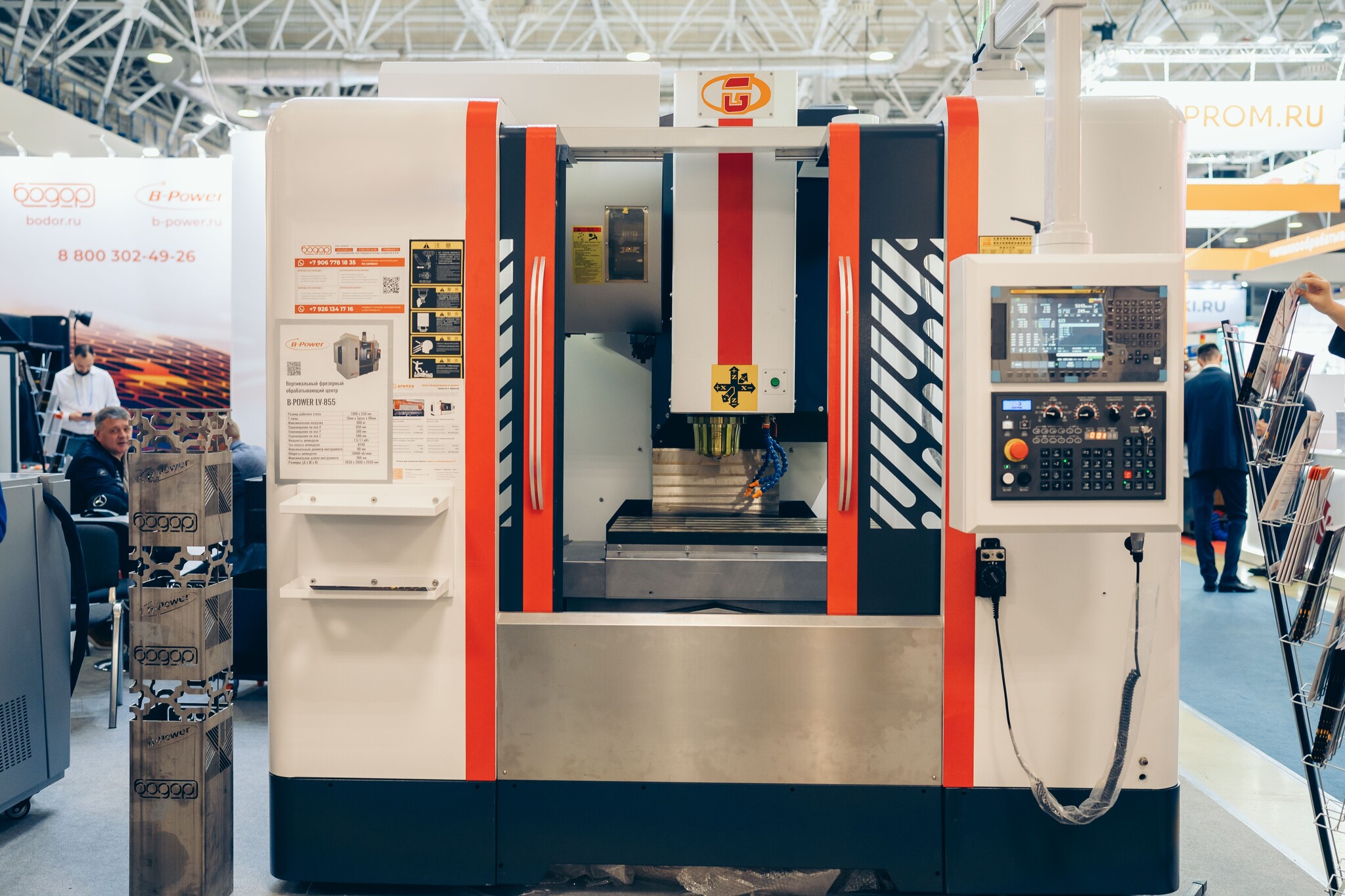

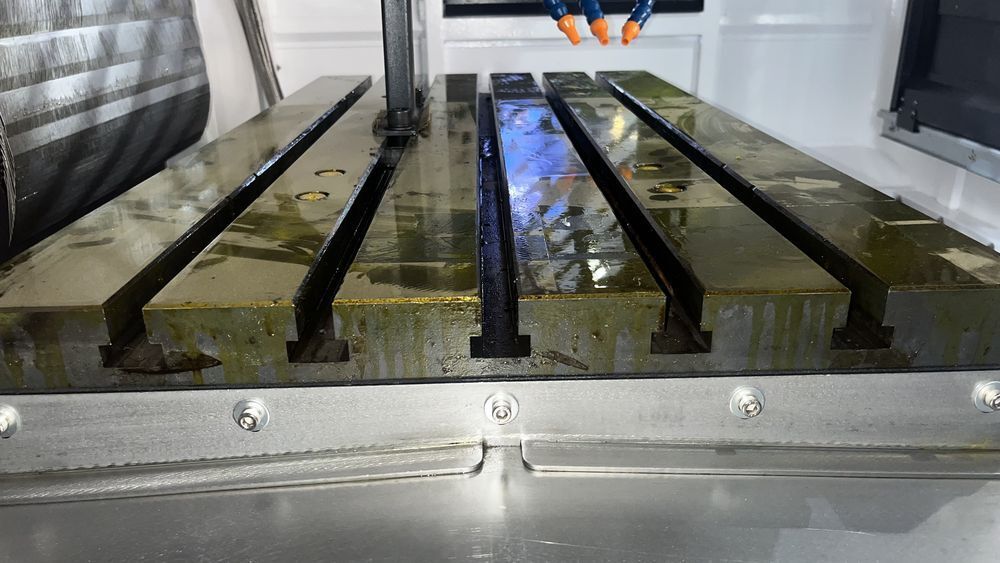

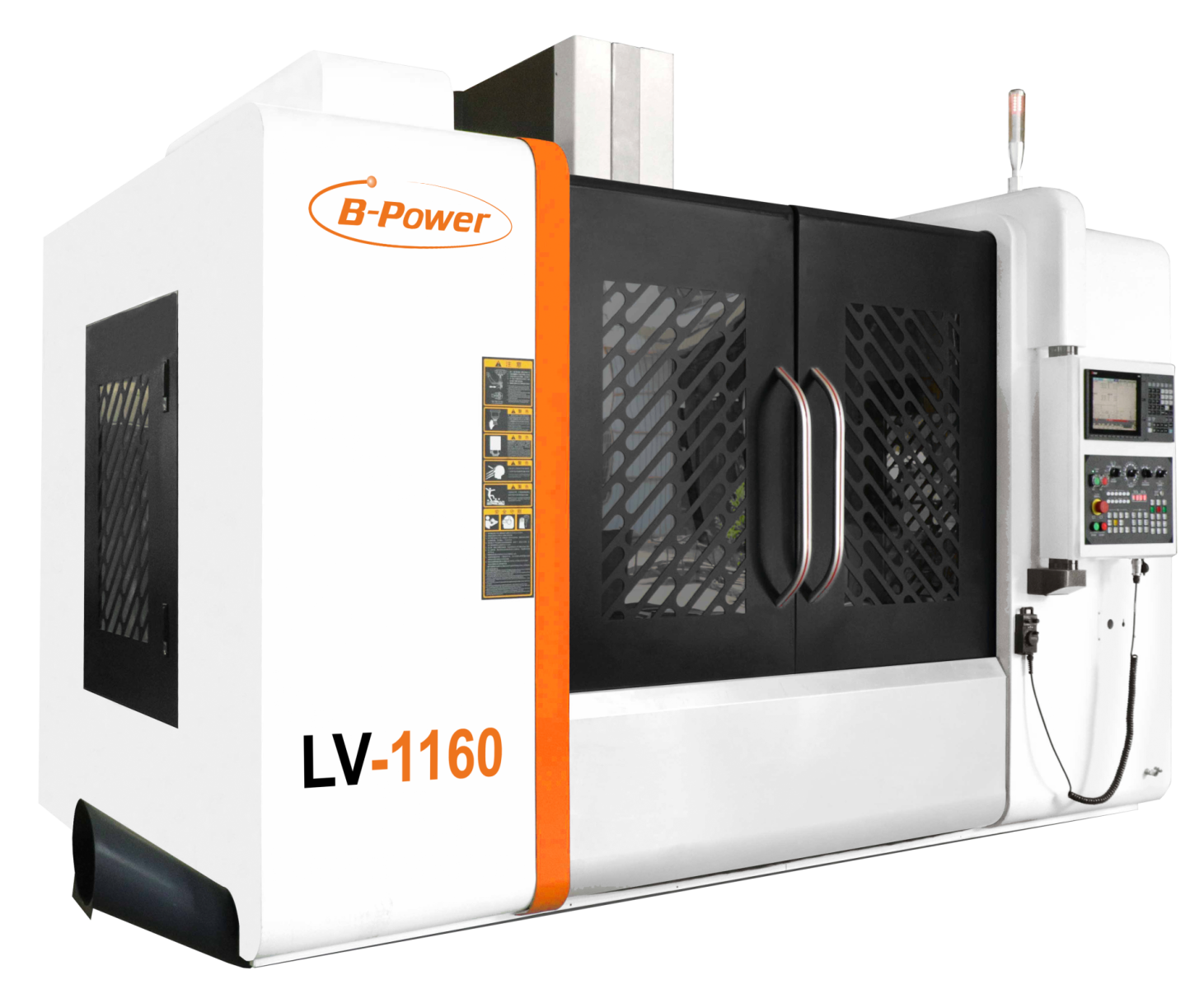

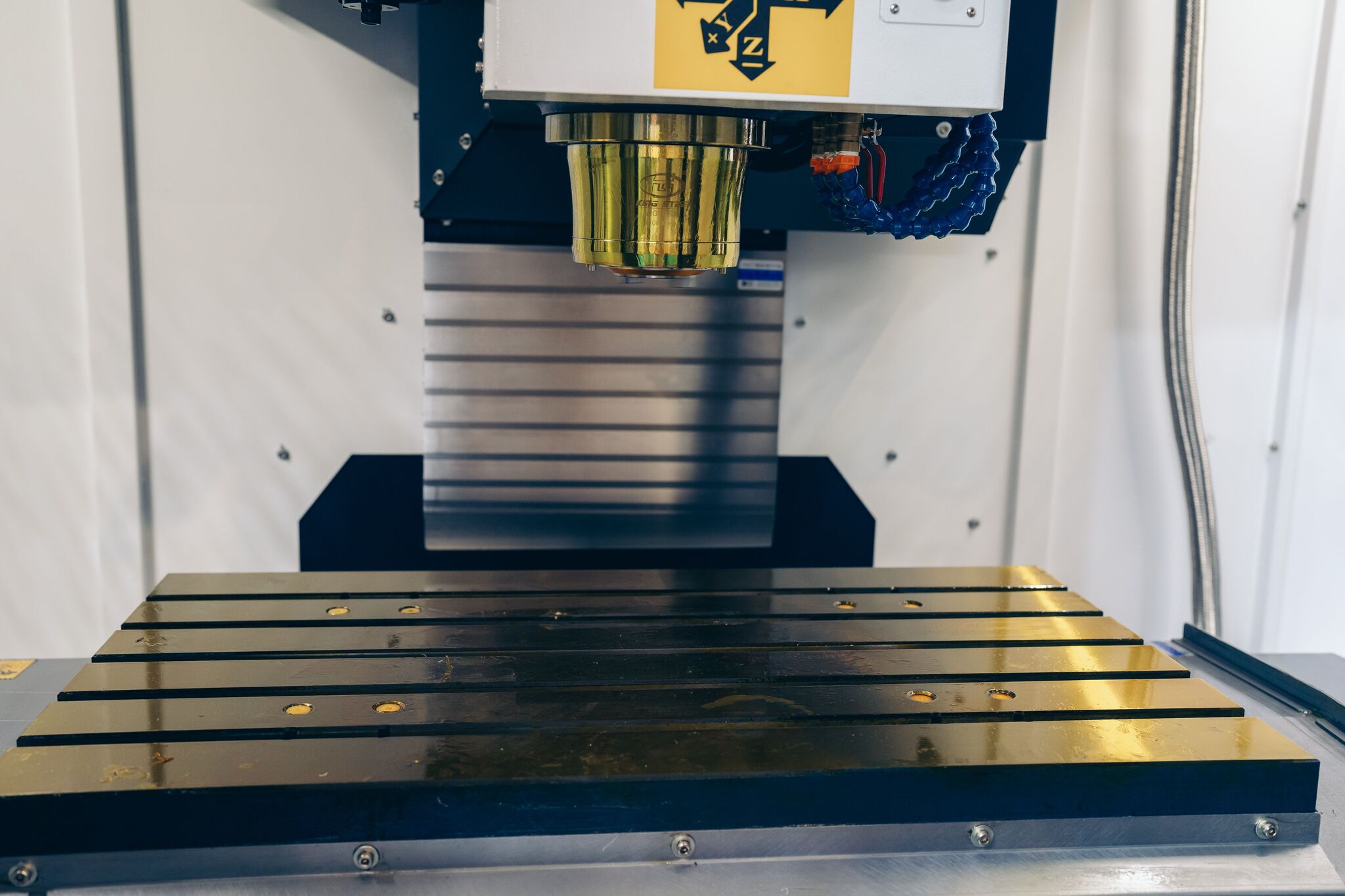

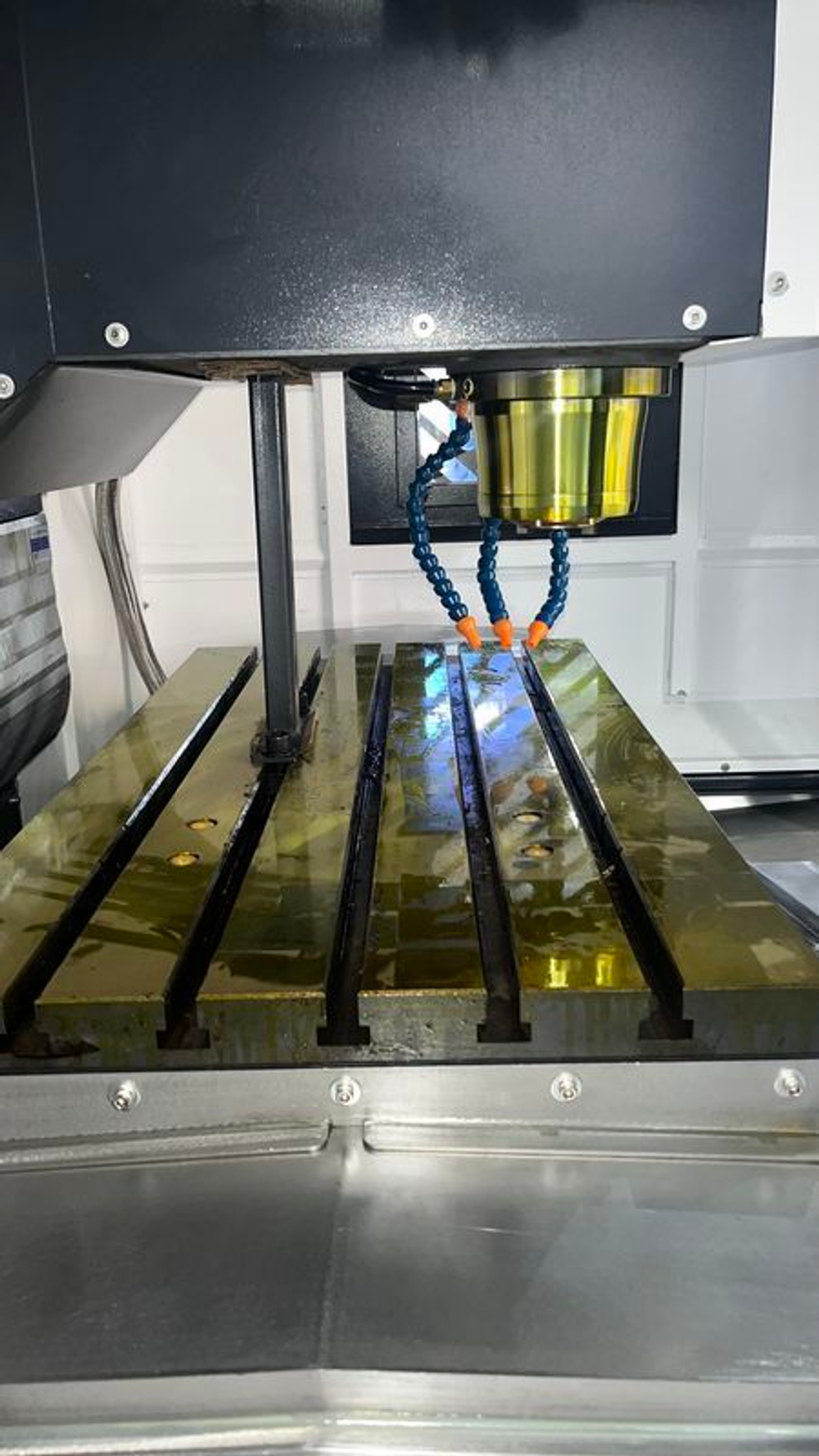

Модель LV-1160 представляет собой мощный вертикальный фрезерный обрабатывающий центр с рабочим столом размером 1200x600 мм и максимальной нагрузкой до 800 кг. Этот станок спроектирован для выполнения как черновых, так и чистовых обработок, обеспечивая высокую точность и производительность в самых требовательных производственных условиях. Технические особенности:
- Перемещение по осям: Станок предлагает перемещение 1100 мм по оси X, 600 мм по оси Y и 600 мм по оси Z, что позволяет обрабатывать большие и сложные детали с высокой точностью.

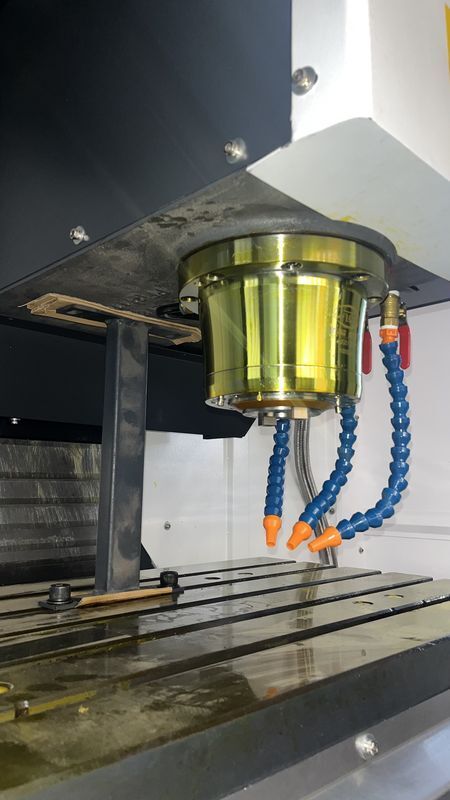

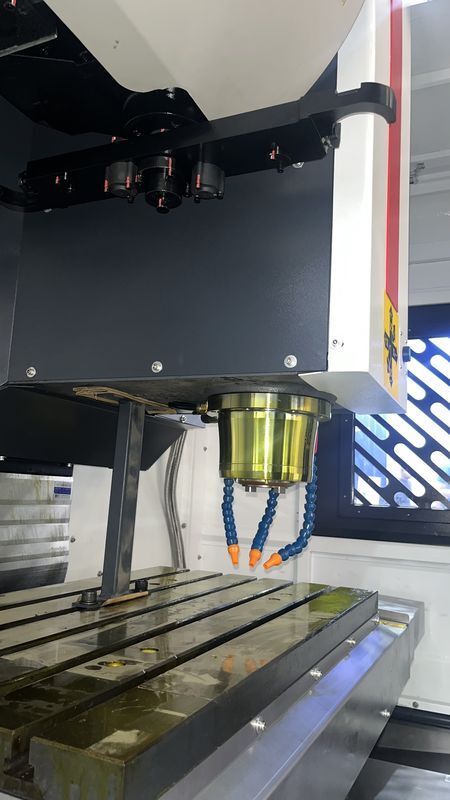

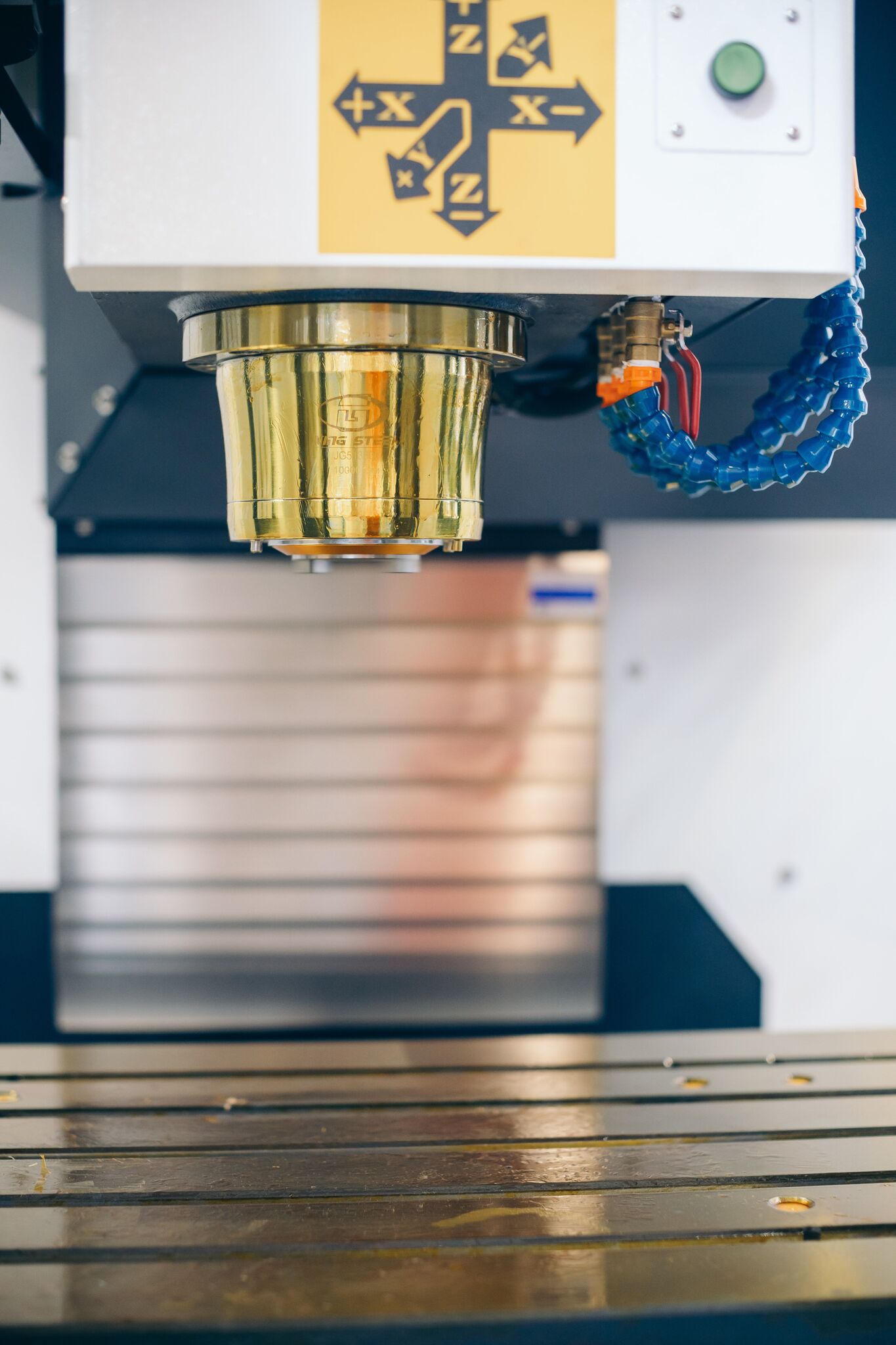

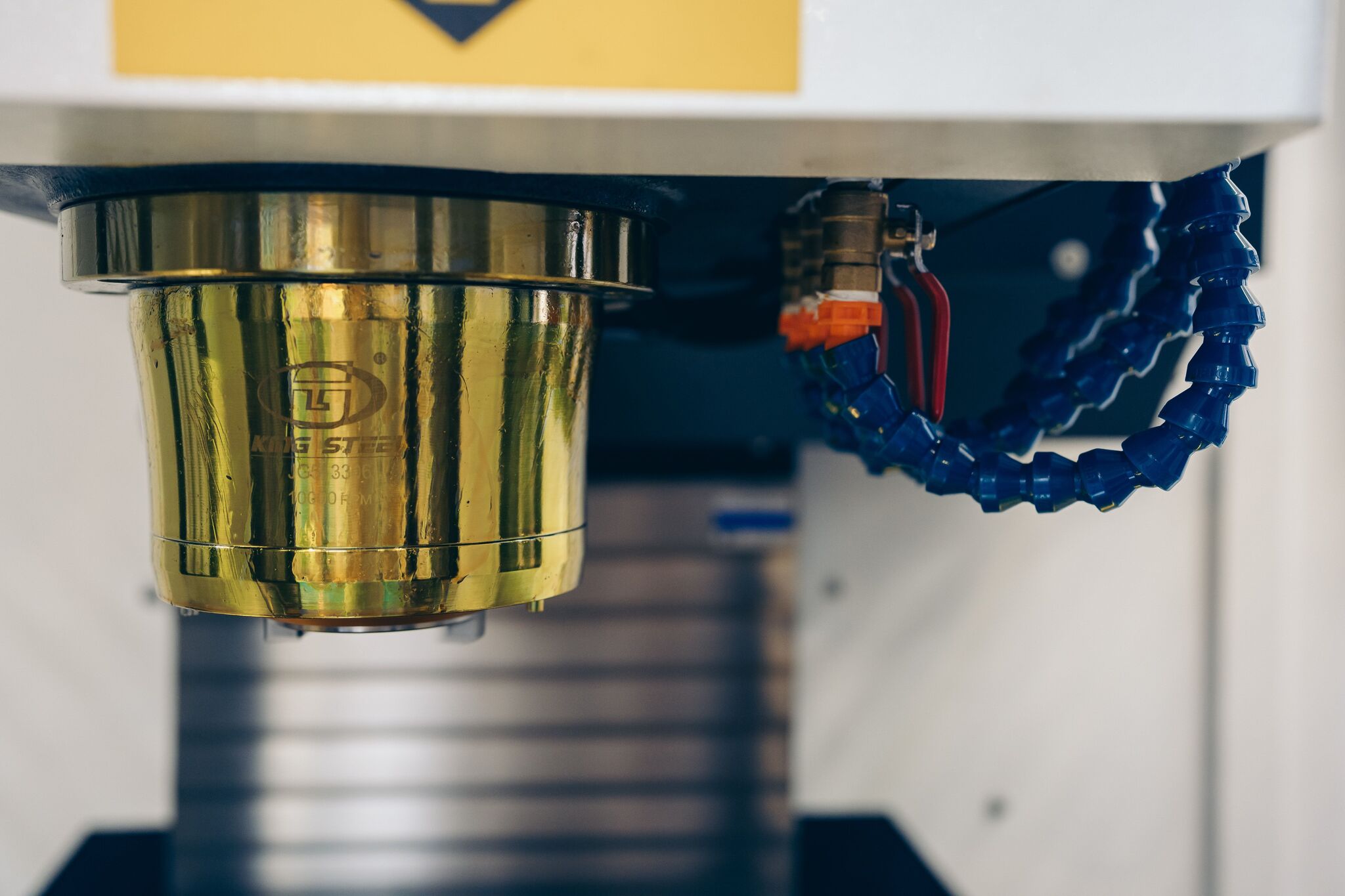

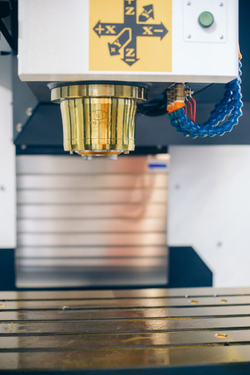

- Шпиндель: Высокоскоростной шпиндель с максимальной скоростью вращения 10,000 об/мин и конусом BT-40 (опционально HSK-A63) обеспечивает исключительную точность и быстроту обработки.
- Мощность шпинделя: 11/15 кВт, что позволяет выполнять мощные и точные резы на различных материалах.
Области применения: LV-1160 особенно полезен в авиационной промышленности, ракетостроении, точном машиностроении, а также в производстве медицинских устройств и электроники, где требуются высокая точность и чистота обработки.
Преимущества
- Высокая точность: С точностью позиционирования ±
- 003 мм и повторным позиционированием ± 0.0015 мм, LV-1160 гарантирует высочайшее качество обработки.
- Гибкость в использовании: Станок идеально подходит для различных промышленных задач, включая производство авиационных и автомобильных компонентов, а также высокоточные медицинские и электронные устройства.
- Продвинутая система управления: Контроллеры от Fanuc или Mitsubishi обеспечивают легкость настройки и оперирования, делая работу с машиной интуитивно понятной и эффективной.
Конструктивные особенности
- Улучшенная система охлаждения: Эффективно отводит тепло от обрабатываемой детали и инструмента, что улучшает качество поверхности и продлевает срок службы инструмента.
- Эргономичный дизайн: Удобство доступа к рабочей зоне и компактные размеры делают станок легким в эксплуатации и техническом обслуживании.
- Мощные подачи: Подачи по осям X/Y/Z до 36 м/мин обеспечивают быстрые и точные перемещения инструмента, что значительно ускоряет процесс обработки.
Модель LV-1160 с шпинделем 10,000 об/мин является отличным выбором для предприятий, которые стремятся к максимизации качества и производительности своего производства, особенно в условиях высоких требований к точности обработки.
Комплектация cтандартная

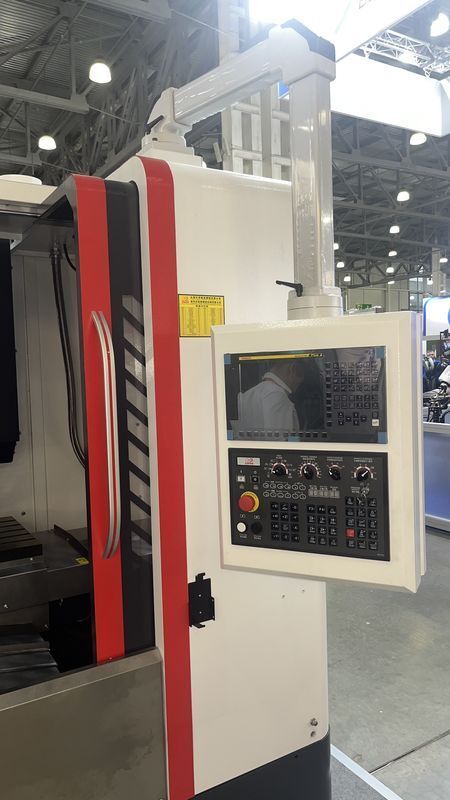

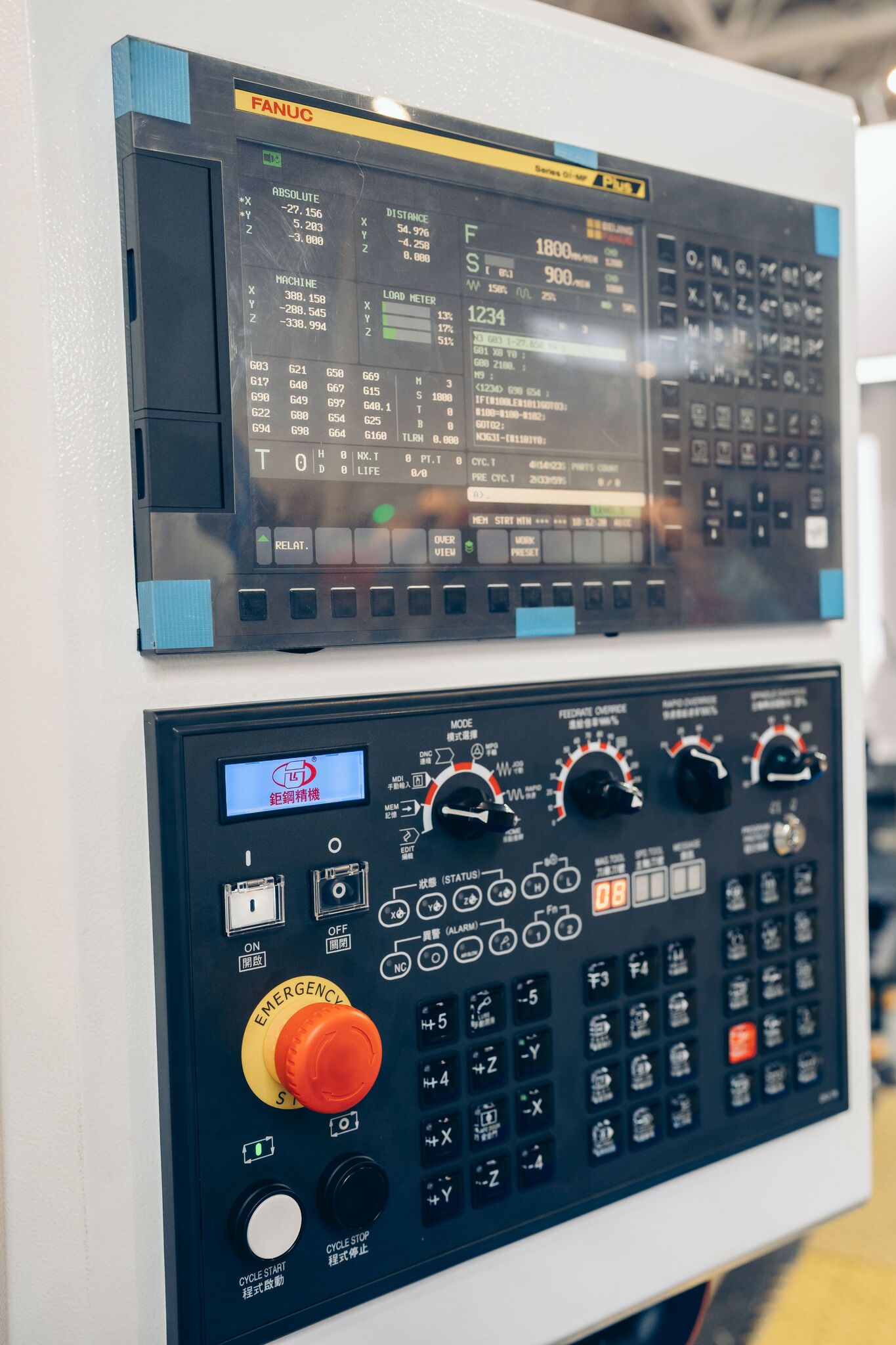

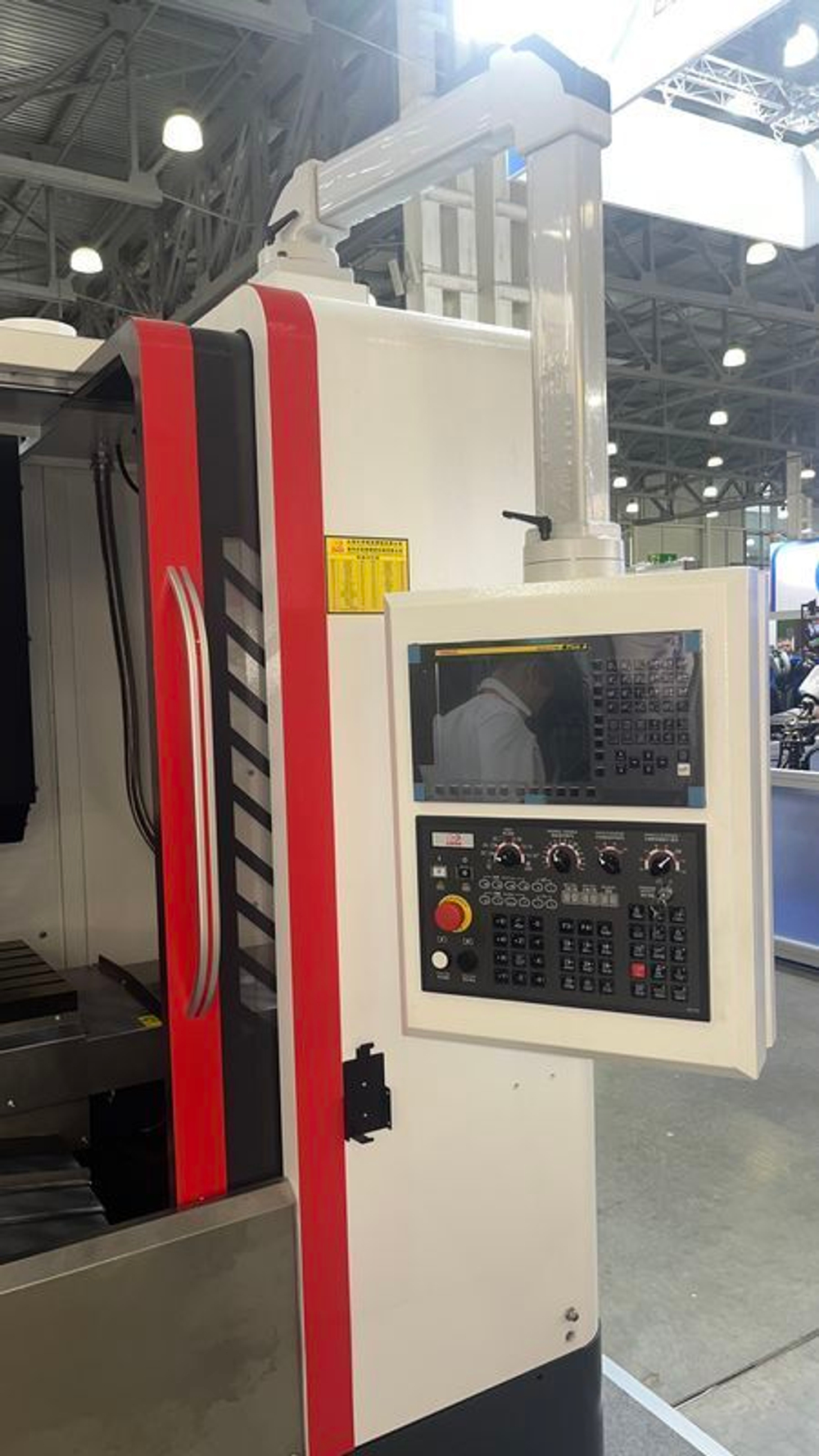

- Контроллер Fanuc 0i mf package 5 PLUS/ MITSUBISHI M80B

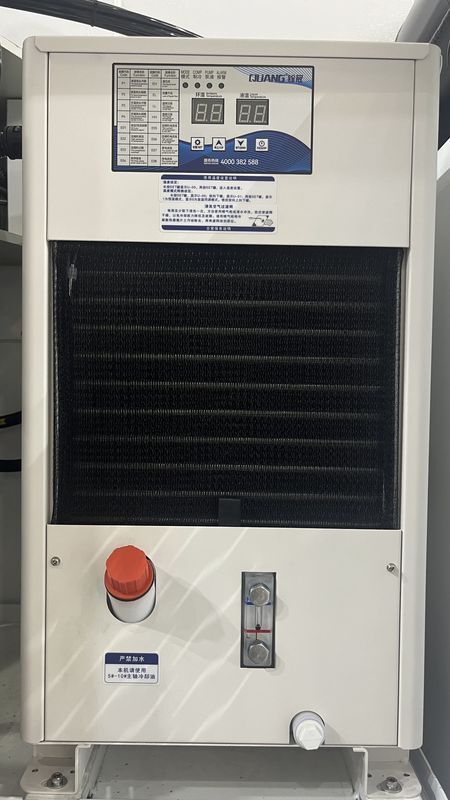

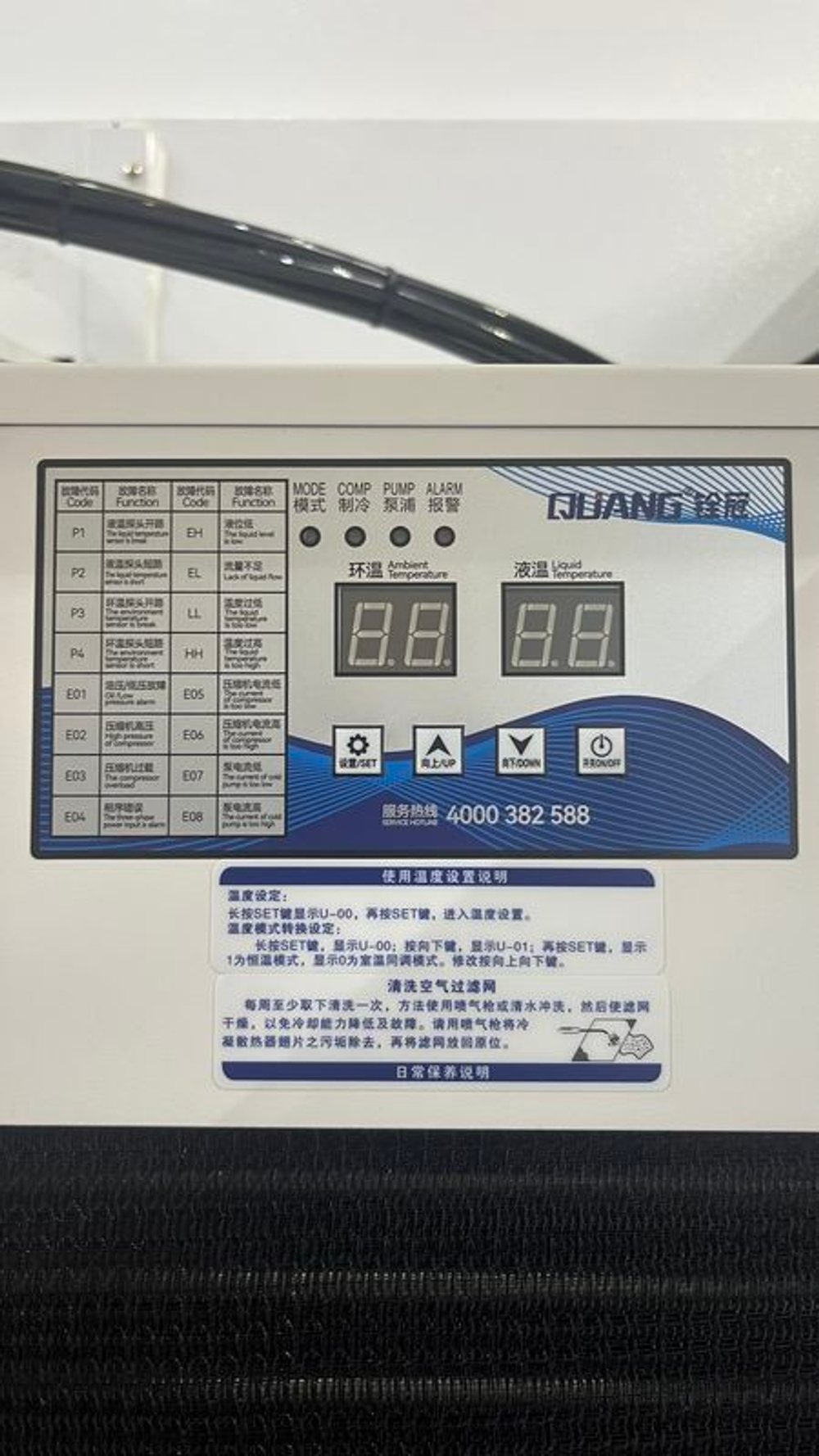

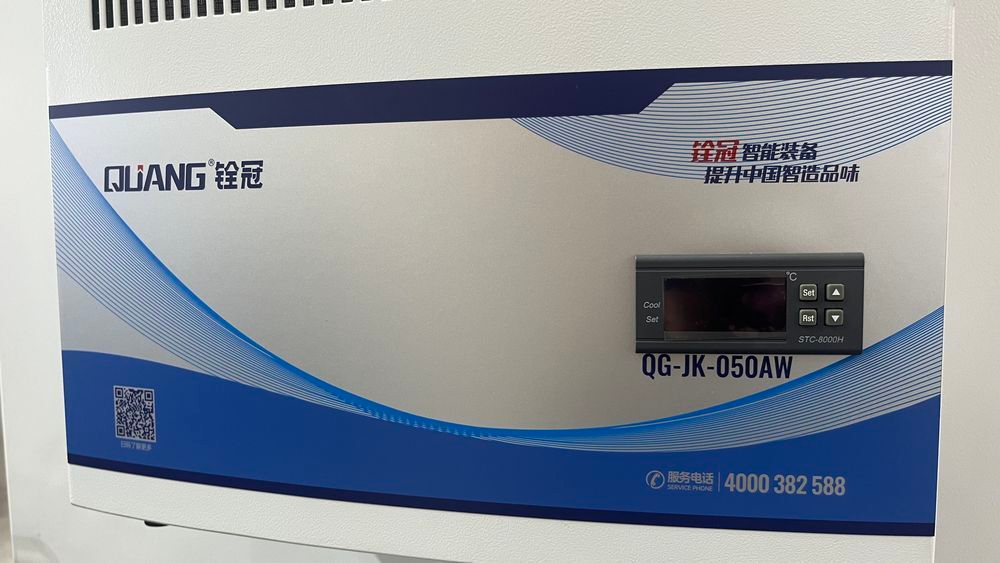

- Маслоохладитель шпинделя
- Жесткое нарезание резьбы

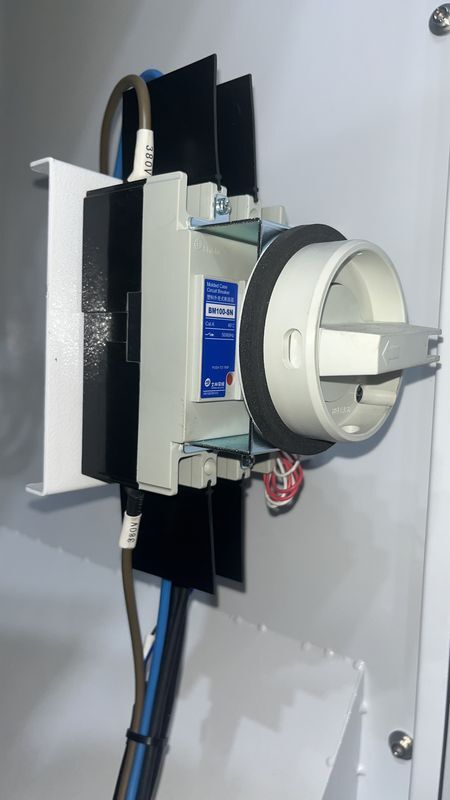

- Автоматическое отключение питания
- 3-цветная сигнальная лампа
- Светодиодное освещение рабочей зоны*2шт

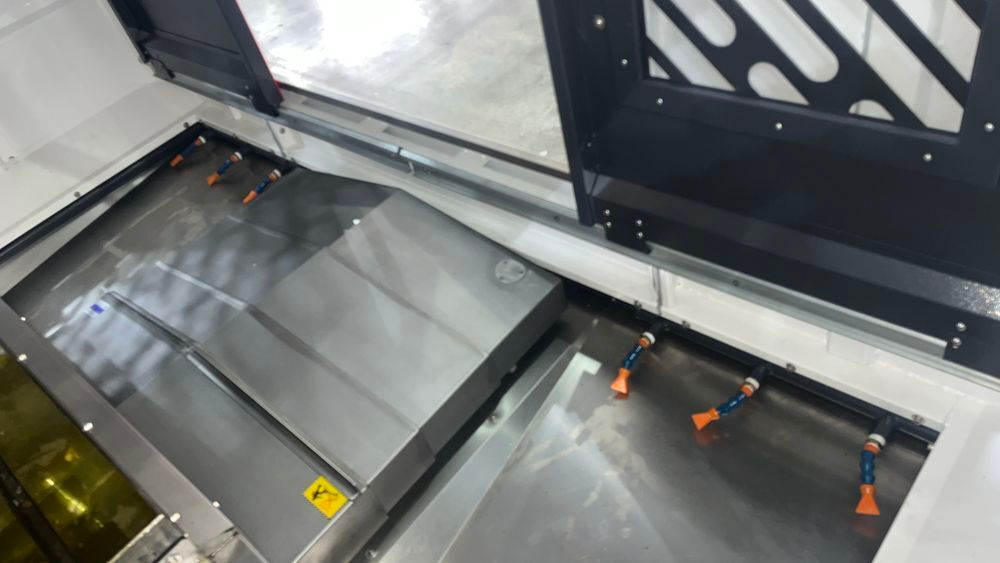

- Система охлаждения (охлаждающий насос*2)

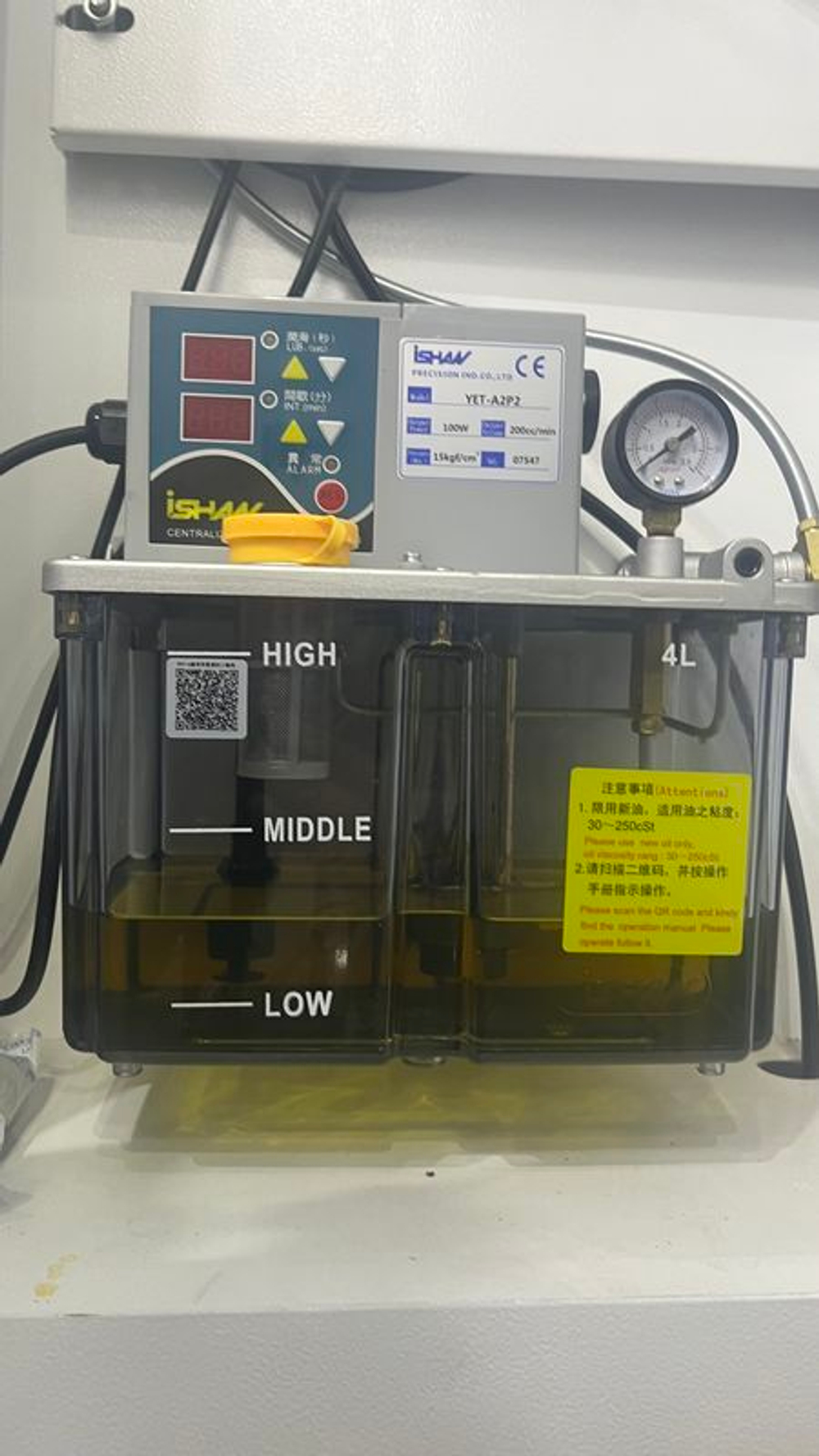

- Автоматическая смазка линейных направляющих и ШВП

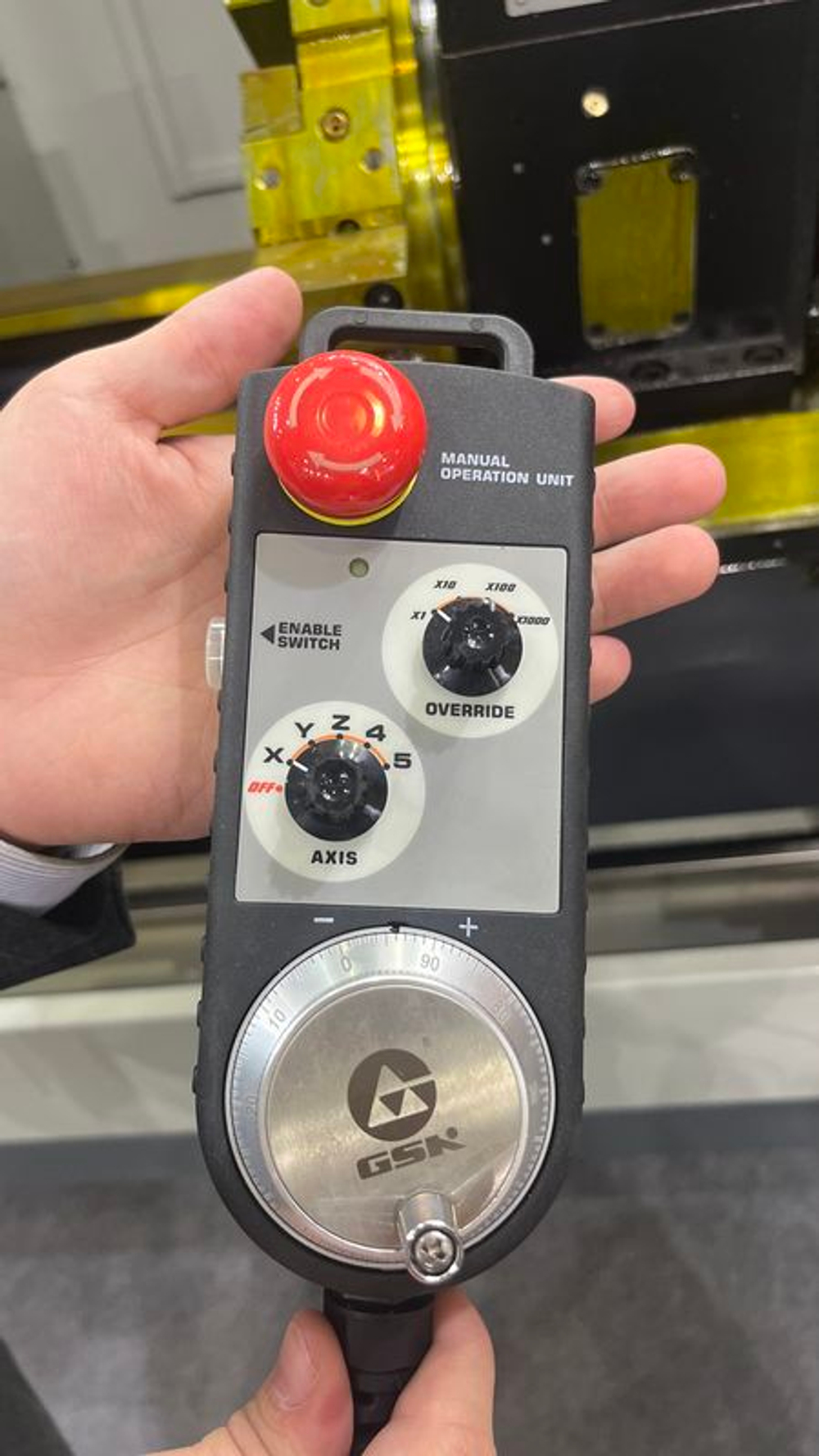

- Отдельный маховичок (MPG)
- Теплообменник с электроприводом
- Полностью закрытая кабина из листового металла

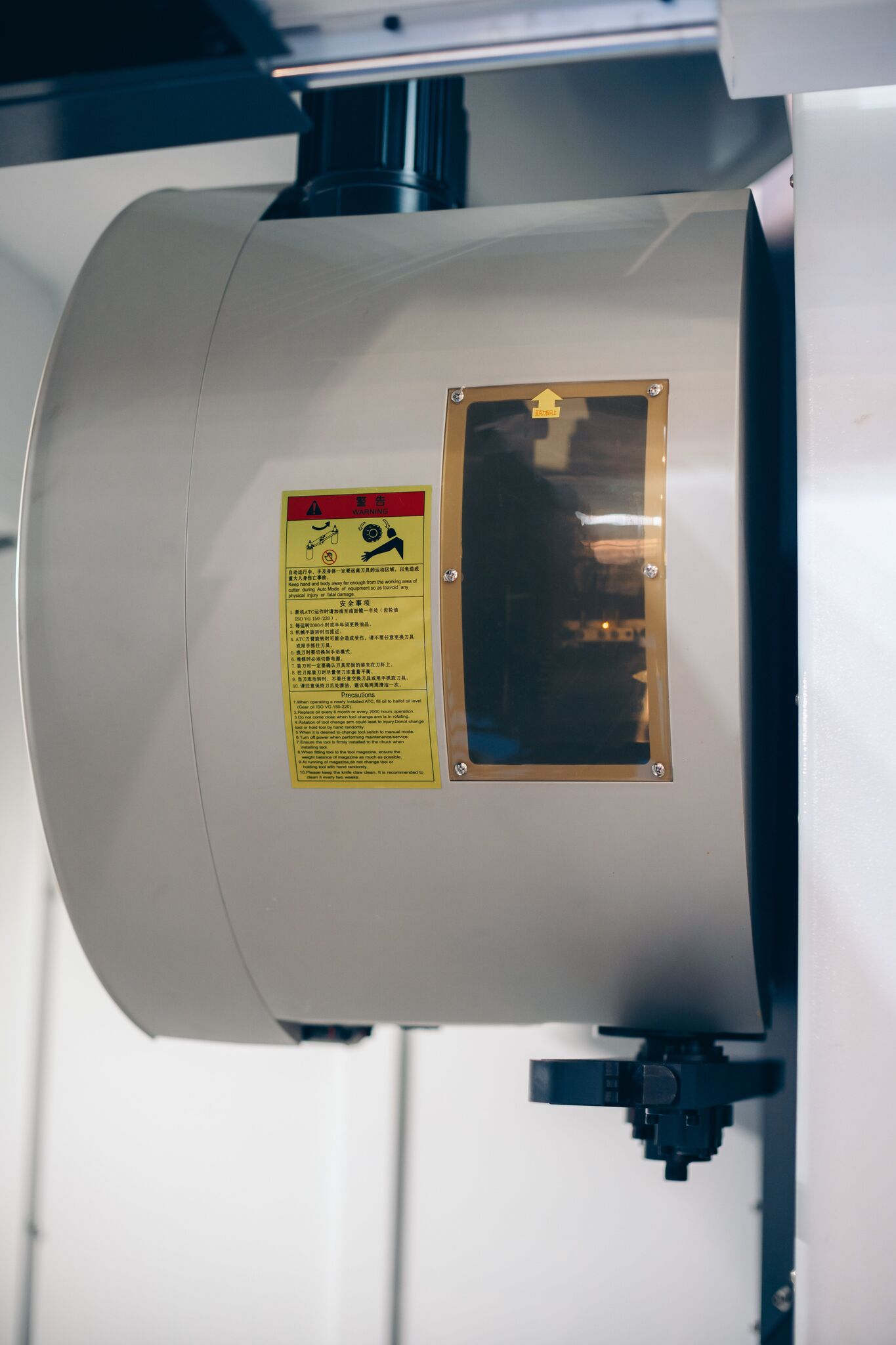

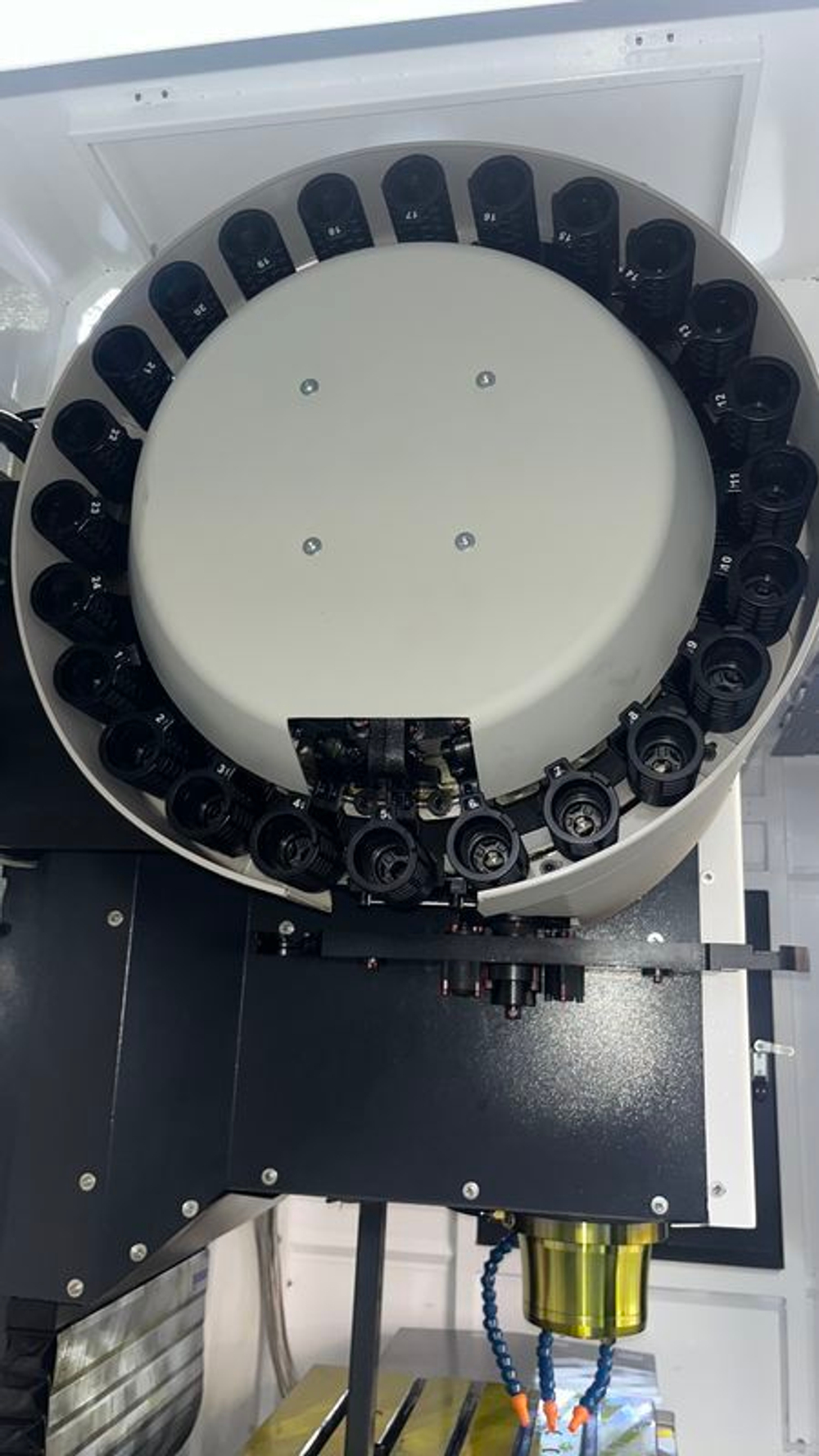

- Магазин инструментов BT40-24T рычажного типа
- Набор инструментов для шпинделя, винты и прокладки для выравнивания
- Трубки СОЖ и сжатого воздуха вокруг шпинделя

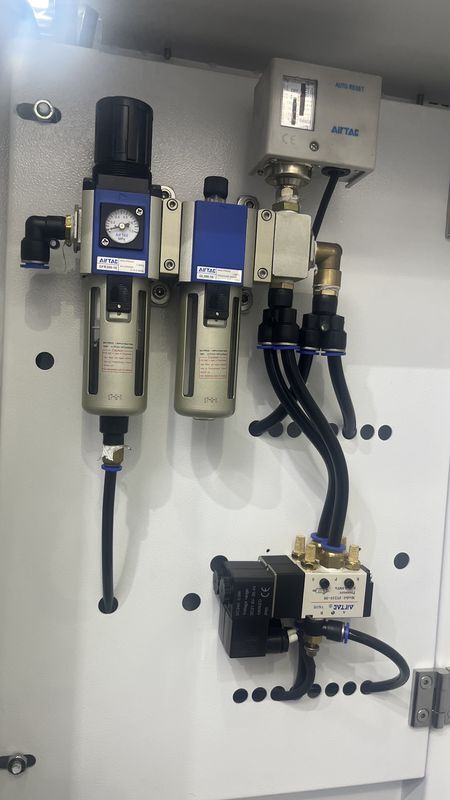

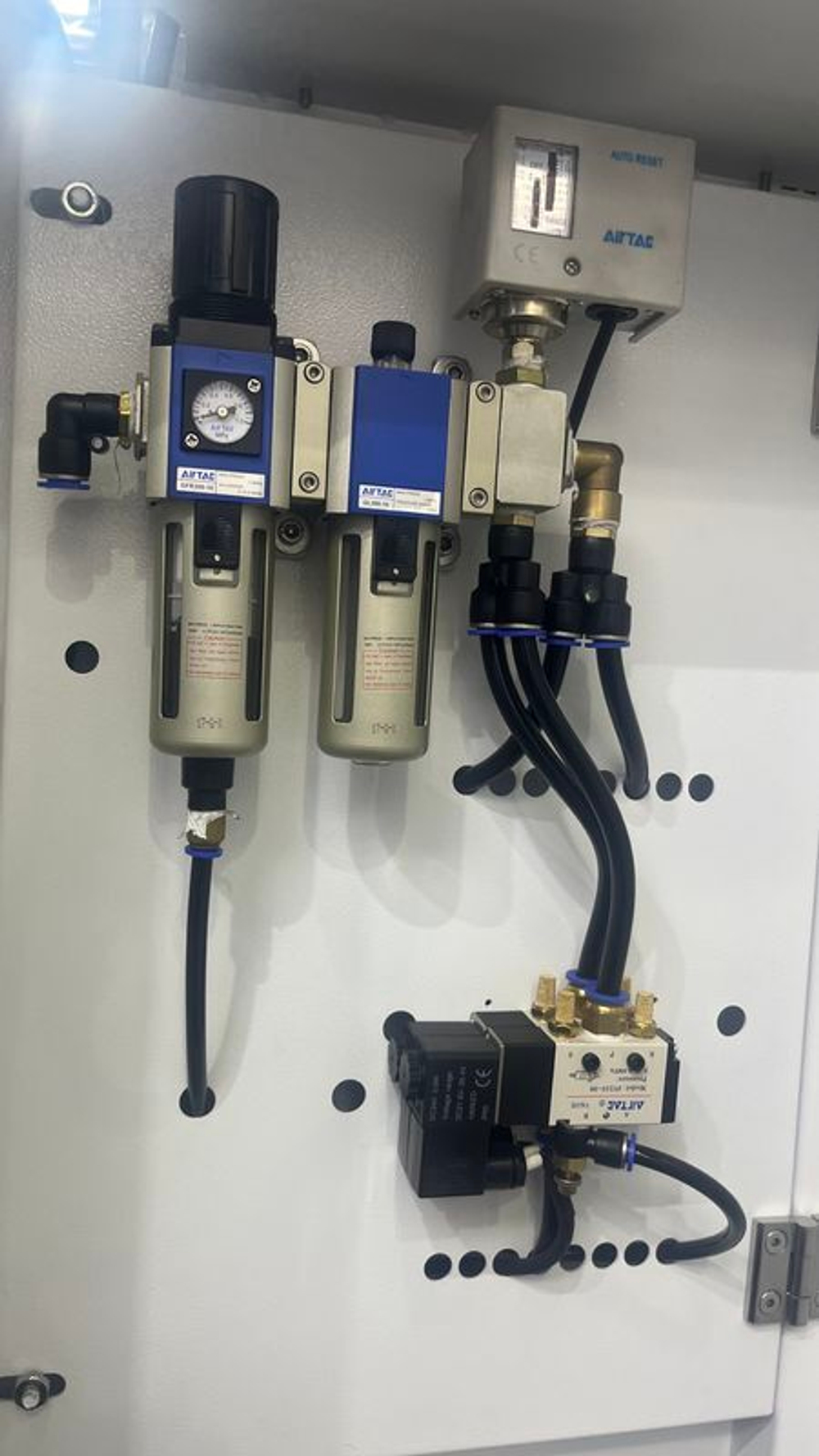

- Продувка сжатым воздухом через шпиндель

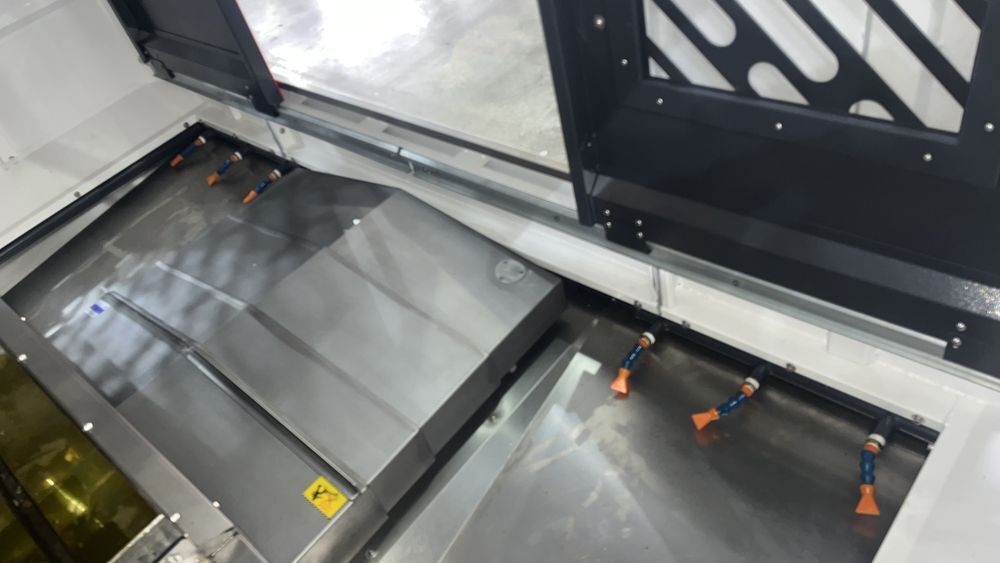

- Подача стружки обратной промывкой
- Пистолет СОЖ и пистолет для сжатого воздуха
- Интерфейс Ethernet
- Интерфейс USB и CF-карты
- Трансформатор
- ЖК-дисплей с диагональю экрана 10,4 дюйма
- Интерфейс 4-й оси
- Маслосборник (скиммер)
- Стандартная упаковка
Комплектация дополнительная
-
Конус шпинделя BBT40
-
Конус шпинделя HSK A63
-
Мощность шпинделя 11/15Kw
-
Шпиндель 12,000 rpm BT40 мощность
-
Шпиндель 12,000 rpm BT40 мощность 11/15Kw
-
Шпиндель 15,000 rpm BT40 мощность
-
Увеличение хода по оси Z 200mm
-

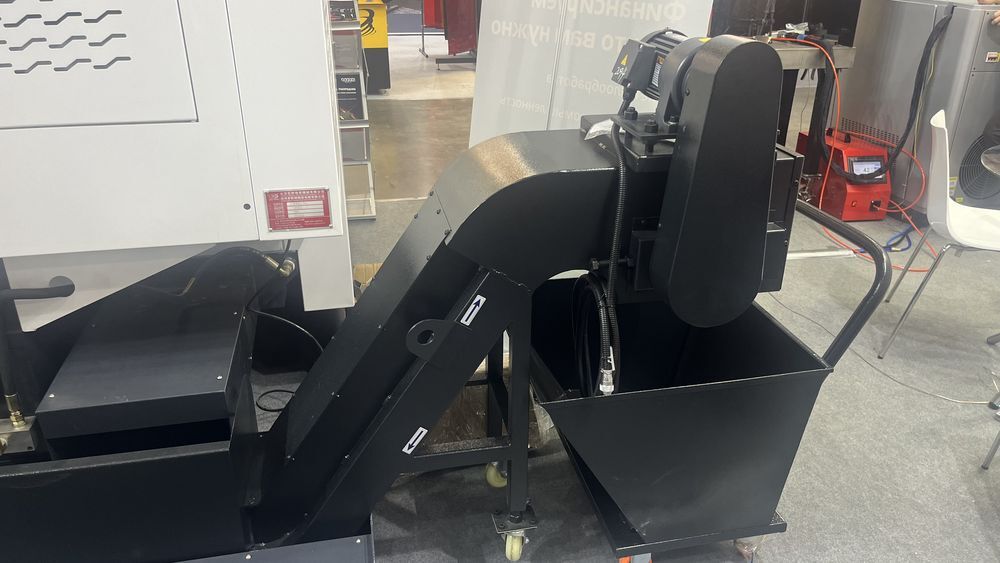

Шнековый конвейер для стружки
-

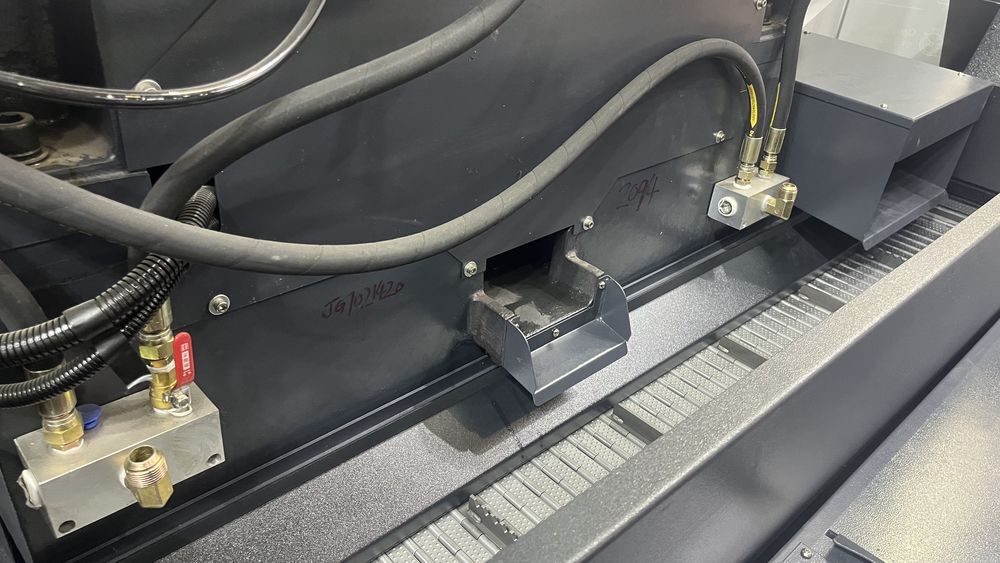

Ленточный конвейер для стружки
-
Магазин инструментов на 30 позиций
-
Охлаждающая жидкость 20бар через ременной шпиндель+фильтрация
-
Охлаждающая жидкость 20бар через прямой привод шпинделя +фильтрация
-
Оптические линейки XYZ
-
Датчик Renishaw TS27R
-
Датчик Renishaw OMP40
-
Коробка передач ZF
-
Система удаления маслянного тумана
-

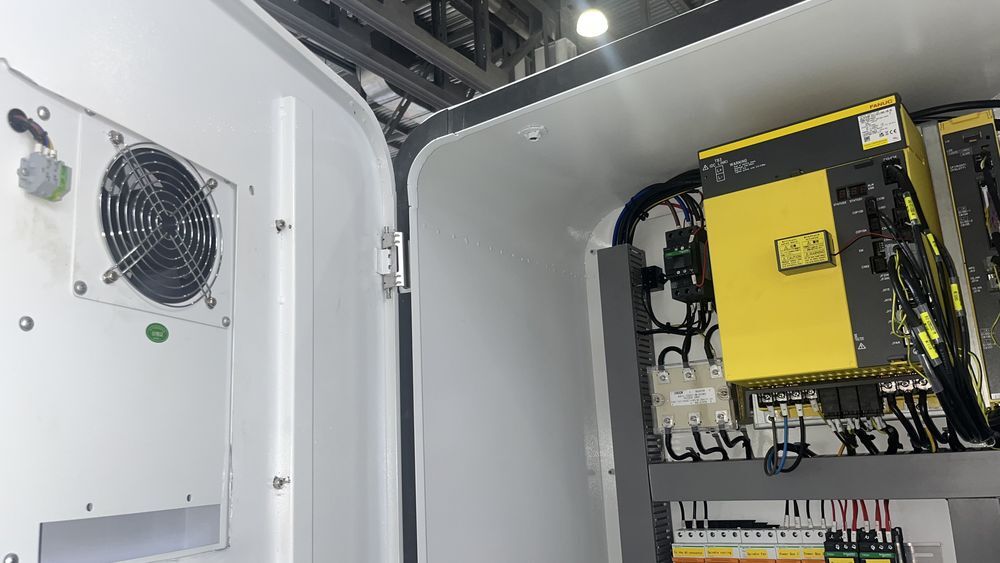

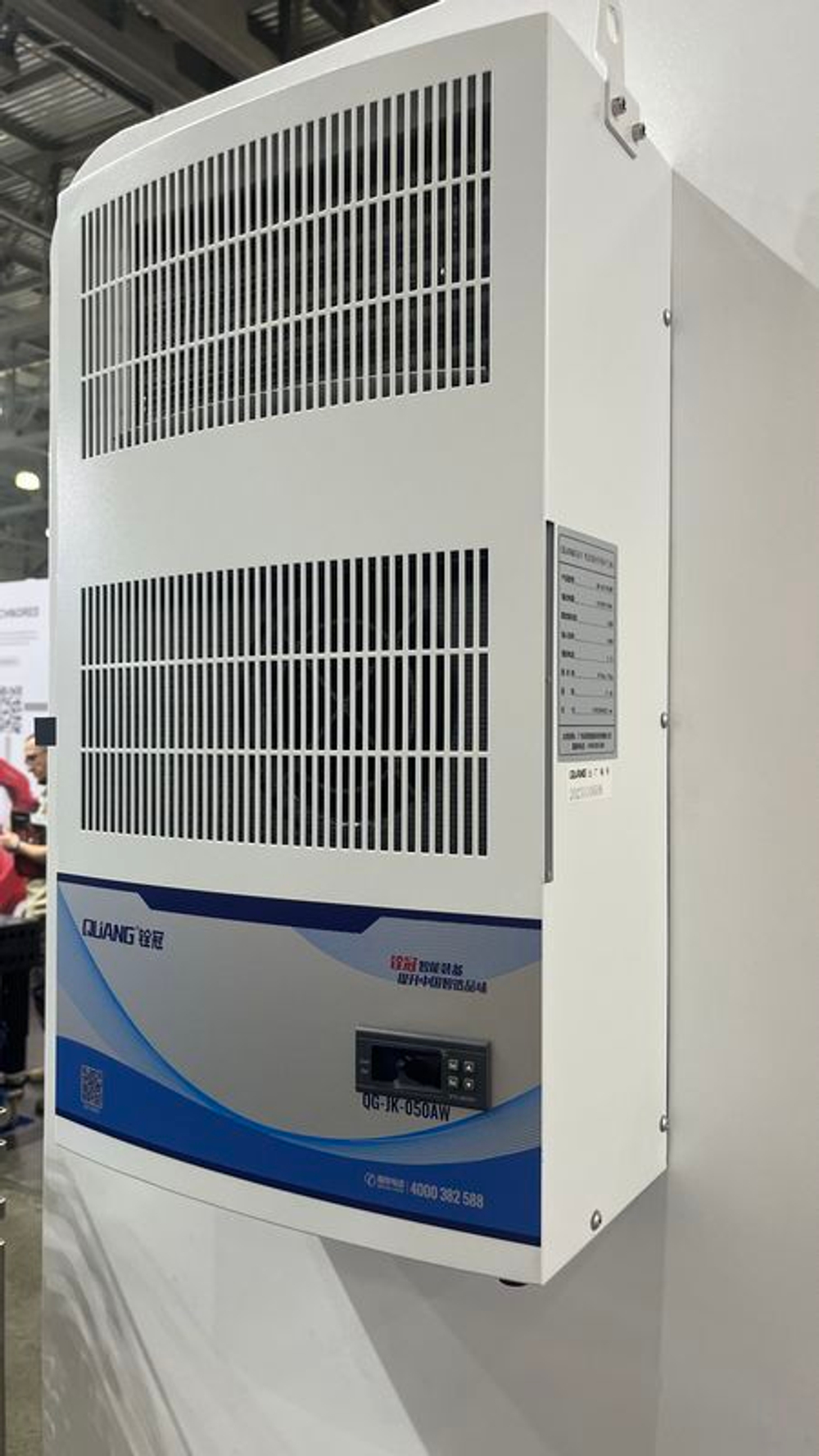

Кондиционер электрошкафа
-
Автоматическое дверь с блокировкой
-
4-axis 250mm серво двигатель FANUC
-
B FANUC 0i-MF package 3 controller
-
FANUC 0i-MF package 1 controller
-
Mitsubishi M80a controller
-
Siemens 828D
