Область применения

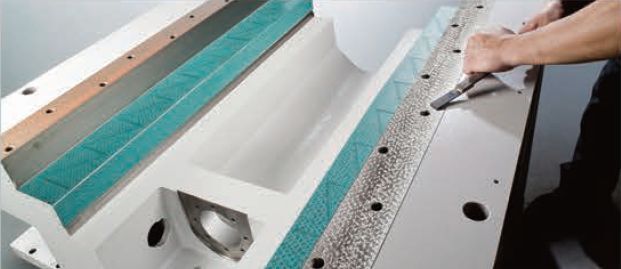

Все сопрягаемые узлы станков KAFO подвергаются ручному шабрению, обеспечивающему идеальное прилегание поверхностей, удерживание смазки и долговременную точность станка. Ручное шабрение – весьма трудозатратный процесс, требующий высочайшего мастерства от исполнителя. Обрабатываемый узел проходит до 5 циклов снятия/установки для обеспечения требований по качеству и плоскостности поверхности.
Преимущества
- 3D контроль узлов станка с помощью высокоточных координатно-измерительных машин (КИМ) перед сборкой
- Калибровка станка лазерным интерферометром
- BallBar Test: проверка точности позиционирования и круговой интерполяции, тест качества приводов и согласованности их работы
- Тест на вибрации
- Тест на радиальную жесткость шпинделя
- ЗD обработка тесовой детали (полусфера)

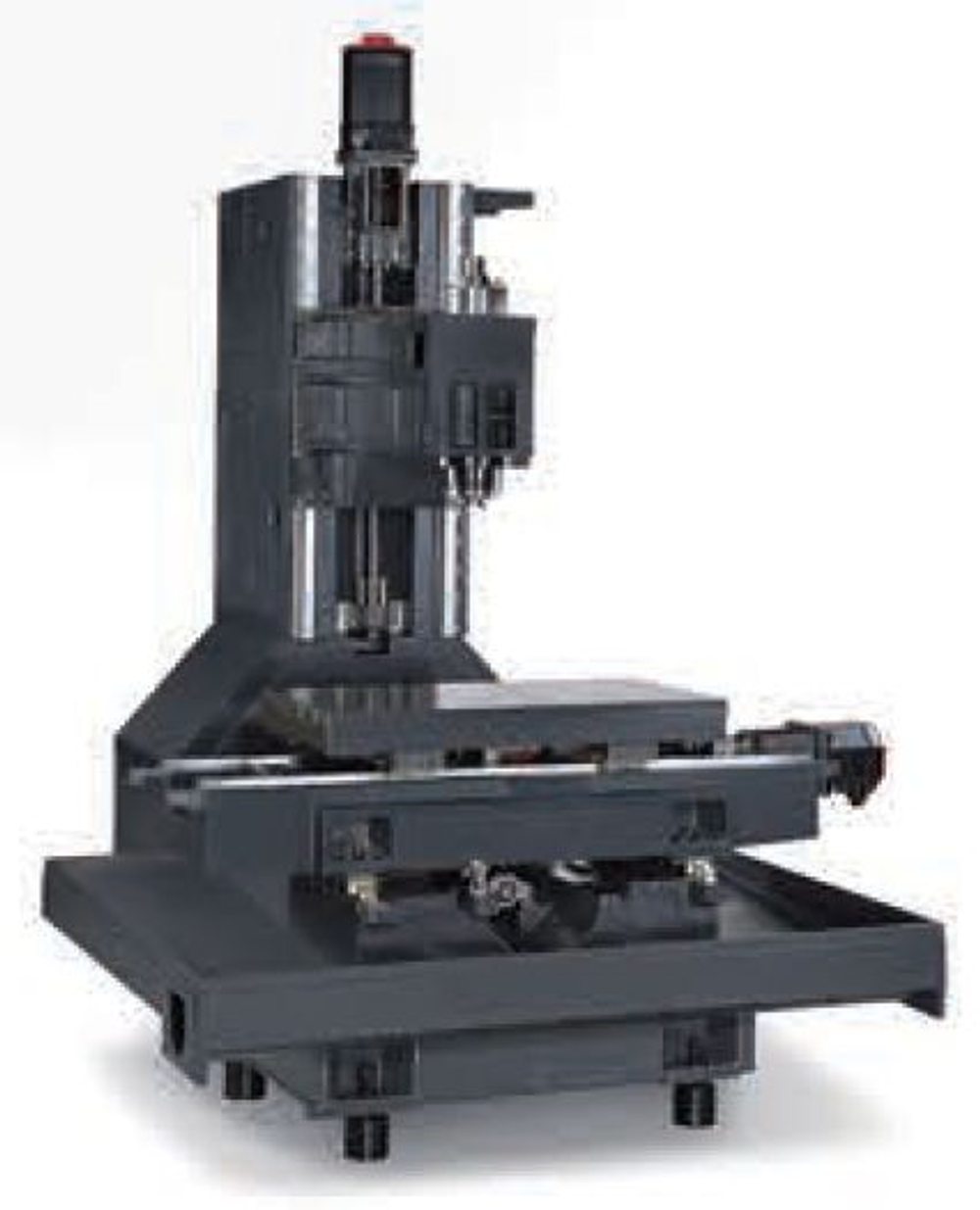

Конструктивные особенности
- Шпиндель с прямым приводом обеспечивает низкий уровень шума и вибраций, меньшие люфты

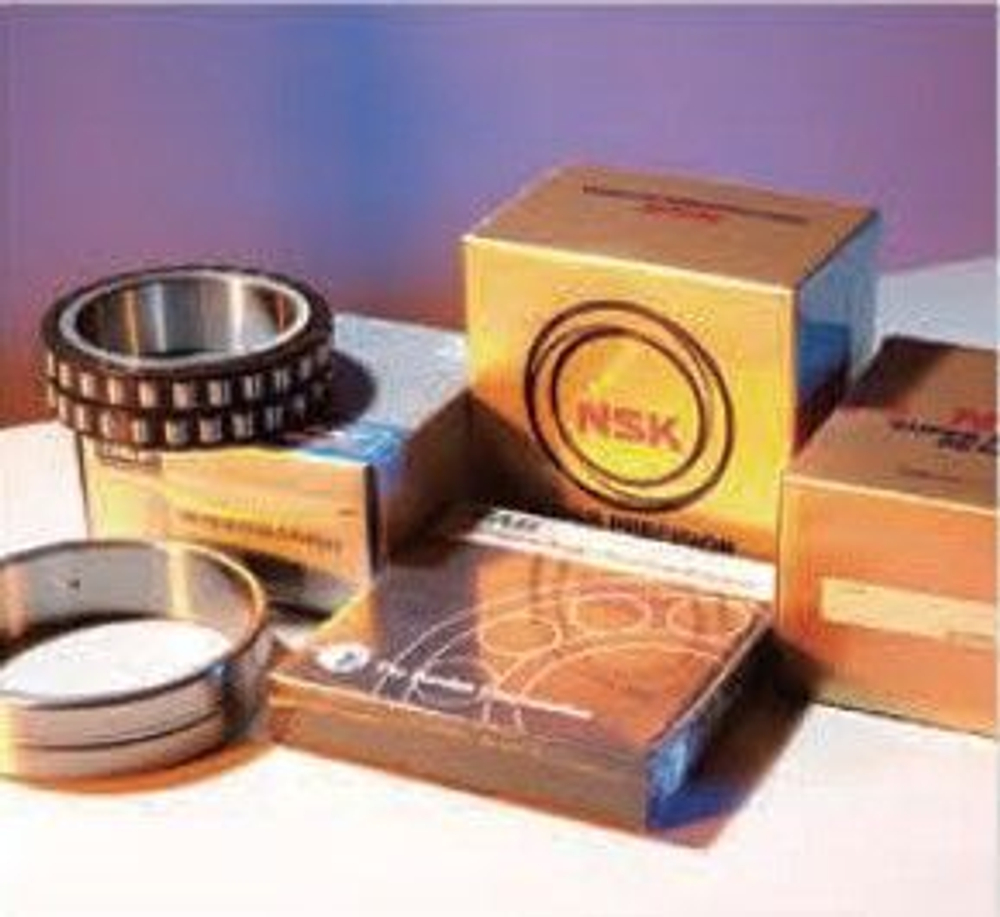

- Увеличенное расстояние между подшипниками шпинделя для большей жесткости и длительного срока службы
- Привод по оси Z с серво-мотором и без противовеса обеспечивает высокие скорости перемещений при 3D обработке и повышает производительность станка
- Модуль обнаружения сбоев электропитания защищает станок и деталь от повреждений
Комплектация cтандартная
- Система ЧПУ Fanuc 0i-MF Plus 10,4” цветной дисплей LCD, AICC II, USB
- Функция системы ЧПУ – жесткое нарезание резьбы
- Трансформатор 25 кВА
- Двигатель шпинделя 11/15 кВт, прямой привод, 10000 об/мин
- Конус шпинделя BВТ-40
- Масляное охлаждение шпинделя
- Линейные направляющие качения
- Автоматический инструментальный магазин на 24 инструмента барабанного типа c манипулятором
- Конвейер стружки шнековый с контейнером
- Система воздушного обдува детали
- Система воздушного обдува посадочного конуса шпинделя
- Автоматическая система смазки
- Система подачи СОЖ
- Пистолет для подачи СОЖ
- Кондиционер электрошкафа
- Сепаратор масла (маслоотделитель)
- Телескопическая защита направляющих
- Полная кабинетная защита станка
- Лампа освещения рабочей зоны
- Лампа сигнальная
- Пистолет воздушный
- Регулируемые опоры станка
- Автоматическое отключение питания по завершению программы, М30
- Инструменты для обслуживания станка
- Инструкция по эксплуатации на русском языке
