Токарный станок — это основа машиностроительного производства, незаменимый инструмент для обработки цилиндрических, конических и фасонных поверхностей деталей. Одним из ключевых конструктивных элементов, определяющих жесткость, точность и удобство эксплуатации оборудования, является станина. В зависимости от типа станка станины могут иметь горизонтальное или наклонное исполнение. В этой статье мы подробно разберем, что такое наклонная станина токарного станка, какие у нее конструктивные особенности и почему она стала стандартом для современных токарных центров с ЧПУ.
Что такое наклонная станина?
Наклонная станина — это несущая конструкция токарного станка, установленная под углом к горизонтальной плоскости. Угол наклона обычно составляет от 30° до 60°, чаще всего — 45°. Такое расположение позволяет оптимизировать работу станка по нескольким ключевым параметрам: улучшить отвод стружки, повысить жесткость системы и сделать обслуживание более удобным. Наклонная станина является обязательным элементом современных высокопроизводительных токарных и токарно-фрезерных центров с ЧПУ.
Конструктивные особенности наклонной станины
Угол наклона
Основной конструктивный параметр — угол установки станины. Выбор угла (обычно 30°, 45° или 60°) определяется компоновкой станка, типом обрабатываемых деталей и требованиями к жесткости. Оптимальным считается угол 45°, который обеспечивает баланс между удобством доступа к рабочей зоне и эффективным удалением стружки.
Материал изготовления
Наклонные станины изготавливаются из высокопрочного чугуна (например, марки СЧ20 или СЧ25) с последующей термической обработкой для снятия внутренних напряжений. Чугун обладает высокой демпфирующей способностью, эффективно гасит вибрации и обеспечивает стабильность геометрии при интенсивных нагрузках. В некоторых моделях применяются сварные стальные конструкции повышенной жесткости.
Направляющие
На наклонной станине устанавливаются прецизионные направляющие, по которым перемещаются суппорт и другие рабочие органы. В зависимости от класса станка могут использоваться:
-
Закаленные и шлифованные направляющие скольжения — обеспечивают высокую жесткость и демпфирование, применяются в тяжелых станках.
-
Роликовые направляющие качения — позволяют достичь высоких скоростей перемещения (до 40–60 м/мин) и ускорений, характерны для современных обрабатывающих центров.
Направляющие защищены телескопическими кожухами, предотвращающими попадание стружки и СОЖ.

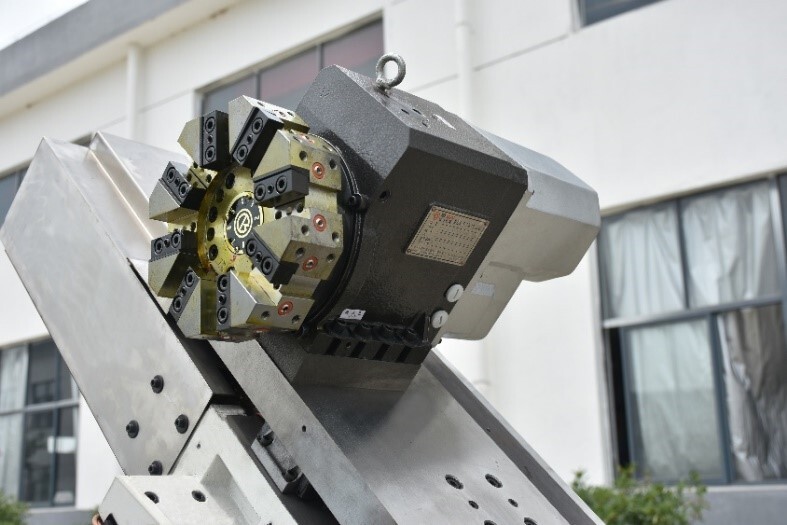

Суппорт и револьверная головка
Благодаря наклонной станине суппорт имеет оптимальную геометрию, обеспечивающую равномерное распределение нагрузок. Револьверная головка располагается под углом, что улучшает доступ инструмента к заготовке и позволяет использовать более короткий и жесткий инструмент.
Система удаления стружки
Наклонная станина формирует естественный желоб для отвода стружки. Образующаяся при резании стружка под действием силы тяжести скатывается по наклонной плоскости в приемный бункер или на конвейер удаления стружки. Это исключает ее накопление в рабочей зоне, снижает риск повреждения инструмента и обработанной поверхности, а также сокращает время на уборку.
Преимущества наклонной станины
Повышенная жесткость и виброустойчивость
Наклонная конструкция позволяет создать более компактную и жесткую силовую схему. Силы резания замыкаются через массивную станину, а не через отдельные элементы. Это снижает вибрации, улучшает качество обработанной поверхности и позволяет вести обработку на более высоких режимах резания.
Эффективное удаление стружки
Одно из главных преимуществ — естественное удаление стружки. В станках с горизонтальной станиной стружка может скапливаться на направляющих, вызывая их износ и ухудшая точность. В наклонных станках стружка беспрепятственно удаляется из рабочей зоны, что особенно важно при обработке вязких материалов (нержавеющая сталь, алюминий) и при высоких режимах резания.
Удобство обслуживания и доступа
Наклонное расположение рабочих органов обеспечивает оператору свободный доступ к зоне реза, облегчает установку и съем заготовок, замену инструмента и настройку станка. Это сокращает вспомогательное время и снижает утомляемость оператора.
Оптимальная компоновка и компактность
При одинаковых габаритах станины наклонная конструкция позволяет увеличить рабочий ход суппорта или уменьшить общую длину станка. Это особенно важно для производств с ограниченными площадями.
Высокая точность и долговечность
Отсутствие скапливающейся стружки, эффективная смазка направляющих и равномерное распределение нагрузок способствуют сохранению точности станка на протяжении всего срока службы. Наклонные станины обеспечивают стабильность геометрии даже при длительной интенсивной эксплуатации.
Применение наклонных станин
Наклонные станины являются стандартом для современных токарных станков с ЧПУ и токарно-фрезерных обрабатывающих центров. Такое конструктивное решение используется в оборудовании для:
-
Автомобильной промышленности — обработка деталей трансмиссии, валов, ступиц
-
Авиационной и аэрокосмической отрасли — высокоточная обработка титановых и жаропрочных сплавов
-
Энергетического машиностроения — изготовление валов турбин, роторов, корпусных деталей
-
Общего машиностроения — производство широкой номенклатуры деталей в серийном и мелкосерийном производстве
-
Медицинской промышленности — изготовление имплантатов и хирургических инструментов из нержавеющих и титановых сплавов
Сравнение с горизонтальной станиной
| Параметр | Горизонтальная станина | Наклонная станина |
|---|---|---|
| Удаление стружки | Требует дополнительных устройств (конвейер, промывка) | Естественное, под действием силы тяжести |
| Жесткость и виброустойчивость | Хорошая, но зависит от конструкции | Высокая, за счет компактной компоновки |
| Доступ к рабочей зоне | Ограничен, требуется наклон корпуса оператора | Удобный, прямой доступ |
| Компактность | Требует больше места | Более компактная компоновка |
| Стоимость | Ниже, проще в производстве | Выше, сложнее в изготовлении |
| Применение | Универсальные станки, ремонтные мастерские | Современные станки с ЧПУ, высокопроизводительные центры |
Заключение
Наклонная станина токарного станка — это конструктивное решение, которое стало стандартом для современного высокопроизводительного оборудования. Она обеспечивает оптимальное удаление стружки, высокую жесткость, удобство обслуживания и стабильную точность на протяжении всего срока эксплуатации. Благодаря этим преимуществам станки с наклонной станиной занимают лидирующие позиции в автомобильной, авиационной и энергетической промышленности, а также в любом производстве, где требуются высокая производительность и качество обработки.
Выбор между горизонтальной и наклонной станиной определяется конкретными задачами: для универсальных и ремонтных работ может быть достаточно классической горизонтальной конструкции. Однако для серийного производства с высокими требованиями к точности, производительности и стабильности наклонная станина становится оптимальным и часто единственно возможным решением.
