Введение в телескопические защитные системы
Телескопическая защита токарного станка — это специализированное устройство, предназначенное для предотвращения попадания стружки, охлаждающей жидкости и других загрязнений в подвижные узлы оборудования. В этой статье мы подробно рассмотрим:
✔ Основные функции и принцип работы
✔ Конструктивные особенности и материалы
✔ Преимущества перед другими типами защит
✔ Критерии выбора для разных моделей станков
✔ Правила монтажа и обслуживания
1. Назначение и принцип работы
1.1. Основные функции
- Защита направляющих и механизмов от:
- Металлической стружки
- Абразивных частиц
- Смазочно-охлаждающих жидкостей (СОЖ)
- Механических повреждений
- Предотвращение попадания инородных предметов
- Увеличение срока службы оборудования
1.2. Принцип действия
Телескопическая защита работает по принципу "матрешки" — секции выдвигаются и складываются при перемещении суппорта, сохраняя постоянную защиту рабочих элементов. Конструкция обеспечивает:
- Полное перекрытие защищаемой зоны
- Минимальное сопротивление при движении
- Сохранение жесткости при любом положении

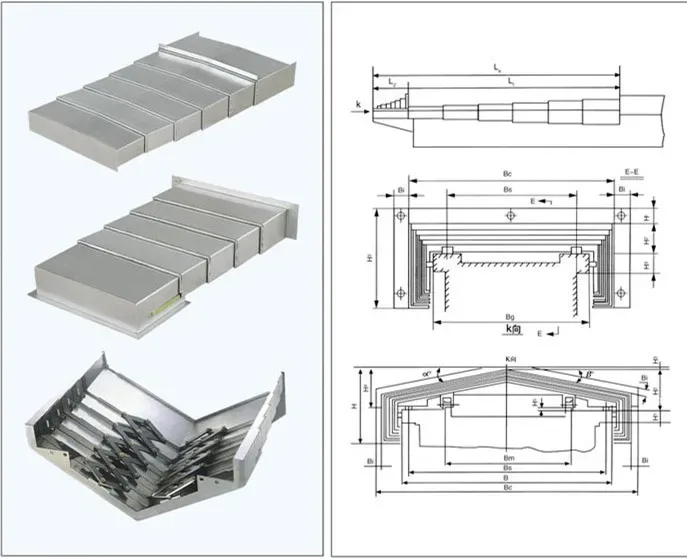

2. Конструктивные особенности
2.1. Основные компоненты
- Направляющие пластины (обычно стальные или алюминиевые)
- Система крепления (фланцевое или болтовое соединение)
- Уплотнительные элементы (резиновые или полиуретановые)
- Механизм выдвижения (шариковые или роликовые направляющие)
2.2. Материалы изготовления
| Материал | Толщина | Преимущества | Применение |
|---|---|---|---|
| Нерж. сталь AISI 304 | 0,8-1,5 мм | Коррозионная стойкость | Агрессивные среды |
| Оцинкованная сталь | 1,0-2,0 мм | Экономичность | Общее машиностроение |
| Алюминиевые сплавы | 1,5-3,0 мм | Малый вес | Высокоскоростные станки |
| Композитные материалы | - | Антифрикционные свойства | Прецизионные станки |
3. Технические характеристики
3.1. Ключевые параметры
- Рабочий ход: 200-6000 мм
- Ширина защиты: 50-1000 мм
- Температурный диапазон: -30°C до +120°C
- Скорость перемещения: до 2 м/с
- Срок службы: 5-10 млн. циклов
3.2. Системы крепления
- Болтовое соединение (для стационарного монтажа)
- Быстросъемные замки (для обслуживаемых узлов)
- Фланцевое крепление (для тяжелых условий)
4. Преимущества использования
- Экономическая выгода:
- Снижение затрат на ремонт направляющих
- Увеличение межсервисных интервалов
- Минимизация простоев оборудования
- Технические преимущества:
- Сохранение точности станка
- Защита от коррозии
- Улучшение условий работы оператора
- Эксплуатационные плюсы:
- Простота обслуживания
- Быстрый монтаж/демонтаж
- Возможность индивидуальной настройки
5. Как выбрать телескопическую защиту?
5.1. Критерии выбора
- Тип защищаемого оборудования
- Габариты защищаемой зоны
- Условия эксплуатации
- Требуемая степень защиты
- Бюджетные ограничения
5.2. Рекомендации по подбору
- Для станков с СОЖ — выбирайте системы с уплотнениями
- В условиях ударных нагрузок — усиленные конструкции
- Для пищевой промышленности — нержавеющая сталь
- Для высокоскоростных станков — облегченные алюминиевые модели
6. Монтаж и обслуживание
6.1. Основные этапы установки
- Подготовка поверхности (очистка, обезжиривание)
- Крепление базовых элементов
- Регулировка положения
- Проверка работоспособности
6.2. Обслуживание
- Регулярная очистка (1 раз в неделю)
- Проверка креплений (ежемесячно)
- Смазка направляющих (по регламенту)
- Замена уплотнений (при появлении повреждений)
