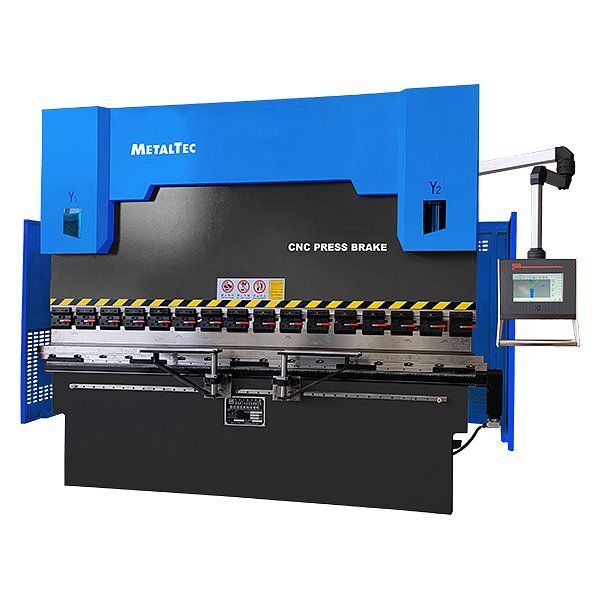

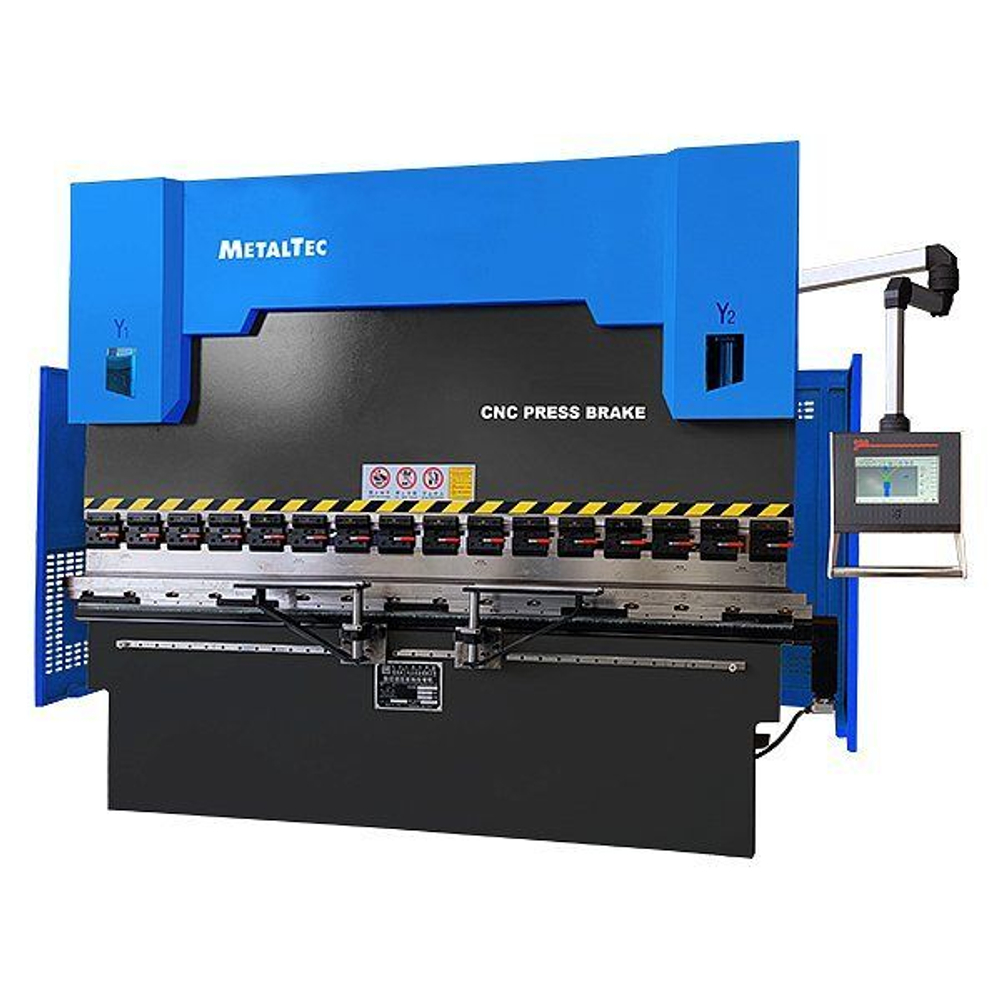

Гидравлический листогибочный пресс с ЧПУ MetalTec HBC 110/2500

MetalTec HBC 110/2500 — это современный гидравлический листогибочный пресс с системой ЧПУ, предназначенный для высокоточной и производительной гибки листового металла. Станок сочетает в себе мощность (110 тонн), большую рабочую длину (2500 мм) и интеллектуальное управление (4+1 ось), что делает его идеальным решением для серийного и мелкосерийного производства сложных изделий.

Ключевые преимущества и выгоды

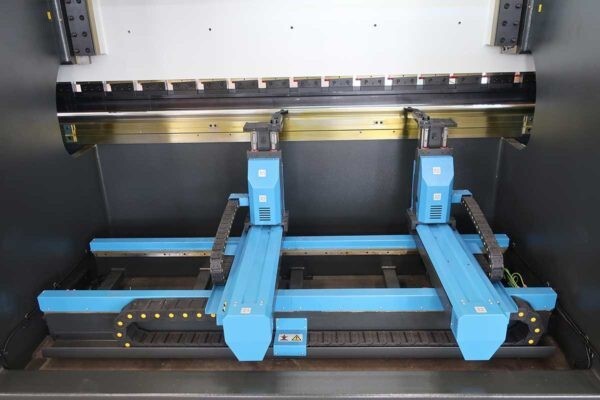

• Высокая точность и повторяемость: Система ЧПУ обеспечивает точное позиционирование заднего упора (хода 600 мм) и контроль всех параметров гиба, гарантируя идеальную геометрию каждой детали в серии.

• Мощность и производительность: Усилие в 110 тонн позволяет работать с широким диапазоном толщин металла. Высокие скорости подвода (180 мм/с) и возврата (160 мм/с) минимизируют время цикла.

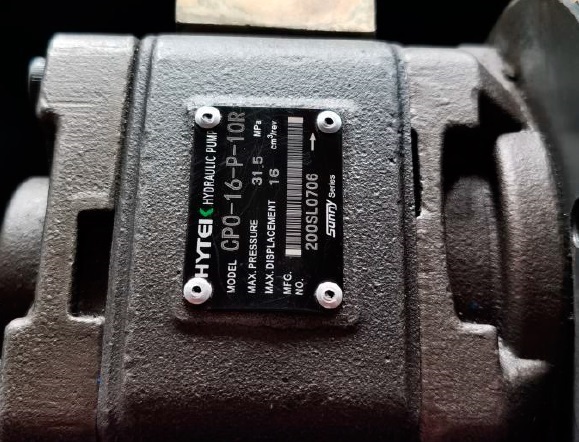

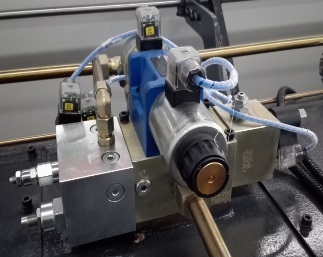

• Надежность и долговечность: Мощный главный двигатель Siemens (7.5 кВт), массивная конструкция (вес 6000 кг) и гидравлическая система обеспечивают стабильную работу при интенсивных нагрузках.

• Универсальность: Большая глубина зева (320 мм) и высота открытия (465 мм) позволяют гнуть габаритные и предварительно собранные конструкции. Возможна как гибка по всей длине, так и сегментная.

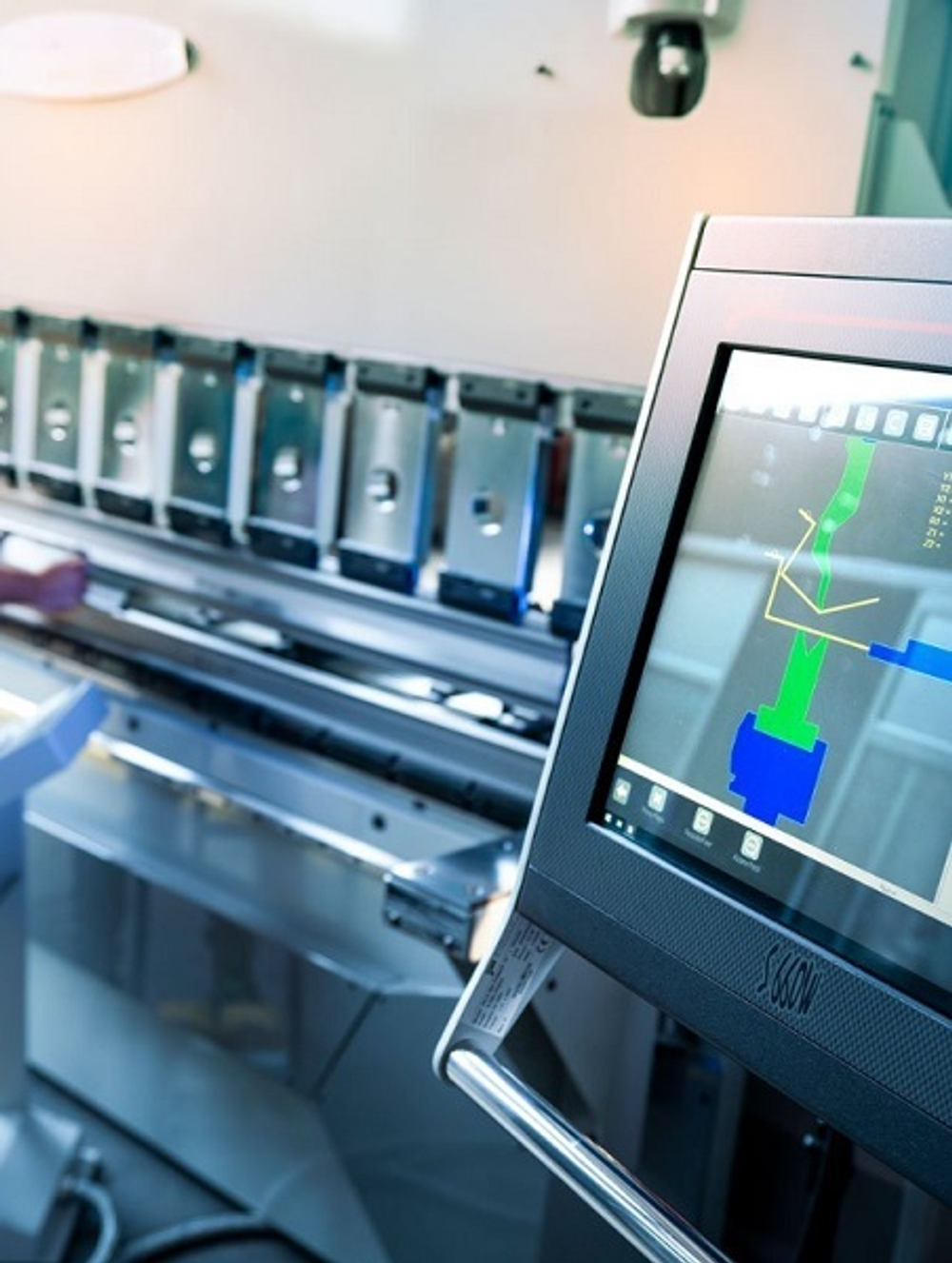

• Простота эксплуатации: Интуитивно понятная система ЧПУ снижает требования к квалификации оператора и минимизирует время настройки.

Технические характеристики

Область применения

Пресс предназначен для изготовления широкого спектра изделий из листового металла:

• Для промышленности: детали кузовов, корпуса станков и электрошкафов, кожухи, воздуховоды, элементы лестниц и лифтов.

• Для точных отраслей: компоненты для аэрокосмической отрасли, медицинской техники, лабораторной мебели.

• Для бытовых и декоративных изделий: элементы дверей, декоративные фасады, изделия для интерьера.

Гидравлический пресс MetalTec HBC 110/2500 — это выгодное капиталовложение, которое позволяет автоматизировать и стандартизировать процесс гибки, значительно повышая производительность цеха и качество выпускаемой продукции. Он предназначен для предприятий, ориентированных на рост и выполнение сложных заказов.

СХЕМА ОБРАБОТКИ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки. F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32
