Если вы хоть раз видели, как из куска металла или дерева рождается идеальная деталь с сложнейшим узором, скорее всего, вы наблюдали за работой станка с ЧПУ. Аббревиатура «ЧПУ» сегодня на слуху, но для многих остается загадкой.
На самом деле, все не так страшно. Эта статья — простыми словами для тех, кто только начинает разбираться в теме. Мы объясним, что такое ЧПУ, как оно работает и почему эта технология произвела революцию в производстве.
Что такое ЧПУ? Простая аналогия
ЧПУ расшифровывается как Числовое Программное Управление (на английском — CNC, Computer Numerical Control).
Представьте себе опытного токаря или фрезеровщика. Он смотрит на чертеж, крутит маховики станка, направляя резец, и по опыту чувствует, как нужно работать. Его глаза, мозг и руки — это система управления.
ЧПУ — это робот, который делает то же самое, но вместо глаз и мозга у него компьютер, а вместо рук — сервомоторы.
Оператор создает на компьютере цифровую модель детали (чертеж в 3D), а система ЧПУ с абсолютной точностью превращает эту модель в команды для двигателей станка. Станок выполняет их без устали и ошибок.
Из чего состоит система ЧПУ? 3 главных компонента
Чтобы понять, как работает ЧПУ, разберем его на три основные части:
-
Компьютер (Управляющая программа или контроллер)
Это «мозг» системы. Сюда загружается программа, созданная на основе 3D-модели. Контроллер расшифровывает программу и отправляет электрические сигналы на приводы. -
Приводы (Сервомоторы или шаговые двигатели)
Это «мышцы» станка. Они получают сигналы от контроллера и точно поворачиваются на заданный угол, перемещая рабочие органы станка (шпиндель, суппорт) по осям. -
Механическая часть (Станок)
Это «тело»: станина, шпиндель с инструментом, направляющие. Механика должна быть жесткой и точной, чтобы реализовывать команды от приводов без люфтов и вибраций.
Как это работает? 5 ключевых шагов
Процесс создания детали на станке с ЧПУ выглядит так:
Шаг 1: Создание 3D-модели
Инженер или дизайнер создает виртуальную модель будущей детали в специальной программе (САПР), например, Компас-3D, Fusion 360 или SolidWorks.
Шаг 2: Разработка управляющей программы (УП)
Созданную 3D-модель загружают в другую программу — САМ-систему. Здесь технолог «учит» станок, как именно делать деталь:
-
Выбирает инструменты (какой резец или фрезу использовать).
-
Задает траектории движения (как и где резать).
-
Устанавливает скорость вращения шпинделя и подачи.
САМ-система автоматически переводит эти указания на понятный станку язык — G-код. Это текстовый файл с командами, например, G01 X10 Y20 F300 (двигаться по прямой к координатам X=10, Y=20 со скоростью 300).
Шаг 3: Загрузка программы в станок
Готовый G-код загружают в контроллер станка с ЧПУ через USB-флешку или по сети.
Шаг 4: Настройка станка
Оператор закрепляет заготовку в станке, устанавливает нужный инструмент и задает «нулевые точки» (привязку системы координат станка к заготовке).
Шаг 5: Запуск и обработка
Оператор запускает программу. Далее станок работает автоматически: двигатели перемещают шпиндель с инструментом по заданной траектории, слой за слоем снимая материал, пока не получится готовая деталь.
Основные оси движения: X, Y, Z
Чтобы управлять положением инструмента в пространстве, станок использует систему координат. Чаще всего это три линейные оси:
-
Ось X — движение влево/вправо.
-
Ось Y — движение вперед/назад.
-
Ось Z — движение вверх/вниз.

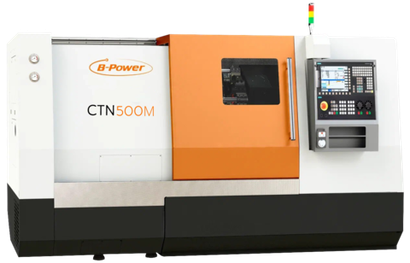

На токарных станках оси другие (например, X и Z), но принцип тот же. Более сложные станки (5-осевые) могут поворачивать саму заготовку или шпиндель, добавляя оси вращения A, B, C.
Просто о сложном: почему ЧПУ — это выгодно?
-
Точность и повторяемость: Две детали, сделанные по одной программе, будут идентичны до сотых долей миллиметра.
-
Скорость и производительность: Станок не устает и может работать 24/7.
-
Сложность не важна: Для ЧПУ не составляет труда вырезать узор, который мастеру пришлось бы делать неделями.
-
Снижение влияния человеческого фактора: Исключены ошибки из-за усталости или невнимательности.
Заключение: ЧПУ — это не магия, а логика
ЧПУ — это мост между цифровым миром и физическим. Это технология, которая позволяет превратить любую идею, воплощенную в цифровой модели, в реальный, точный объект из металла, дерева или пластика.
Надеемся, этот краткий ликбез помог вам разобраться в основах. Если у вас остались вопросы или вы хотите узнать, как станок с ЧПУ может помочь именно вашему бизнесу — обращайтесь к нашим специалистам.
