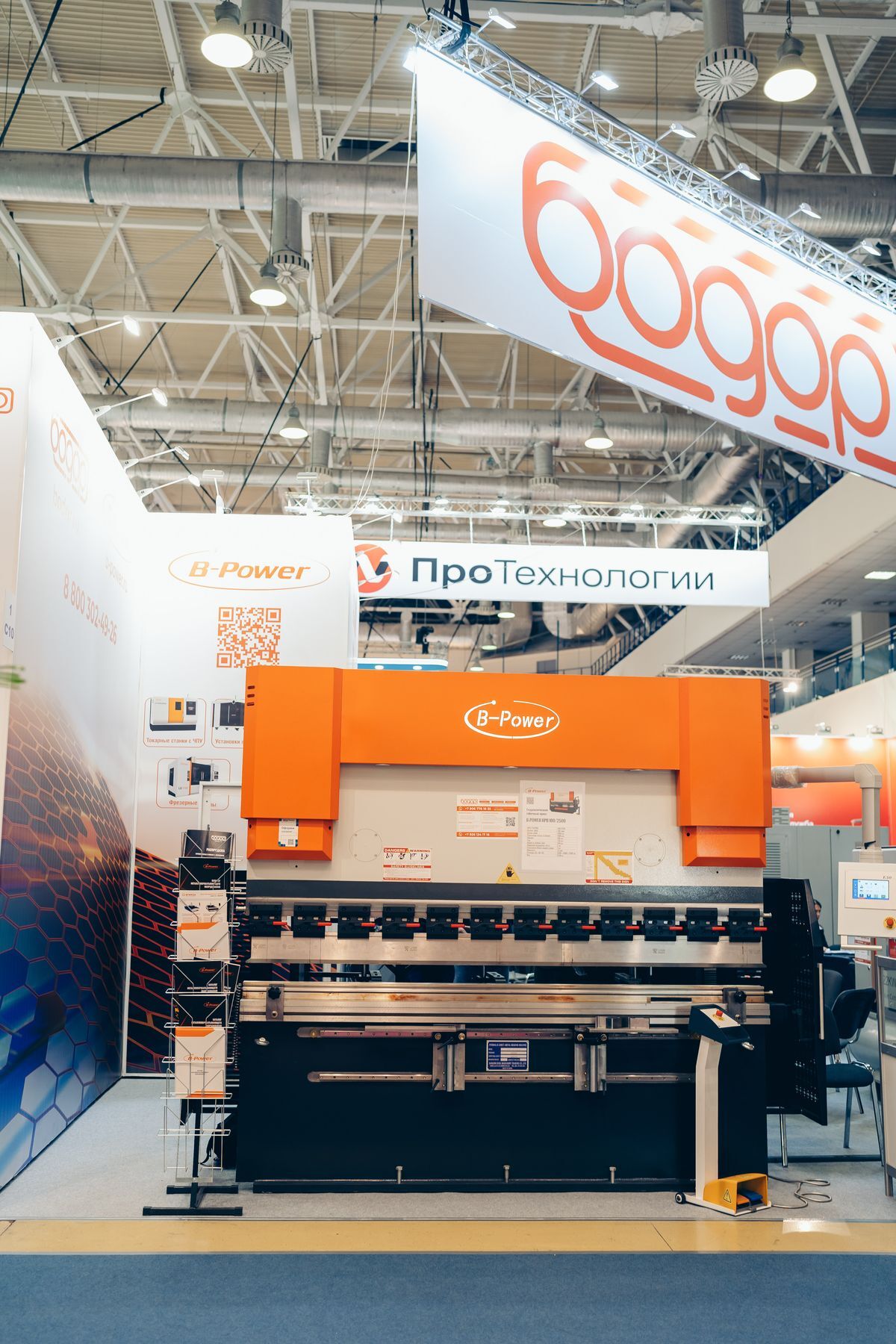

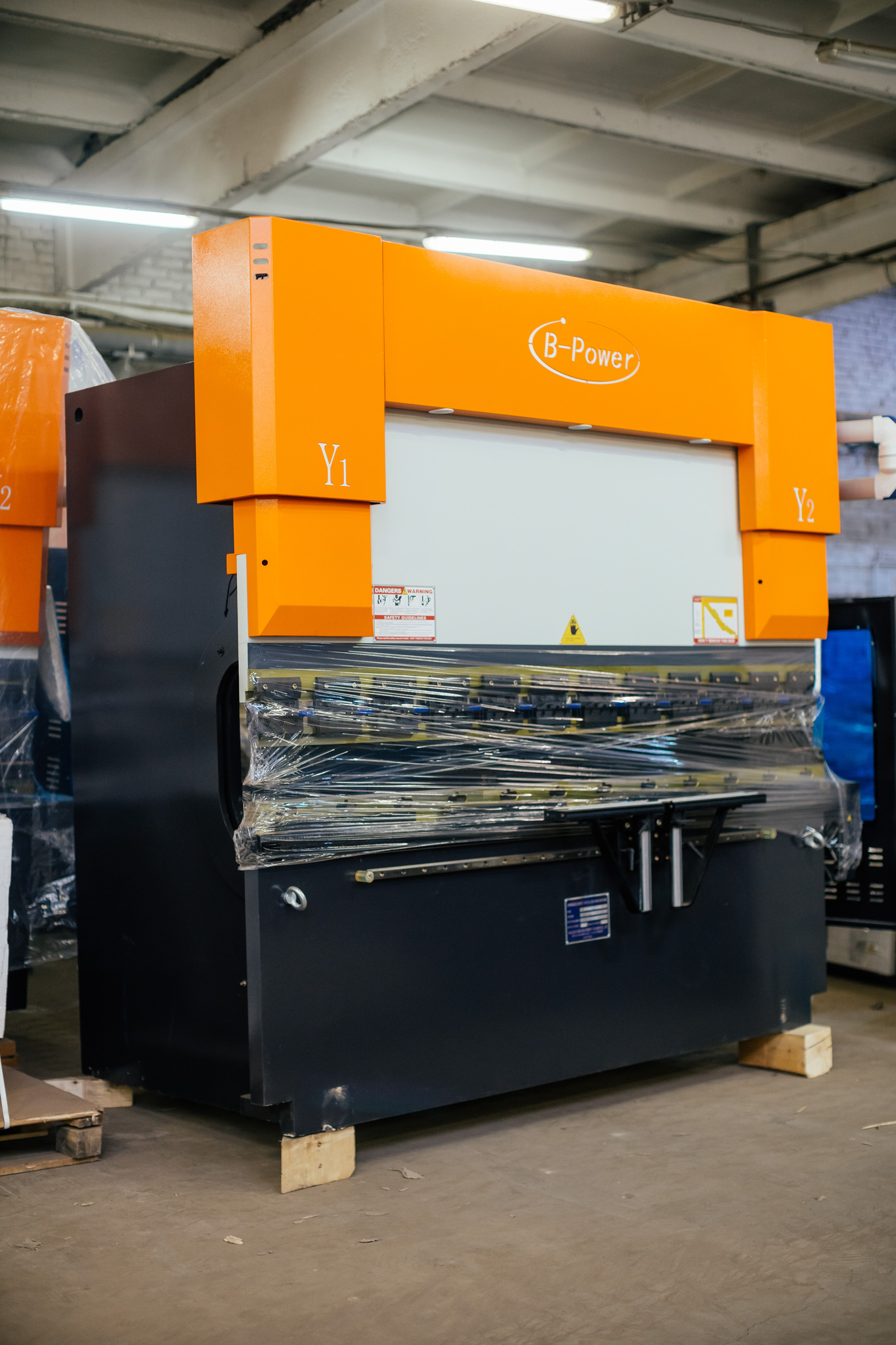

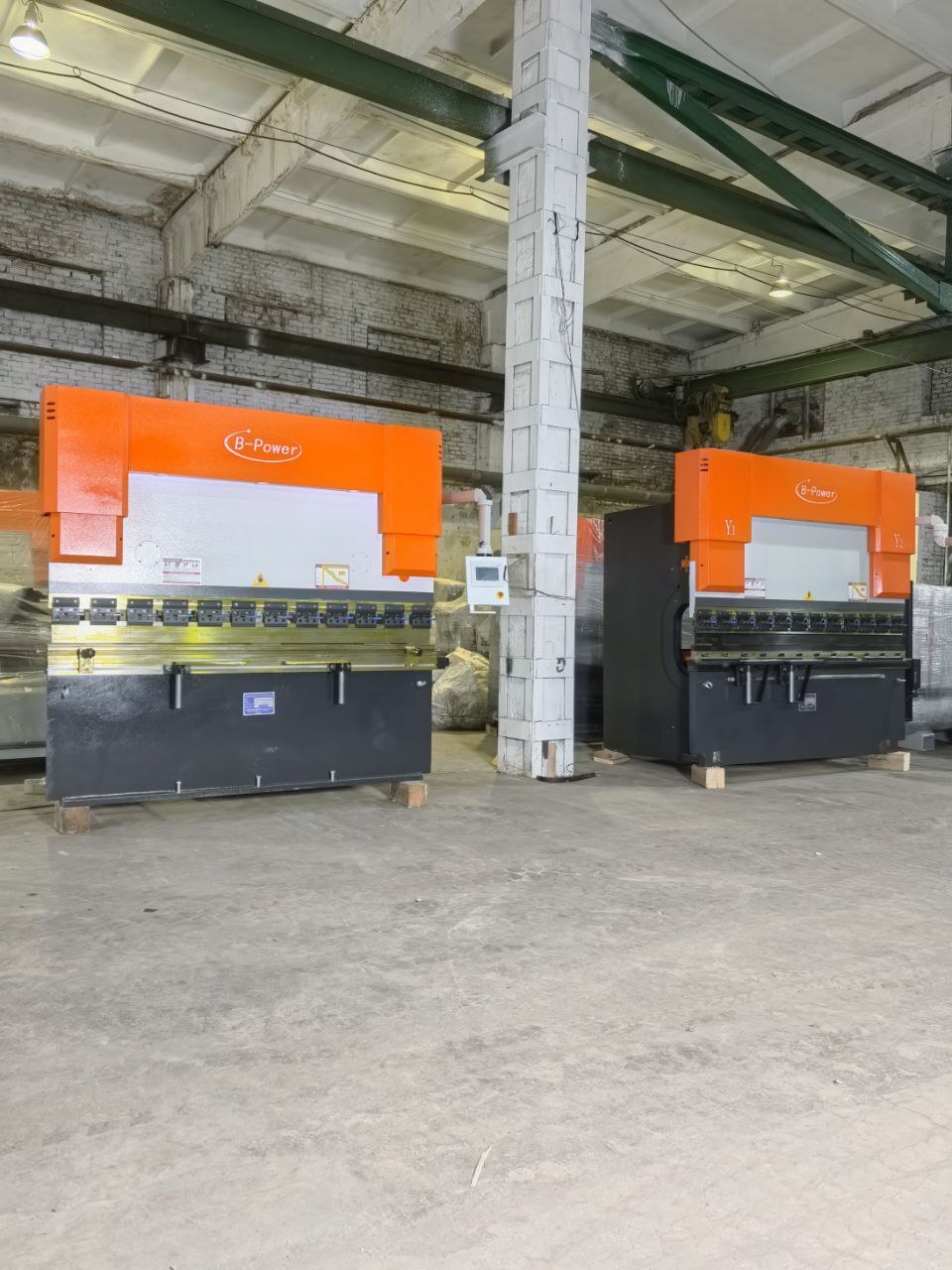

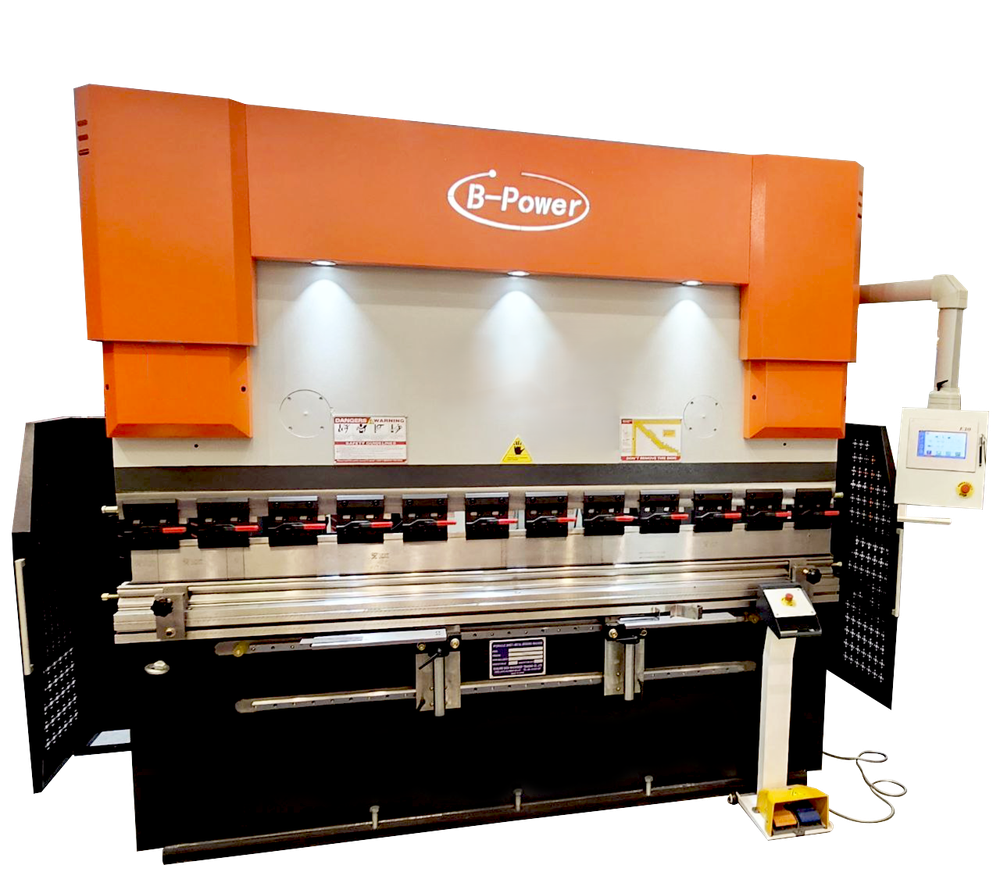

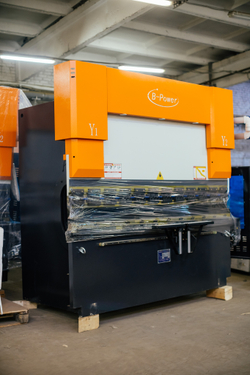

Гидравлический листогибочный пресс с ЧПУ B-Power P 100/2500

Область применения

• Машиностроение: Изготовление сложных и точных компонентов для тяжелой техники, таких как рамы для машин, компоненты для промышленного оборудования и детали для автомобильной и авиационной промышленности.
• Строительство: Производство крупных металлических конструкций для мостов, зданий, фермерных конструкций и других инфраструктурных объектов.
• Энергетика: Изготовление трубопроводных компонентов, корпусов котлов, фитингов и других элементов для энергетических объектов.
• Автомобильная промышленность: Производство компонентов для автомобилей, мотоциклов, а также других транспортных средств, включая кузовные элементы и компоненты для энергетических установок.

Преимущества

• Четыре управляемые оси ЧПУ для максимальной точности Пресс B-Power HPB-P 100/2500 оснащен 4 управляемыми осями ЧПУ, что позволяет значительно улучшить точность и гибкость в процессе гибки. Это позволяет работать с более сложными заготовками и сложными геометриями, что идеально подходит для изготовления компонентов для машиностроения, строительства и энергетики. Благодаря четырем осям, вы можете точно настроить параметры гибки на каждой стадии работы, что обеспечивает максимальную производительность и точность.
• Современная система управления Cebelec CybTouch 12 В базовой комплектации пресс оснащен системой управления Cebelec CybTouch 12, которая обеспечивает простой и интуитивно понятный интерфейс для управления всеми параметрами гибки. Сенсорный экран с поддержкой моделирования в 2D помогает ускорить процесс настройки и минимизировать вероятность ошибок. Эта система подходит для большинства типовых операций и обеспечивает отличную производительность и точность.
• Опциональная система управления DELEM 66T 2D для дополнительной гибкости В качестве опции доступна система управления DELEM 66T 2D (Нидерланды), которая обладает расширенными функциями и возможностями. Эта система включает в себя более мощное управление и моделирование в 2D, что позволяет оптимизировать процессы гибки и повышать качество продукции. DELEM 66T 2D идеально подходит для сложных производственных задач, где требуется высокая точность, например, при гибке сложных деталей для автомобильной и авиационной промышленности, а также для использования в высококачественном машиностроении.
• Усиленная станина для долговечности и стабильности Модель HPB-P 100/2500 оснащена усиленной станиной, которая подвергается термической обработке для повышения прочности и долговечности. Этот процесс помогает снизить остаточные напряжения, повышая стабильность работы. Станина также проходит дробеструйную очистку, что улучшает её сопротивление износу и увеличивает срок службы оборудования. Усиленная станина гарантирует точность и стабильность при работе с тяжелыми и крупными заготовками.

Конструктивные особенности

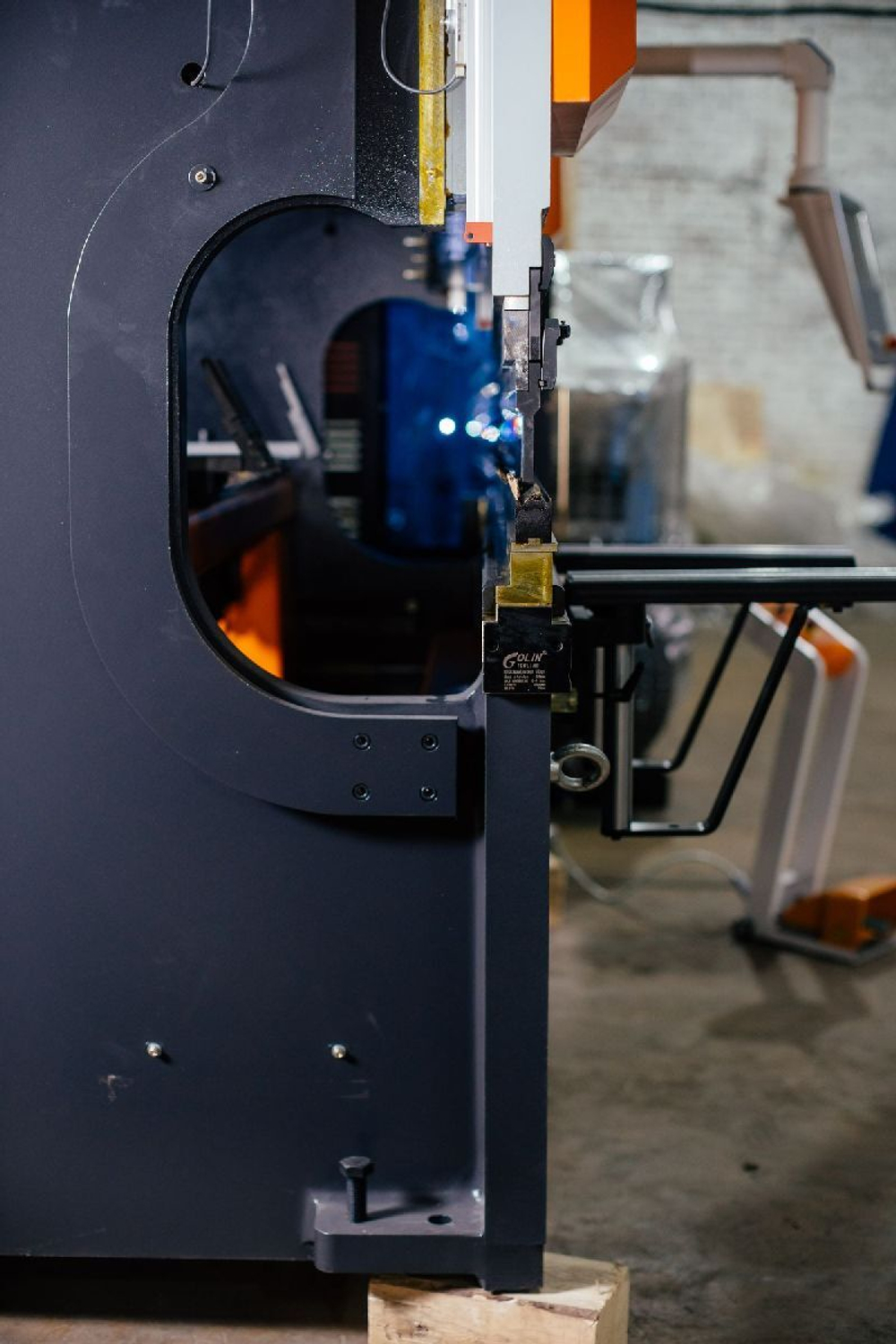

Станина

• Конструкция станины – основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.

• Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

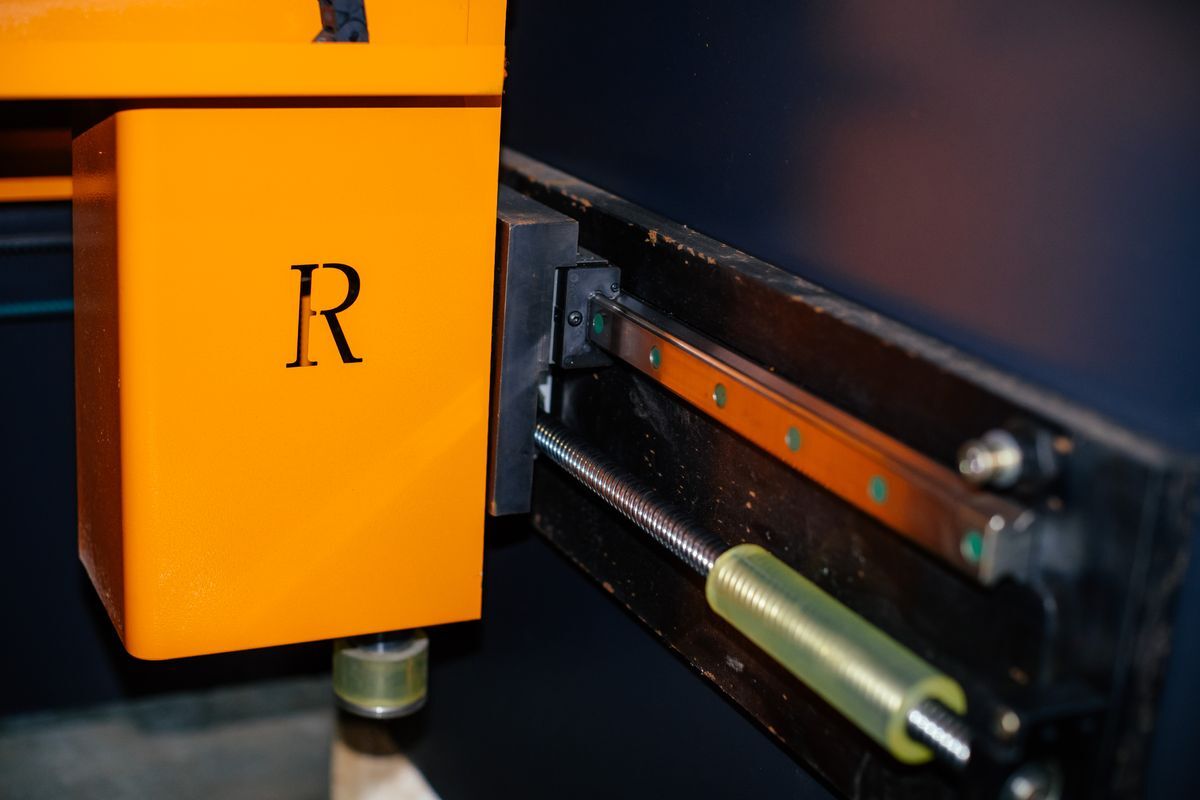

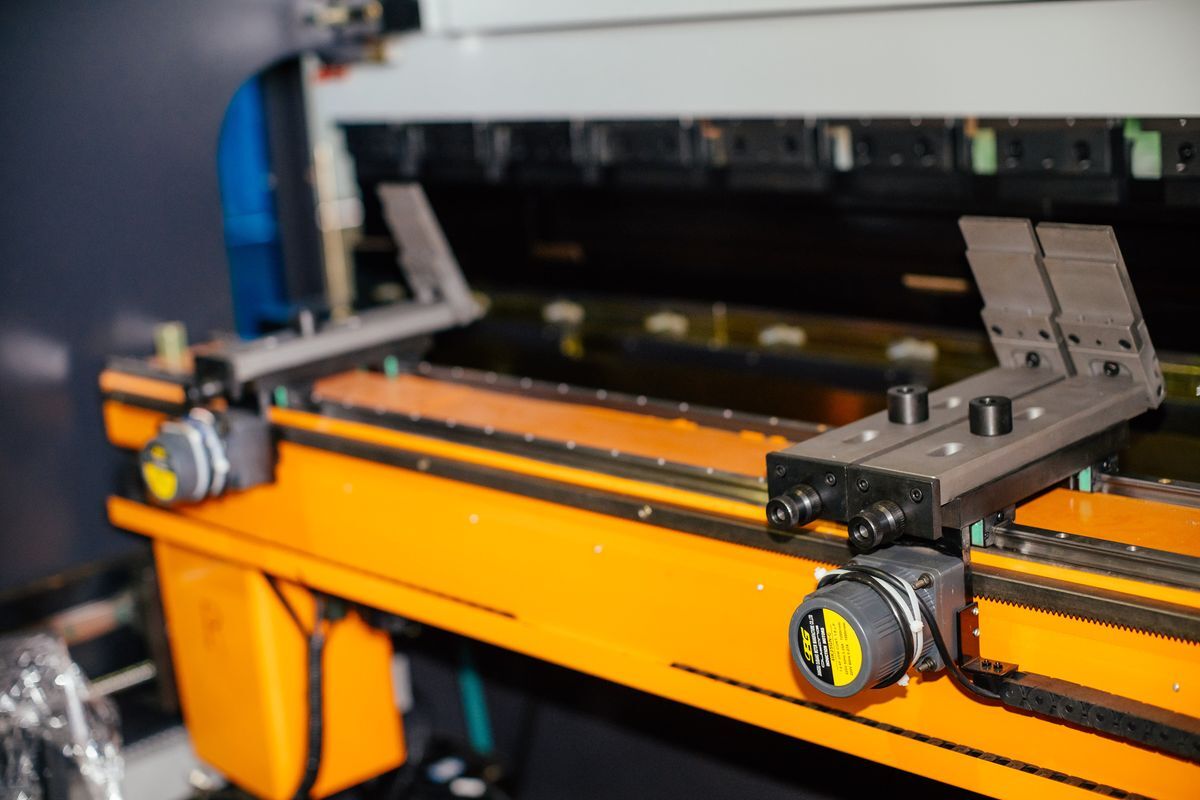

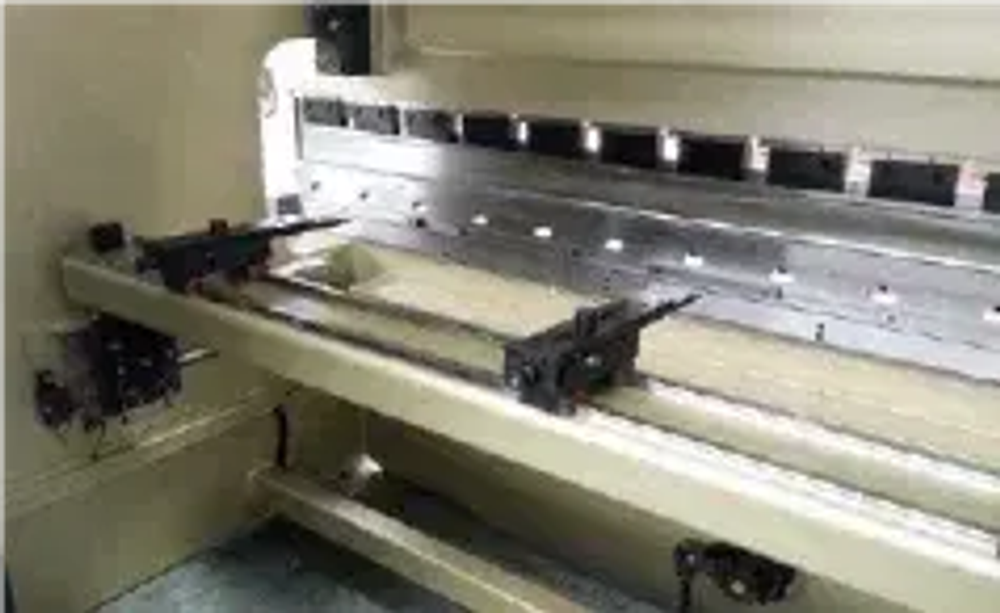

Задний упор

• Стандартный задний упор имеет программируемую ось X, R, Z1, Z
  • Это позволяет настраивает упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2).

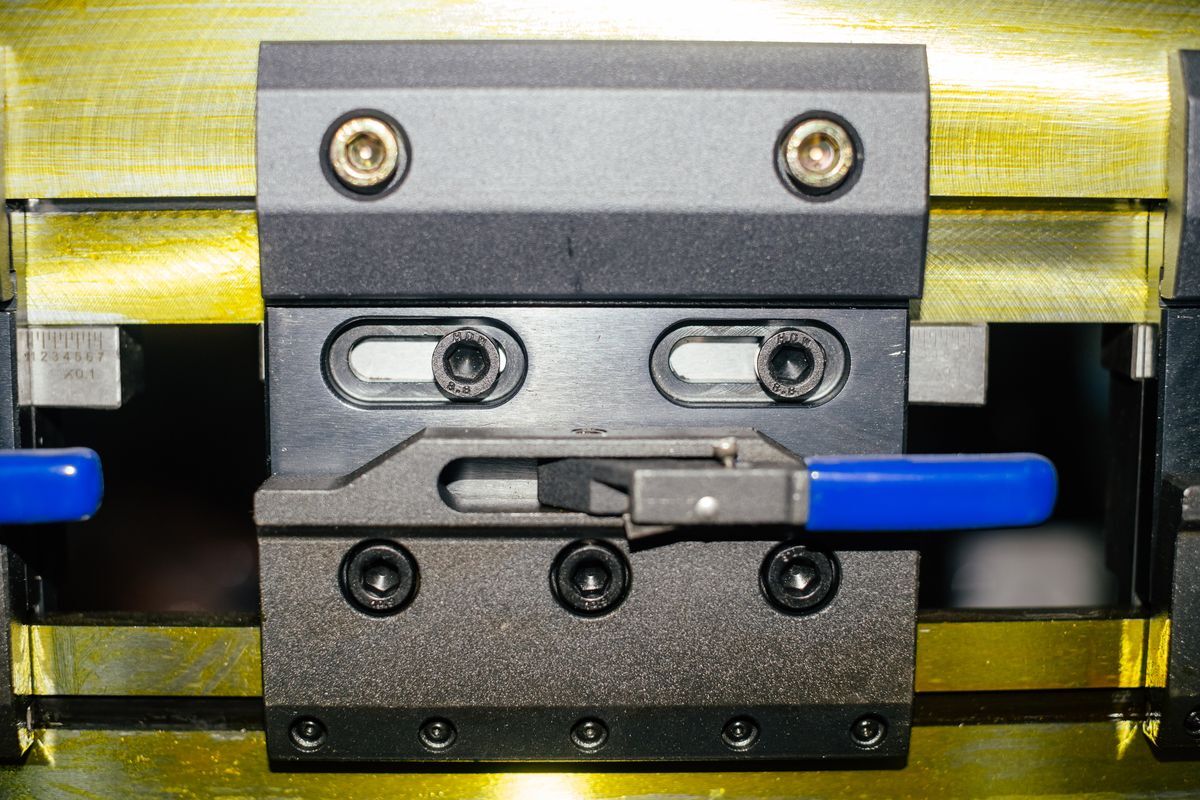

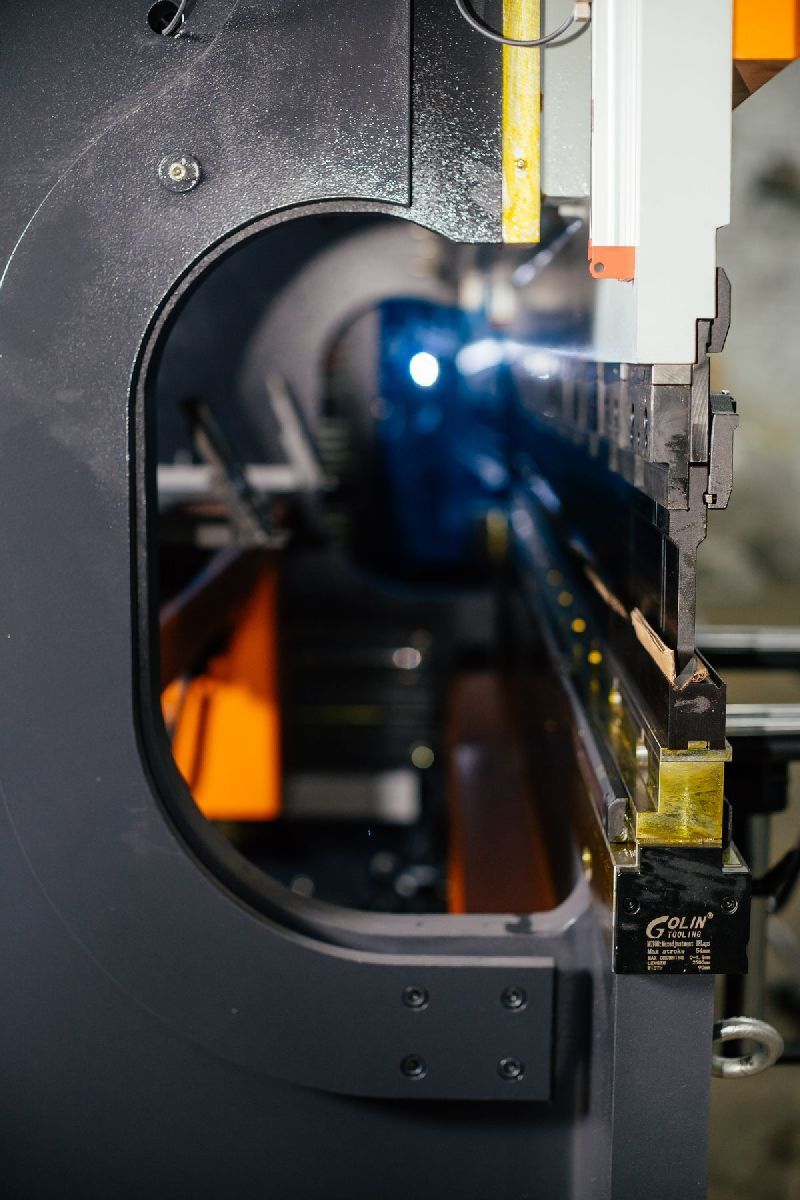

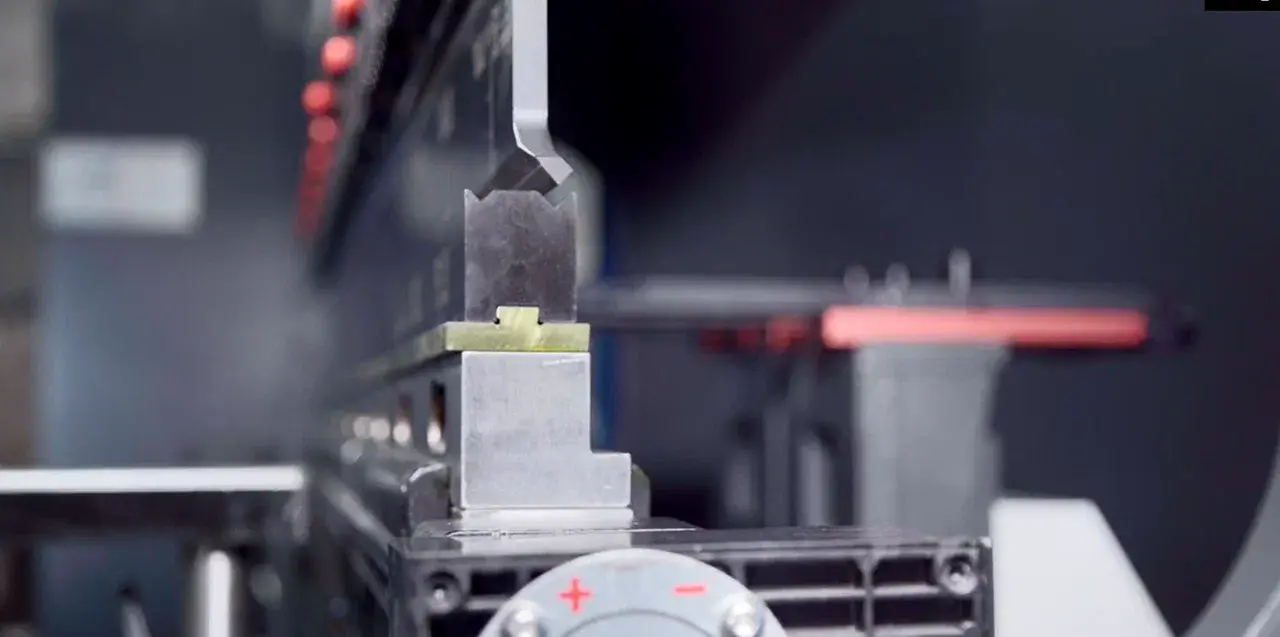

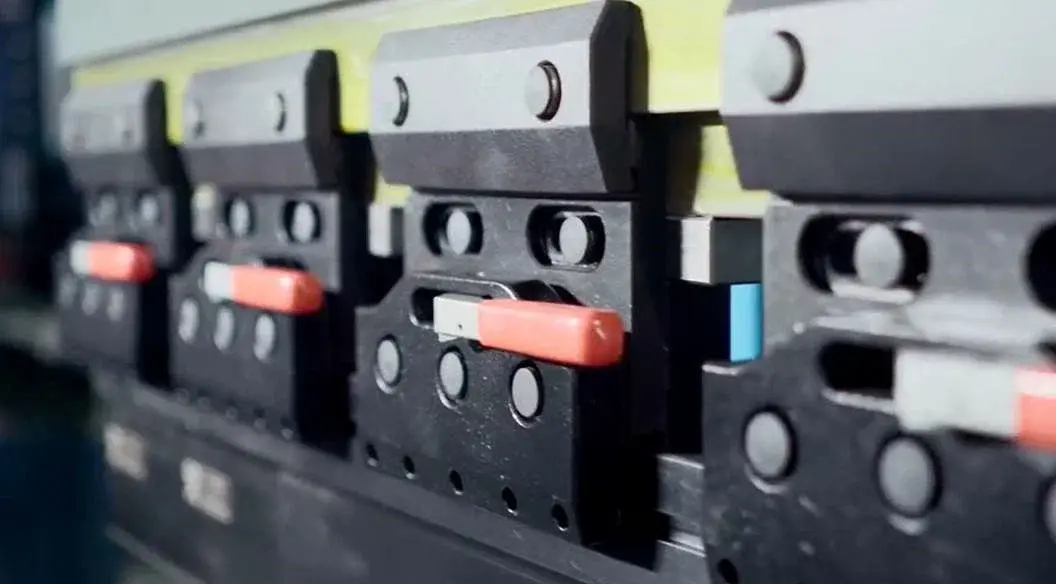

Быстросъемный зажим

• Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam.

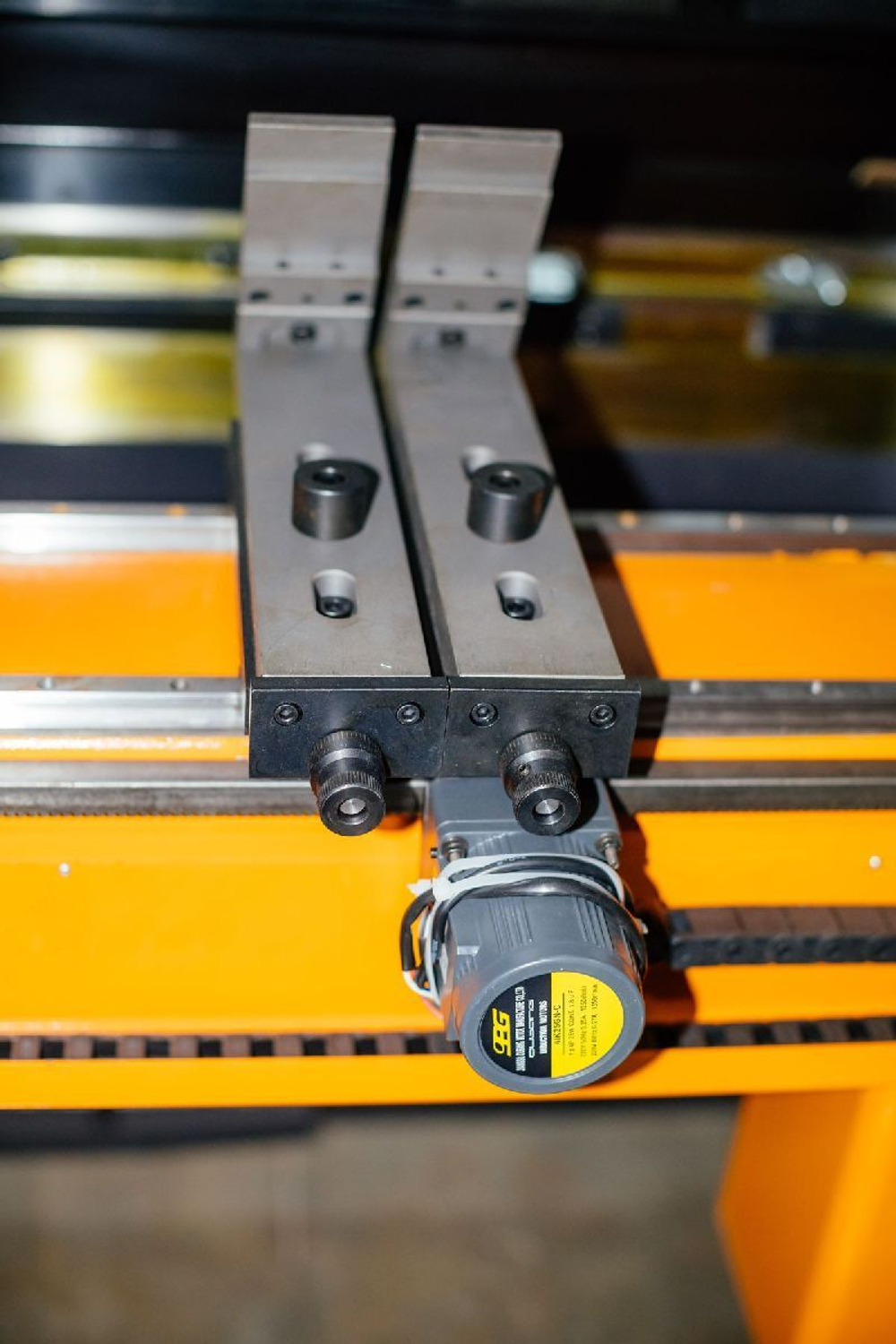

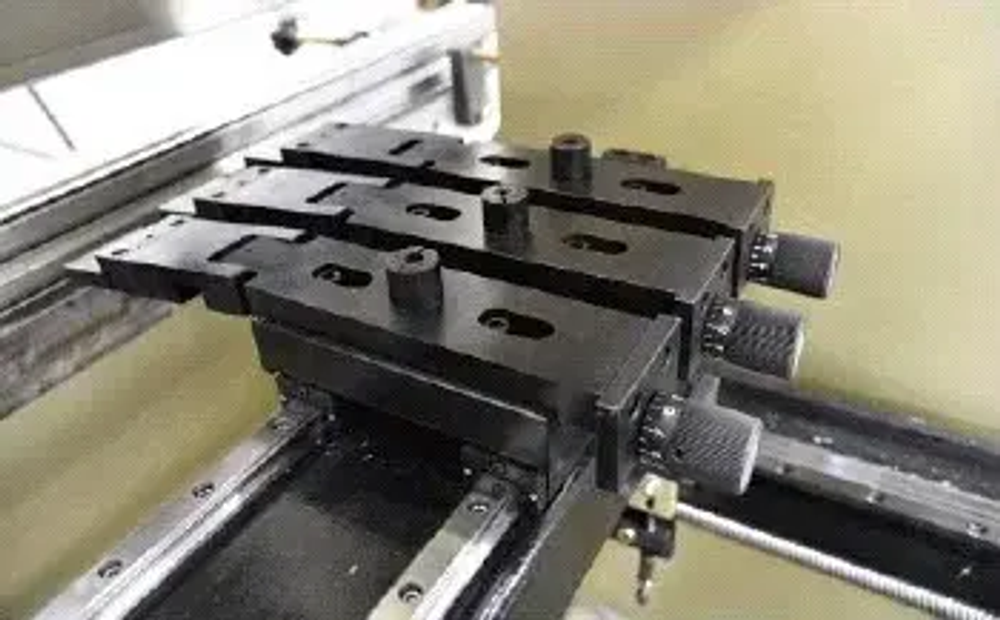

Пальцевые блоки заднего упора

• Необходимы для точного позиционирования листа оператором. Имеют в стандарте регулировку по высоте (ось R).

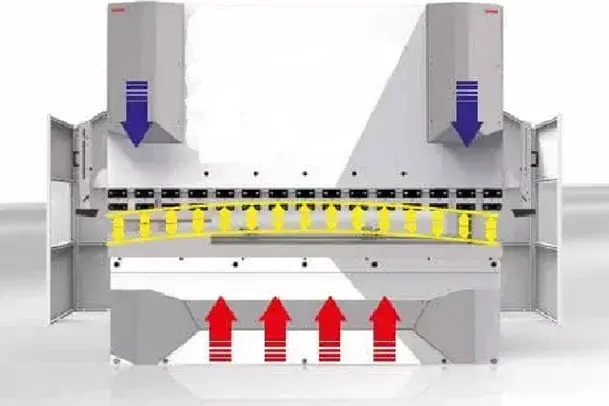

Компенсации прогиба стола

• Система компенсации прогиба обеспечивает компенсацию прогиба по всей длине матрицы. Механическая система состоит из определенного количества (зависит от длины рабочего стола) парных клиньев, каждая пара работает в разных сечениях, имеет свою величину компенсации, отличную от остальных, таким образом, достигаются превосходные результаты гибки.

Особенности ПО

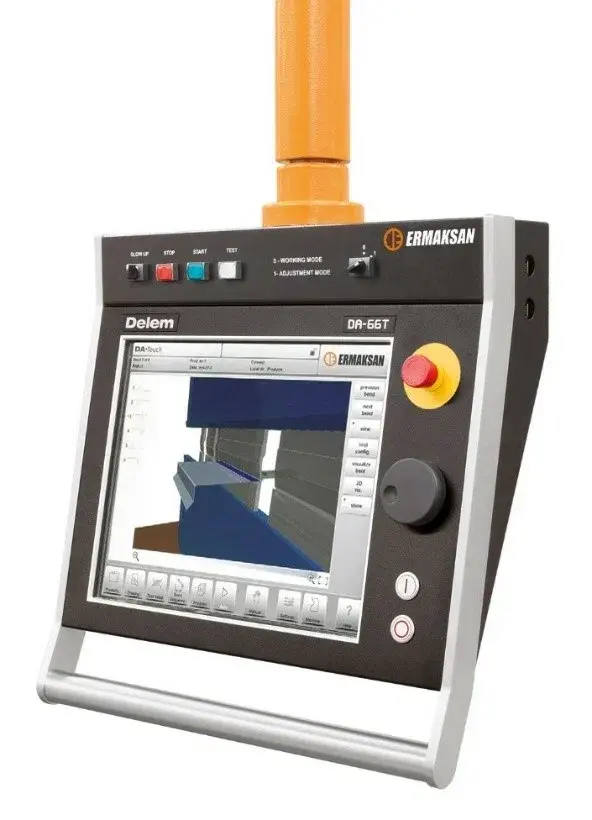

• Самое современное ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса.

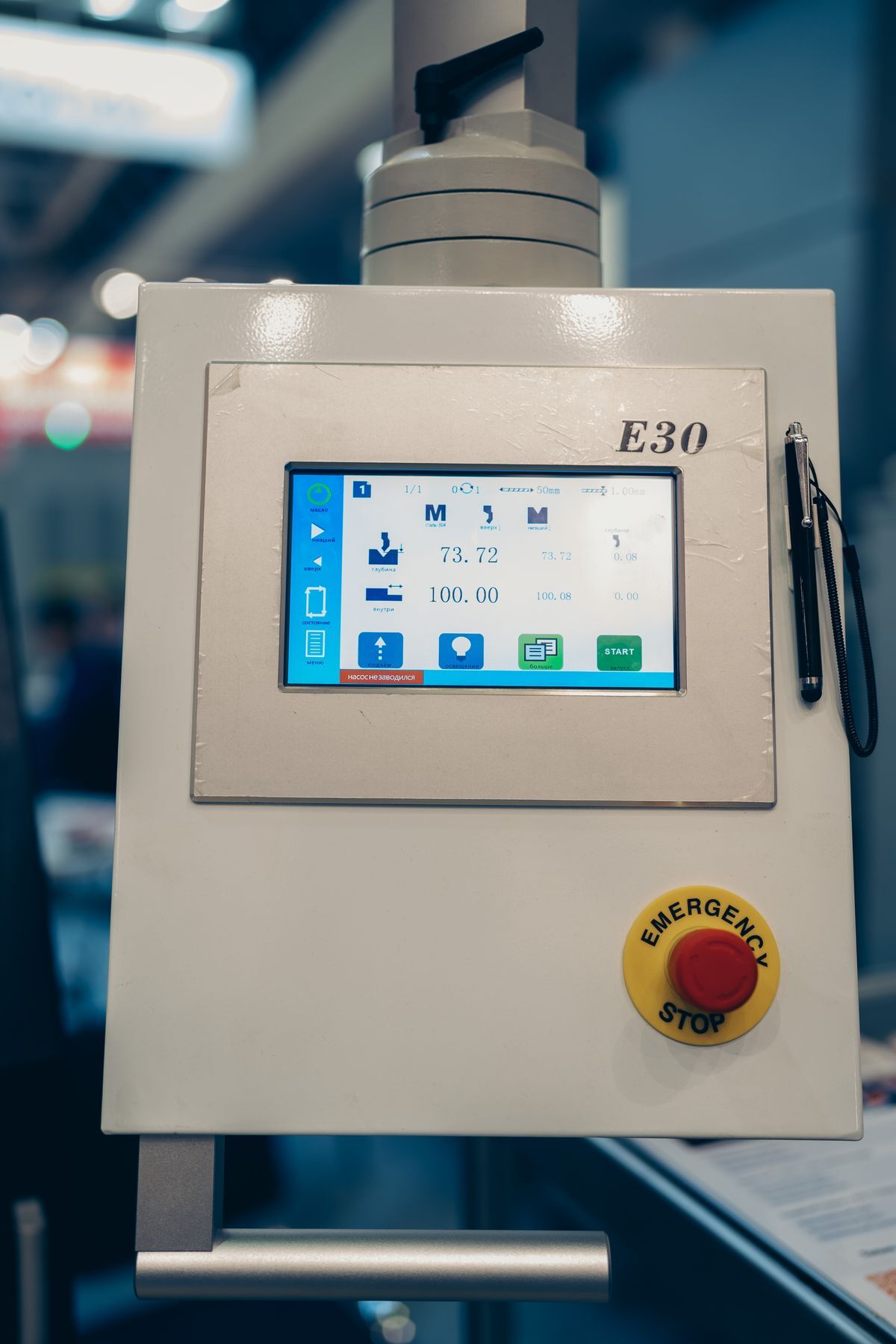

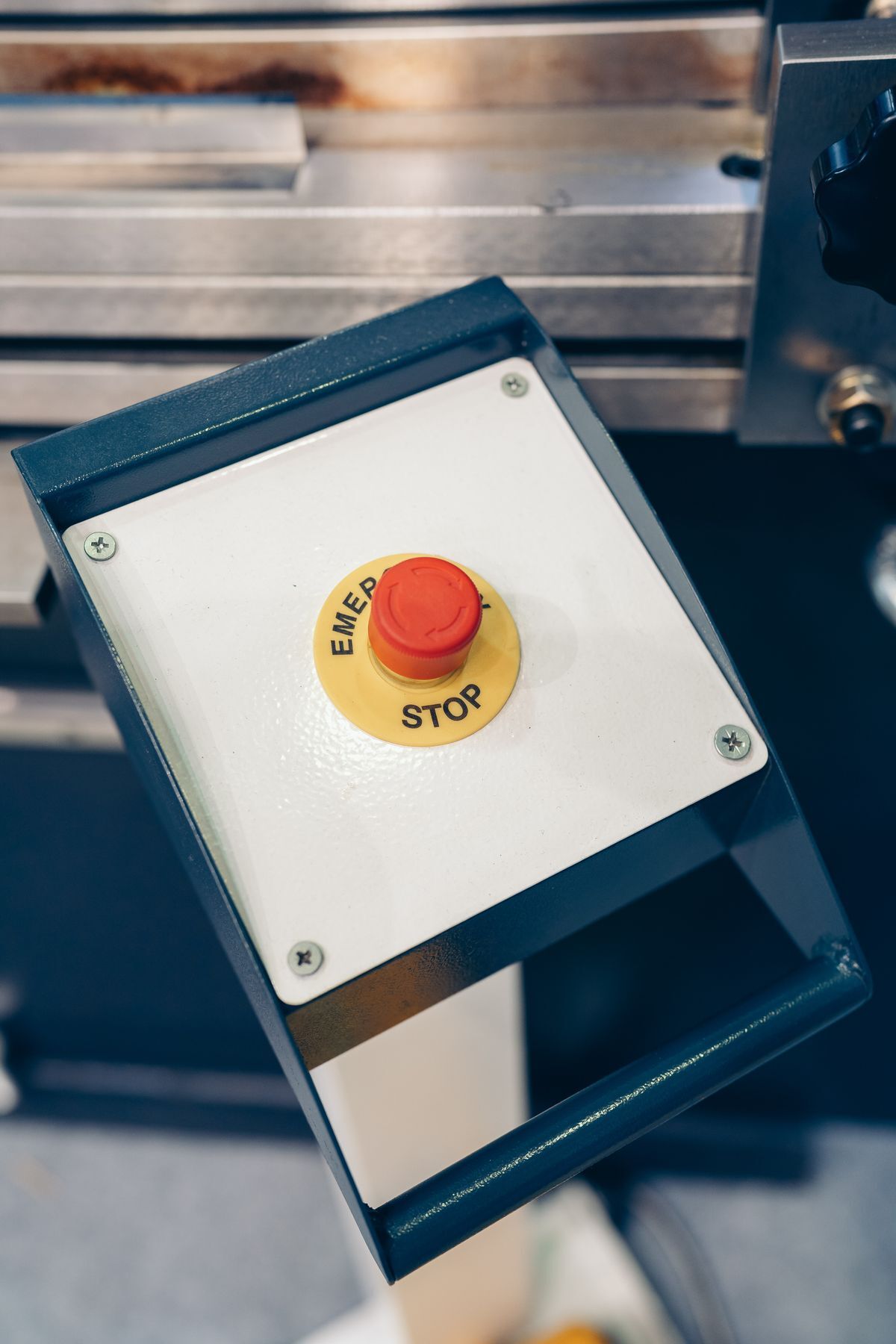

• Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.

Функции контроля:

• Серво / 2-ступенчатое управление мощностью переменного тока

• Unipolair / управление преобразователем частоты

• Управление клапаном прямого давления

• Прямой пропорциональный клапан Y1, Y2

• Прямое управление бомбированием

• Тандемная операция

Программирование:

• Алфавитно-цифровое обозначение деталей

• Программирование и визуализация в реальном масштабе и времени

• Автоматический расчет последовательности гибки

• Легкая графическая смена последовательности и перемещений

• Программирование программ Hemmed

• Таблица страниц на странице

• Выбор детали и инструментов

• Программируемые свойства материала

• Программируемая скорость осей

• Фильтр поиска деталей и инструментов

• Миллиметры / Дюймы, выбор kN / Ton

• Счетчик акции

• Что можно просчитать автоматически:

• Недоступные зоны для инструментов

• Усилие гибки

• Допуск на гиб

• Компенсацию прогиба

• Развертку

• Сила крепления

• Программирование радиуса

Разное:

• Движение маховичка всех осей

• Доступные для оператора языки диалога

• Система обмена сообщениями ошибок

• Диагностическая программа

• Internet Explorer (веб-браузер)

• Дистанционная диагностика

• Поддержка приложений для конкретных пользователей

• Время работы + счетчик хода

Комплектация cтандартная

• Оси Y1, Y2, X, R, управляемые от ЧПУ
• Система управления: Cebelec CybTouch 12
• Задний упор: Линейные направляющие + система ШВП HIWIN
• Пальцевые блоки заднего упора – 3 штуки
• Моторизированная система компенсации прогиба стола управляемая от ЧПУ
• Европейская система крепления инструмента Promecam

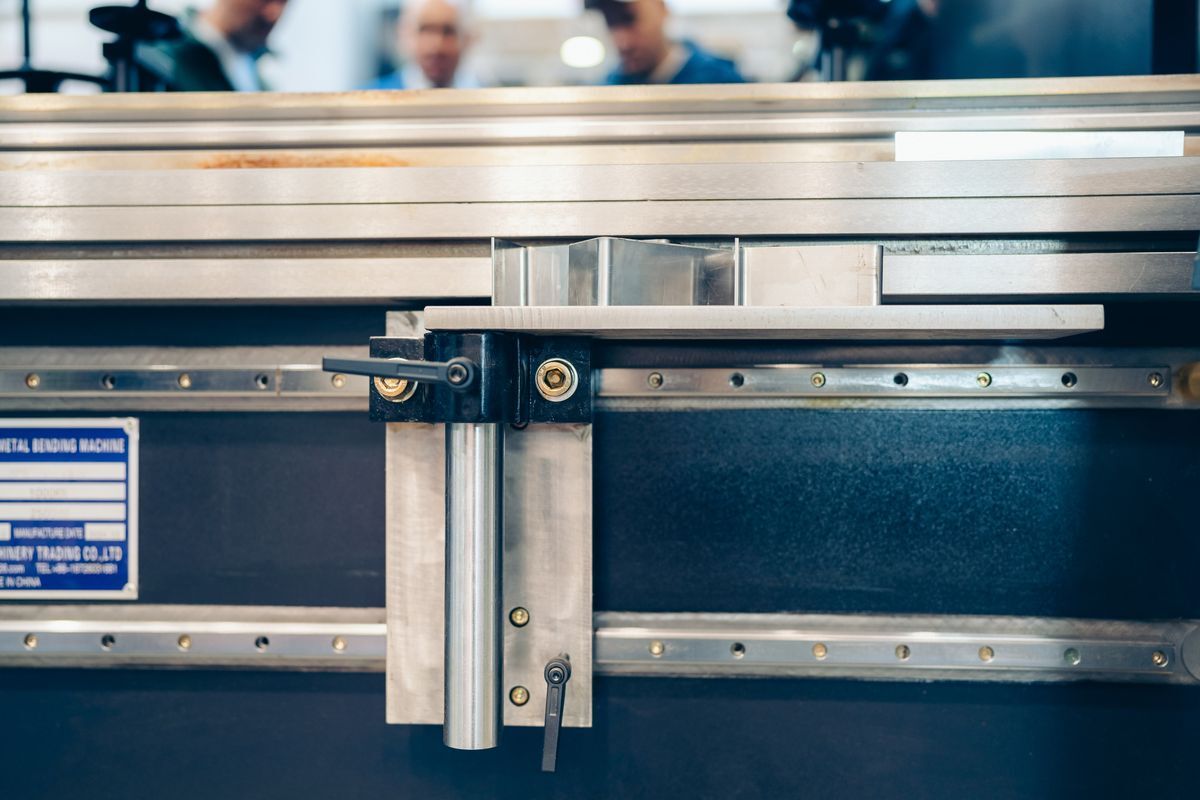

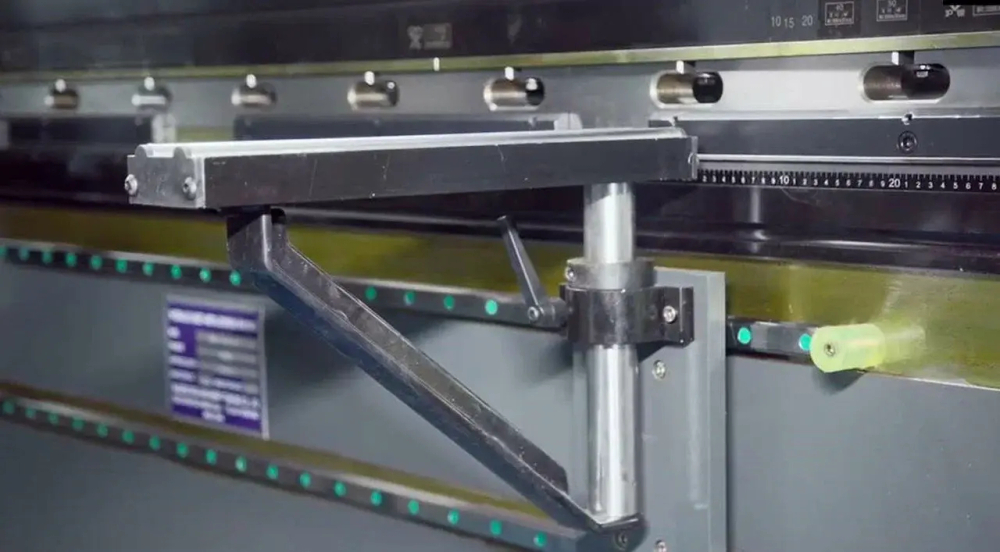

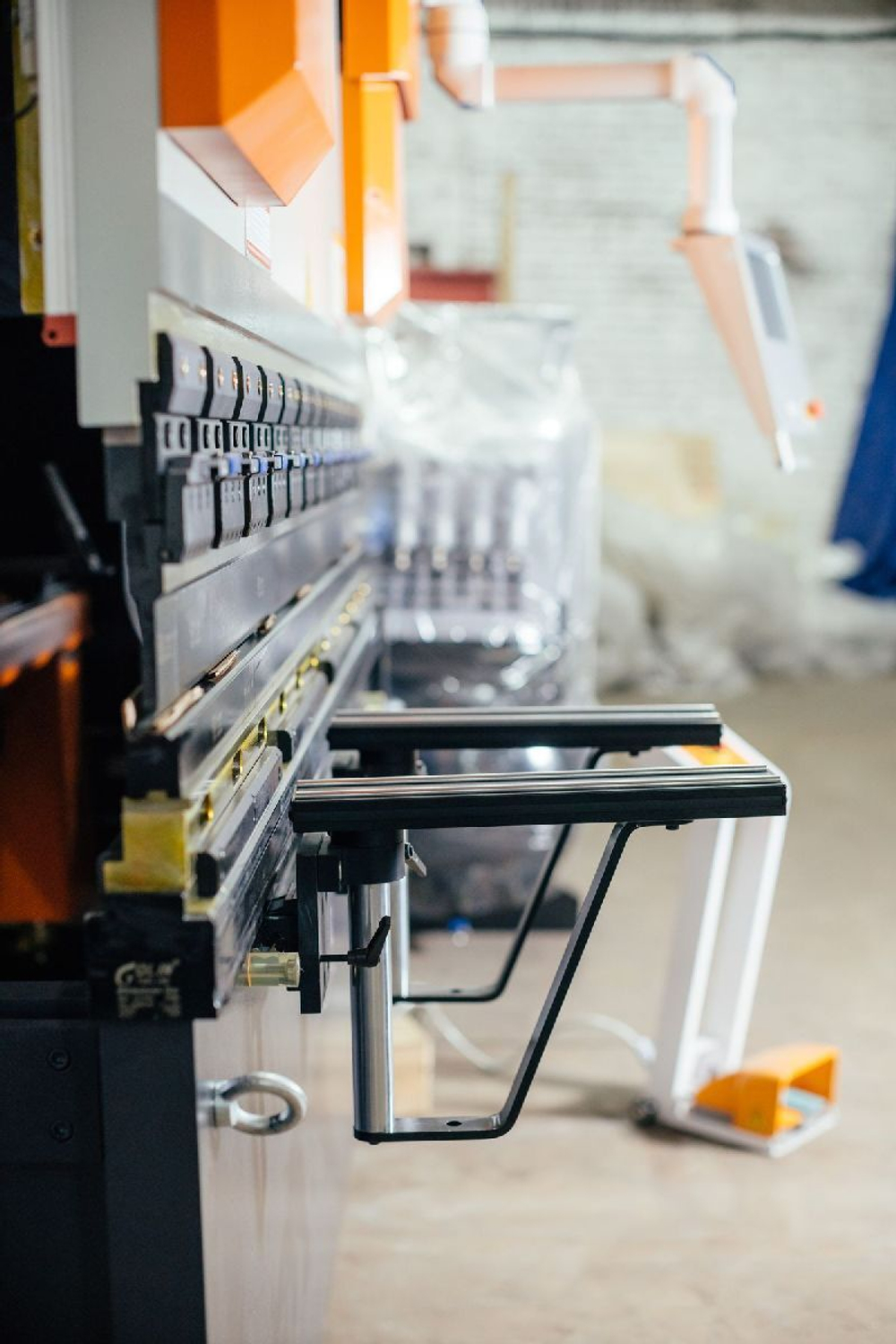

• Скользящие передние опоры с продольной линейной направляющей

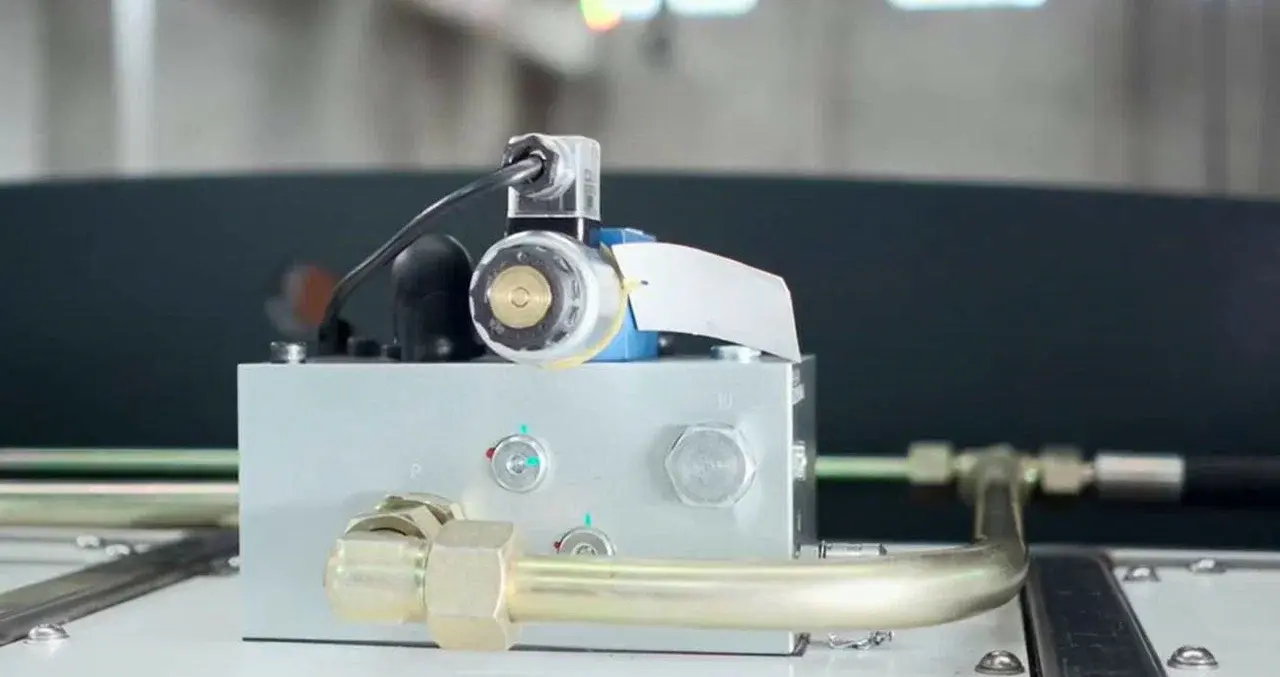

• Гидравлическая система Bosch-Rexroth

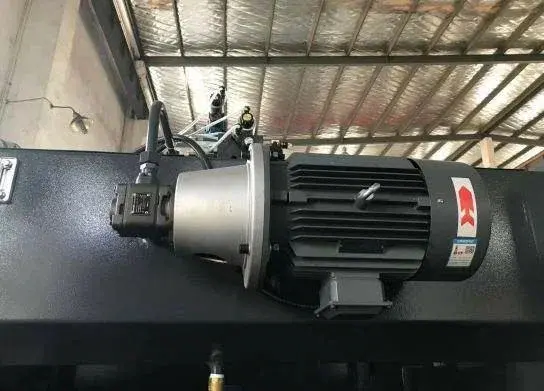

• Масляный насос – Hytek
• Масляный штуцер - Parker

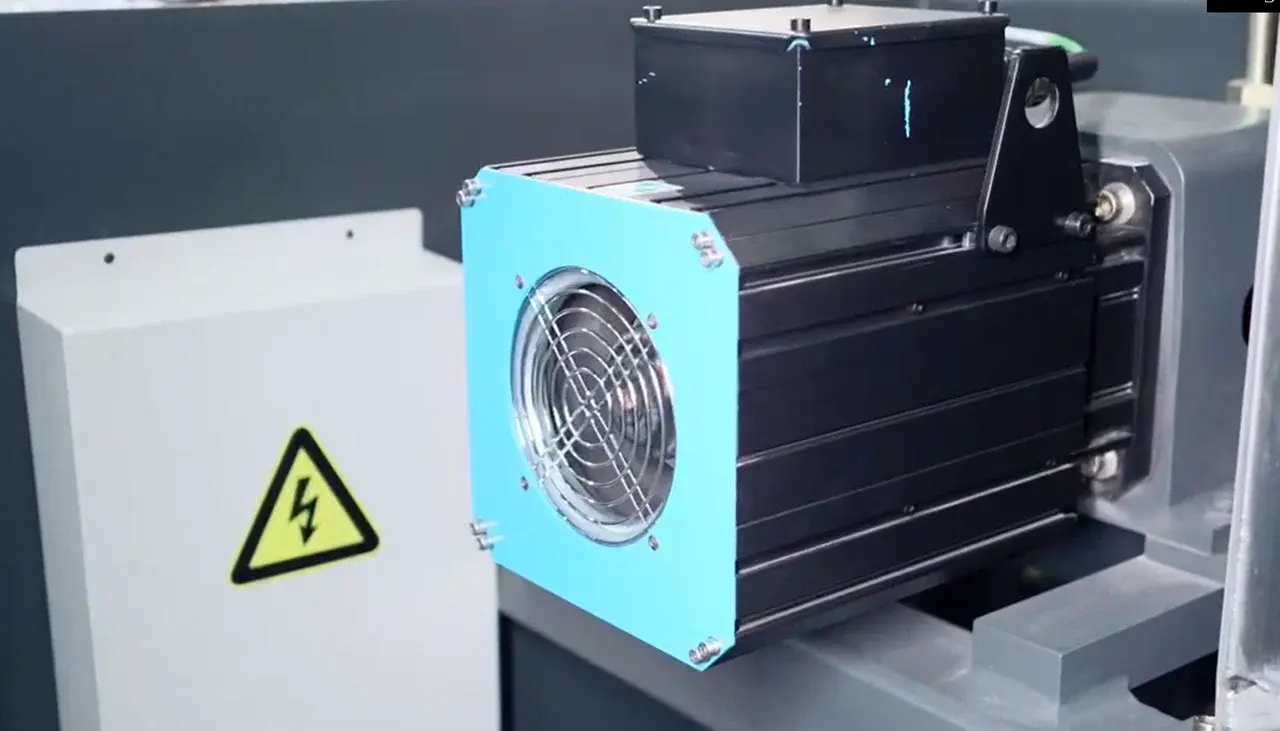

• Главный сервомотор – Inovance
• Полуавтоматическое управление осями Z1Z2

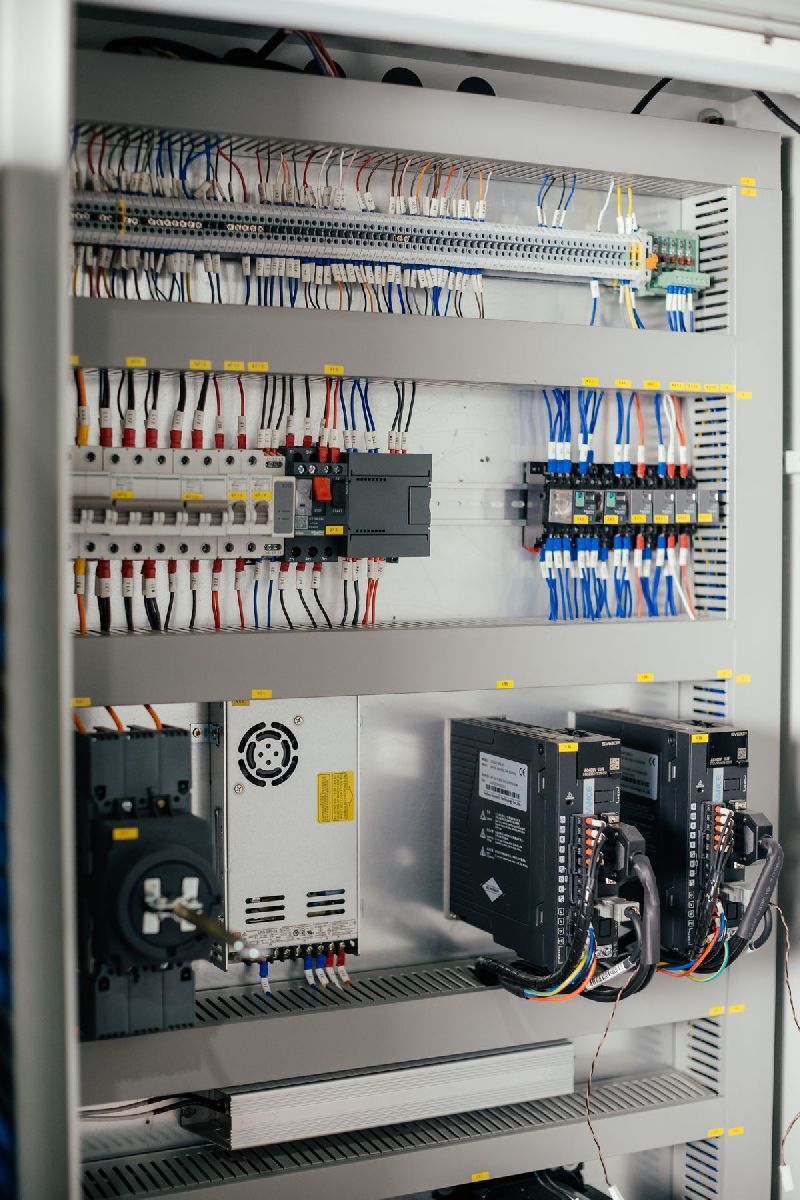

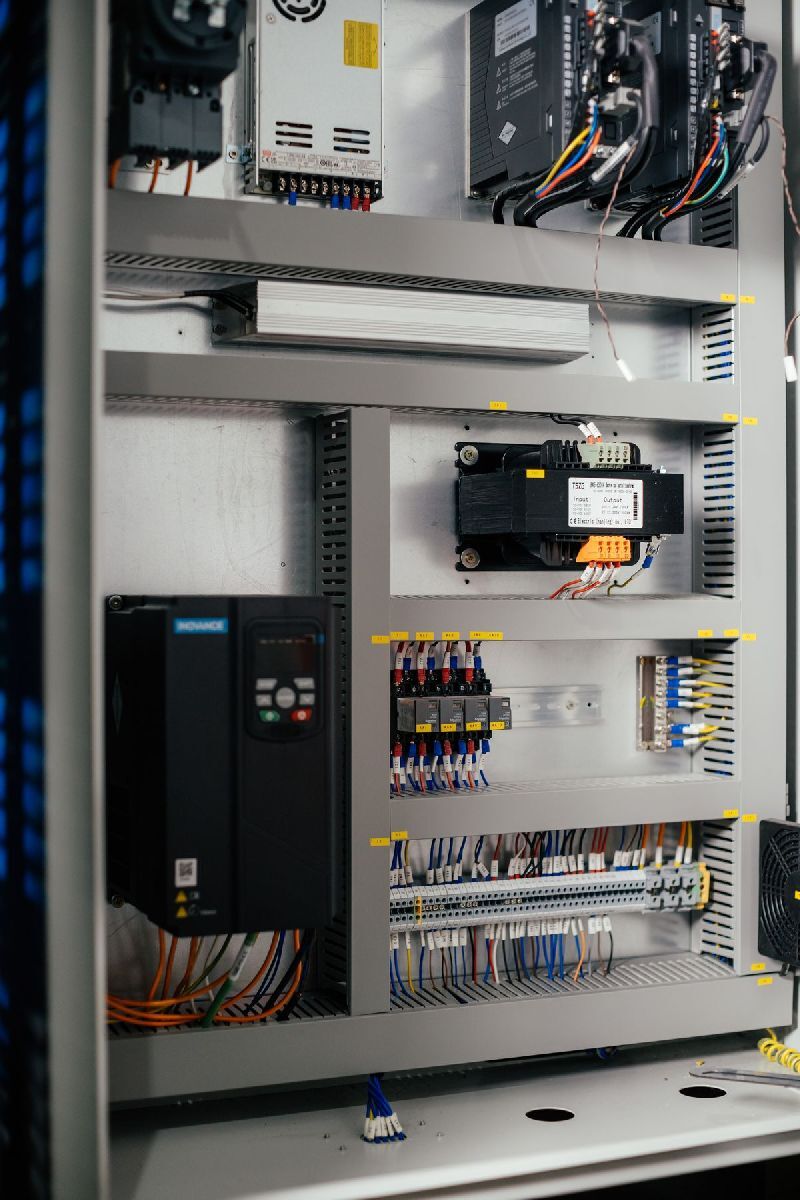

• Электронные компоненты Schneider

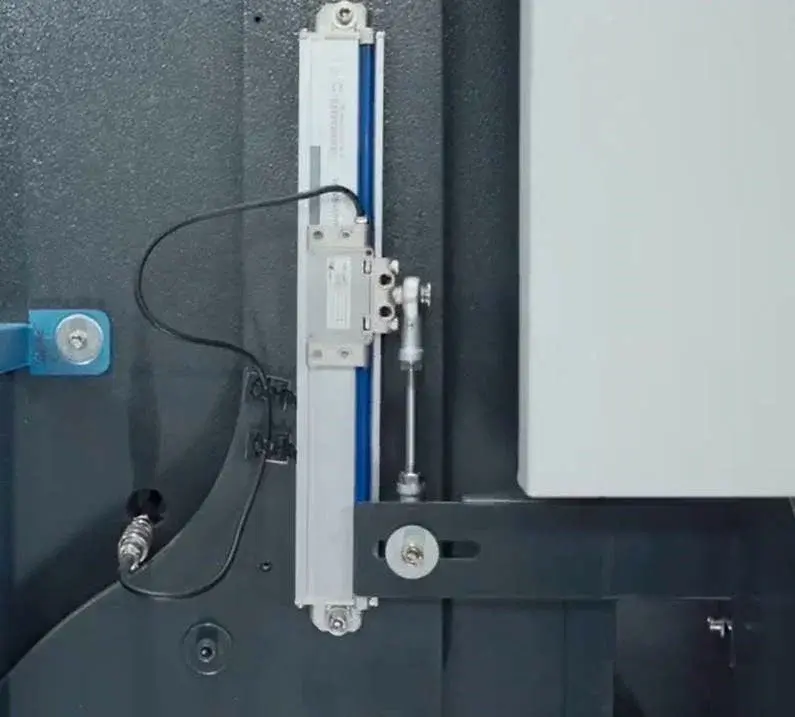

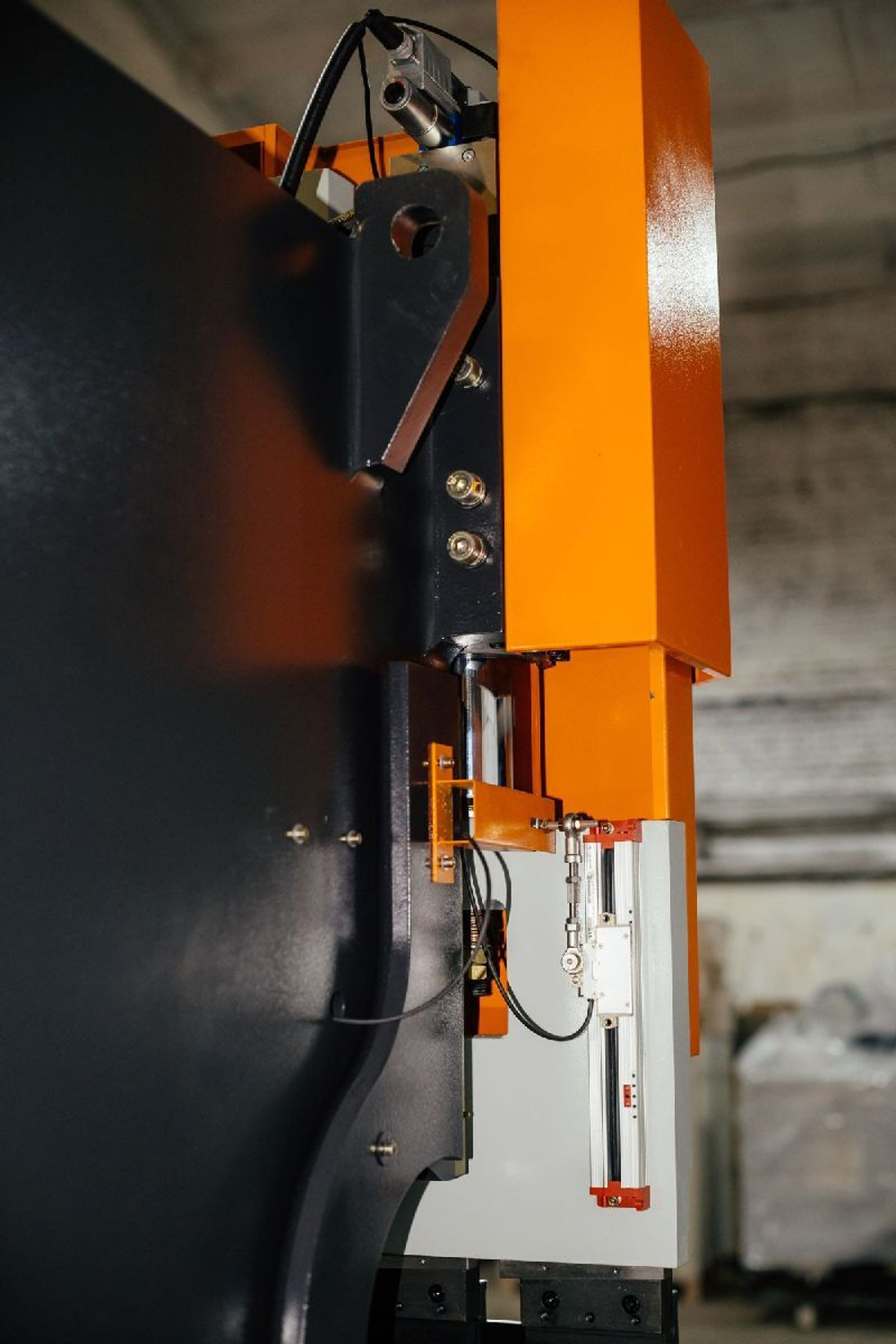

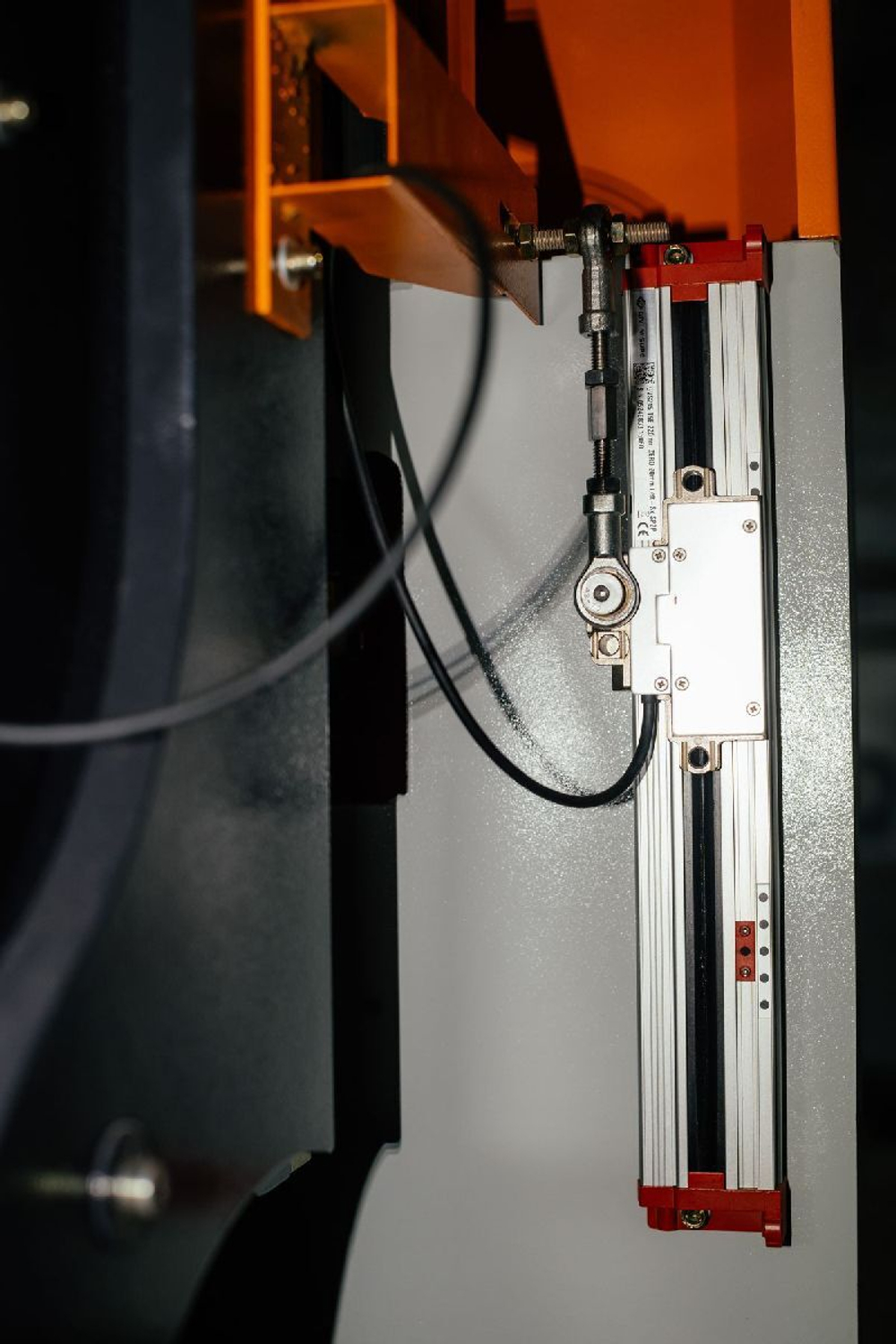

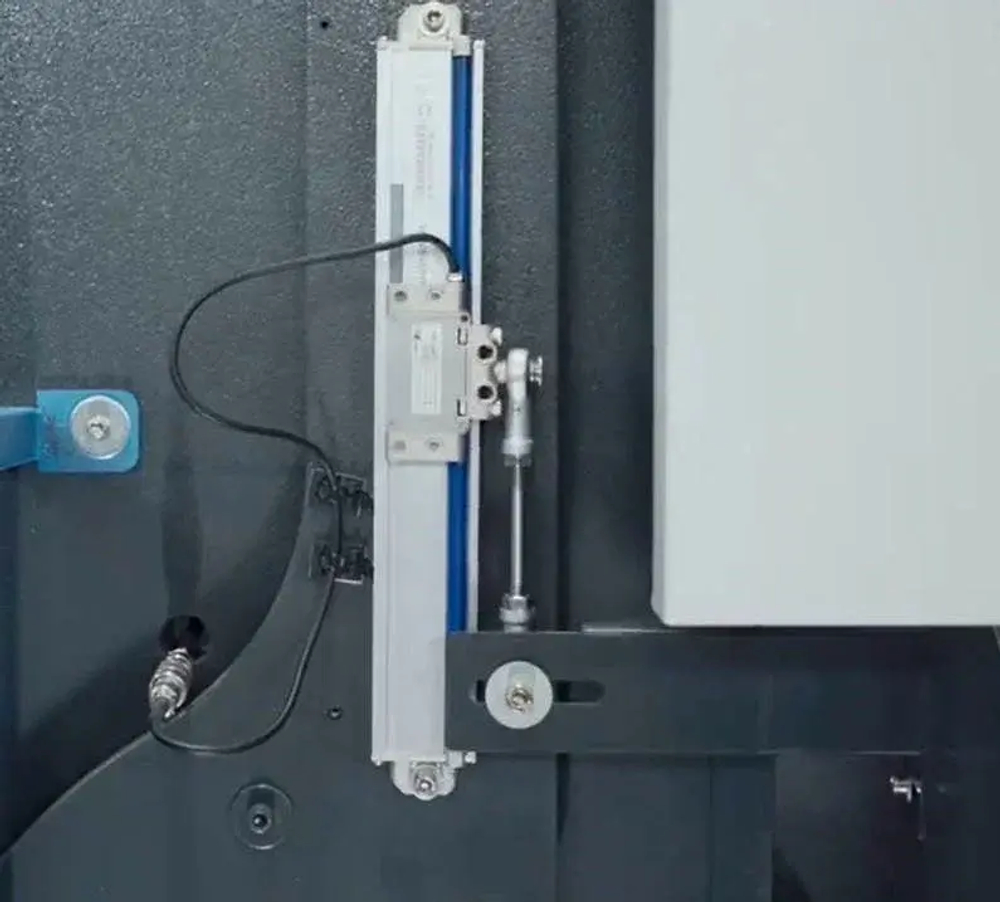

• Оптические линейки – GIVI (Италия)
• Быстросъемные зажимы пуансонов
• Руководство пользователя на русском языке
• Инструмент: многоручьевая матрица и пуансон на всю рабочую длину
