Область применения

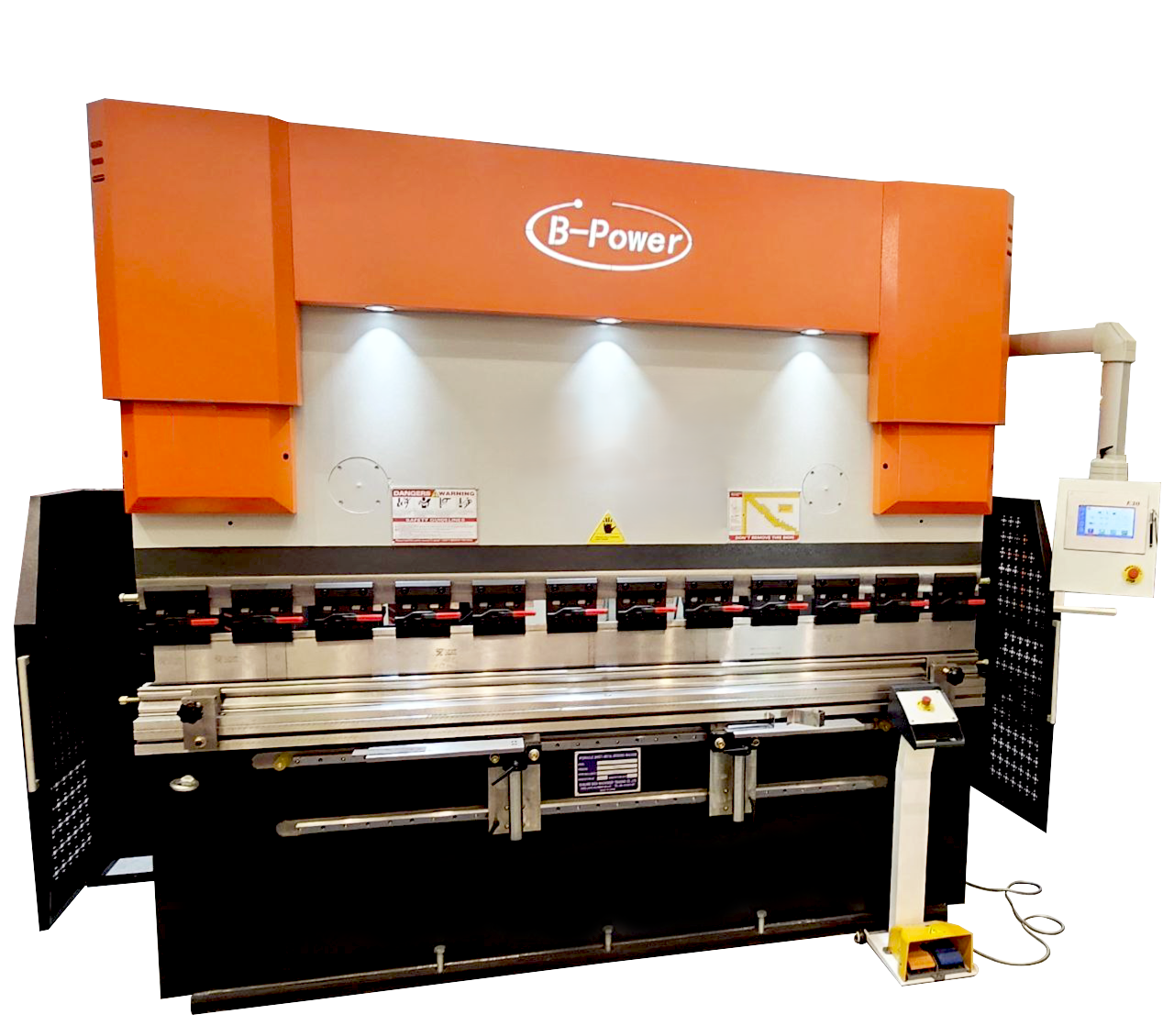

Листогибочный пресс B-Power HPB-P 125/3200 используется в таких отраслях, как:
- Машиностроение: Изготовление сложных и точных компонентов для тяжелой промышленности, таких как рамы для машин, компоненты для тяжелого оборудования, детали для автомобильной и аэрокосмической промышленности.
- Строительство: Производство крупных металлических конструкций для мостов, зданий и других инфраструктурных объектов, а также каркасные элементы, металлические панели и фермы.
- Энергетика: Изготовление трубопроводных компонентов, корпусов котлов, фитингов и других критически важных элементов для энергетических объектов, включая нефтехимическую и газовую промышленность.
- Автомобильная промышленность: Производство элементов для автомобилей, таких как кузовные панели, рамы, а также компоненты для других транспортных средств и сельскохозяйственной техники.

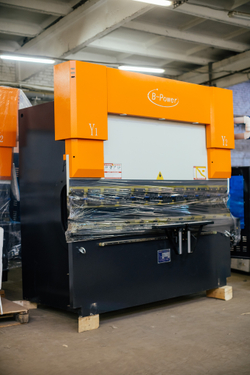

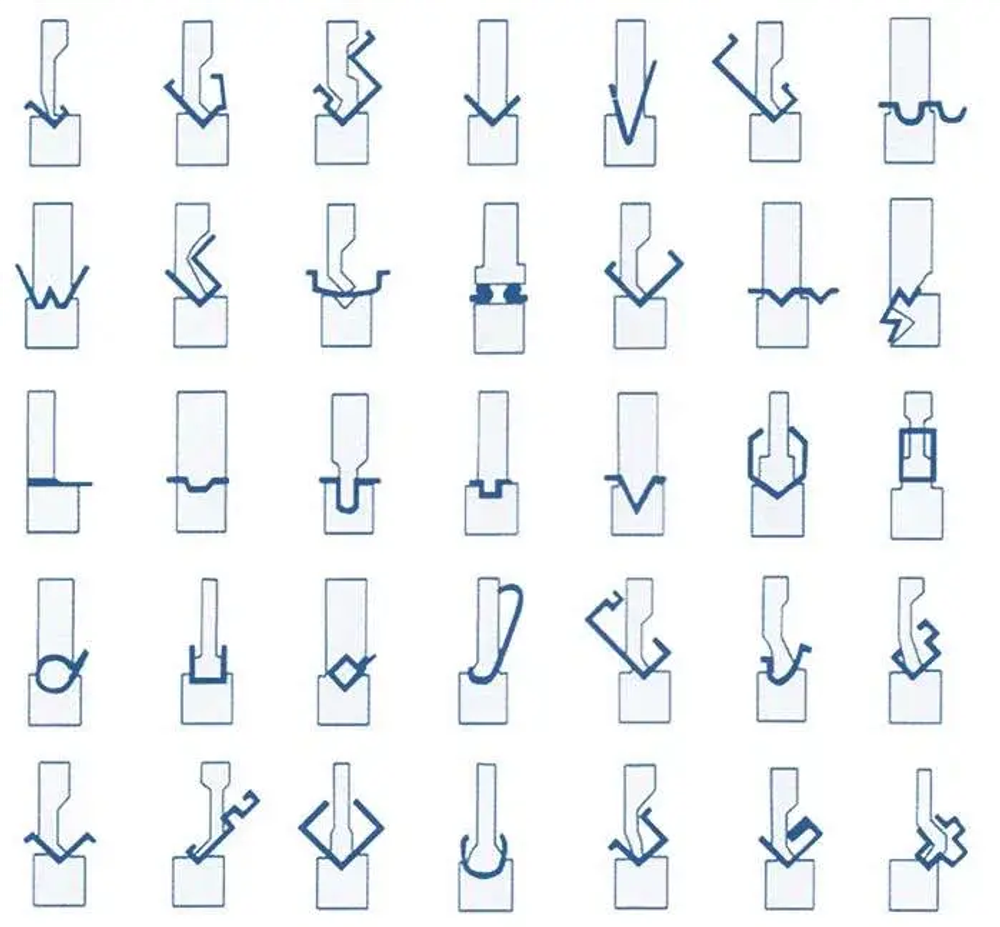

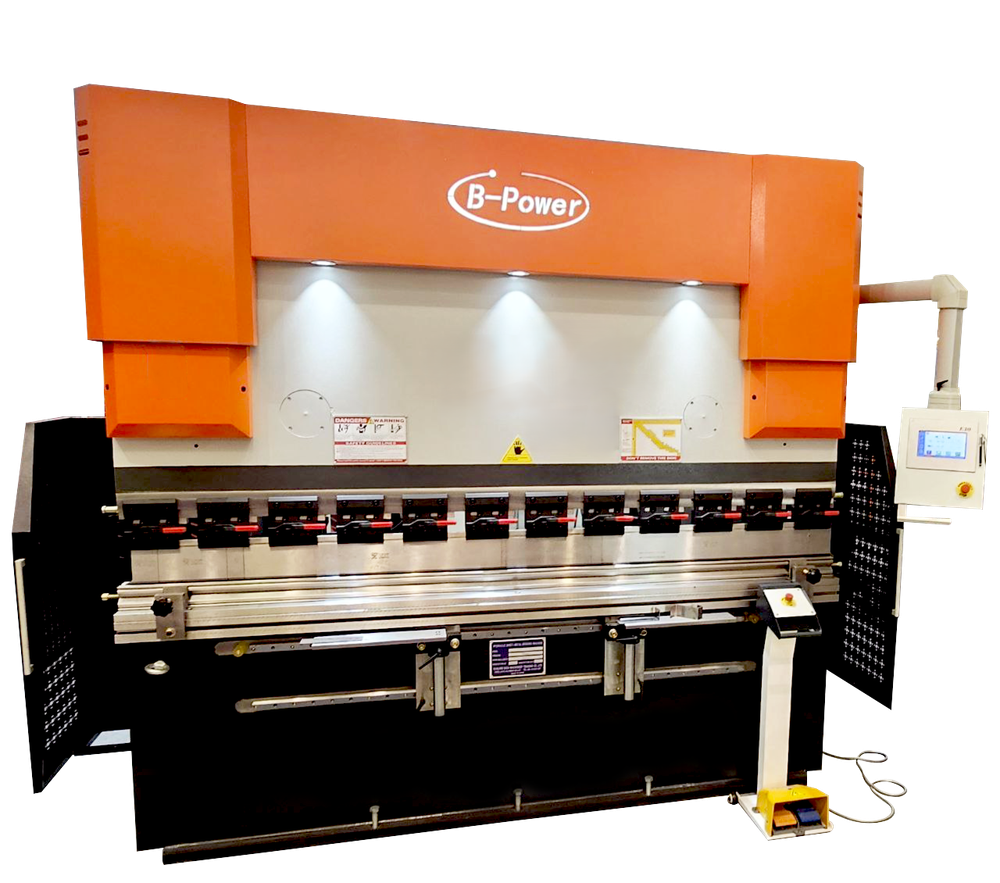

Примеры изделий, которые могут быть изготовлены с использованием HPB-P 125/3200, включают металлические фермы, составные элементы для трубопроводов, крышки и корпуса для оборудования, а также трубопроводные компоненты для крупных энергетических объектов. Листогибочный пресс B-Power HPB-P 125/3200 — это мощное и высокоточное оборудование для гибки сложных металлических заготовок. Четыре управляемые оси ЧПУ, современная система управления с Cebelec CybTouch 12 и опциональная система DELEM 66T 2D обеспечивают отличную производительность, точность и гибкость при работе с различными металлами. Выбирая HPB-P 125/3200, вы получаете надежное и эффективное оборудование, которое обеспечит максимальную точность и производительность при работе с крупными металлическими деталями и конструкциями.
Преимущества
- Четыре управляемые оси ЧПУ для улучшенной гибкости Модель HPB-P 125/3200 оснащена 4 управляемыми осями ЧПУ, что значительно повышает точность и гибкость процесса гибки. Управление четырьмя осями позволяет точно настроить движения гибочной балки и стола, что особенно важно при работе с длинными заготовками и сложными формами. Этот подход позволяет значительно повысить производительность и снизить вероятность ошибок, что идеально подходит для гибки деталей с высокой степенью сложности.
- Современная система управления Cebelec CybTouch 12 В базовой комплектации пресс оснащен системой управления Cebelec CybTouch 12, которая предоставляет простой и удобный интерфейс для настройки и управления процессом гибки. Сенсорный экран и 2D-моделирование позволяют точно настроить параметры гибки, минимизируя вероятность ошибок и сокращая время на переналадку. Система также поддерживает автоматический расчет программы гибки, что значительно ускоряет процесс настройки и повышает точность работы.
- Опциональная система управления DELEM 66T 2D для дополнительных возможностей В качестве опции доступна система управления DELEM 66T 2D (Нидерланды), которая обеспечивает более высокую точность и функциональность при работе с более сложными заготовками. Эта система управления включает в себя моделирование в 2D, что позволяет оператору заранее визуализировать весь процесс гибки и избежать возможных ошибок в реальном времени. DELEM 66T 2D также обладает рядом продвинутых функций, включая возможность оптимизации программы гибки, расчета углов и диаметров сгибов и обработки сложных геометрий. Эти особенности позволяют значительно повысить производительность и качество гибки при работе с деталями, требующими высокой точности. DELEM 66T 2D идеально подходит для более сложных производственных задач, где требуется гибкость и высокий уровень контроля.
- Усиленная станина для долговечности и стабильности Пресс оснащен усиленной станиной, которая подвергается термической обработке для снятия остаточных напряжений и повышения прочности. Это значительно улучшает стабильность работы станка, особенно при высокой нагрузке. Станина также подвергается дробеструйной очистке, что повышает её долговечность и стойкость к износу. Такая конструкция обеспечивает точность и стабильность работы при гибке крупных и тяжелых заготовок на протяжении всего срока эксплуатации.
Конструктивные особенности

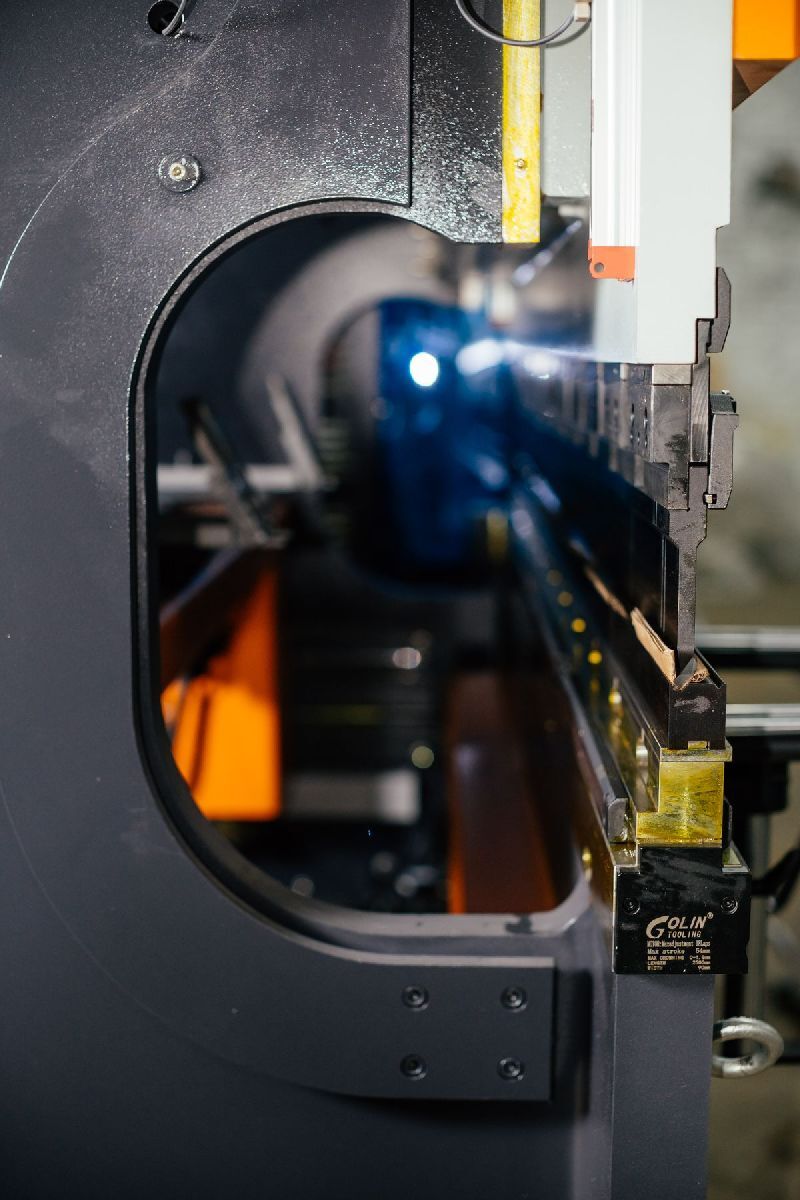

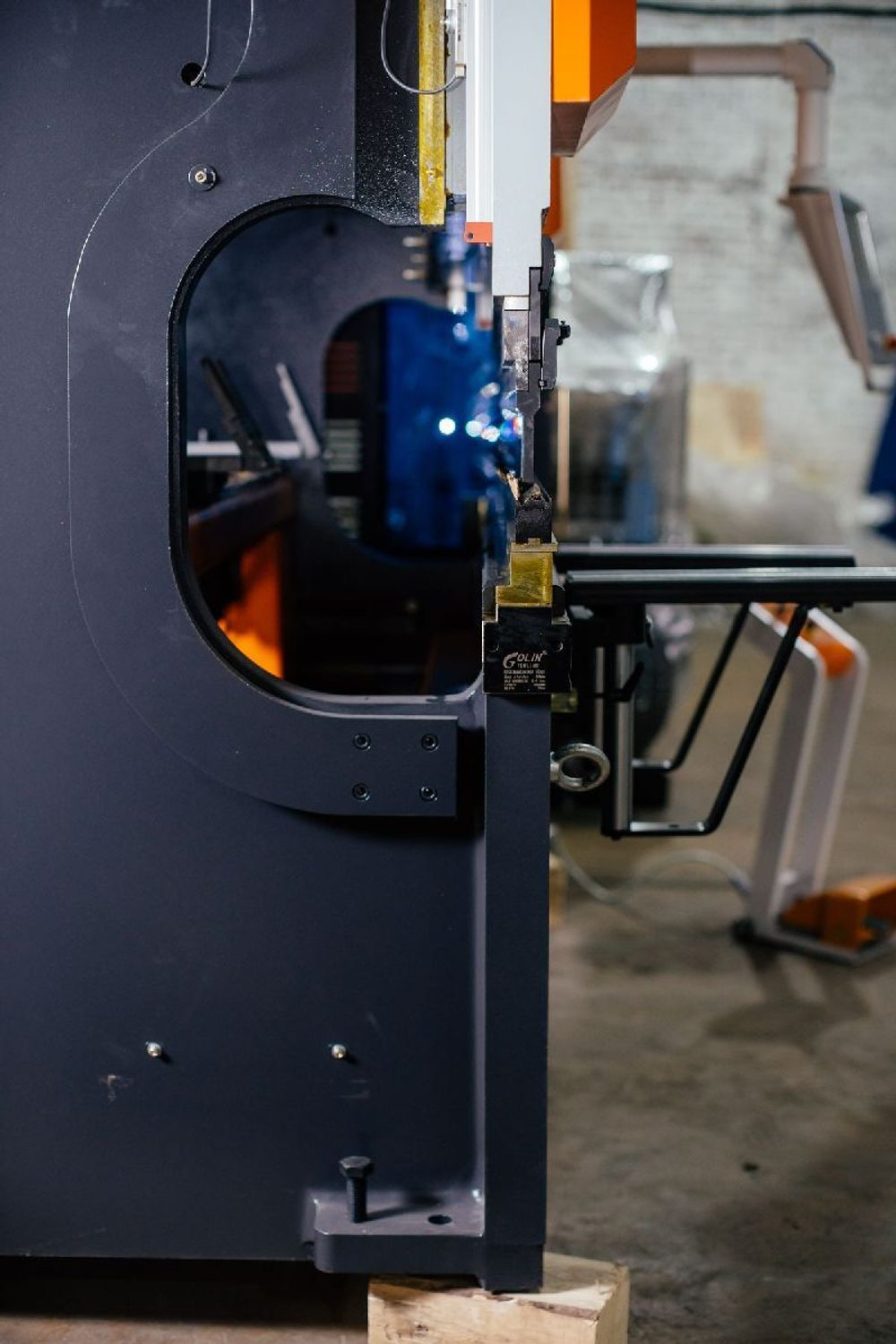

Станина
-
Конструкция станины – основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.
-
Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

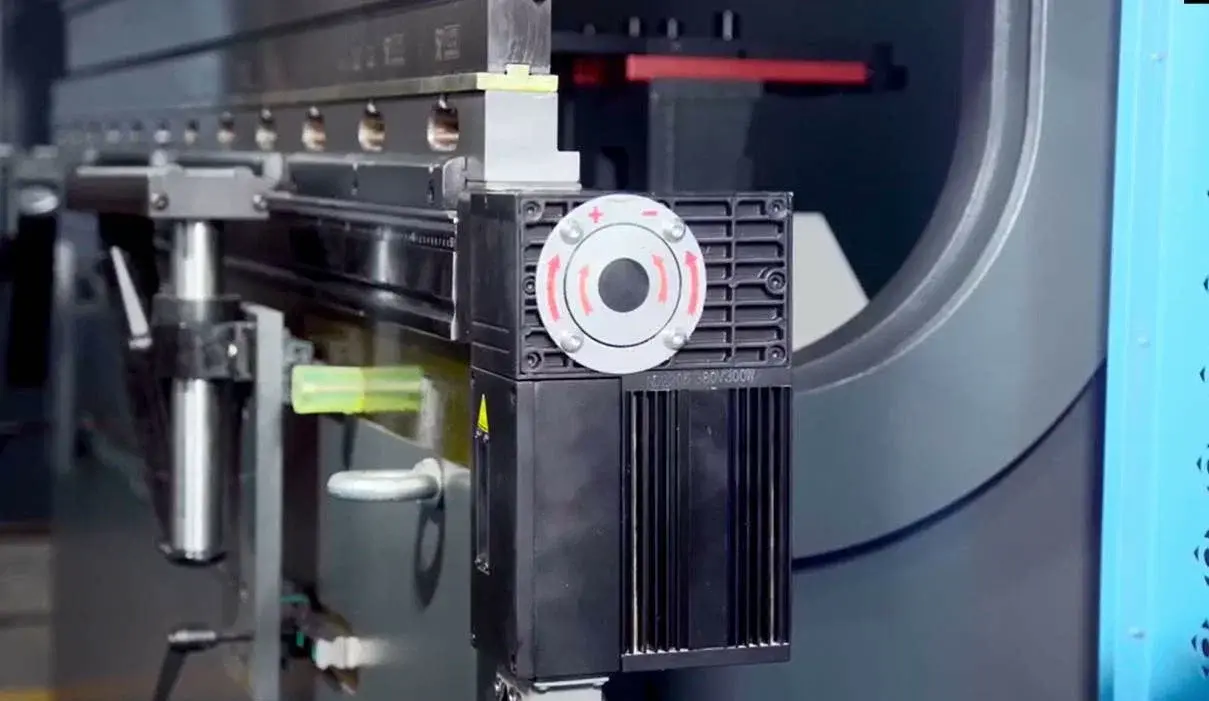

Задний упор

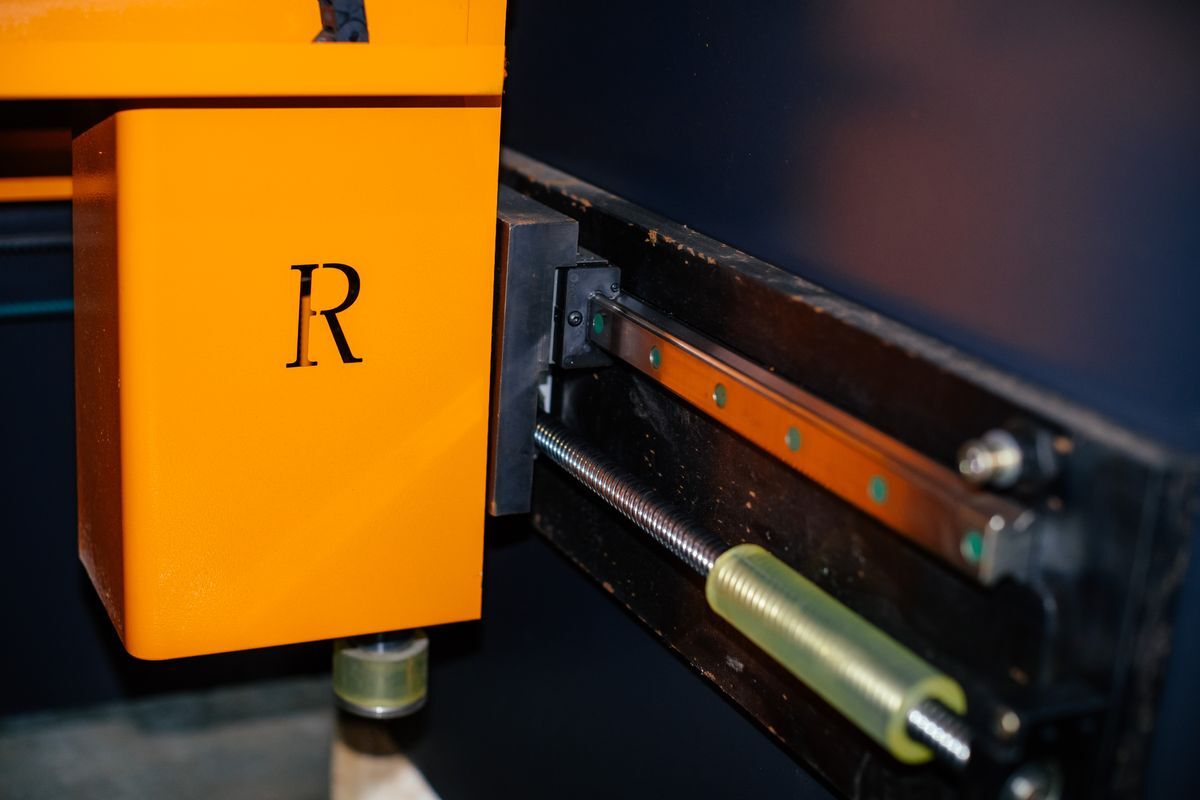

- Стандартный задний упор имеет программируемую ось X, R, Z1, Z
- Это позволяет настраивает упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2).

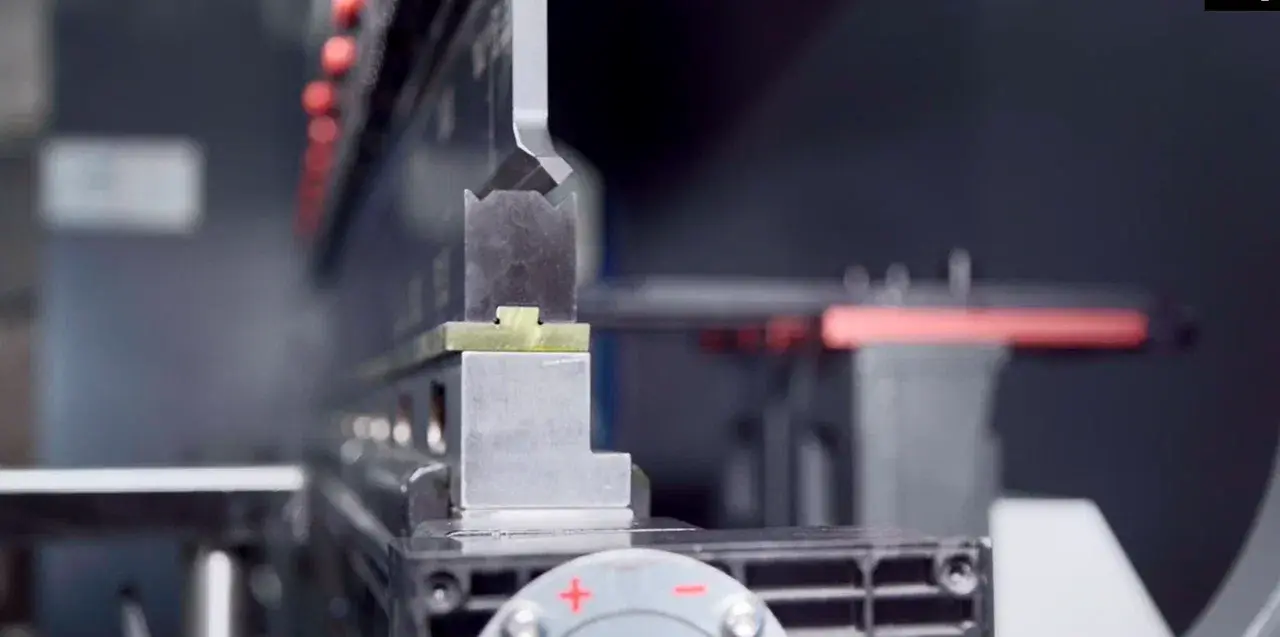

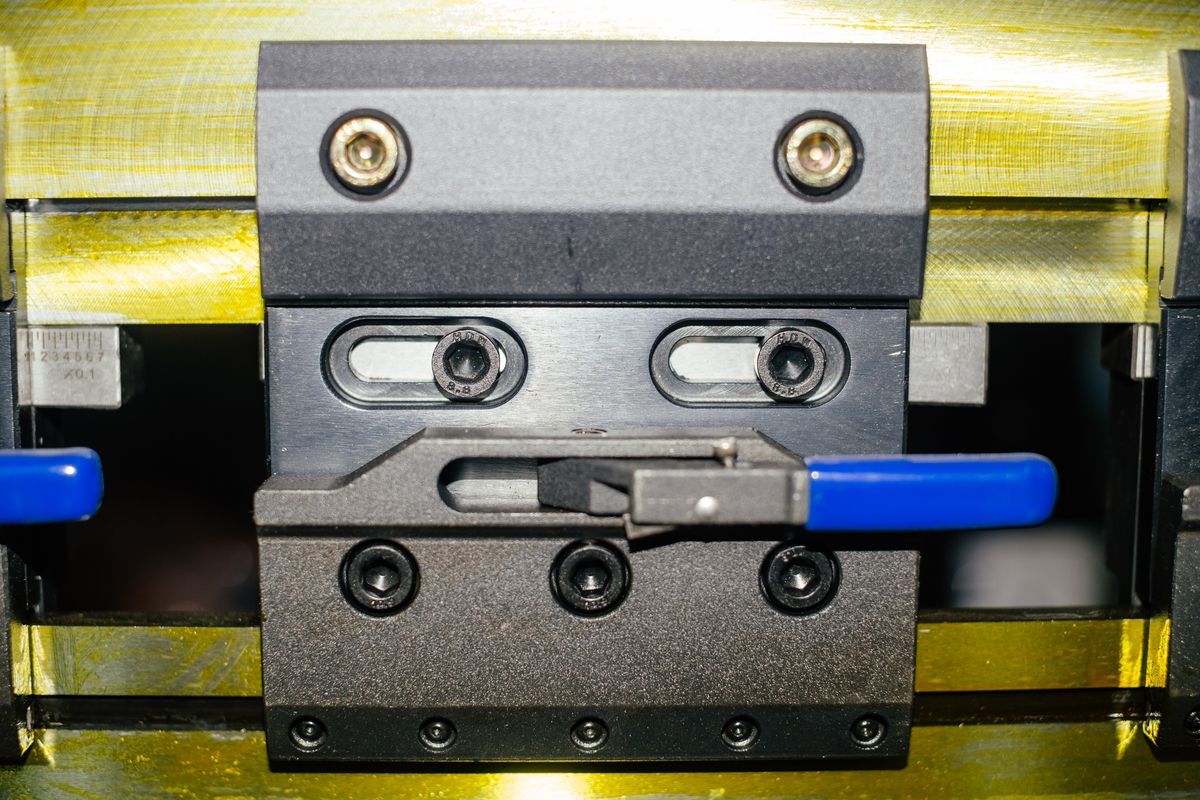

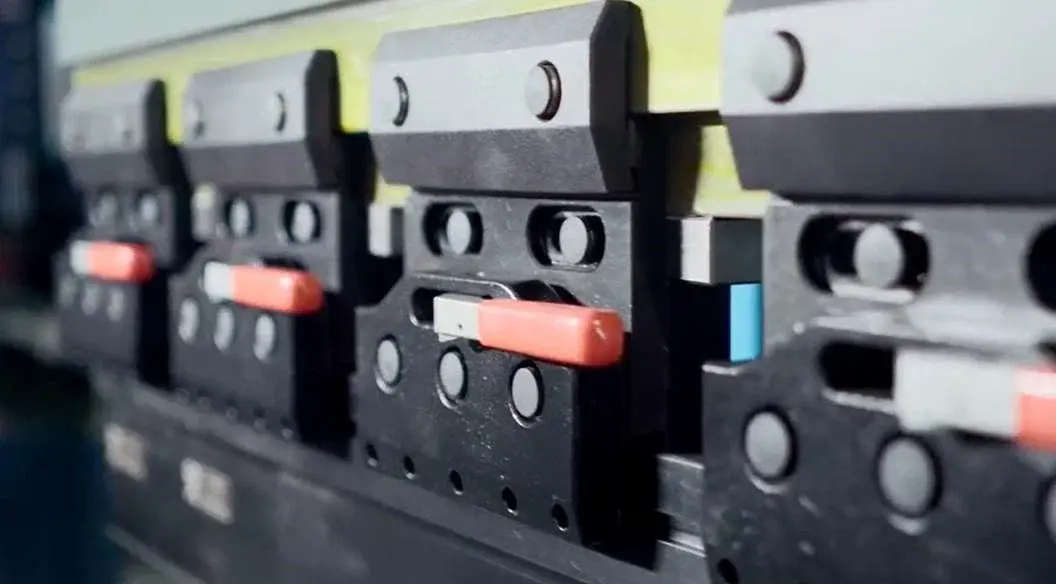

Быстросъемный зажим
- Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam.

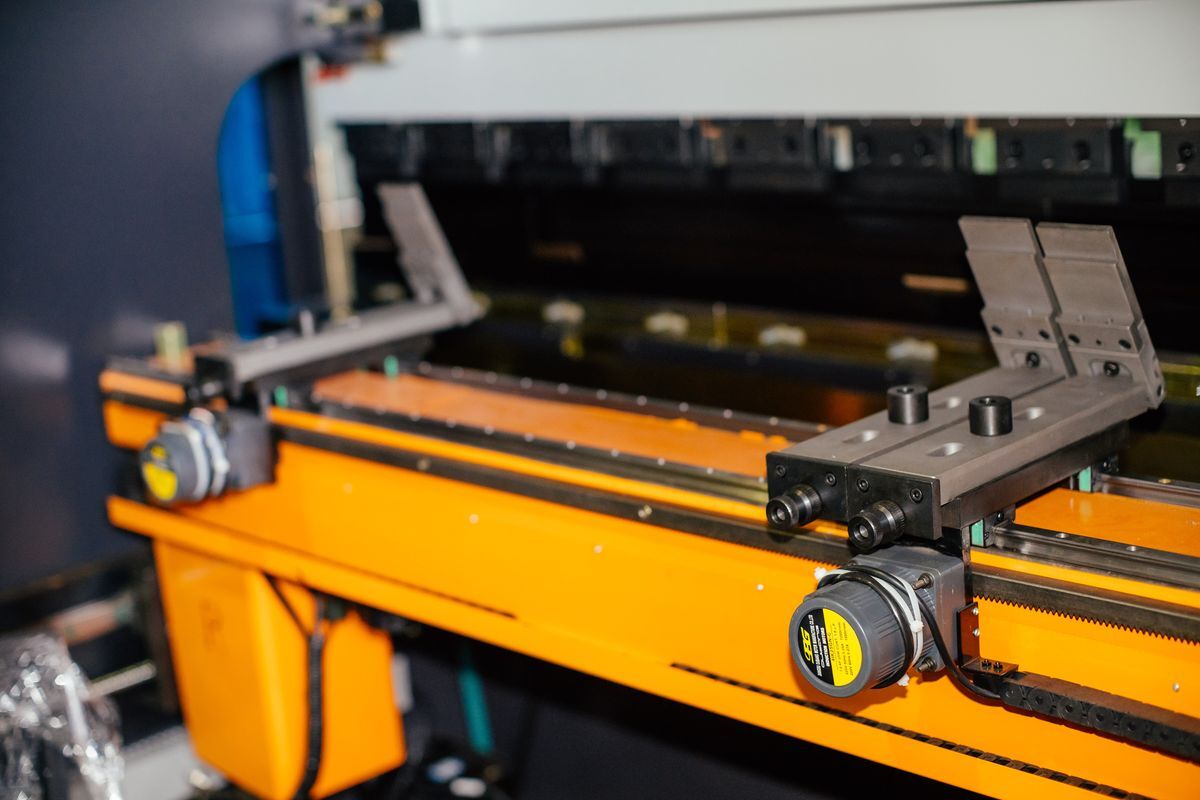

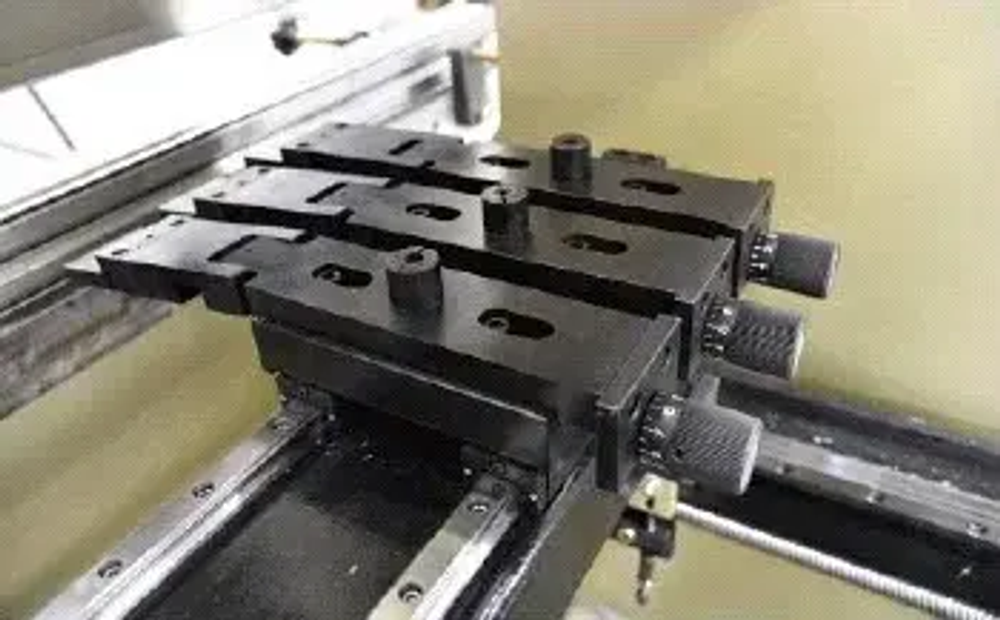

Пальцевые блоки заднего упора
- Необходимы для точного позиционирования листа оператором. Имеют в стандарте регулировку по высоте (ось R).

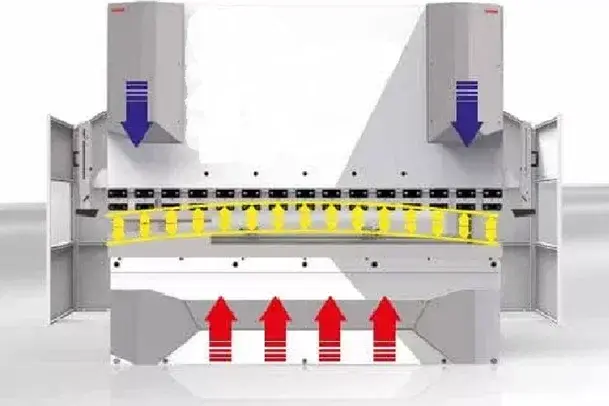

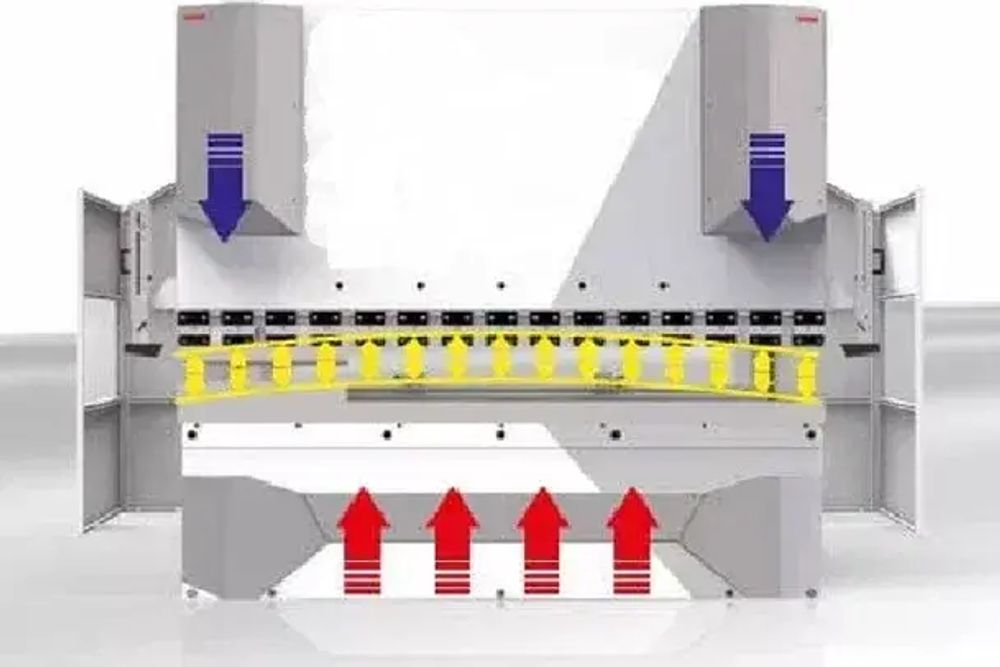

Компенсации прогиба стола
- Система компенсации прогиба обеспечивает компенсацию прогиба по всей длине матрицы. Механическая система состоит из определенного количества (зависит от длины рабочего стола) парных клиньев, каждая пара работает в разных сечениях, имеет свою величину компенсации, отличную от остальных, таким образом, достигаются превосходные результаты гибки.
Особенности ПО
-

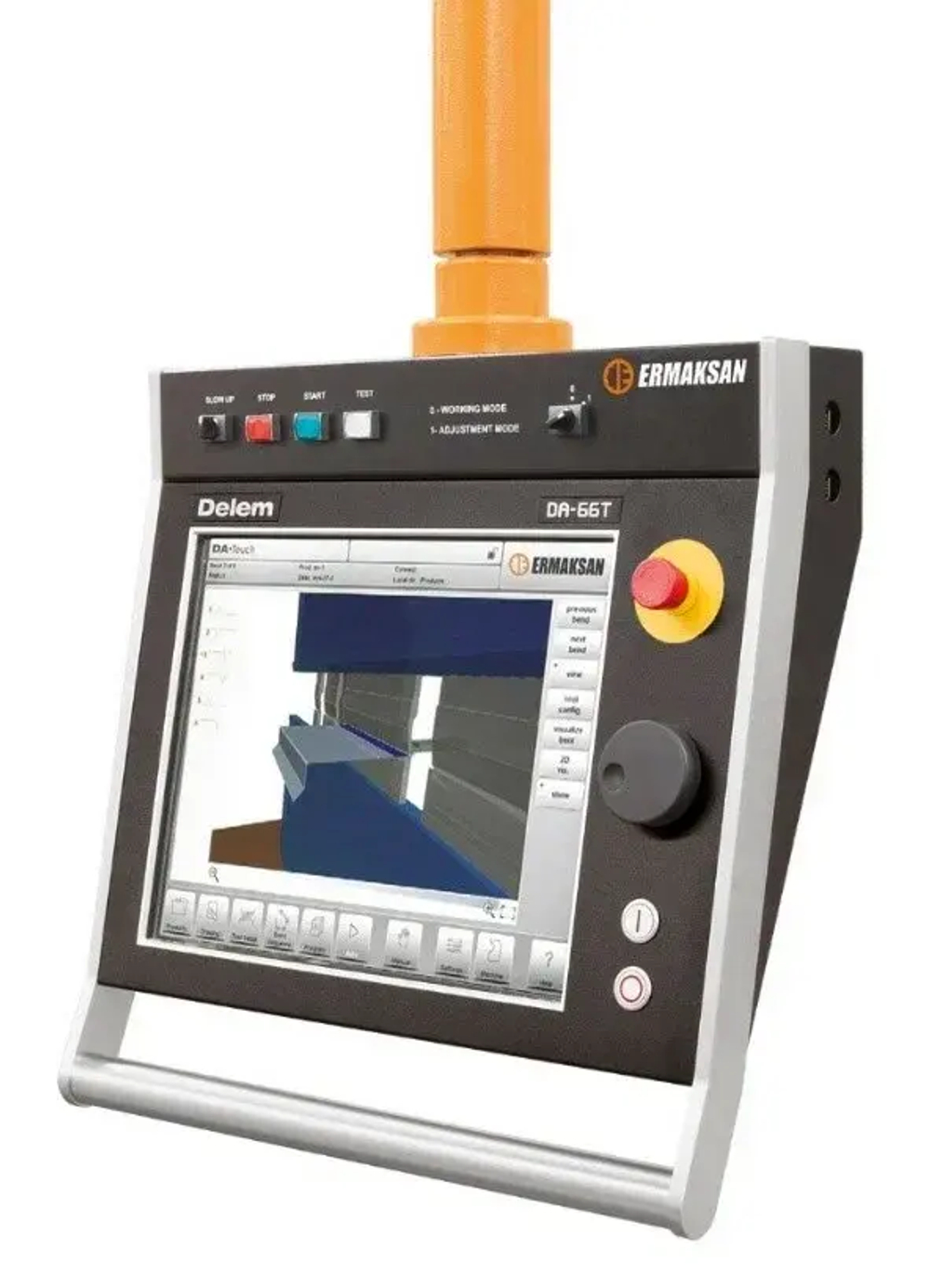

Самое современное ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса.
-
Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.
Функции контроля:
-
Серво / 2-ступенчатое управление мощностью переменного тока
-
Unipolair / управление преобразователем частоты
-
Управление клапаном прямого давления
-
Прямой пропорциональный клапан Y1, Y2
-
Прямое управление бомбированием
-
Тандемная операция
Программирование:
-
Алфавитно-цифровое обозначение деталей
-
Программирование и визуализация в реальном масштабе и времени
-
Автоматический расчет последовательности гибки
-
Легкая графическая смена последовательности и перемещений
-
Программирование программ Hemmed
-
Таблица страниц на странице
-
Выбор детали и инструментов
-
Программируемые свойства материала
-
Программируемая скорость осей
-
Фильтр поиска деталей и инструментов
-
Миллиметры / Дюймы, выбор kN / Ton
-
Счетчик акции
-
Что можно просчитать автоматически:
-
Недоступные зоны для инструментов
-
Усилие гибки
-
Допуск на гиб
-
Компенсацию прогиба
-
Развертку
-
Сила крепления
-
Программирование радиуса
Разное:
-
Движение маховичка всех осей
-
Доступные для оператора языки диалога
-
Система обмена сообщениями ошибок
-
Диагностическая программа
-
Internet Explorer (веб-браузер)
-
Дистанционная диагностика
-
Поддержка приложений для конкретных пользователей
-
Время работы + счетчик хода
Комплектация cтандартная
- Оси Y1, Y2, X, R, управляемые от ЧПУ
- Система управления: Cebelec CybTouch 12
- Задний упор: Линейные направляющие + система ШВП HIWIN
- Пальцевые блоки заднего упора – 3 штуки
- Моторизированная система компенсации прогиба стола управляемая от ЧПУ
- Европейская система крепления инструмента Promecam

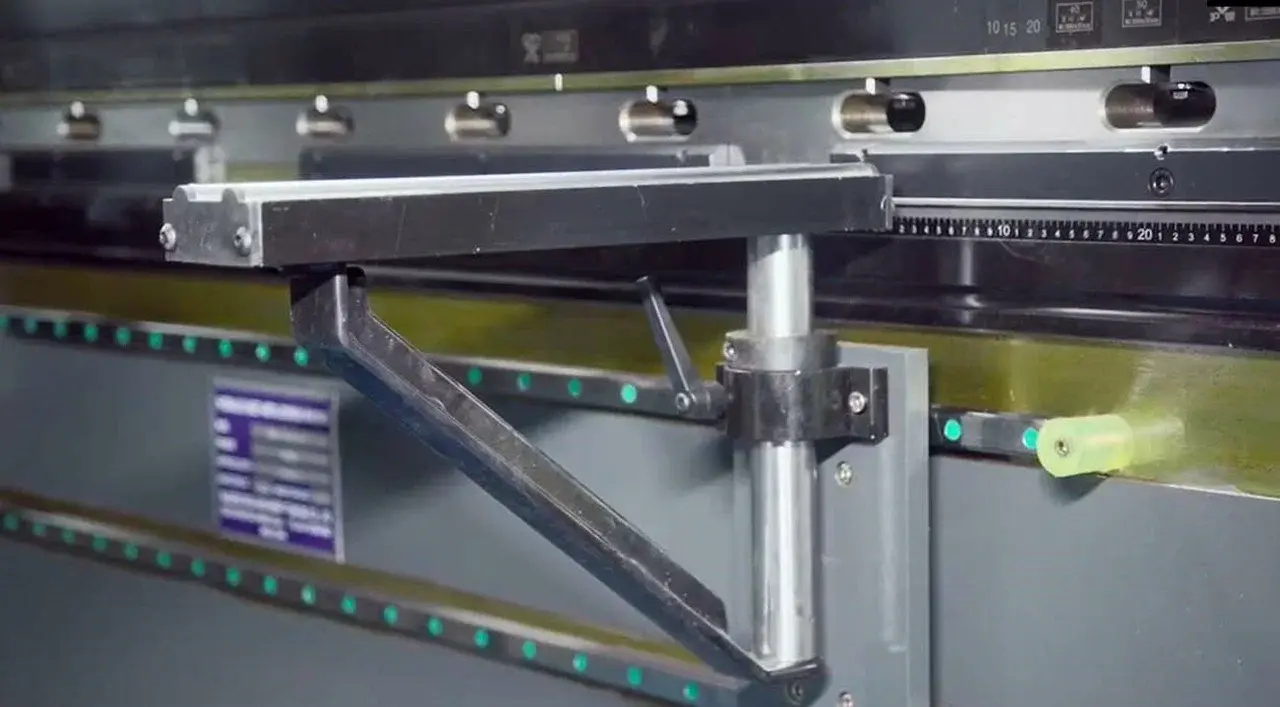

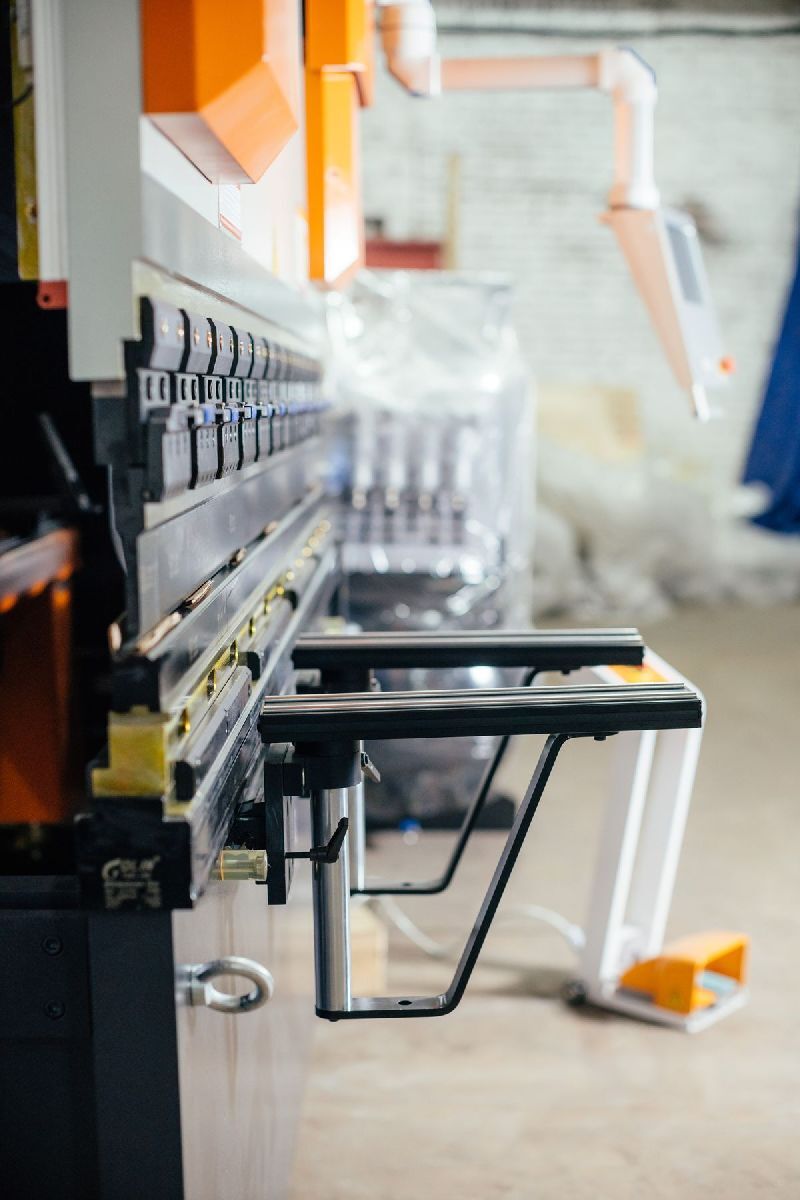

- Скользящие передние опоры с продольной линейной направляющей

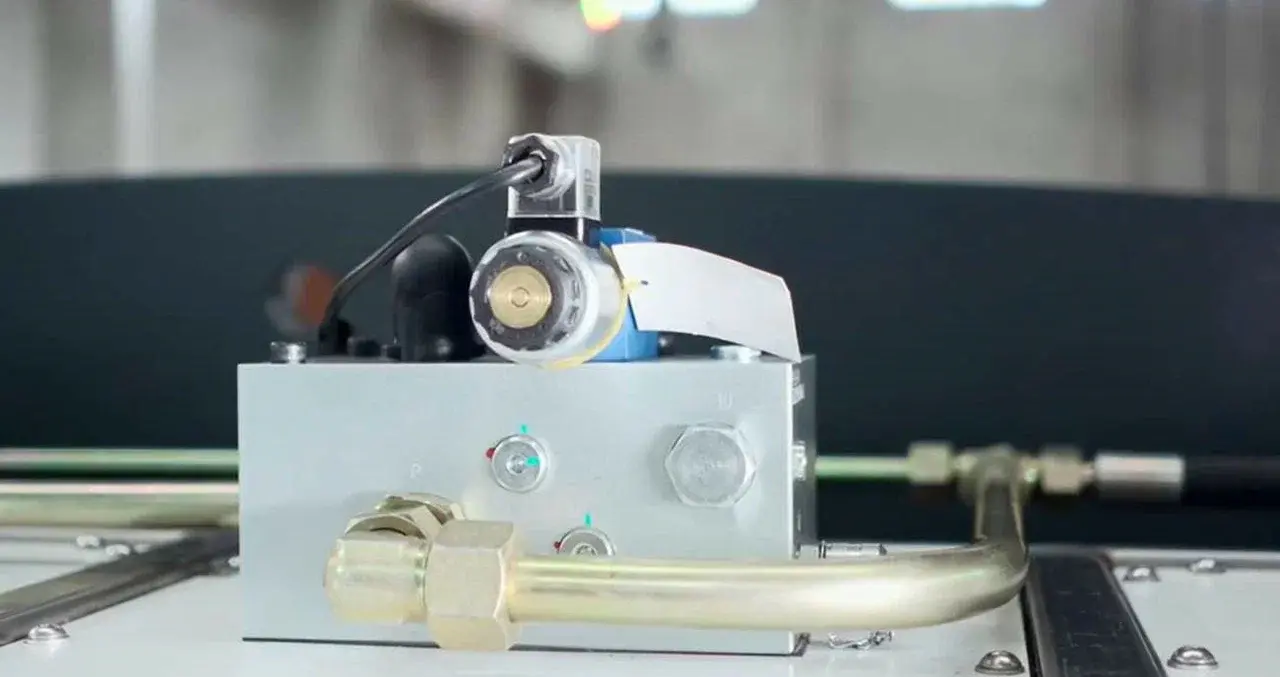

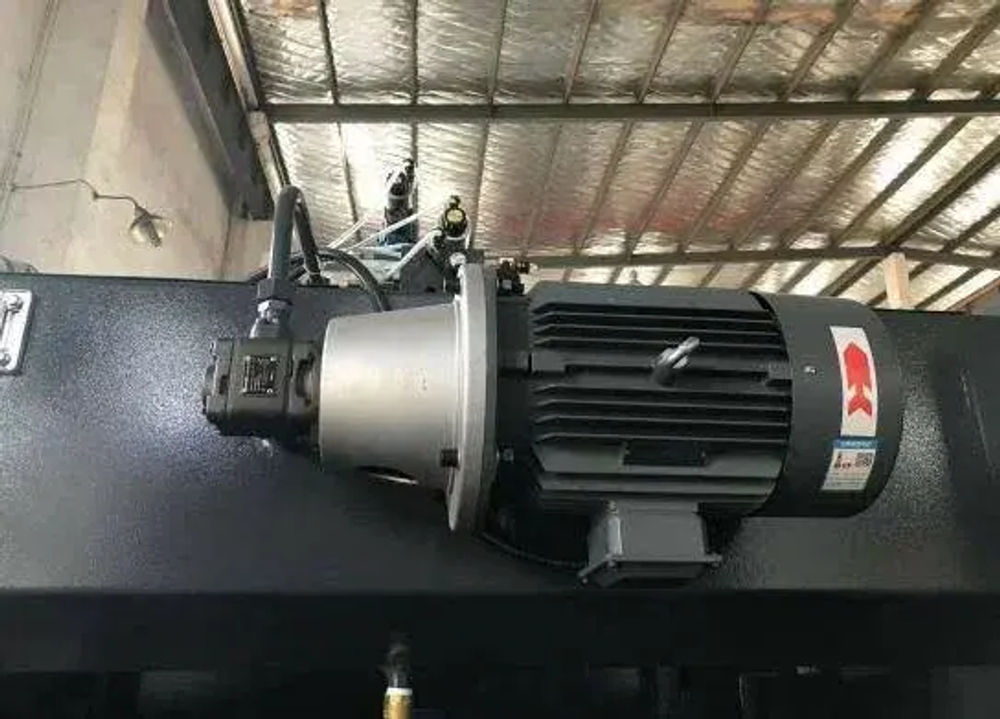

- Гидравлическая система Bosch-Rexroth

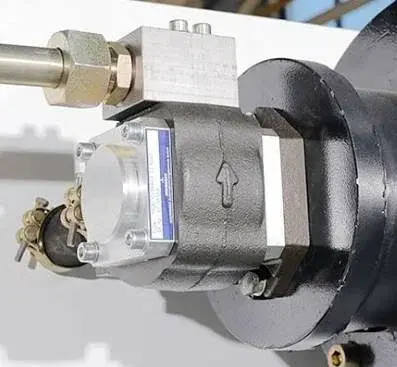

- Масляный насос – Hytek
- Масляный штуцер - Parker

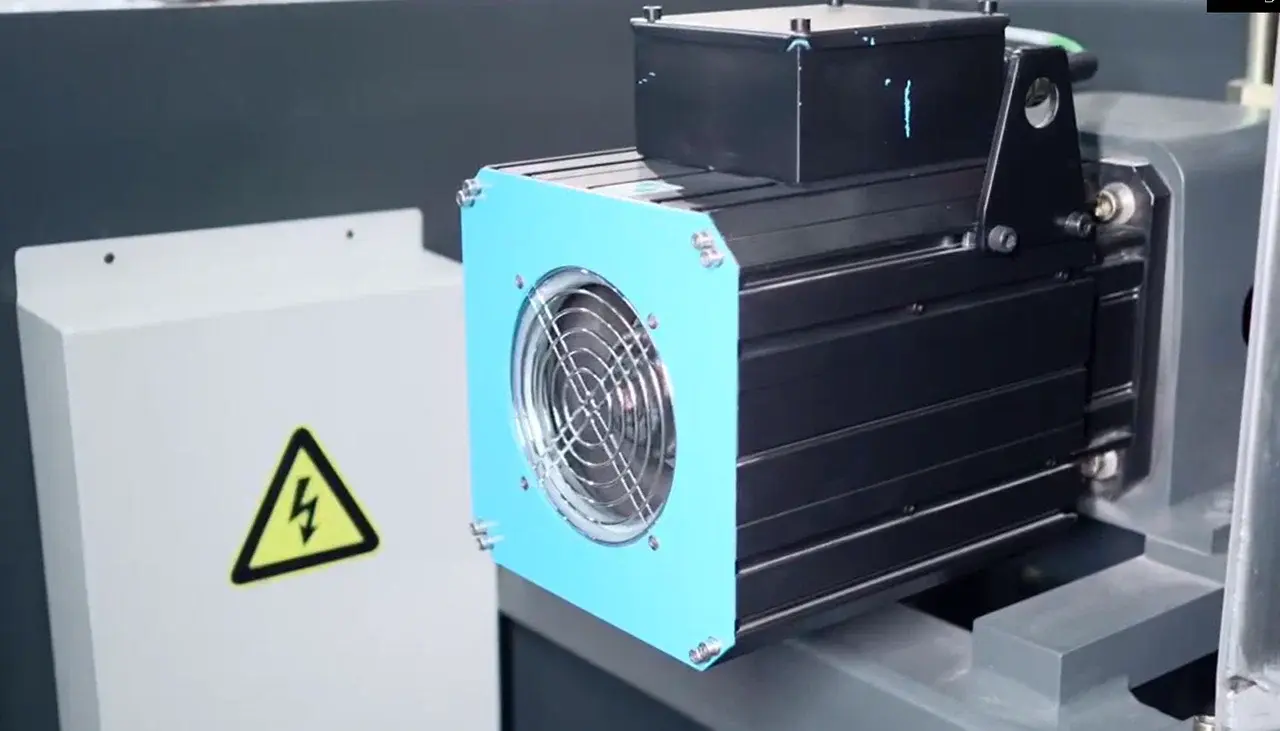

- Главный сервомотор – Inovance
- Полуавтоматическое управление осями Z1Z2

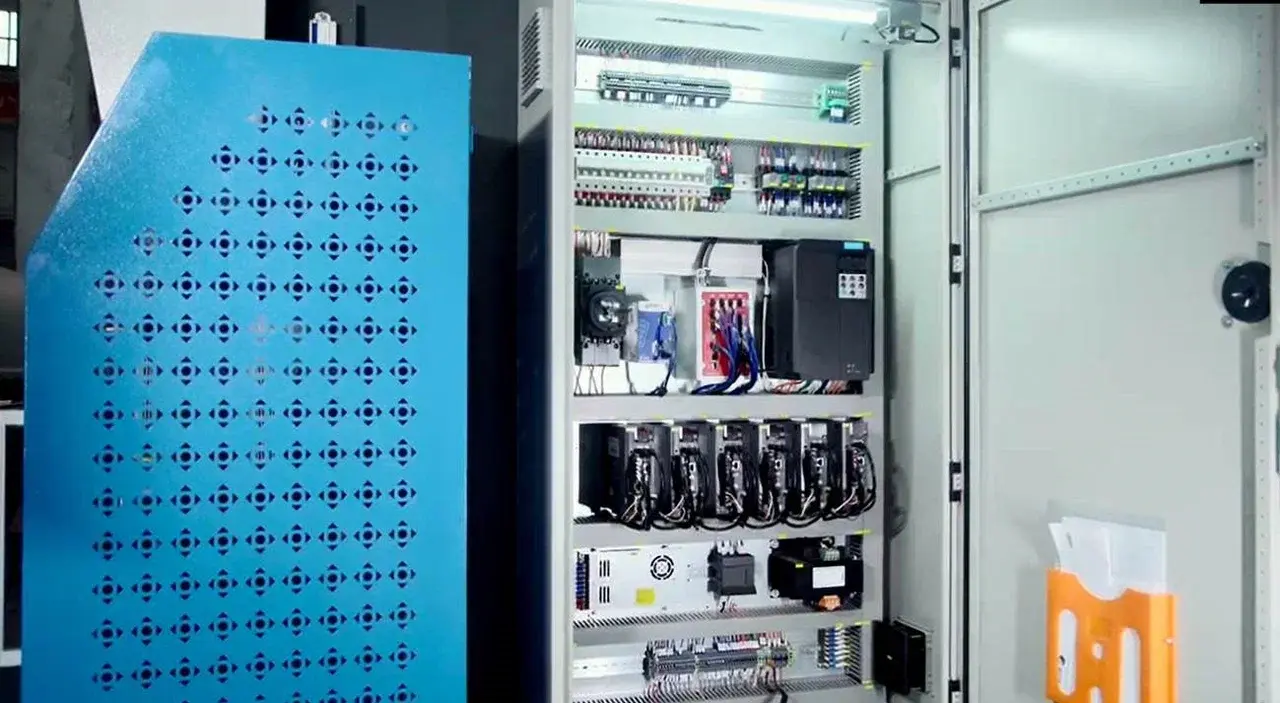

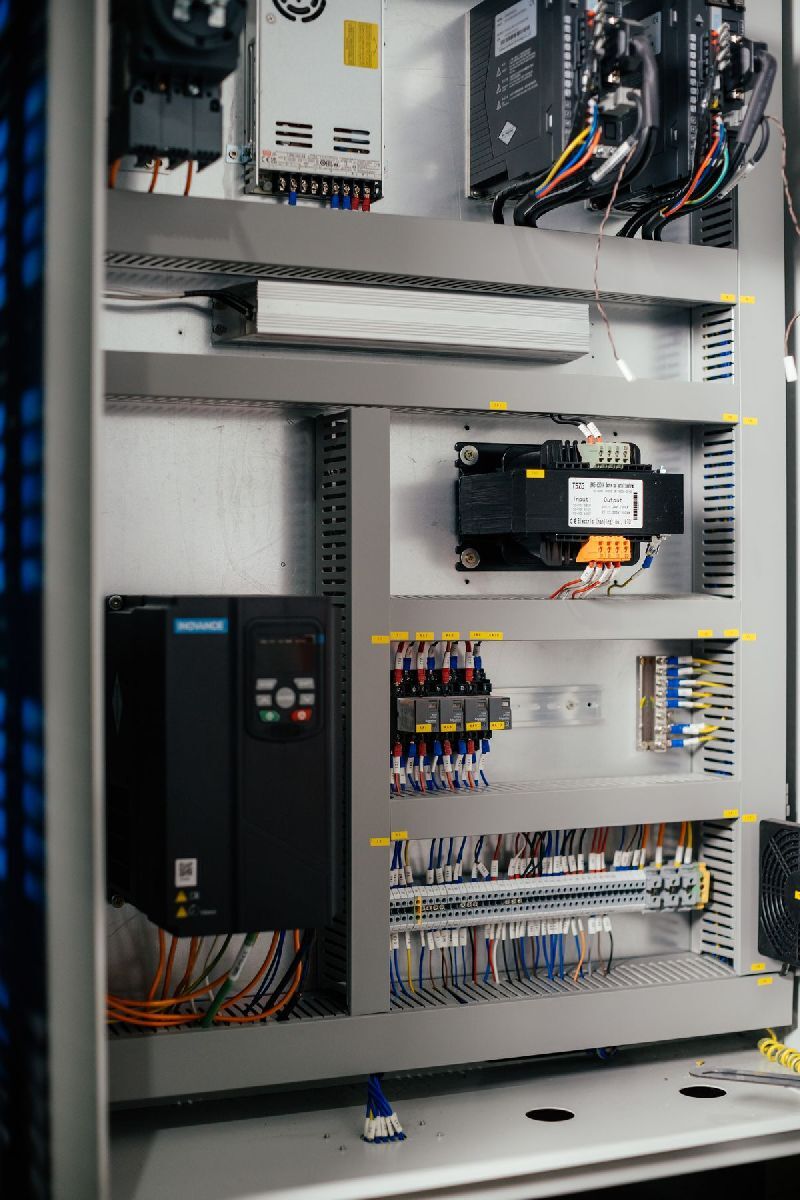

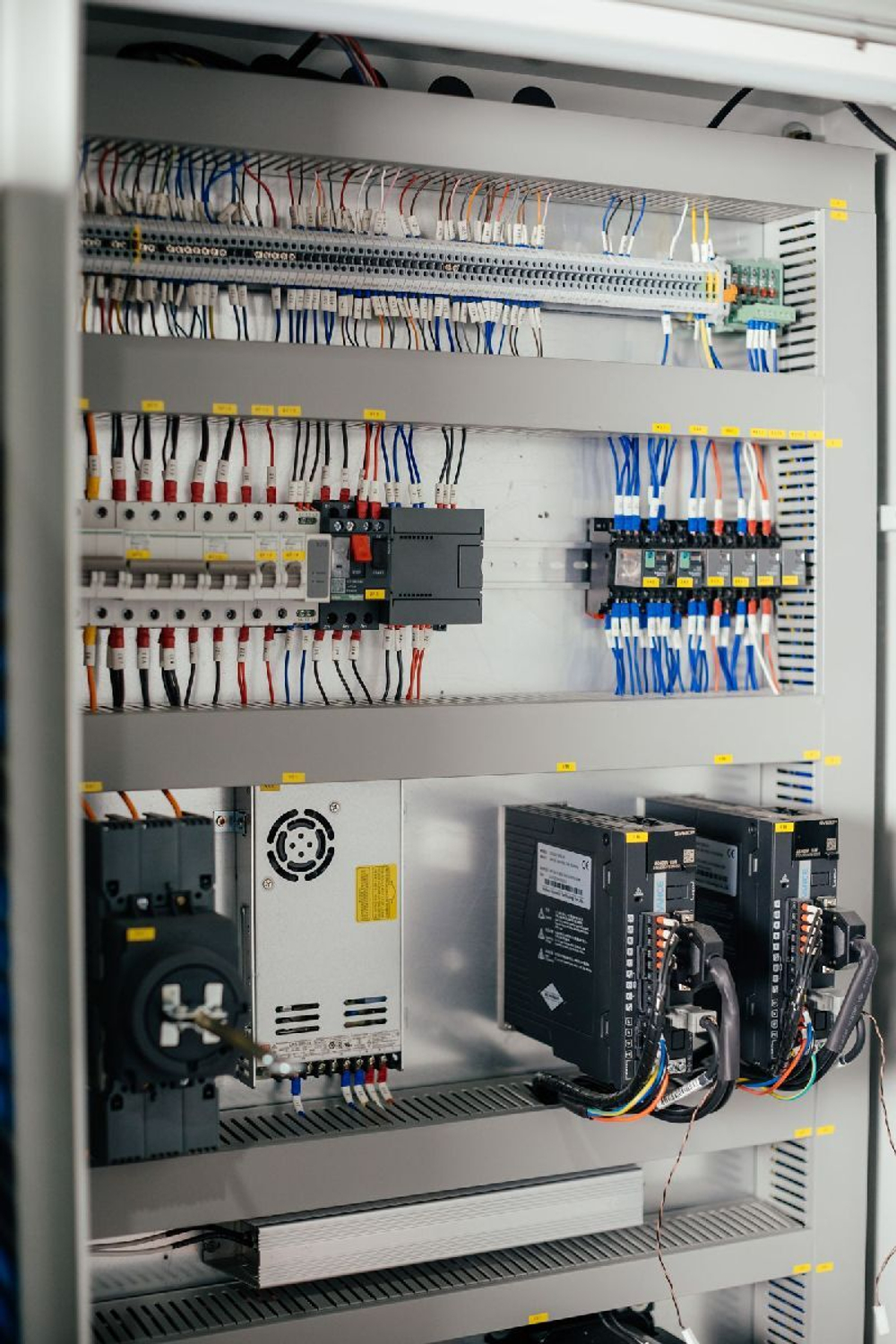

- Электронные компоненты Schneider

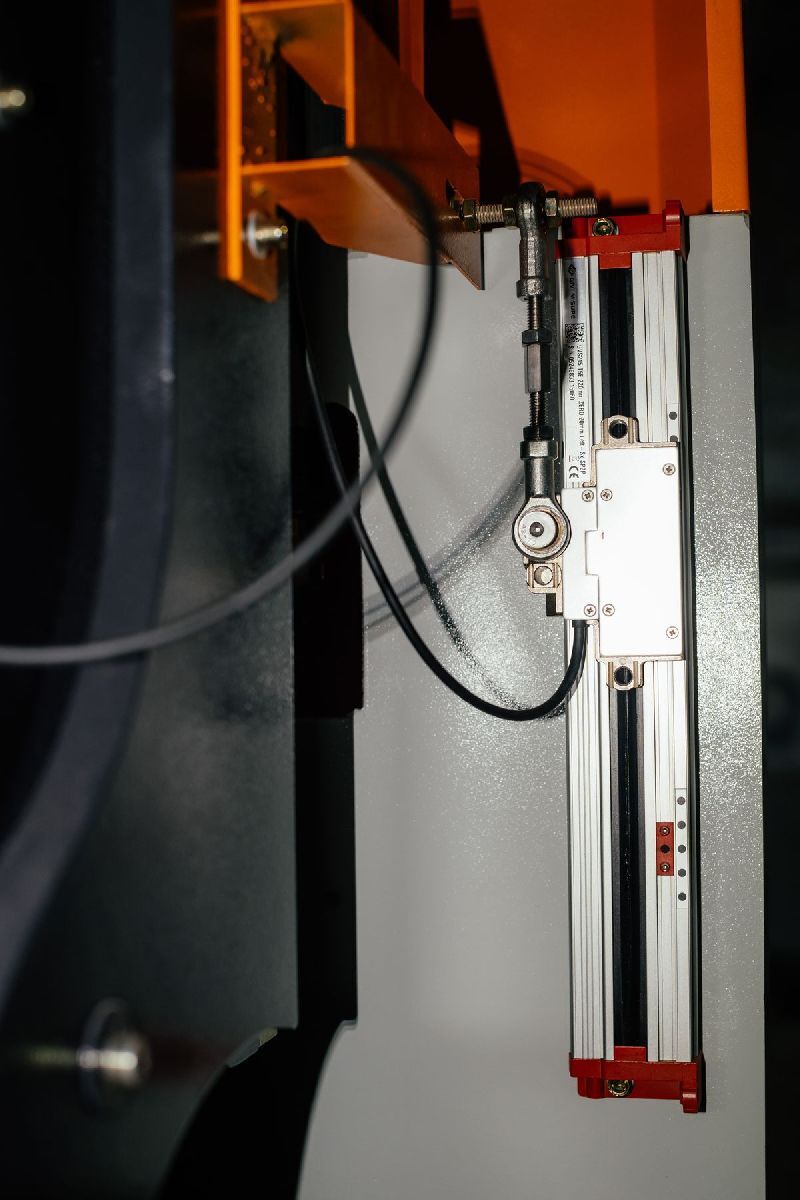

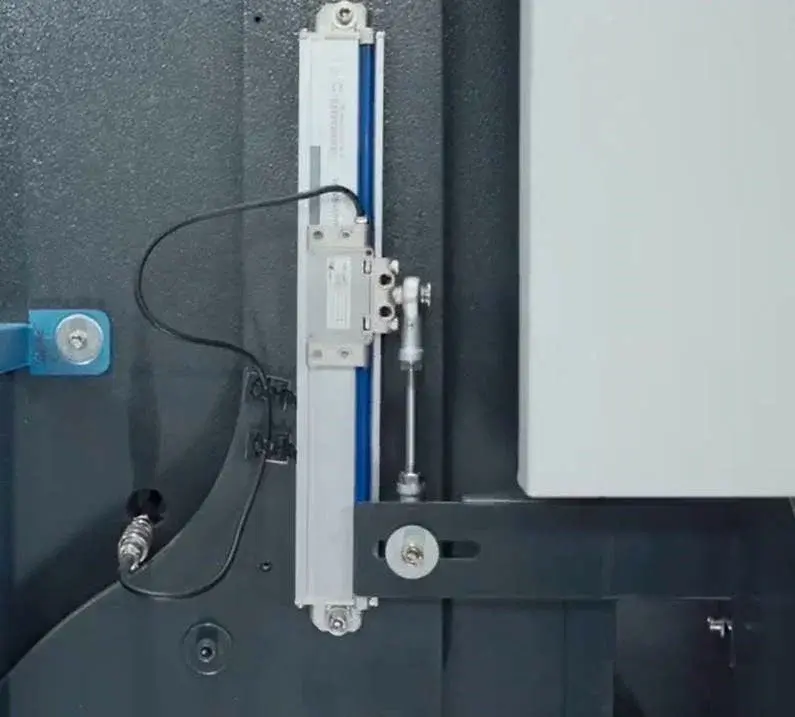

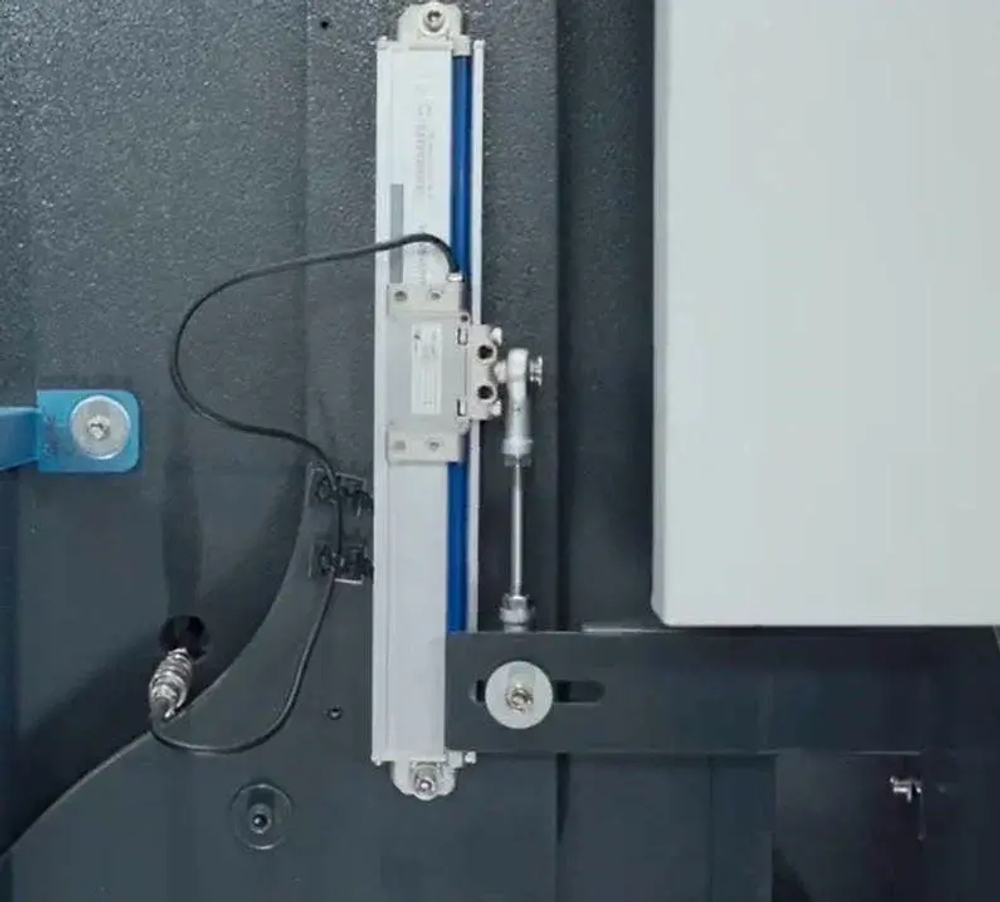

- Оптические линейки – GIVI (Италия)
- Быстросъемные зажимы пуансонов
- Руководство пользователя на русском языке
- Инструмент: многоручьевая матрица и пуансон на всю рабочую длину
