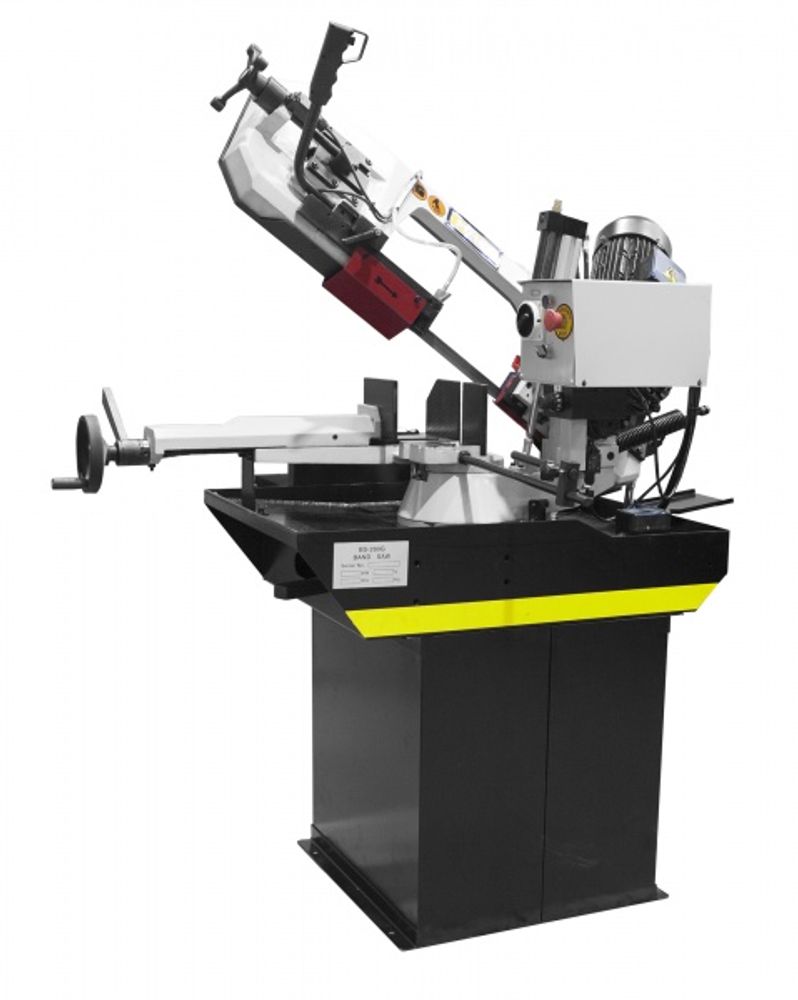

Станок ленточнопильный Stalex BS-280G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку). Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы. Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве. Процесс пиления: Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин) Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников Регулировка угла поворота вдоль шкалы Регулируемая подача СОЖ в зону резания Литая чугунная рама гарантирует жесткость станка и гасит вибрации Опускание рамы осуществляется под собственным весом Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером Гидравлическая система снабжена электромагнитным клапаном. Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор) Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком) Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы Стандартная комплектация для Stalex BS-280G: 1.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Поворотный стол с возможность поворота 0°…+45°…+60º 2.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Подвижные направляющие с твердосплавными пластинками 3.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Перепускной клапан плавная регулировка опускания пильной рамы 4.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Тиски с ручным зажимом, и доводчиком 5.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Скорость вращения пилы, фиксированная 40,80 м/мин 6.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Ручное натяжение ленты 7.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Мерный упор 500 мм 8.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ 9.&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Пила ленточная квалитет М42 <img width="300" src="/upload/medialibrary/f64/f649dd02846733ad26b8dd298db260ff.png" height="221"> Панель управления &nbsp; - Переключатель скорости резания и выключения станка - Кнопка включения станка - Индикатор включения станка - Общая кнопка стоп - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Маховик плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления) <img width="300" src="/upload/medialibrary/594/594954d7624165e3d9a505ee18fcb2d4.png" height="159"> Дополнительный прижим для пакетной резки для BS-280G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. <img width="300" src="/upload/medialibrary/724/724ffb5b4c5a6f70c13847be1035b5d1.png" height="368"> На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Регулировка гидроцилиндра производится маховиком плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления) Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку). <img width="300" src="/upload/medialibrary/835/8358d0b44a30c9355faddfda0acdac0c.png" height="244"> Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. <img width="300" src="/upload/medialibrary/36b/36bf2ed7f75ef0fcfa22a315a5da5215.png" height="176"> Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале. <img width="300" src="/upload/medialibrary/1e8/1e8b20ee6083d732fd1c7735f06382e4.png" height="237"> Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) <img width="300" src="/upload/medialibrary/250/250164f5f90dc83e2e24beef923c4b04.png" height="252"> Панель управления Маховик плавной регулировки скорости опускания рамы Зубчатый привод Неподвижные механические тиски Рычаг доводки тисков Механическое натяжение полотна Помпа СОЖ Гидроцилиндр с электромагнитным клапаном Мерный упор 500 мм Рычаг фиксации поворота рамы <img width="300" src="/upload/medialibrary/bd2/bd2d8e8c9727b194649564d46082f1a5.png" height="185"> Мерный упор 500 мм <img width="300" src="/upload/medialibrary/d77/d77b8443147d4015e4ed0ce5eb235081.png" height="222"> Помпа СОЖ <img width="300" src="/upload/medialibrary/71a/71a9fe67926fbc19c075d5af4a52c945.png" height="204"> Маховик ручного натяжения ленты <img width="300" src="/upload/medialibrary/a00/a00abfab7aa0ed5a13d2855abcab8d1a.png" height="213"> Маховик тисков и рычаг быстрой доводки <img width="300" src="/upload/medialibrary/ee8/ee8f777949a4ebdbf957f252acbda852.png" height="151"> Шильдик мотора <img width="300" src="/upload/medialibrary/4c7/4c7ede4c7d90145cfff93fb4988fac41.png" height="278"> В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам.
