На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

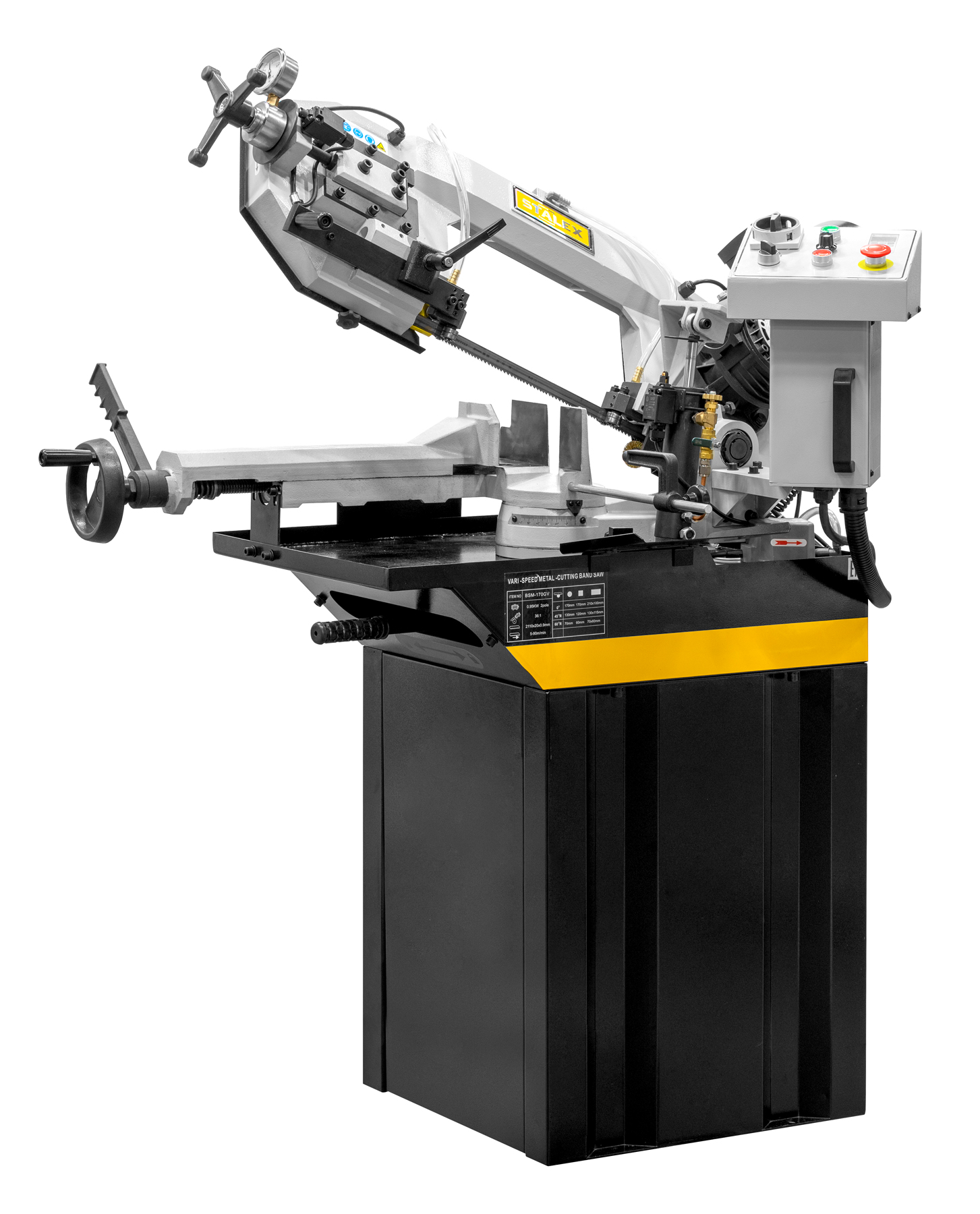

Станок Stalex BSM-170GV позволяет делать распилы заготовок диаметром до 170 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Модель имеет возможность поворота корпуса пилы от 0° до +60°, что позволяет пилить заготовки под различными углами и удобно при частой смене угла резки.
Полотно натягивается с помощью натяжного шкива, который приводится в движение приводным шкивом через редуктор. Рама станка опускается под собственным весом, а дросселируемый гидравлический цилиндр автоматически подстраивает скорость опускания в зависимости от профиля заготовки, обеспечивая оптимальные режимы распила.
Модель оснащена быстрорегулируемыми тисками для резки под углом (поворачивается рама, а не заготовка). Система быстрого отвода тисков ускоряет процесс смены заготовки: ускоренный отвод подвижной губки происходит без вращения маховика. Зажим и подача заготовки осуществляются вручную. Наличие системы СОЖ в стандартной комплектации позволяет добиться высокой производительности.
Поворотный стол с возможностью поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы.
Литая чугунная рама, гарантирующая жесткость станка и гасящая вибрации.
Опускание рамы под собственным весом.
Гидравлический цилиндр для автоматической бесступенчатой резки и плавной регулировки скорости опускания рамы (подвод и рабочий ход).
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червячная передача 18:1).
Станция охлаждения с баком 12 литров, расположенная внутри рамы, обеспечивает подачу СОЖ.
Точность движения ленты обеспечивается роликовыми подшипниками.
Тиски с системой быстрого отвода (оснащены рычагом быстрой доводки).
Подвижная направляющая с роликовыми подшипниками натяжения полотна.
Перепускной клапан плавной регулировки опускания пильной рамы.
Тиски с ручным зажимом и рычагом быстрой доводки.
Плавная регулировка скорости вращения пилы: 5-90 м/мин.
Трёхлучевой маховик механического натяжения ленты.
Датчик контроля натяжения полотна (тензометр).
Защита: датчик на обрыв полотна (остановка станка) и датчики при открытии кожуха рамы (остановка станка).
Мерный упор 290 мм.
Помпа для подачи СОЖ и регулировочные краны для регулировки напора.
Пила ленточная (квалитет М42).
Переключатель и индикатор включения станка.
Маховик и цифровой индикатор регулировки скорости резания (5-90 м/мин).
Переключатель системы СОЖ.
Кнопка выключения станка и общая кнопка стоп.
Привод: Зубчатый, передаточное отношение 18:1.
Натяжение ленты: Маховик ручного натяжения + тензометр.
Безопасность: Датчик обрыва полотна и датчики открытия кожуха.
Тиски: Маховик + рычаг быстрой доводки.
СОЖ: Станция охлаждения с баком 12 л (расположена в основании станка, тумба глухая), имеет сливное отверстие.
Упаковка: Фанерный ящик.
*Примечание: Прижимами для пакетной резки модель BSM-170GV не комплектуется.*
