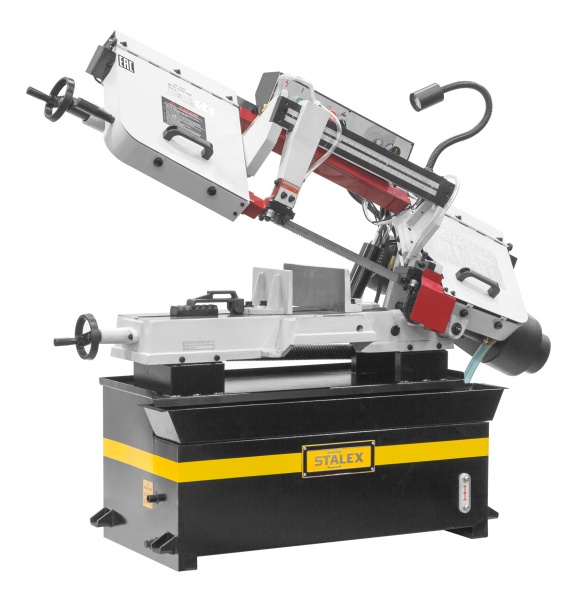

Станок ленточнопильный Stalex BS-916V

Stalex BS-916V — ленточнопильный станок с гидроразгрузкой (до 229 мм, вариатор скорости)

На станках Stalex с гидроразгрузкой процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом; станок оборудован дросселируемым гидравлическим цилиндром, который автоматически подстраивает скорость опускания пильной рамы в зависимости от профиля заготовки, обеспечивая оптимальные режимы распила. Подъём рамы осуществляется оператором вручную.

Станок Stalex BS-916V разработан для резки черных металлов и других материалов с цельным, полым или профильным сечением. Конструкция позволяет выполнять распилы полых заготовок (труб) диаметром до 229 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками.

Станок имеет поворот губок тисков: для пиления под углом необходимо изменять угол установки тисков. Высота полотна 27 мм позволяет пилить с высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе сплошные заготовки. Модель BS-916V имеет возможность бесступенчатого регулирования скорости лезвия посредством вариатора.

Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ входит в стандартную комплектацию.

Основные характеристики и преимущества

• Угол пиления: поворот губок тисков от 0° до +45°.

• Гидравлическая система: обеспечивает плавное опускание рабочей консоли; гидравлический демпфер регулирует и снижает скорость опускания рамы.

• Скорость резания: плавная регулировка 18–102 м/мин (вариатор), позволяющая обрабатывать широкий спектр материалов – сталь, нержавеющую сталь, цветные металлы.

• Подвижная направляющая: для повышения жесткости пиления заготовок; расстояние движения направляющей по салазкам составляет 410 мм.

• Натяжение ленты: ручное, маховик со встроенной шкалой для быстрого и легкого натяжения.

• Безопасность: концевики, отключающие станок при поднятии крышек маховика вращения полотна; предохранительные датчики на крышке рамы.

• Точность позиционирования: станок оснащен твердосплавными пластинами и подшипниками для точного направления ленточнопильного полотна.

• Очистка полотна: механическая дисковая щетка, приводимая в движение от полотна, для снятия стружки.

• Мощность: надежный двигатель 1,5 кВт для стабильной работы на повышенных оборотах.

• Съемный поддон: предназначен для сбора и легкой утилизации образующейся стружки; под ним размещены клиноременной ремень, инструкция, инструменты, упор.

• Панель управления: установлена на консоли станка для максимального контроля во время распила.

• Освещение: лампа освещения в стандартной комплектации.

Конструктивные элементы

• Механические тиски с узлом быстрой регулировки перемещения губок и поворотом до 45°.

• Быстрозажимные тиски с градусной линейкой для установки угла заготовки от 0° до 45°.

• Зубчатый блок с твердосплавными пластинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

• Подвижная направляющая с роликовыми подшипниками натяжения полотна.

• Две гибкие трубки СОЖ с регулировкой напора.

• Встроенная система охлаждения: помпа для подачи СОЖ и регулировочные краны.

• Таблица скорости резания и подбора шага зубьев.

• Автоматический выключатель окончания распила.

• Регулируемый упор.

Комплектация

• Пила ленточная квалитет М42 (для запуска и начала работы).

• Регулируемый упор.

• Клиноременной ремень.

• Инструкция по эксплуатации.

• Инструменты (размещены под съемным поддоном).
  Обратите внимание: инструмент в станок не вкладывается.

Дополнительное оснащение (опционально)

Прижим для пакетной резки – дополнительная верхняя (третья) губка тисков. Предназначен для прижима (крепления) заготовок в тисках сверху при одновременном пилении более одной заготовки. Устанавливается при помощи засверливания на вертикальные губки тисков и стягивается болтами. Зажим пакета осуществляется ручным вращением ручек.
