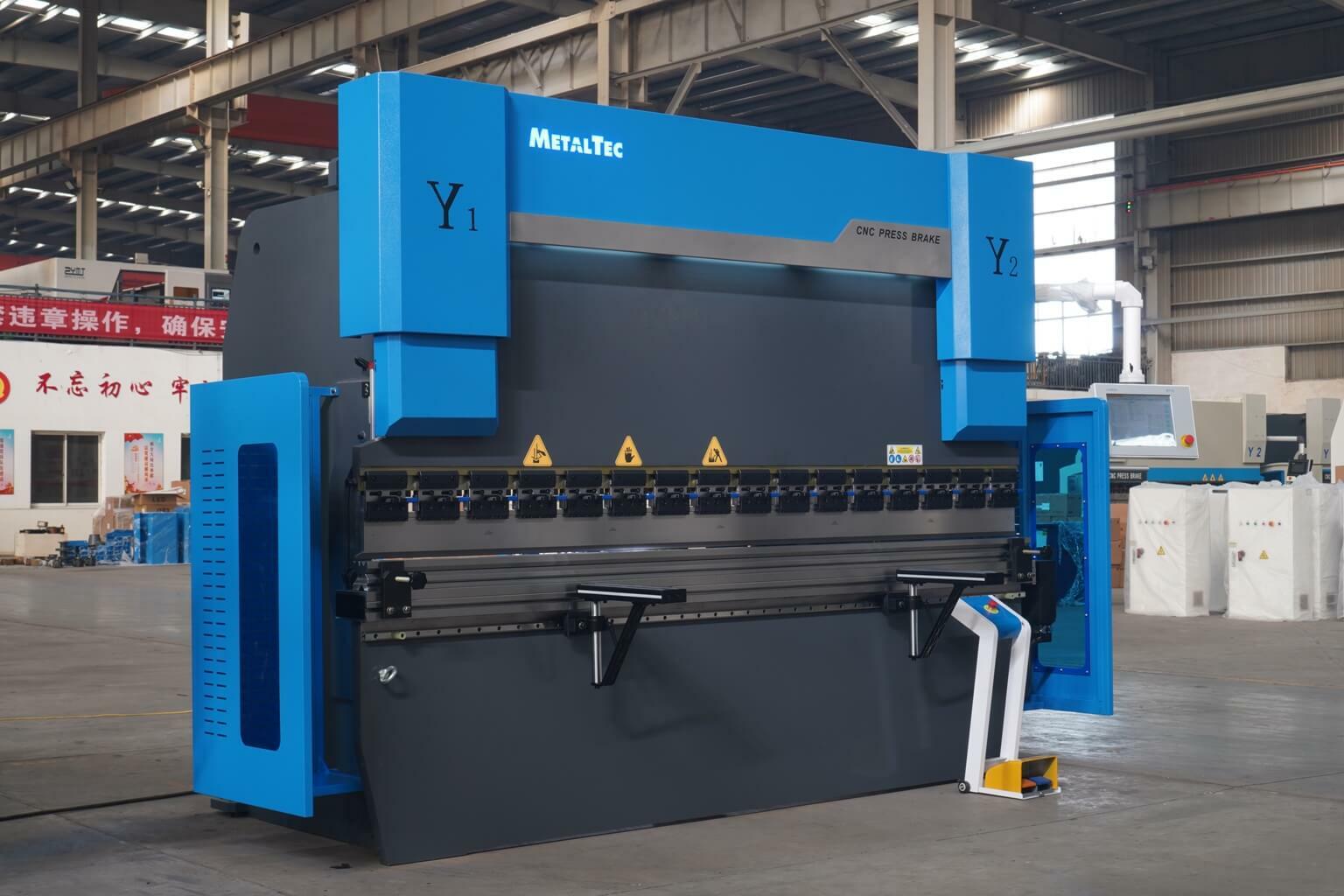

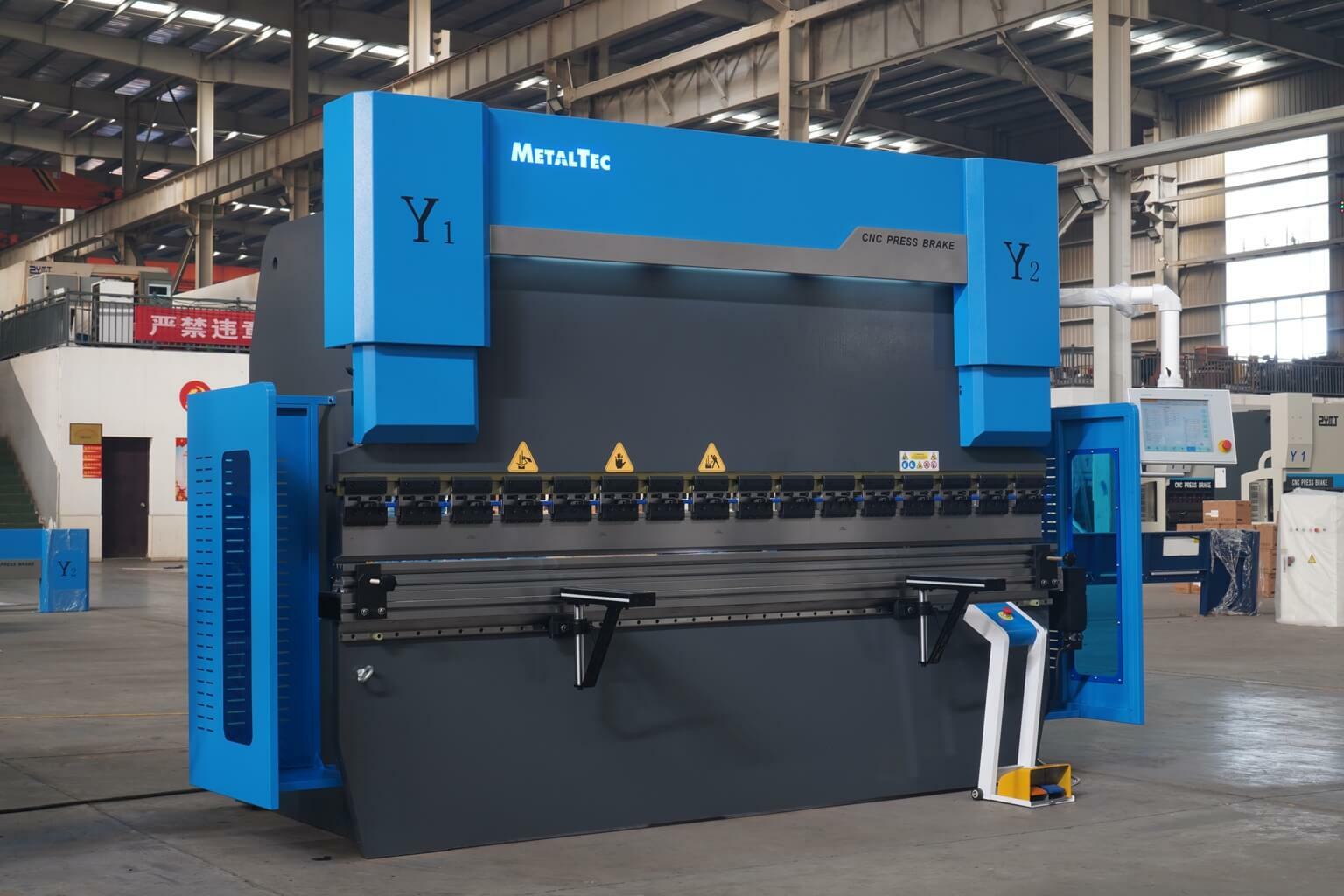

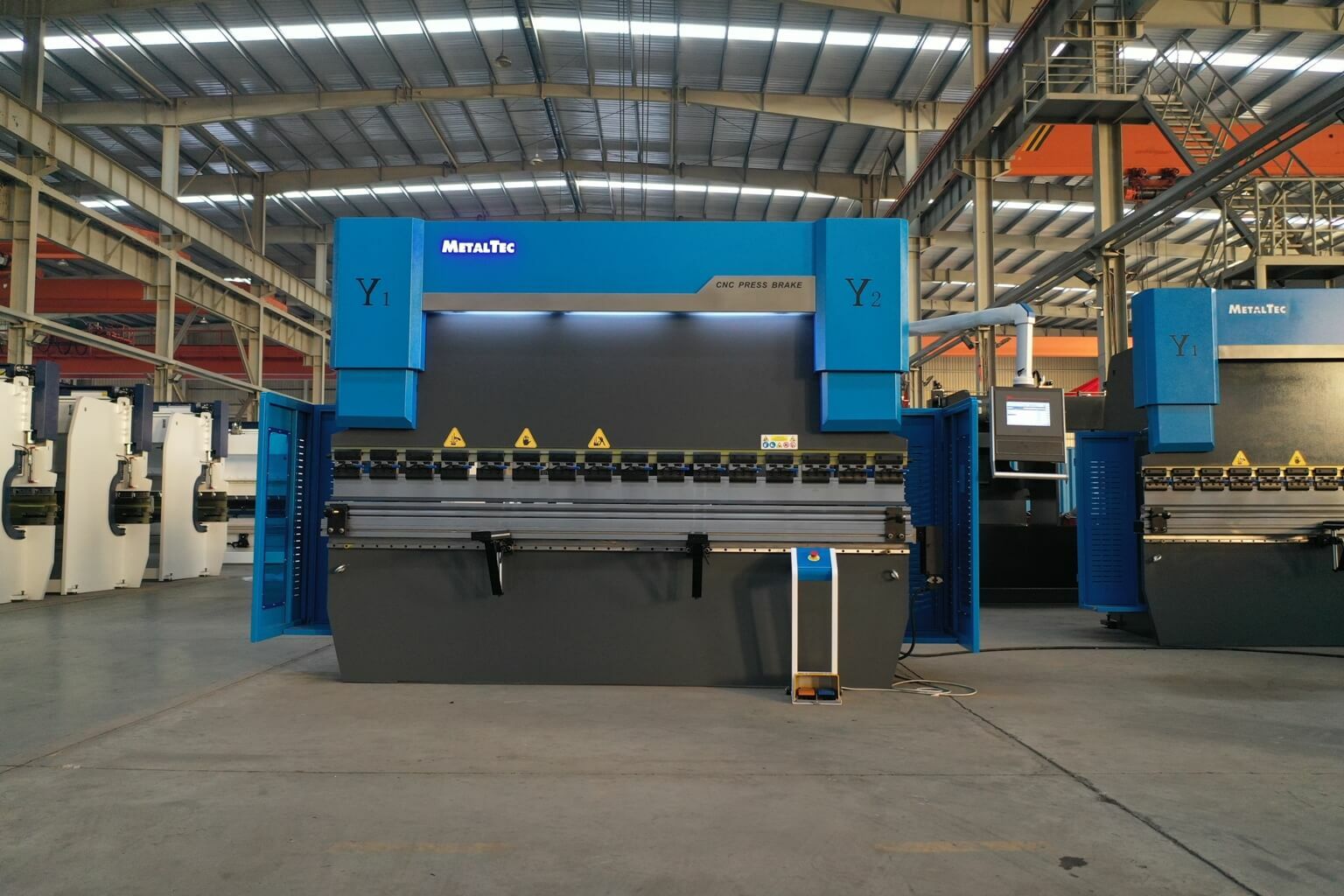

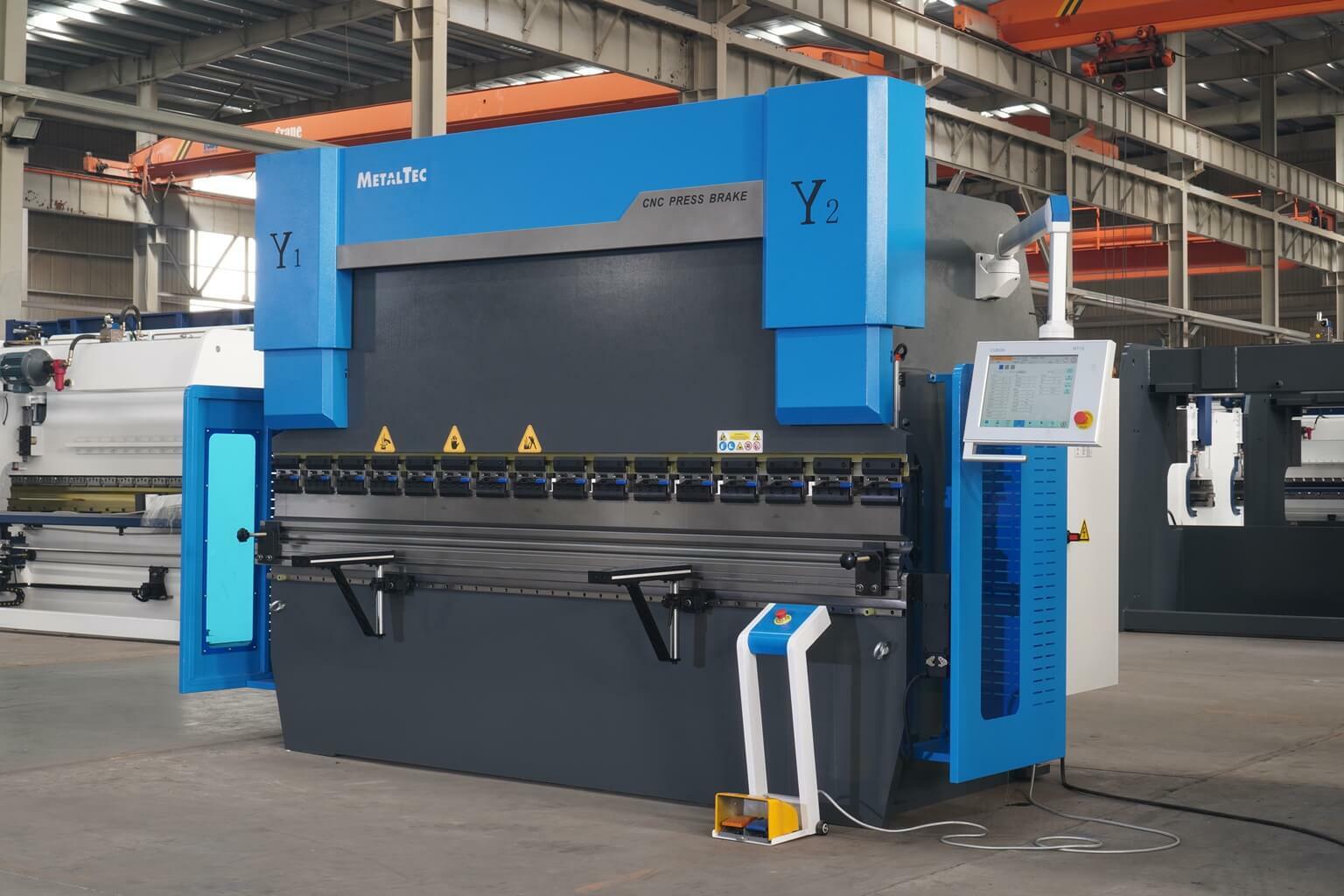

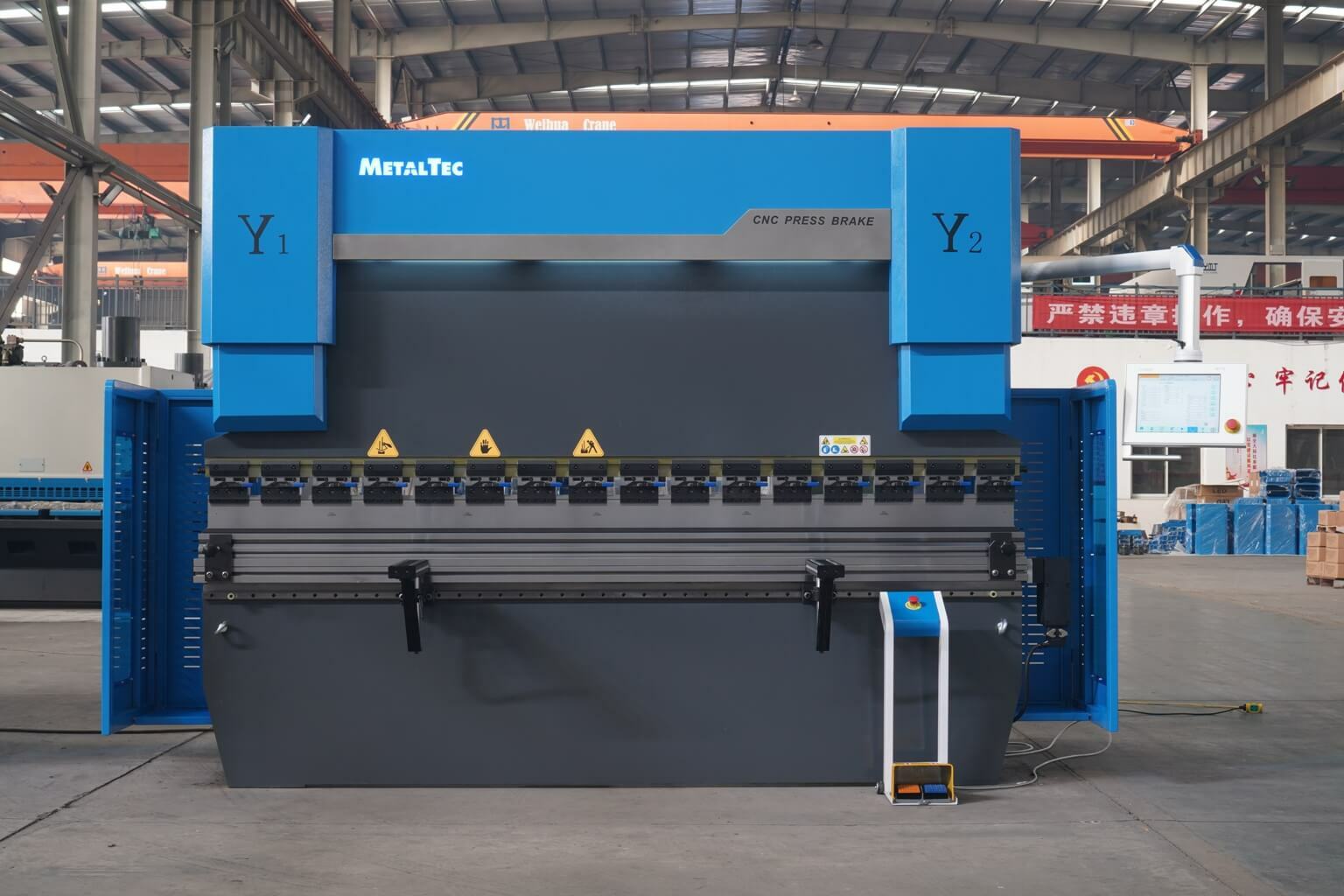

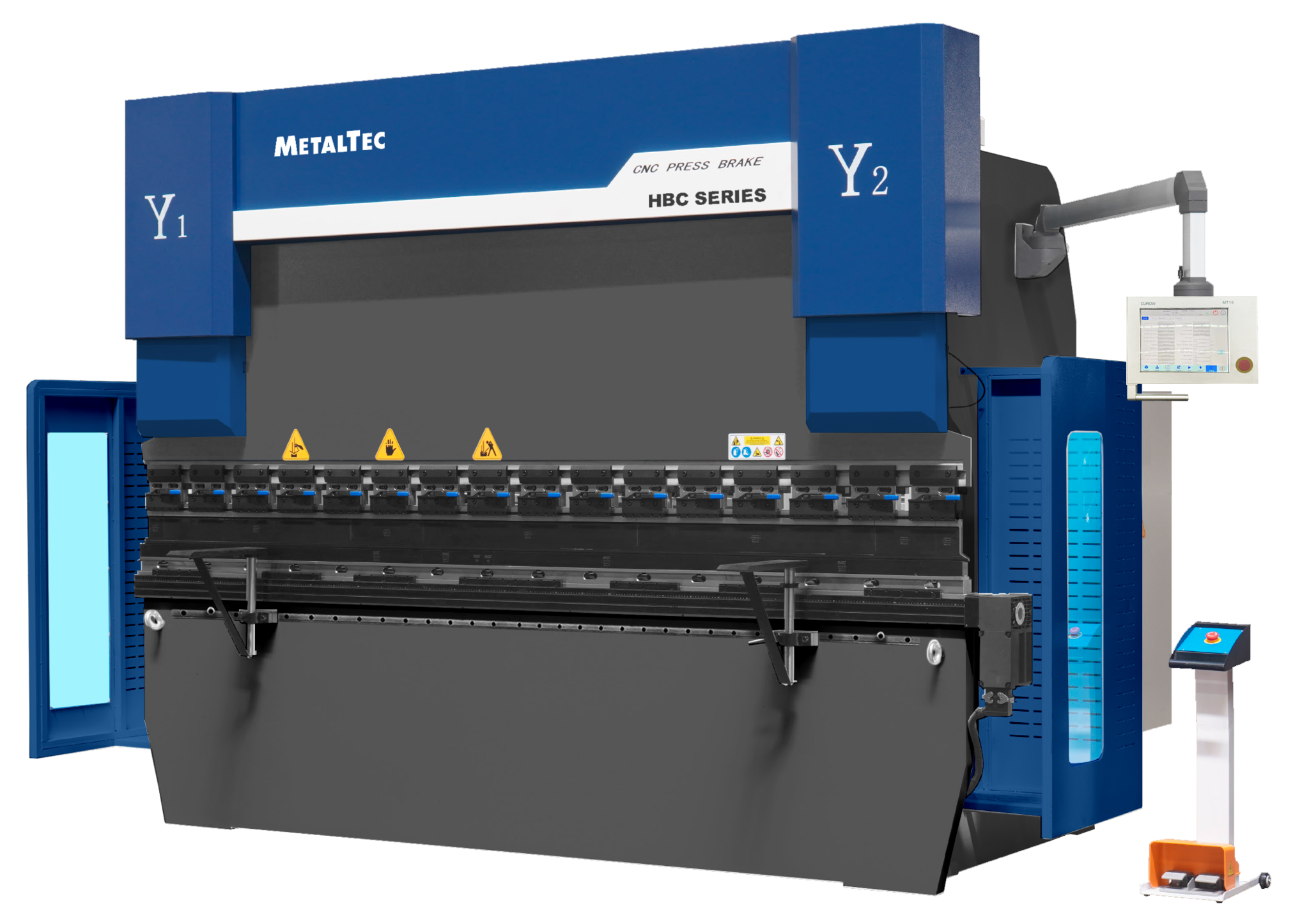

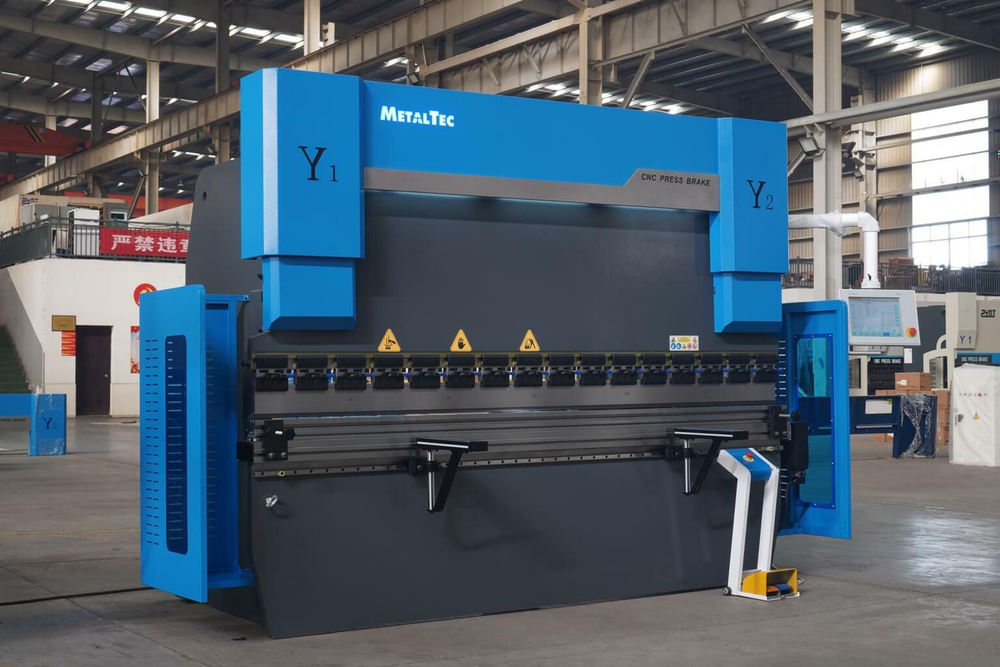

Листогибочный пресс с ЧПУ MetalTec HBC 110/2500 4+1 МТ-15

Гидравлический листогибочный пресс MetalTec HBC 110/2500 с ЧПУ МТ-15 (4+1 ось) — это высокоточное оборудование для гибки листового металла толщиной до 8–12 мм (в зависимости от материала). Модель развивает усилие 110 тонн при рабочей длине 2500 мм, что позволяет обрабатывать крупногабаритные заготовки для машиностроения, судостроения, аэрокосмической отрасли, производства металлоконструкций, вентиляции и мебели. Пресс оснащён современной системой числового программного управления МТ-15 с управлением 4+1 осью, обеспечивающей синхронизацию Y1/Y2, позиционирование заднего упора по осям X, R, Z. Контроллер с сенсорным экраном, поддержкой импорта DXF-файлов и 3D-симуляцией гибки позволяет быстро настраивать станок под разные типовые детали.

Ключевые преимущества

• Мощное усилие 110 тонн — позволяет гнуть листовую сталь (включая нержавеющую) толщиной до 10–12 мм при длине гиба 2500 мм.

• ЧПУ МТ-15 с управлением 4+1 осью — оси Y1, Y2 (синхронизация балки), ось X (глубина заднего упора), ось R (вертикаль), ось Z (горизонтальное перемещение упоров). Обеспечивает точность позиционирования ±0,005 мм.

• Большая рабочая длина 2500 мм — идеально для стандартных листов металлопроката.

• Программируемая компенсация прогиба — автоматическая или ручная (уточняйте) обеспечивает равномерный угол гиба по всей длине детали.

• Быстросъёмная система инструмента — экономит время при смене пуансонов и матриц.

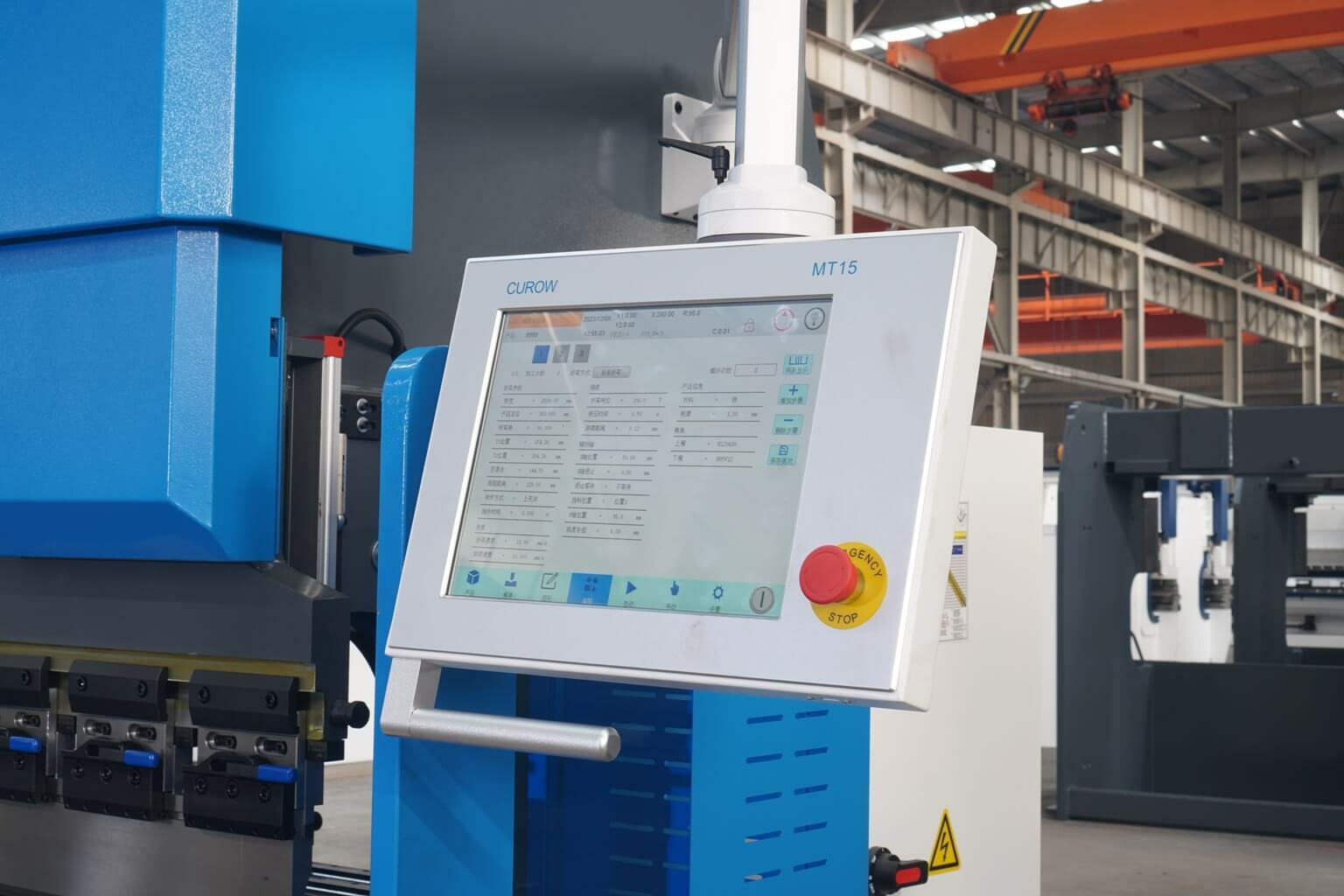

• Интуитивный контроллер с графическим интерфейсом — 2D/3D симуляция, импорт DXF/DWG, библиотека готовых программ.

• Надёжные комплектующие — гидравлика Bosch-Rexroth, электроника Schneider Electric, оптические линейки Heidenhain (в зависимости от комплектации).

Конструктивные особенности

Цельносварная станина высокой жёсткости. Изготовлена из толстолистовой стали с термообработкой для снятия внутренних напряжений. Обеспечивает стабильность геометрии при высоких нагрузках.

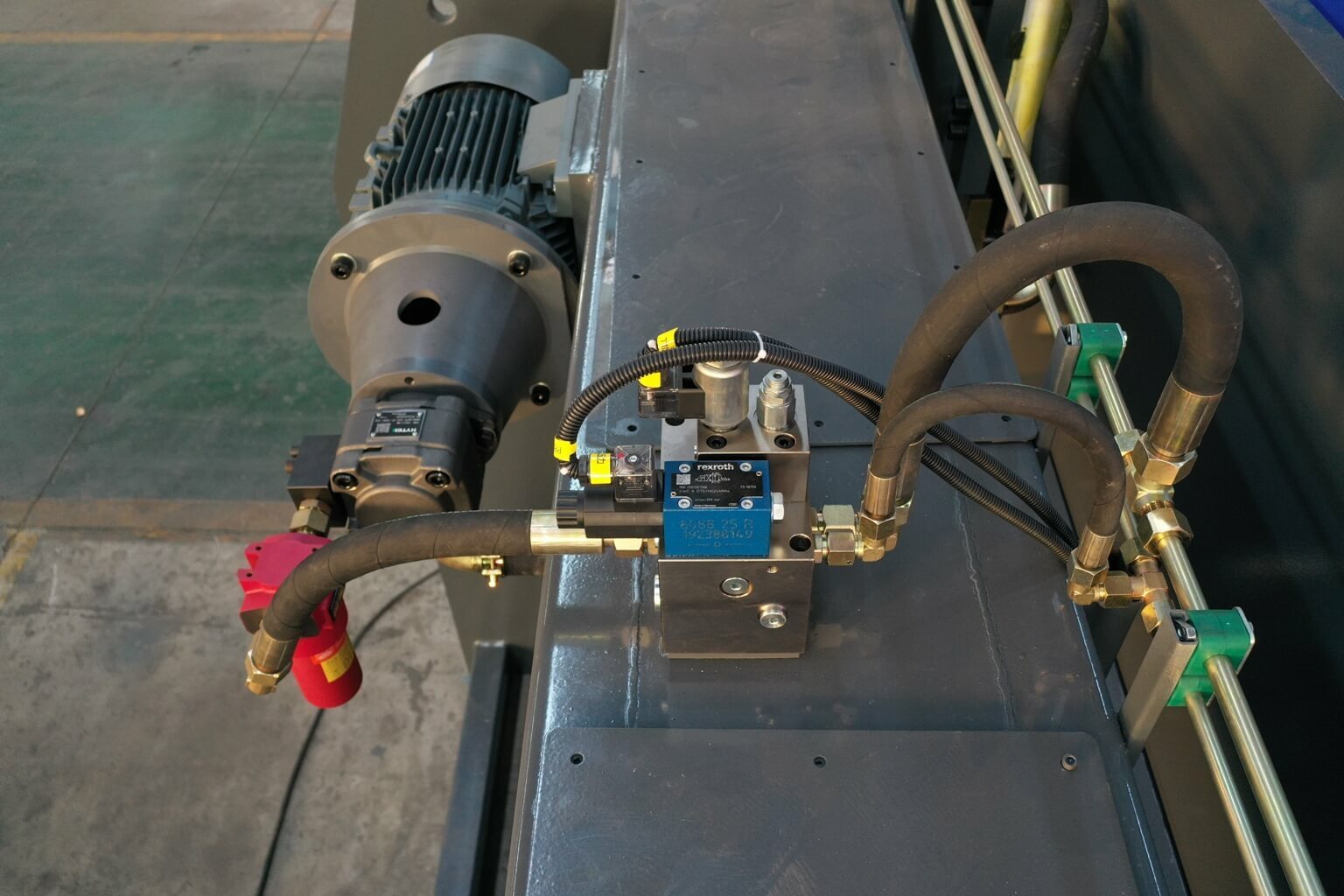

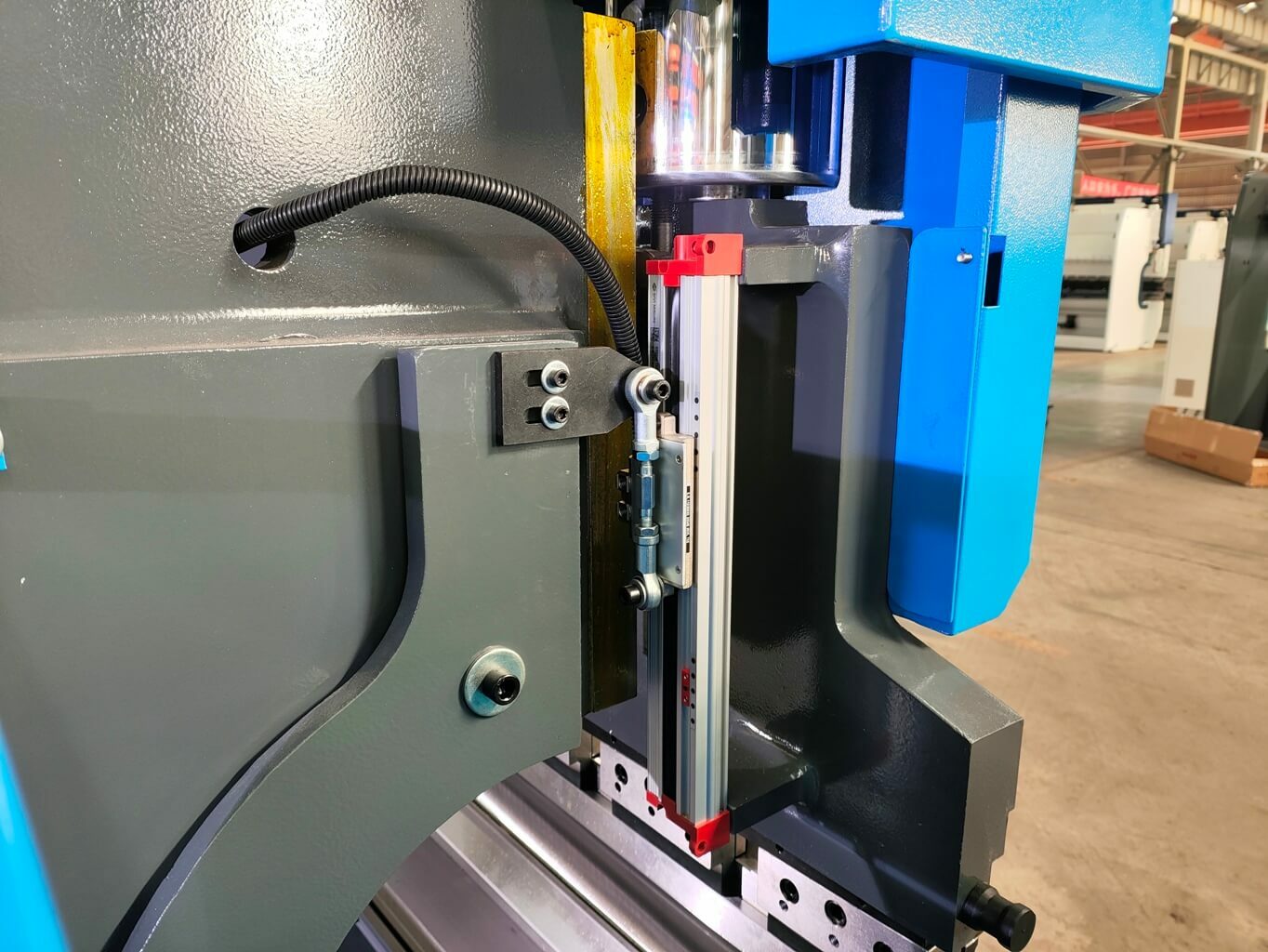

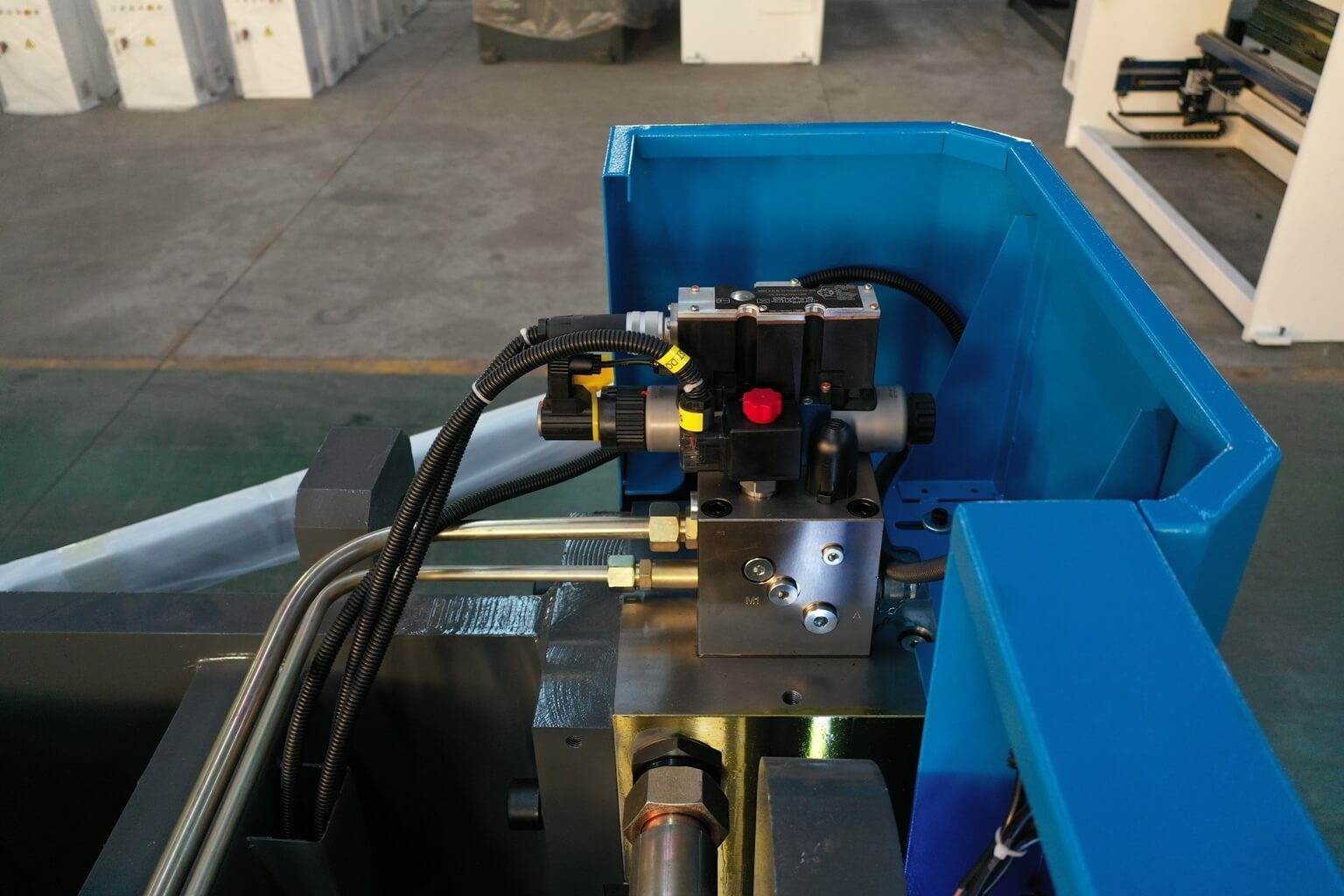

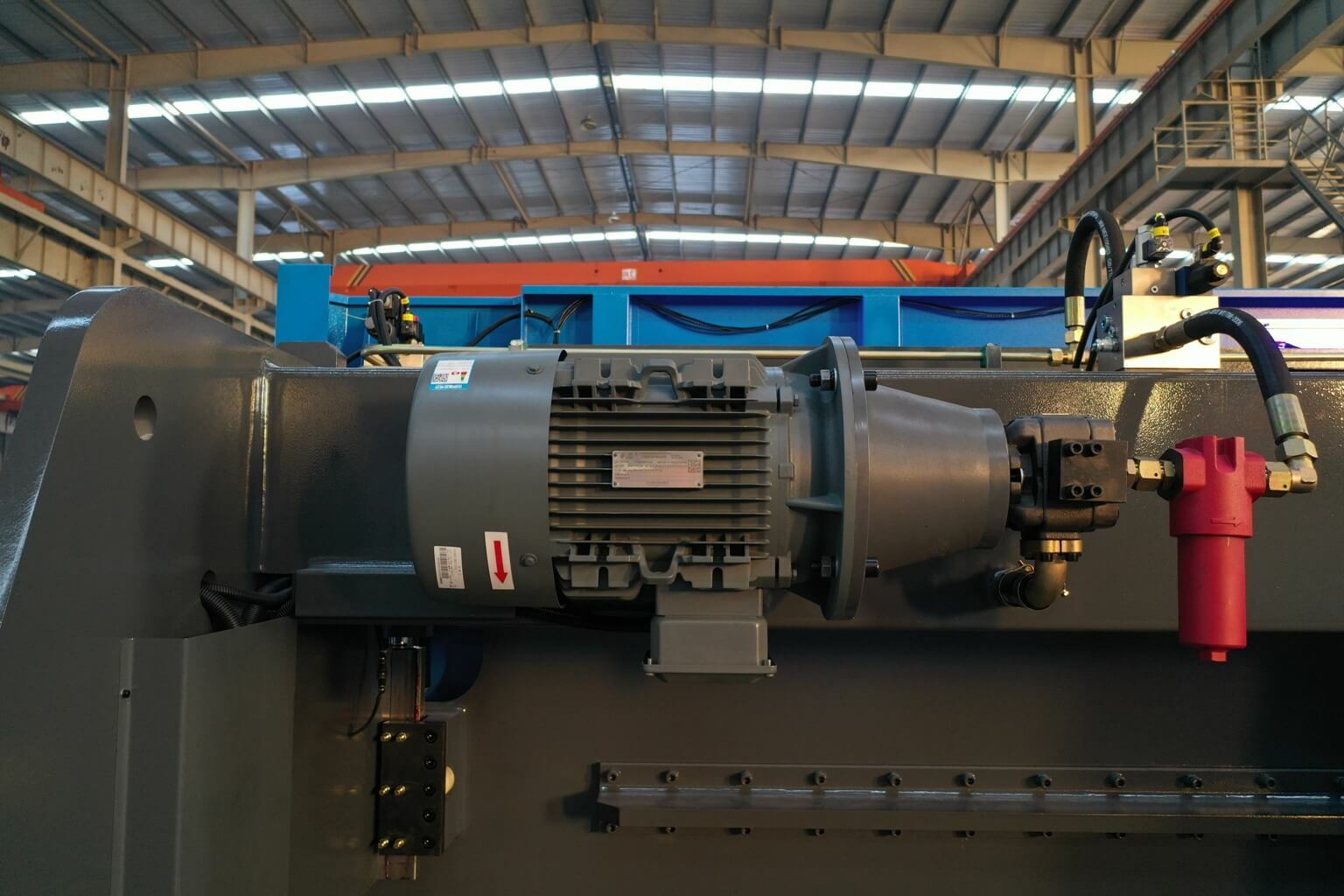

Гидравлическая система синхронизации двух цилиндров. Датчики линейного положения (оптические линейки) постоянно контролируют положение балки по осям Y1 и Y2 с микронной точностью.

Система быстрого подвода и рабочей подачи. Скорость подхода до 180 мм/с, рабочая скорость до 12 мм/с, скорость возврата до 160 мм/с.

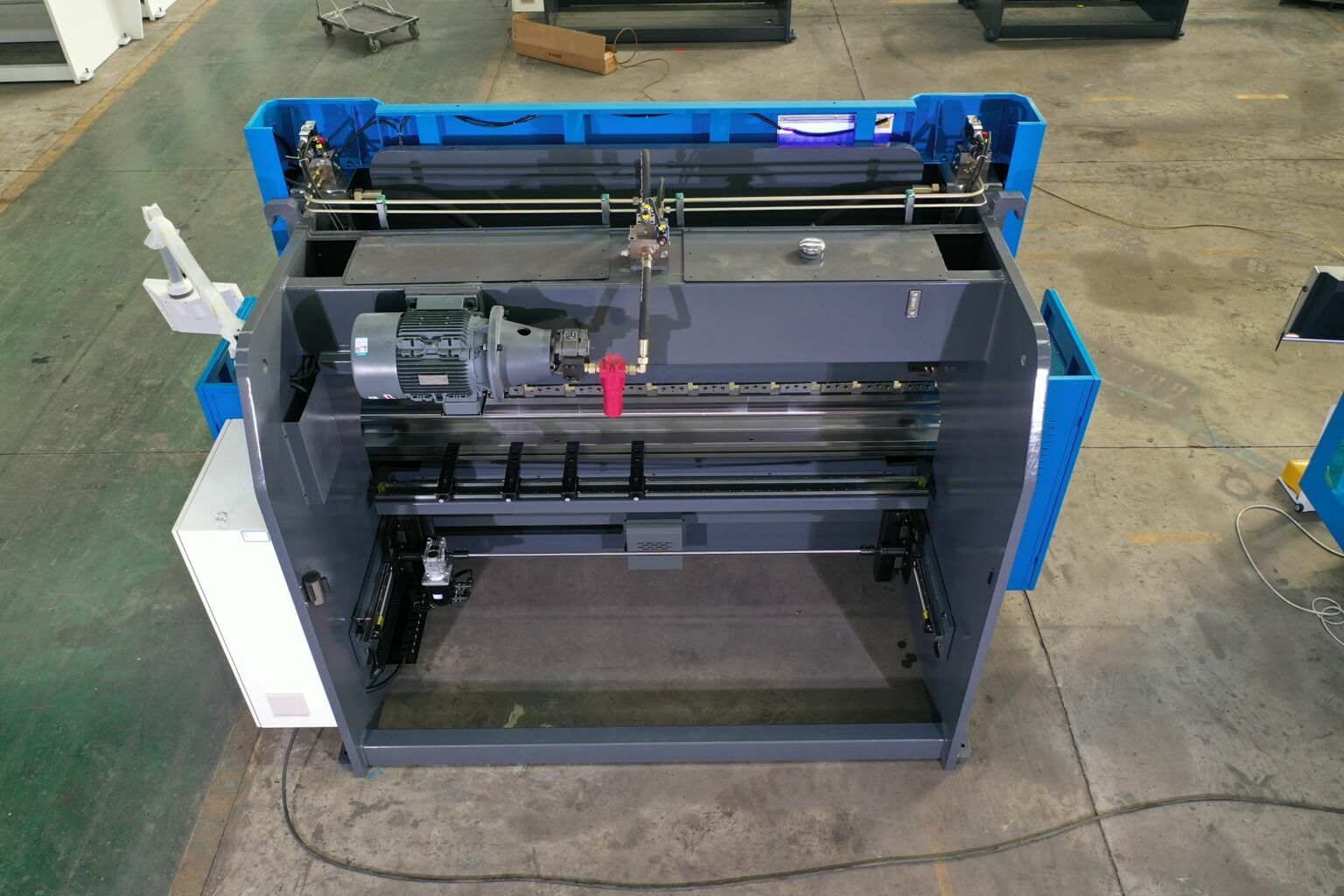

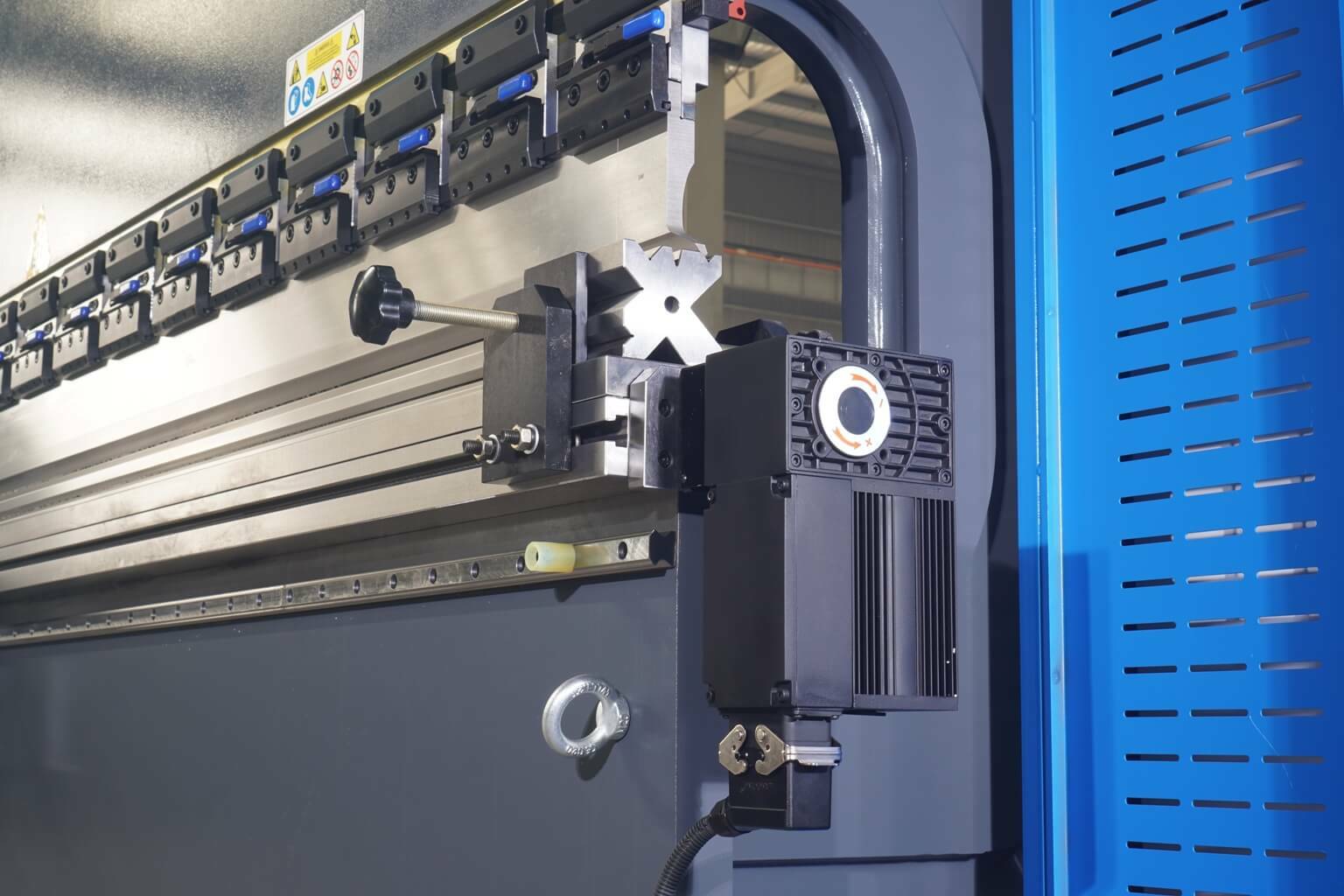

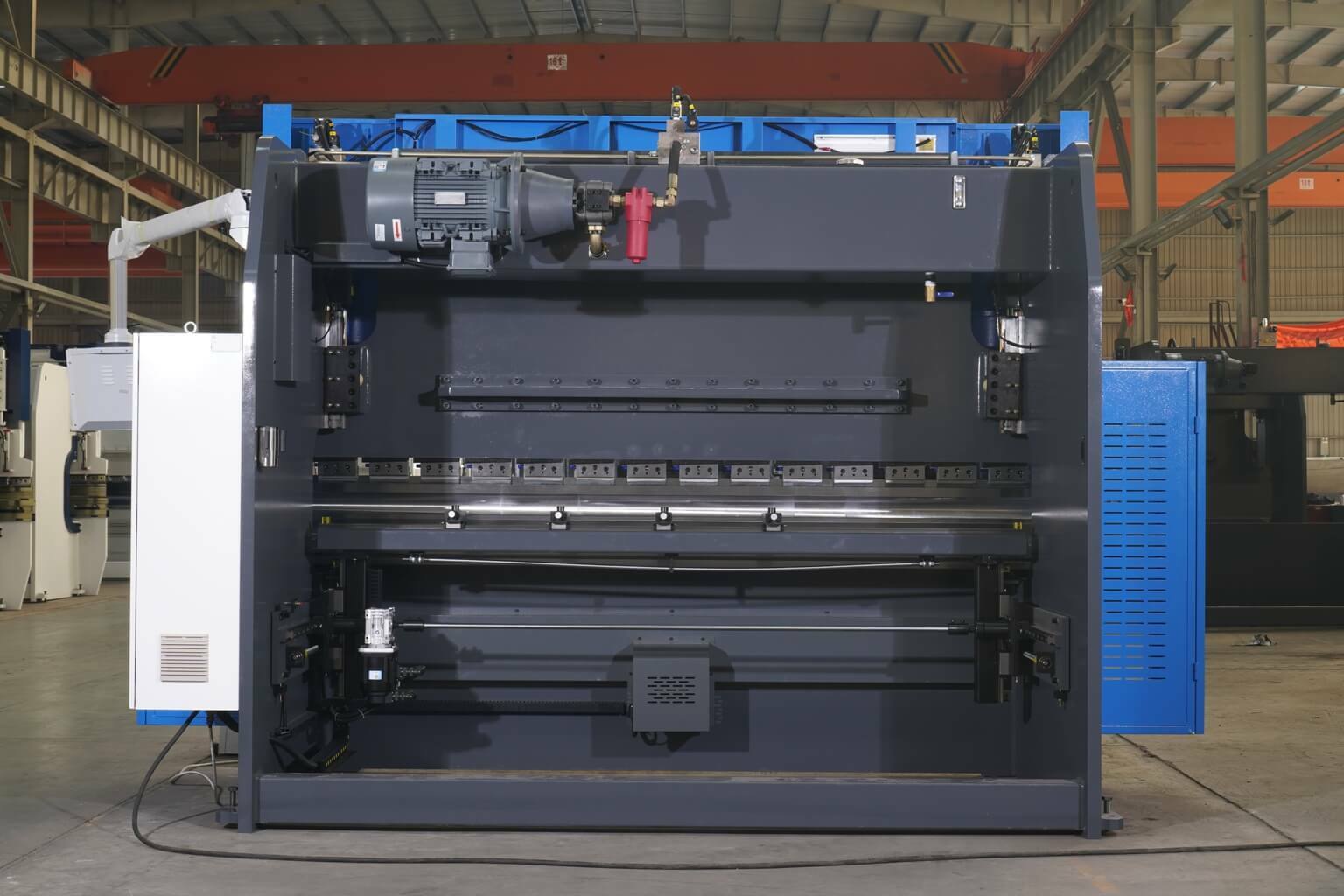

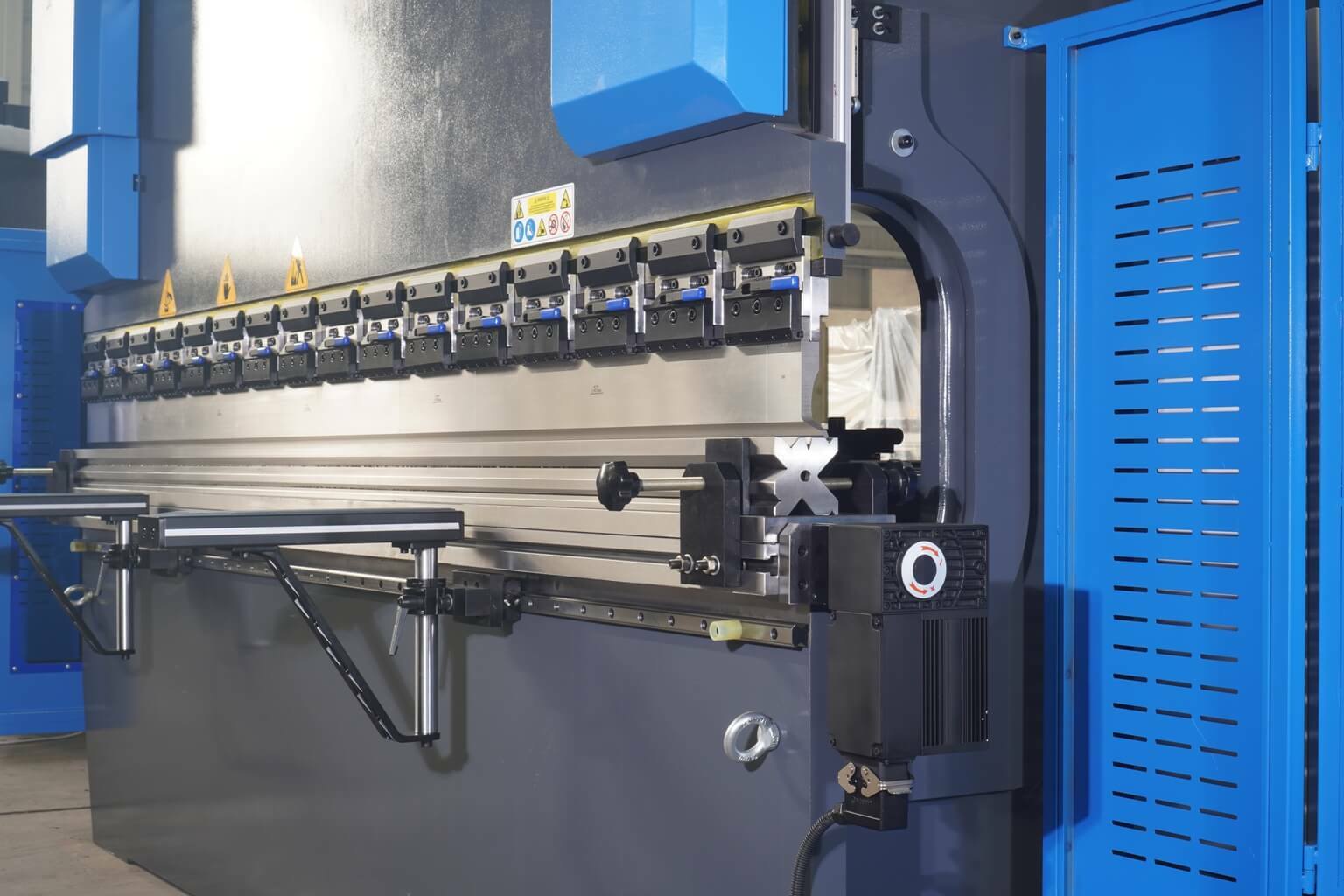

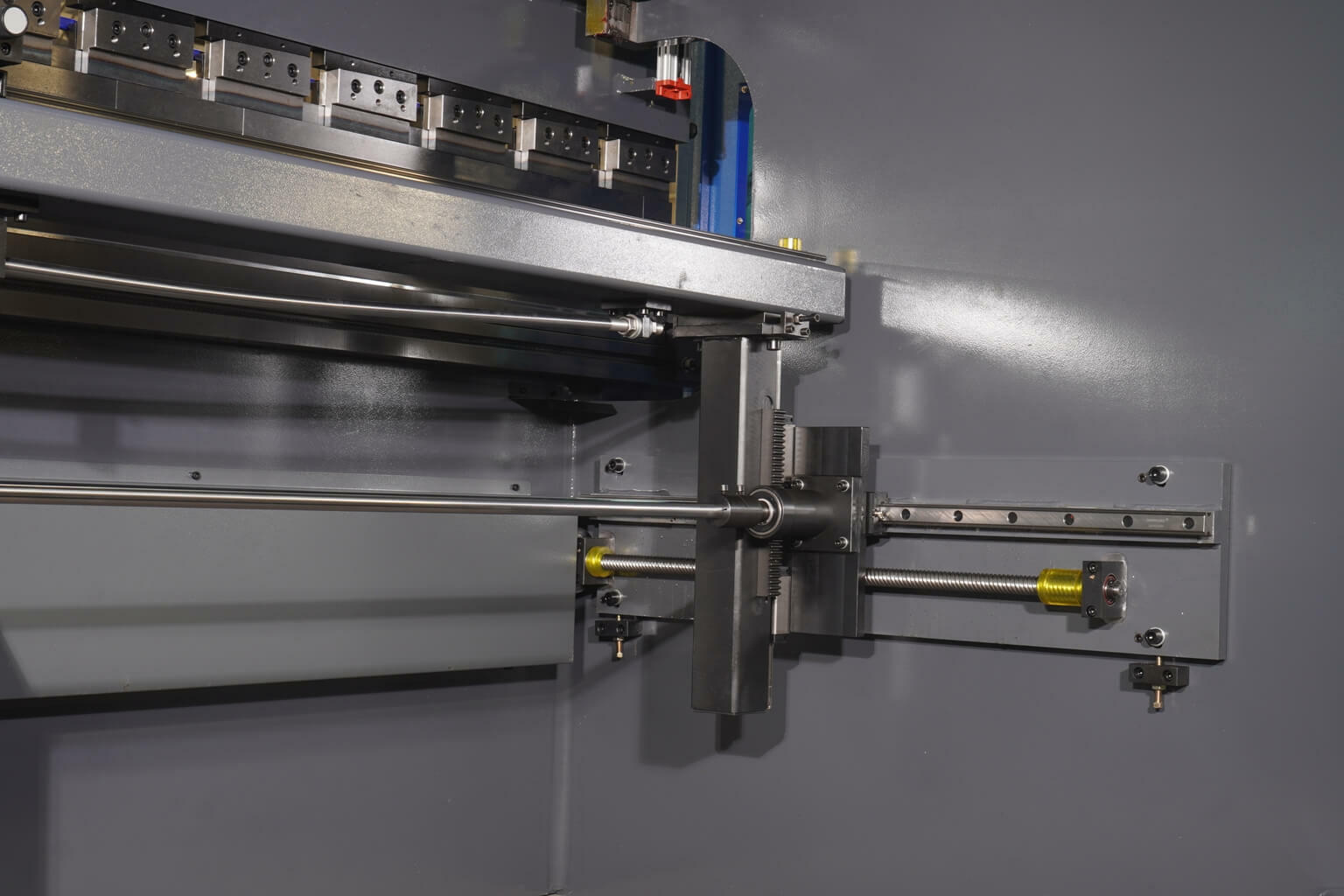

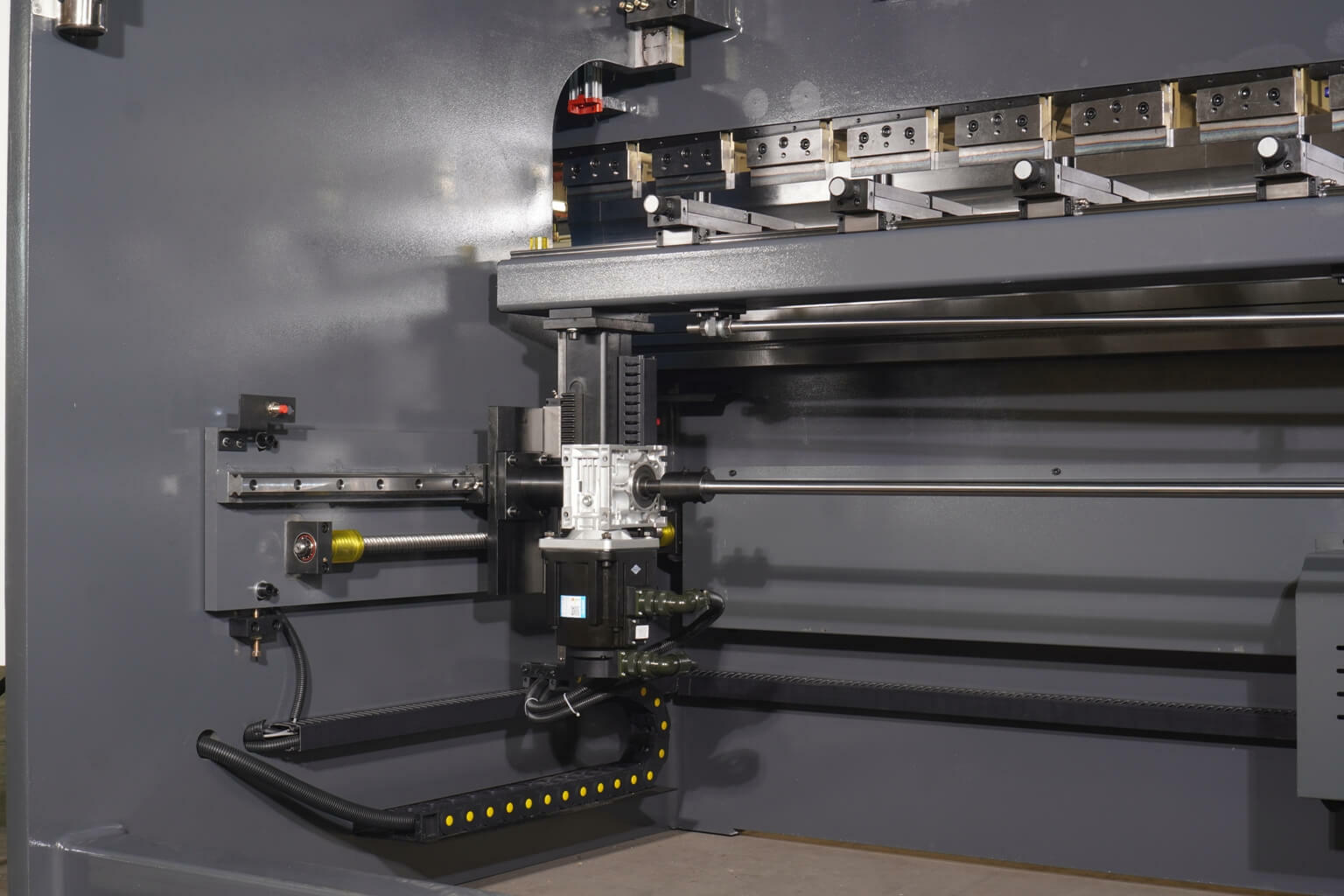

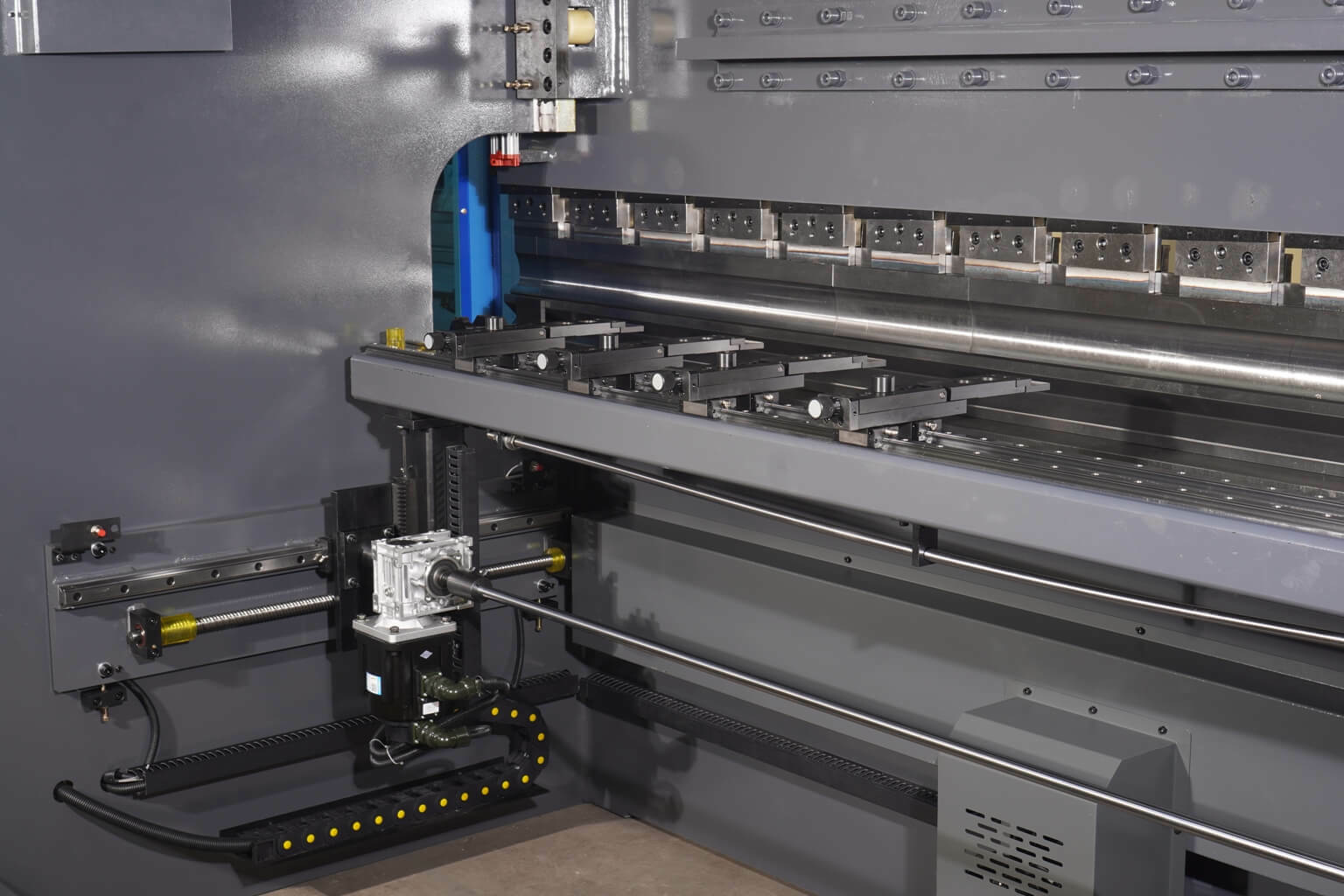

Задний упор с сервоприводами. Перемещается по осям X (глубина), R (высота) и Z (горизонтальная корректировка). Точность позиционирования 0,01 мм.

Компенсация прогиба стола или балки. Моторизованная система (в комплектации) автоматически корректирует прогиб под нагрузкой, исключая недогиб в центре детали.

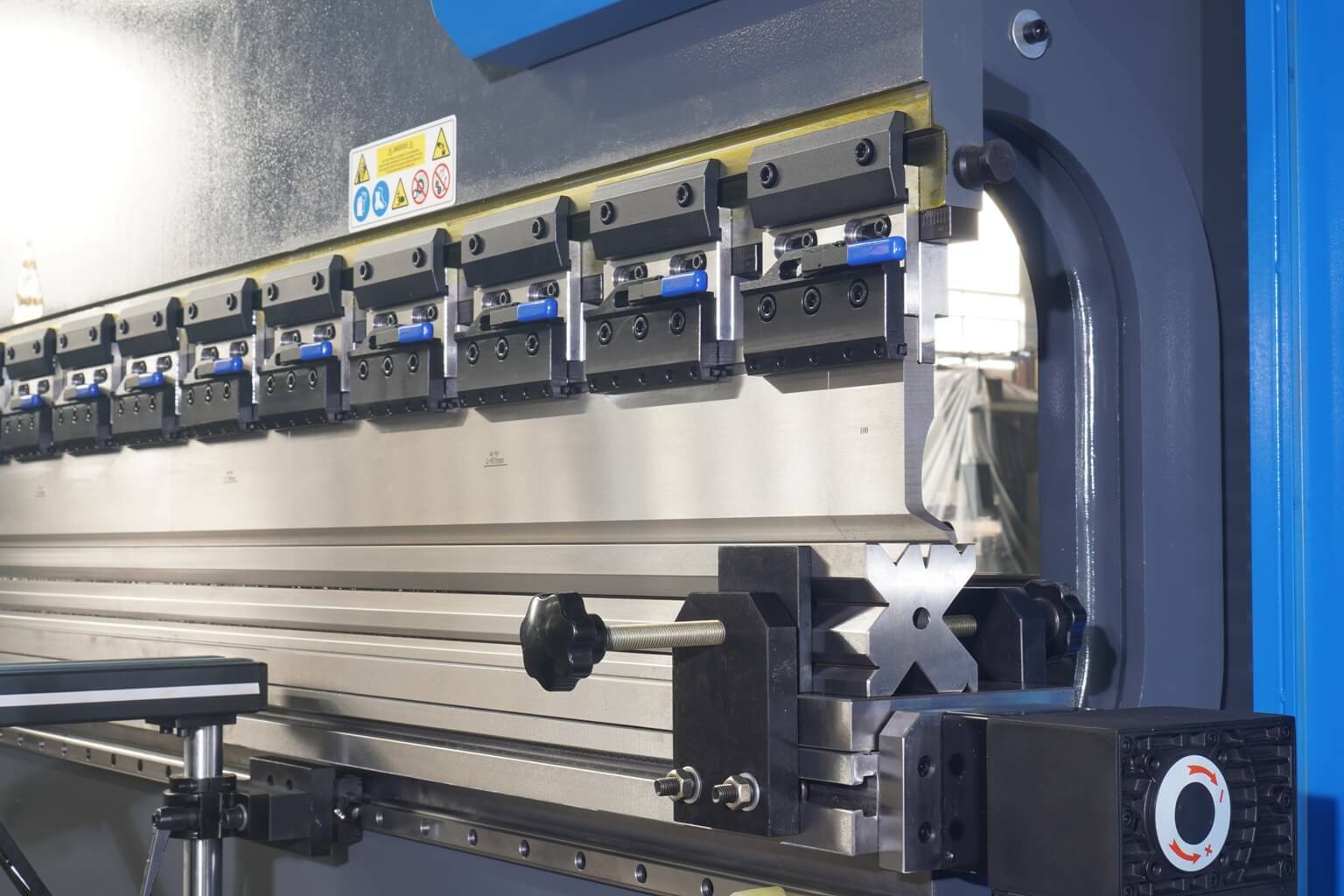

Система крепления инструмента по стандарту PROMECAM / AMADA. Быстрая смена инструмента, хорошая совместимость с оснасткой от других производителей.

Технические характеристики

Область применения

Листогибочный пресс с ЧПУ MetalTec HBC 110/2500 востребован в различных отраслях:

• Машиностроение — корпуса, кожухи, панели, кронштейны.

• Судостроение и аэрокосмическая промышленность — ответственные детали из нержавеющих и титановых сплавов.

• Производство металлоконструкций — балки, фермы, соединительные элементы.

• Вентиляция и климатическая техника — воздуховоды, фасонные части.

• Мебельное производство — металлические каркасы, столешницы.

• Электротехническая промышленность — корпуса шкафов, панели управления.

• Архитектура и строительство — фасадные кассеты, лестницы, перила.

Комплектация

• Листогибочный пресс (станина, гидравлика, балка)

• Система ЧПУ МТ-15 с сенсорным экраном

• Задний упор с приводами осей X, R, Z

• Оптические линейки для синхронизации Y1/Y2

• Система компенсации прогиба (моторизованная)

• Быстросъёмная система крепления инструмента

• Набор пуансонов и матриц (базовый)

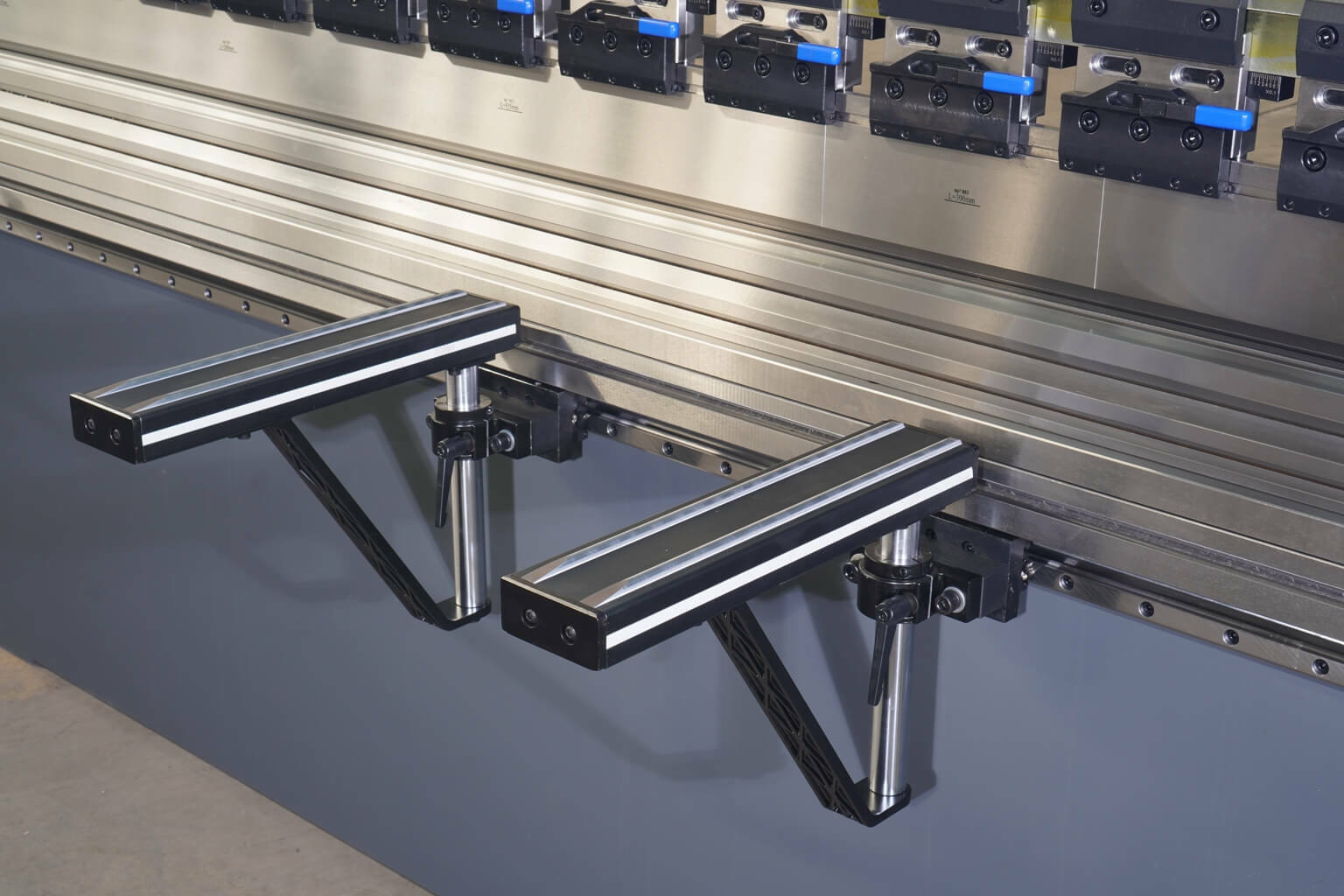

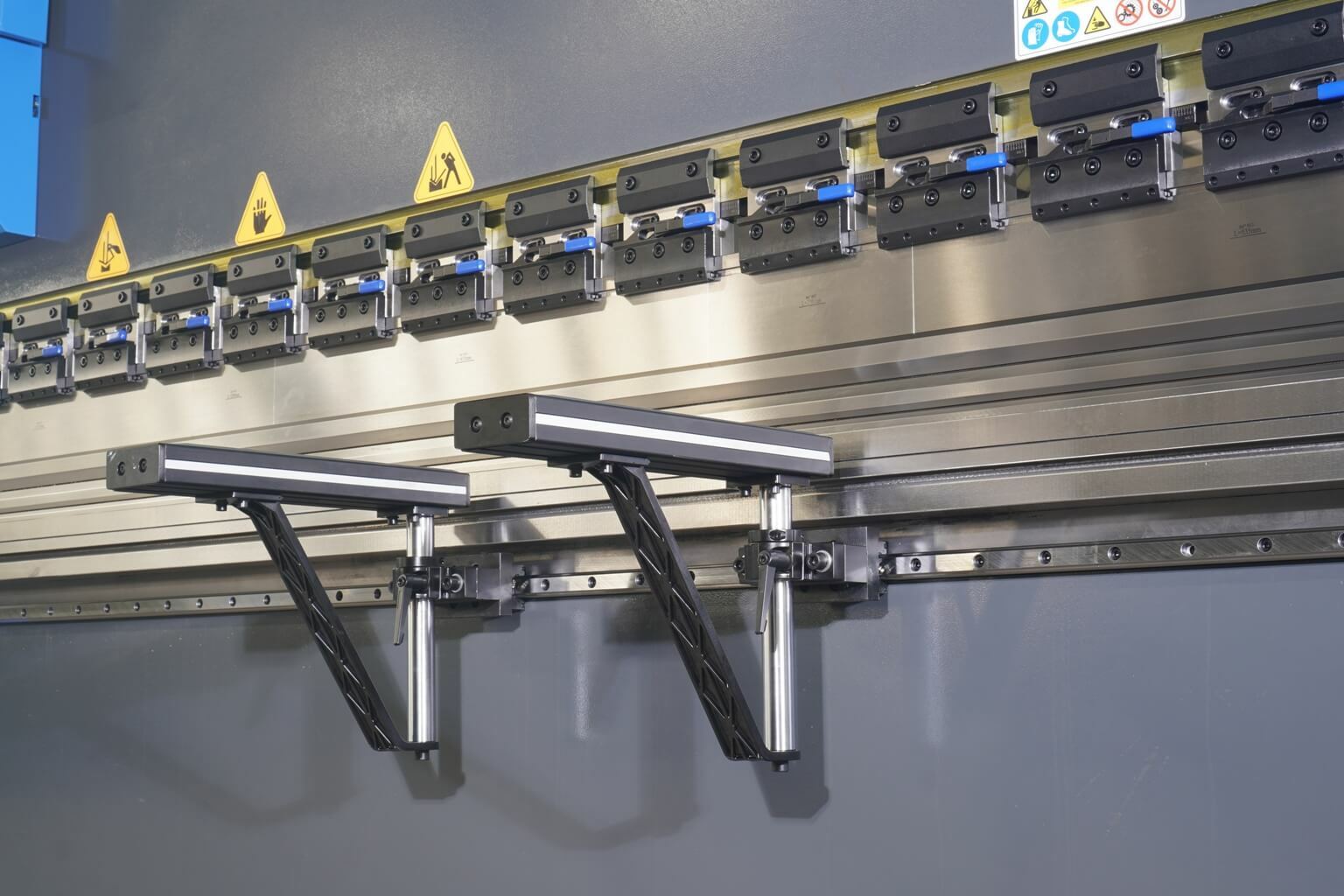

• Передние поддержки листа

• Защитные световые завесы

• Комплект документации и ЗИП

Почему выбирают MetalTec HBC 110/2500?

1. Сочетание цены и функционала — станок с усилием 110 тонн и длиной 2500 мм является одним из самых востребованных в производстве.

2. Современное ЧПУ МТ-15 — интуитивное программирование, 3D-симуляция, экономия времени при переналадке.

3. Надёжность и долговечность — усиленная станина, комплектующие мировых брендов, система компенсации прогиба.

4. Универсальность — работа с любыми листовыми материалами (сталь, нержавейка, алюминий, медь).

5. Поддержка и сервис — гарантия, поставка запасных частей, обучение персонала.

Для расчёта стоимости, подбора дополнительных опций (например, увеличенный зев, более мощные цилиндры, автоматическая смена инструмента) и уточнения сроков поставки обращайтесь к специалистам SVOGER. Организуем доставку, пусконаладочные работы и обучение ваших операторов.

СХЕМА ОБРАБОТКИ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки. F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32
