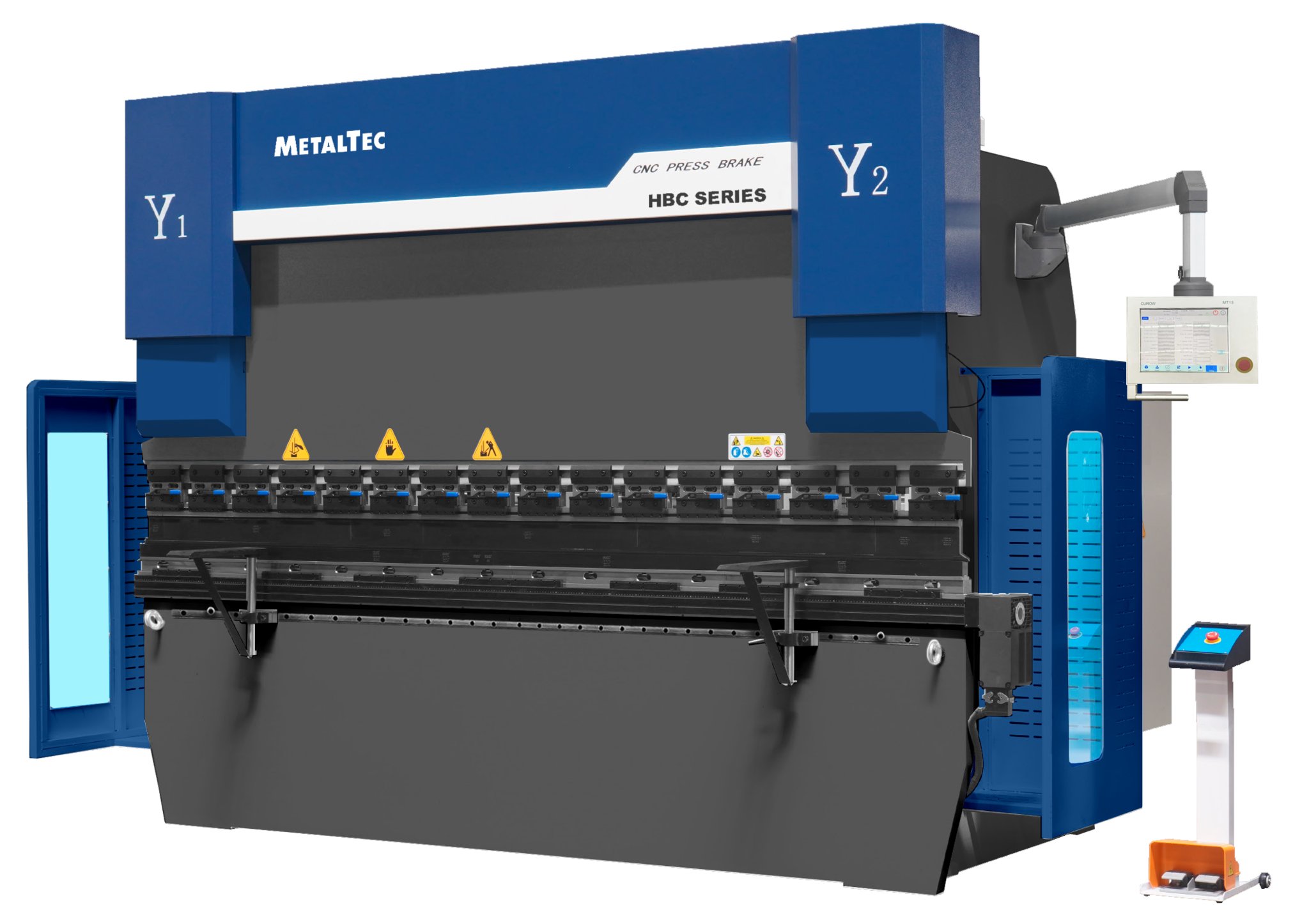

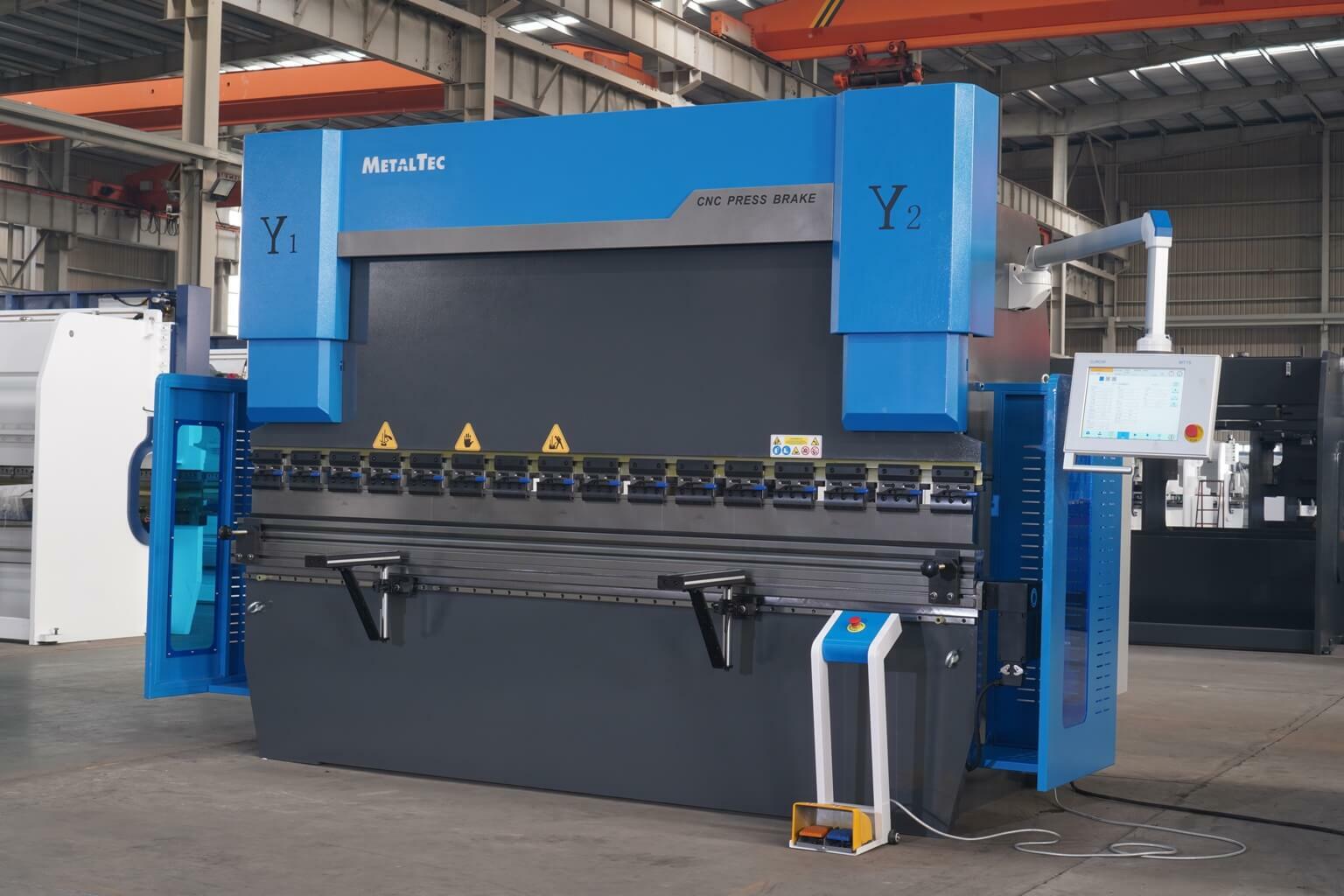

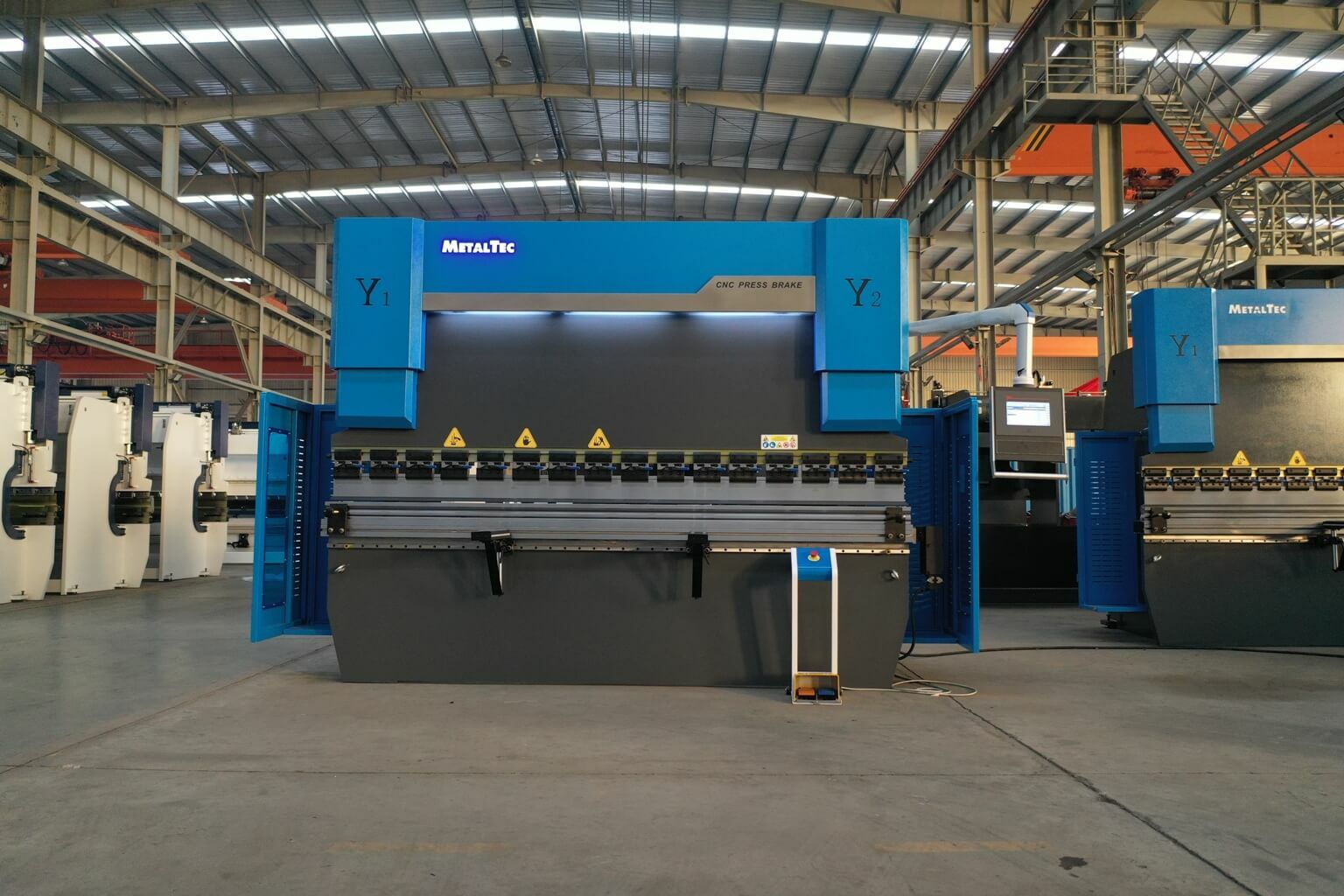

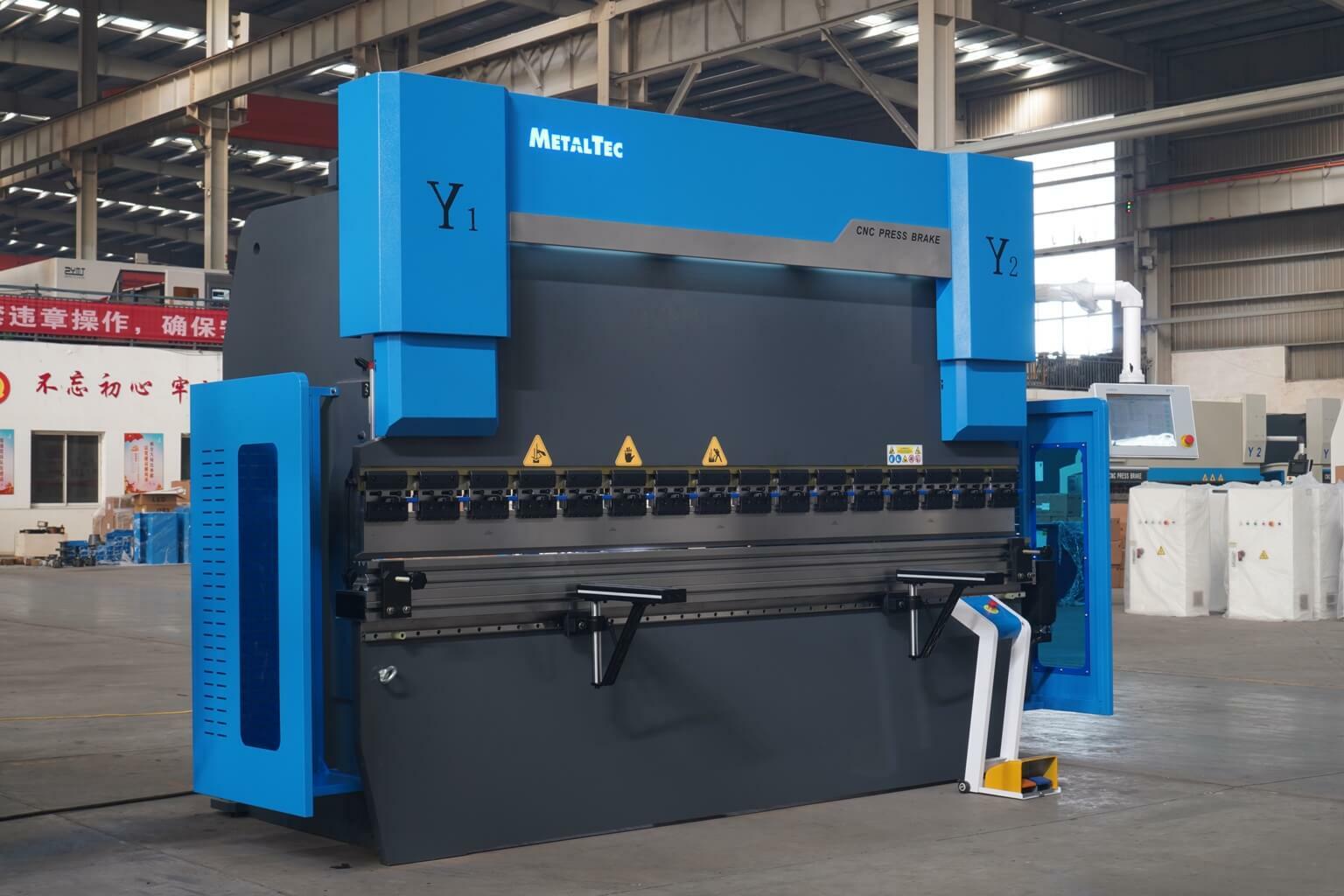

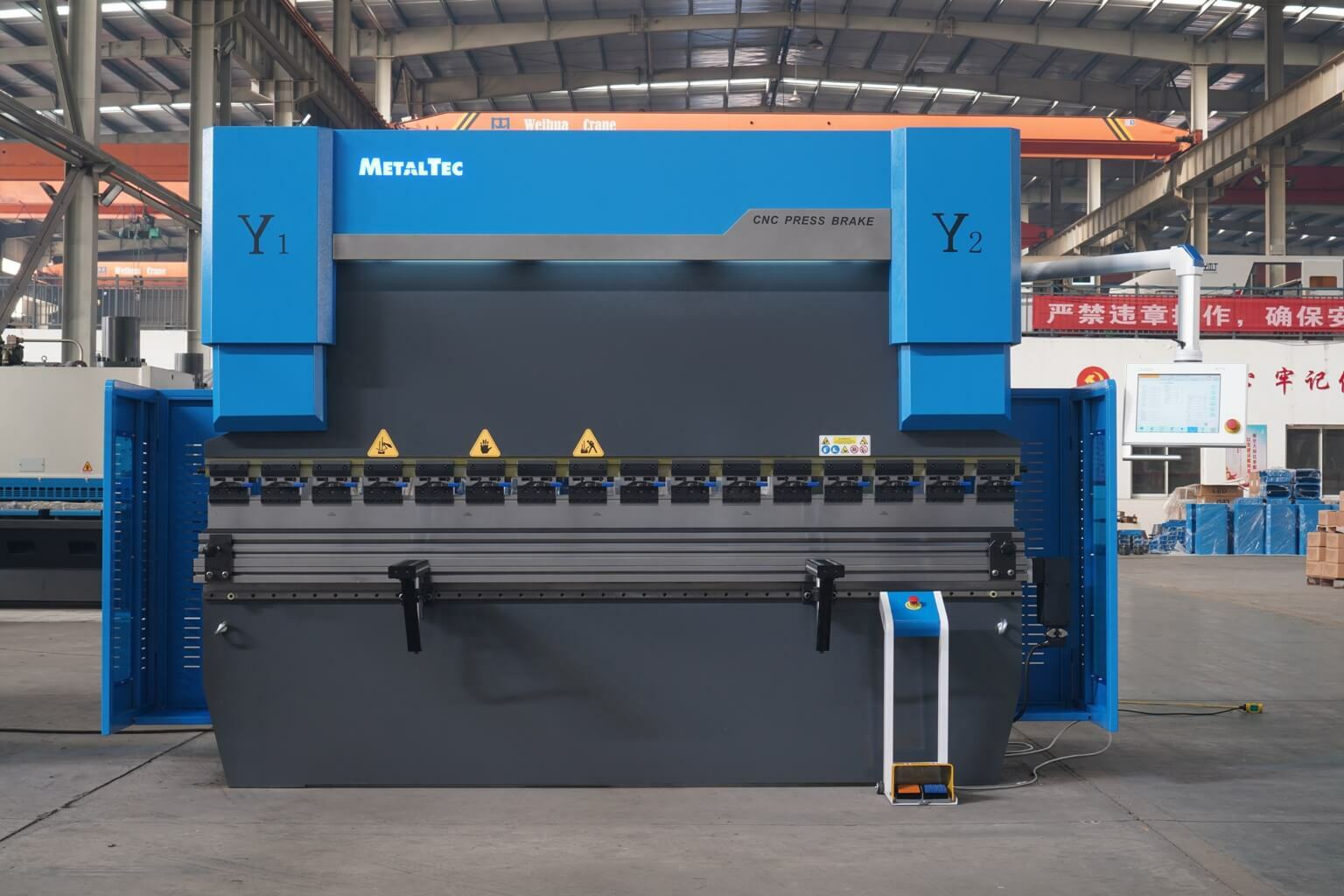

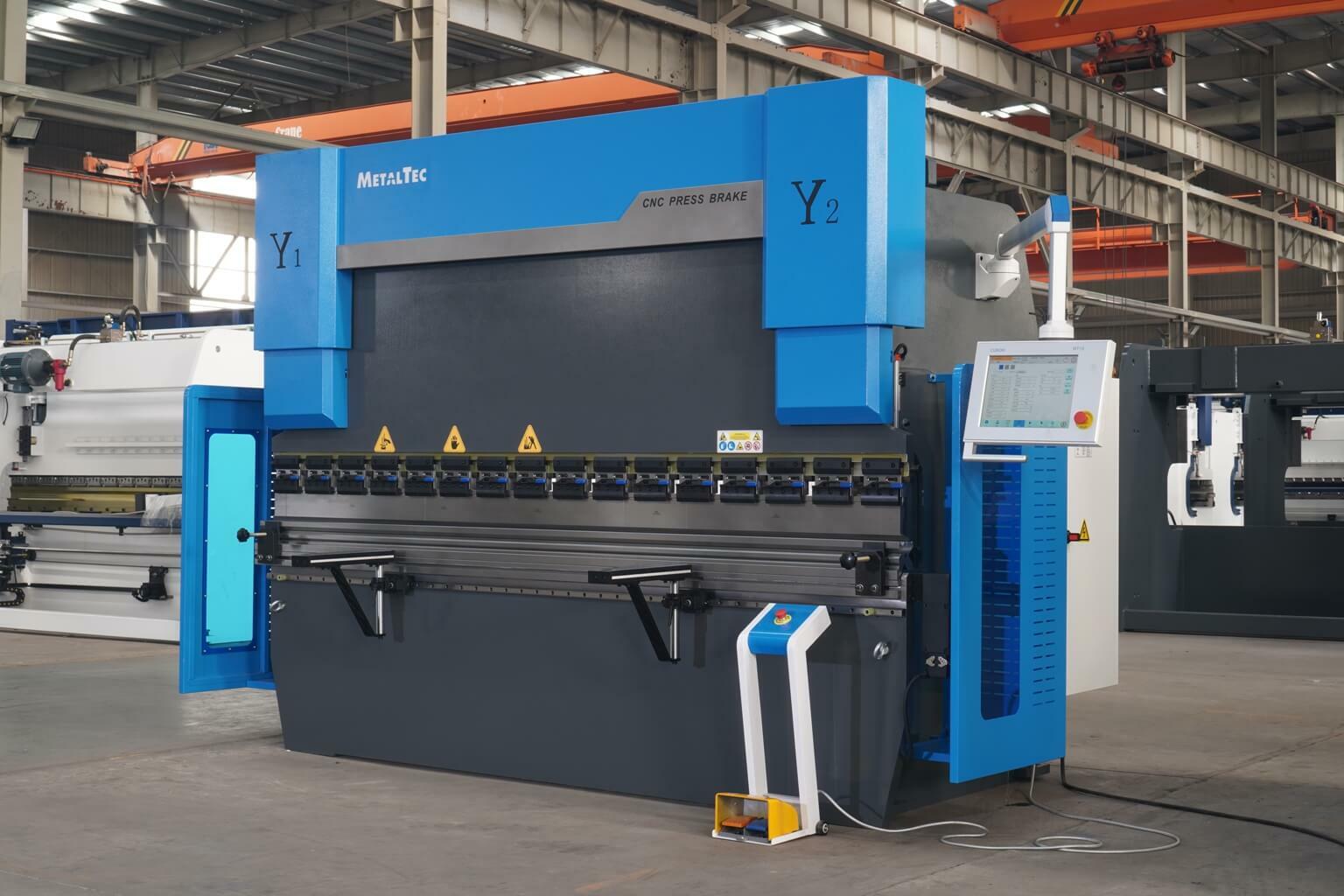

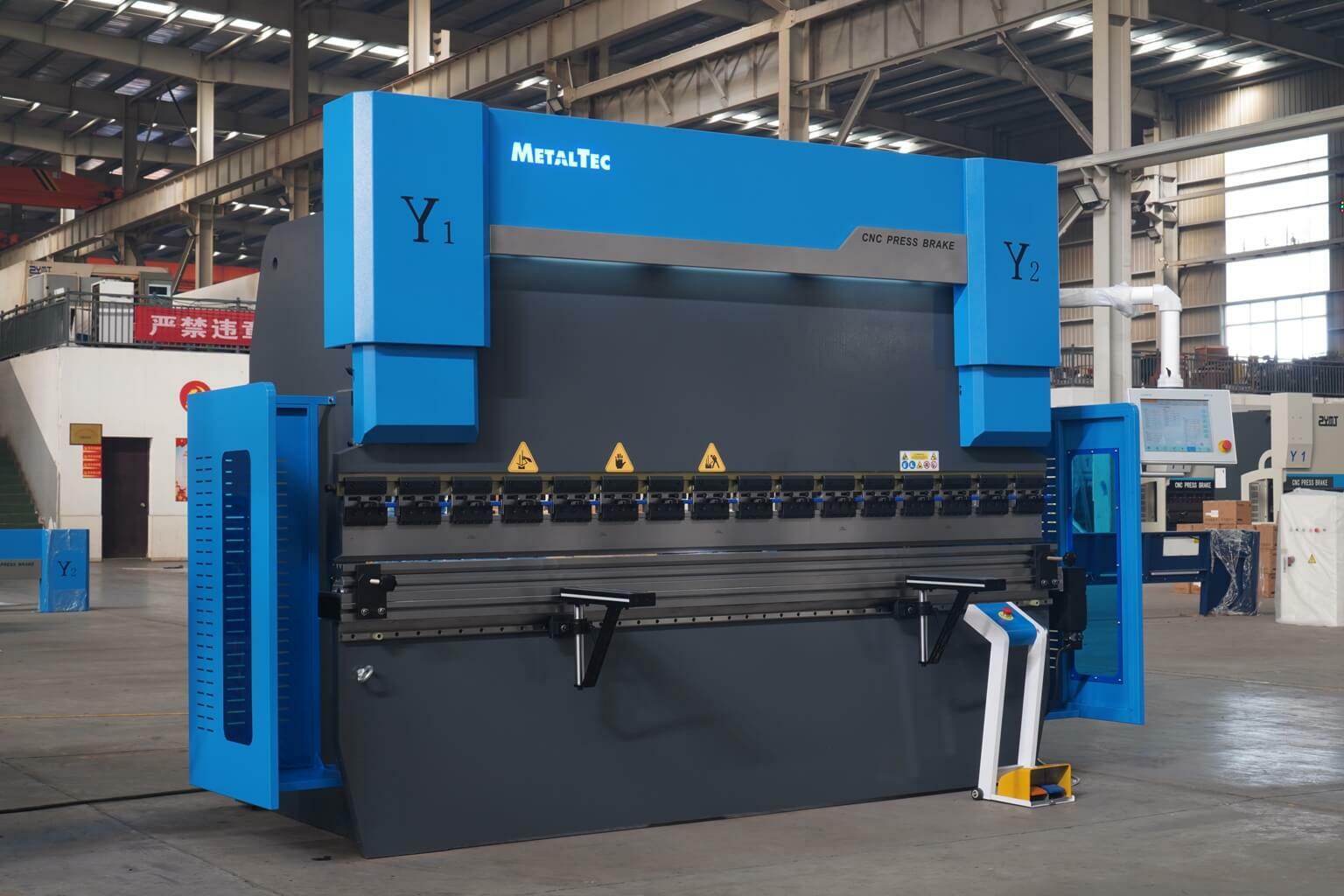

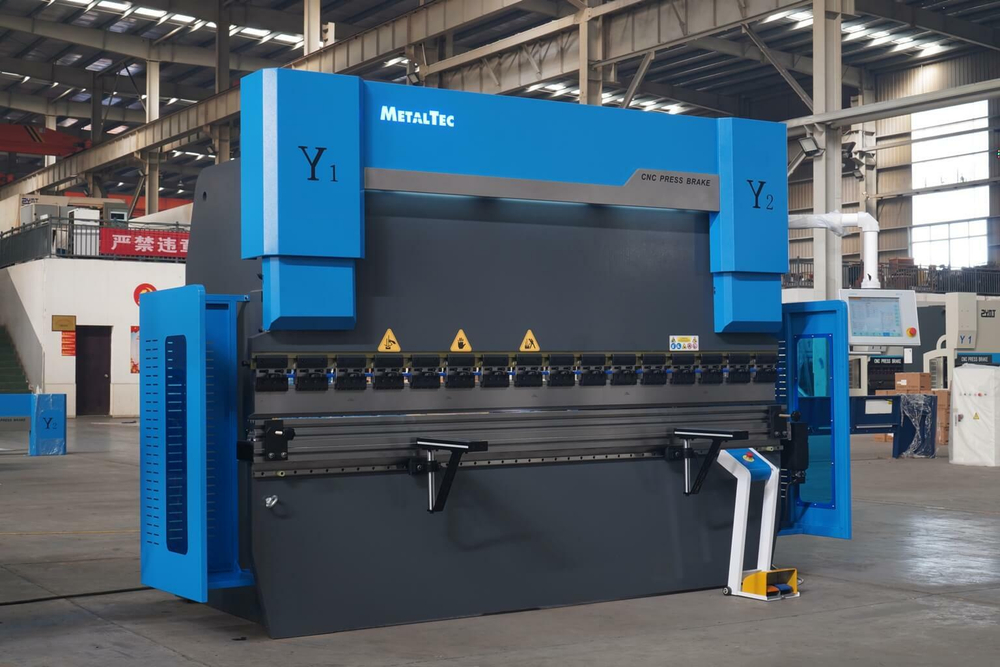

Листогибочный пресс с ЧПУ MetalTec HBC 135/3200 (4+1 ось, МТ-15)

Профессиональный листогибочный пресс с ЧПУ MetalTec HBC 135/3200 — это современное оборудование для высокоточной автоматической гибки листового металла. Станок оснащен программируемой системой ЧПУ МТ-15 (4+1 ось), что обеспечивает максимальную точность и повторяемость при серийном производстве. Усилие 135 тонн и рабочая длина 3100 мм делают его идеальным решением для изготовления корпусов, воздуховодов и металлоконструкций.

АВТОМАТИЗАЦИЯ ГИБКИ: Система ЧПУ 4+1 позволяет программировать сложные операции гибки и обеспечивает точность ±0,1 мм при серийном производстве.

Назначение и преимущества

Гидравлический листогибочный пресс MetalTec HBC предназначен для холодной гибки листового металла с максимальной автоматизацией процесса. Станок выполняет операции как по всей рабочей длине, так и сегментно для создания сложных профилей.

Ключевые преимущества:

• Автоматизация процесса: ЧПУ МТ-15 (4+1 ось) управляет всеми параметрами гибки

• Высокая точность: Точность позиционирования заднего упора ±0,1 мм

• Производительность: В 3-4 раза быстрее ручных аналогов

• Повторяемость: Идентичность деталей в серийном производстве

• Эргономика: Снижение нагрузки на оператора

Технические характеристики

Области применения

• Вентиляционные системы: производство воздуховодов, переходников, диффузоров

• Машиностроение: изготовление деталей кузова, кожухов, кронштейнов

• Электротехника: корпуса электрошкафов, щитов управления, стеллажей

• Строительство: элементы лестниц, лифтовых кабин, дверных блоков

• Мебельное производство: мебель для медицинских учреждений и лабораторий

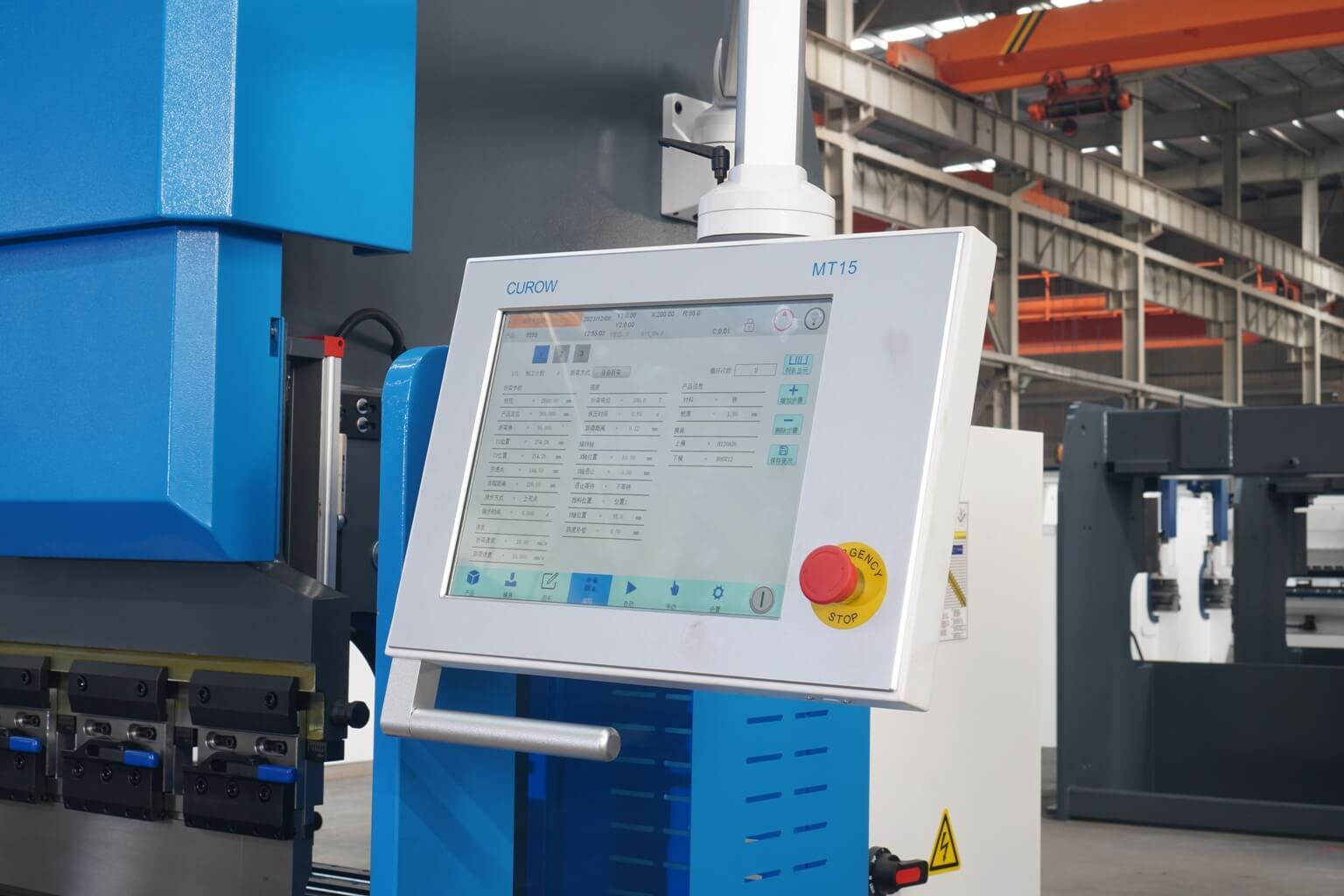

Система ЧПУ МТ-15 (4+1 ось)

Управление осями:

• Ось Y1, Y2 – синхронное перемещение ползуна

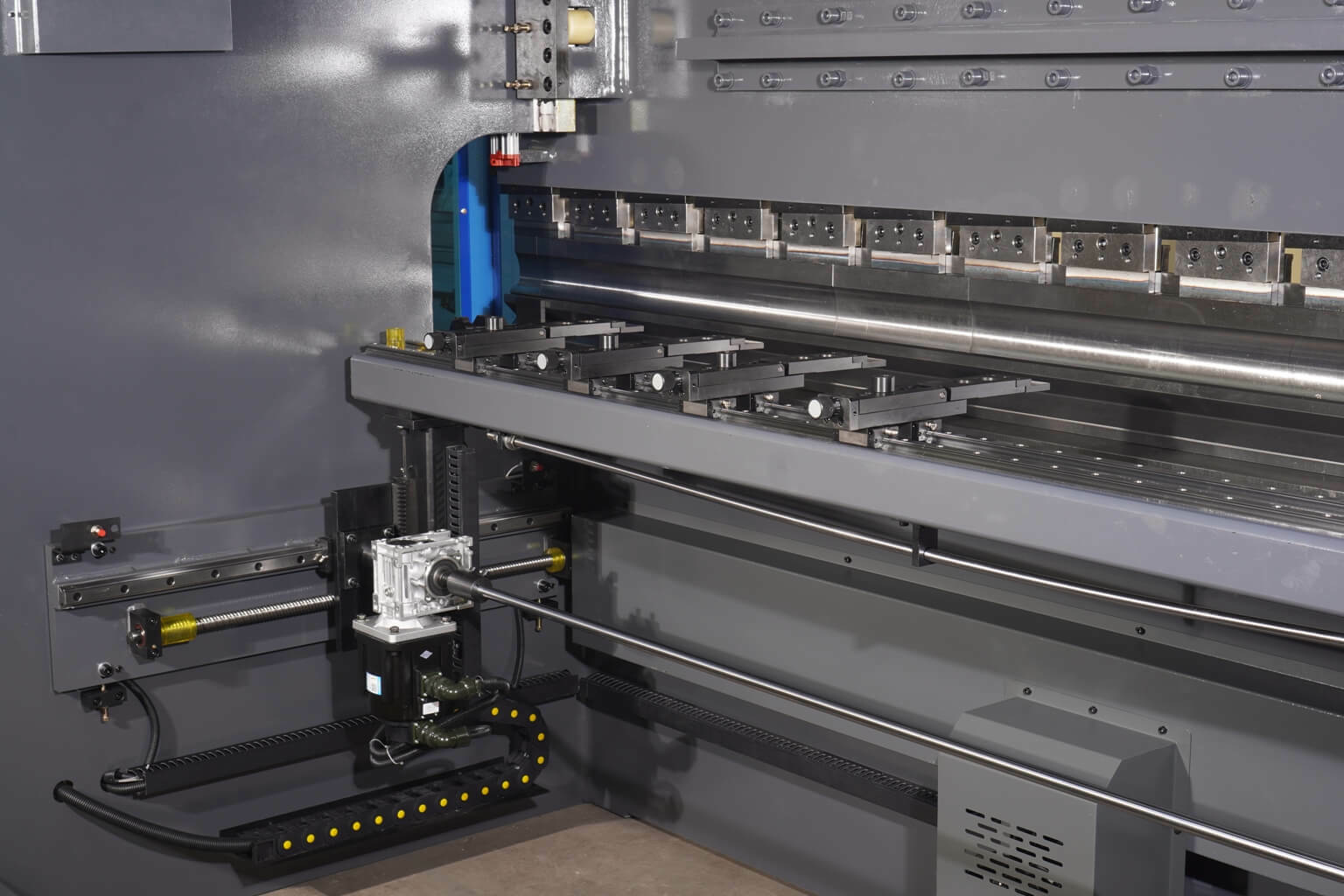

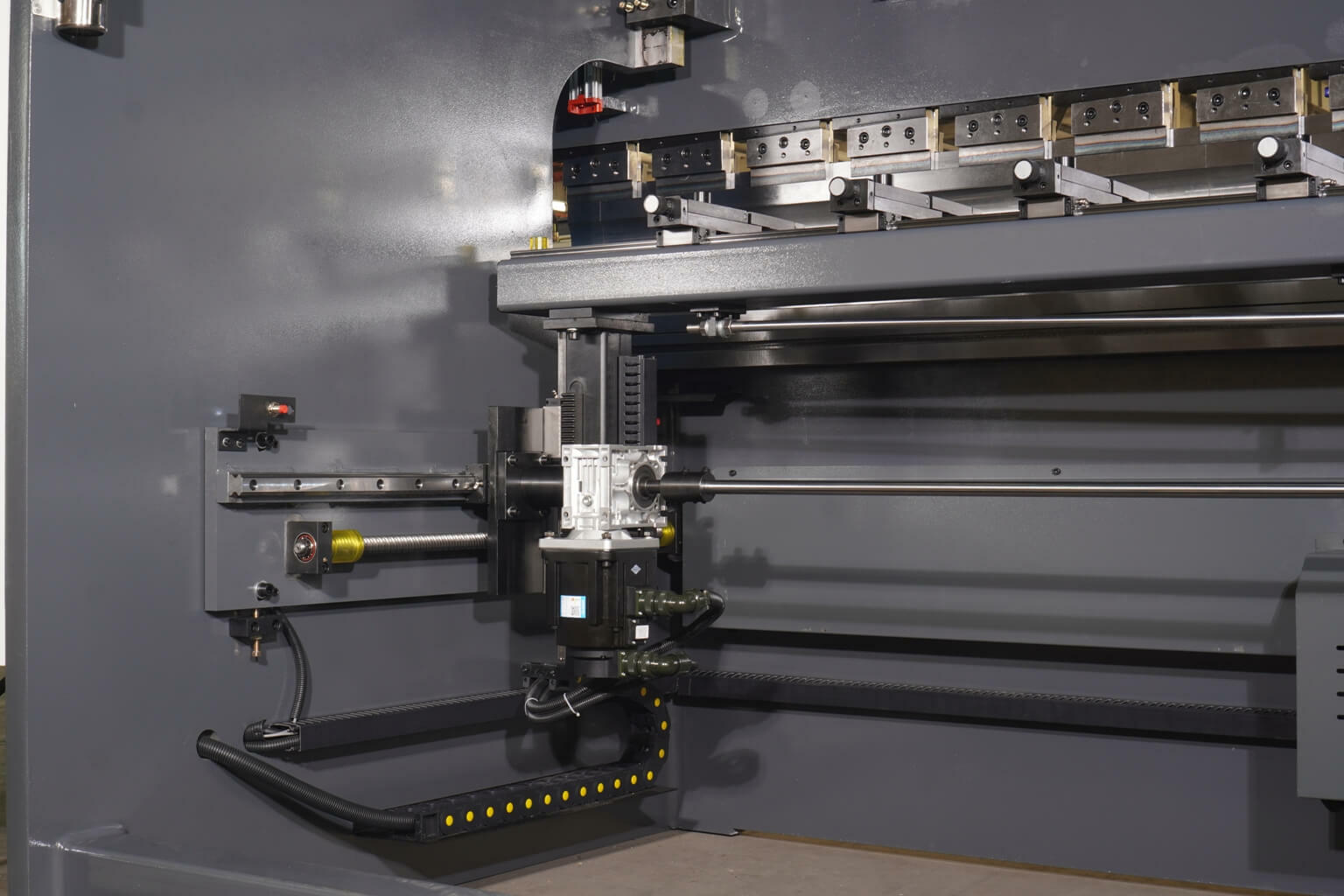

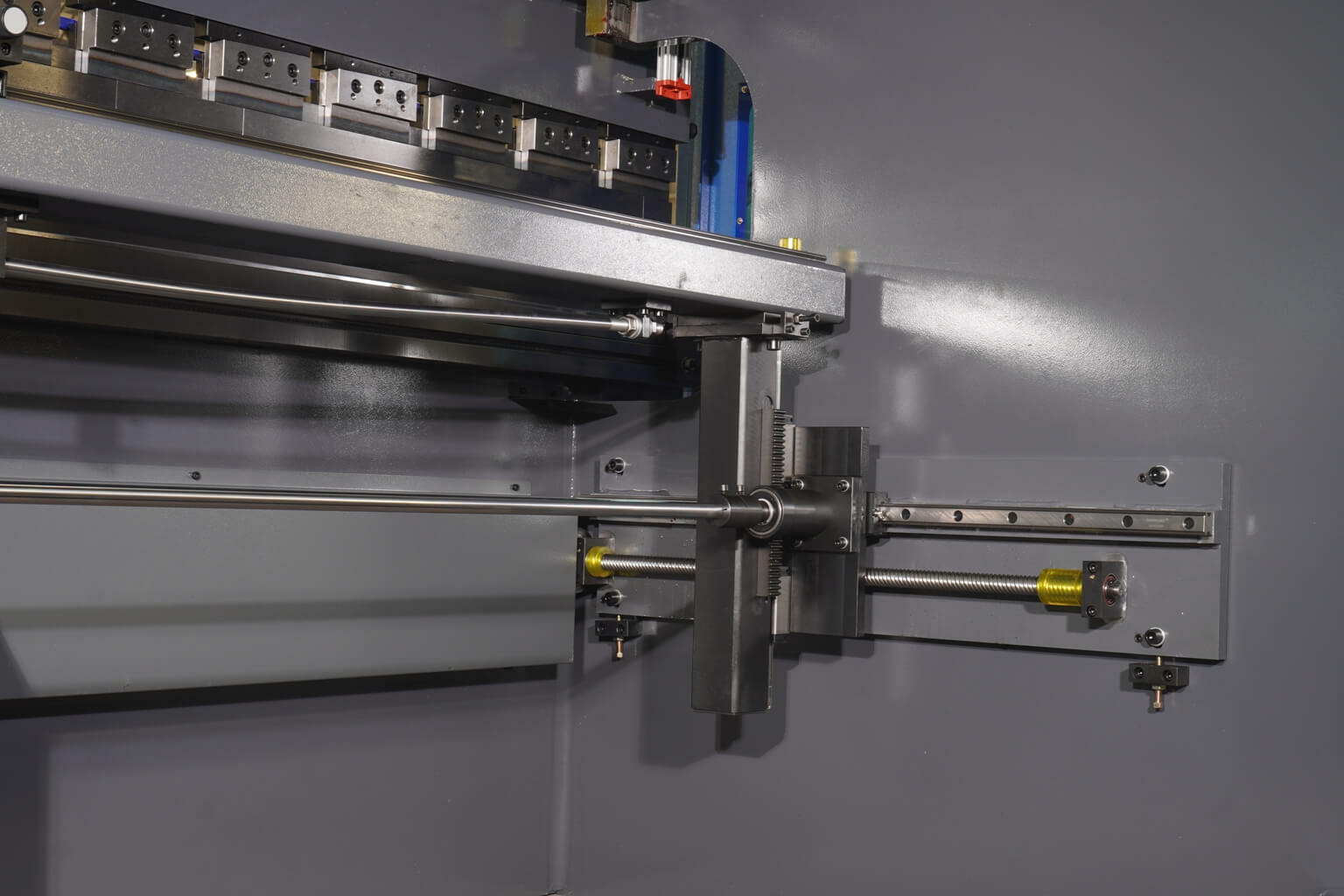

• Ось X – перемещение заднего упора

• Ось R – подъем заднего упора

• Ось Z – левое/правое перемещение упора

Преимущества системы:

• Программирование угла гиба и положения упоров

• Автоматический расчет последовательности гибов

• База данных материалов и профилей

• Русскоязычный интерфейс

• Возможность подключения к САПР

Комплектация

• Листогибочный пресс MetalTec HBC 135/3200

• Система ЧПУ МТ-15 (4+1 ось)

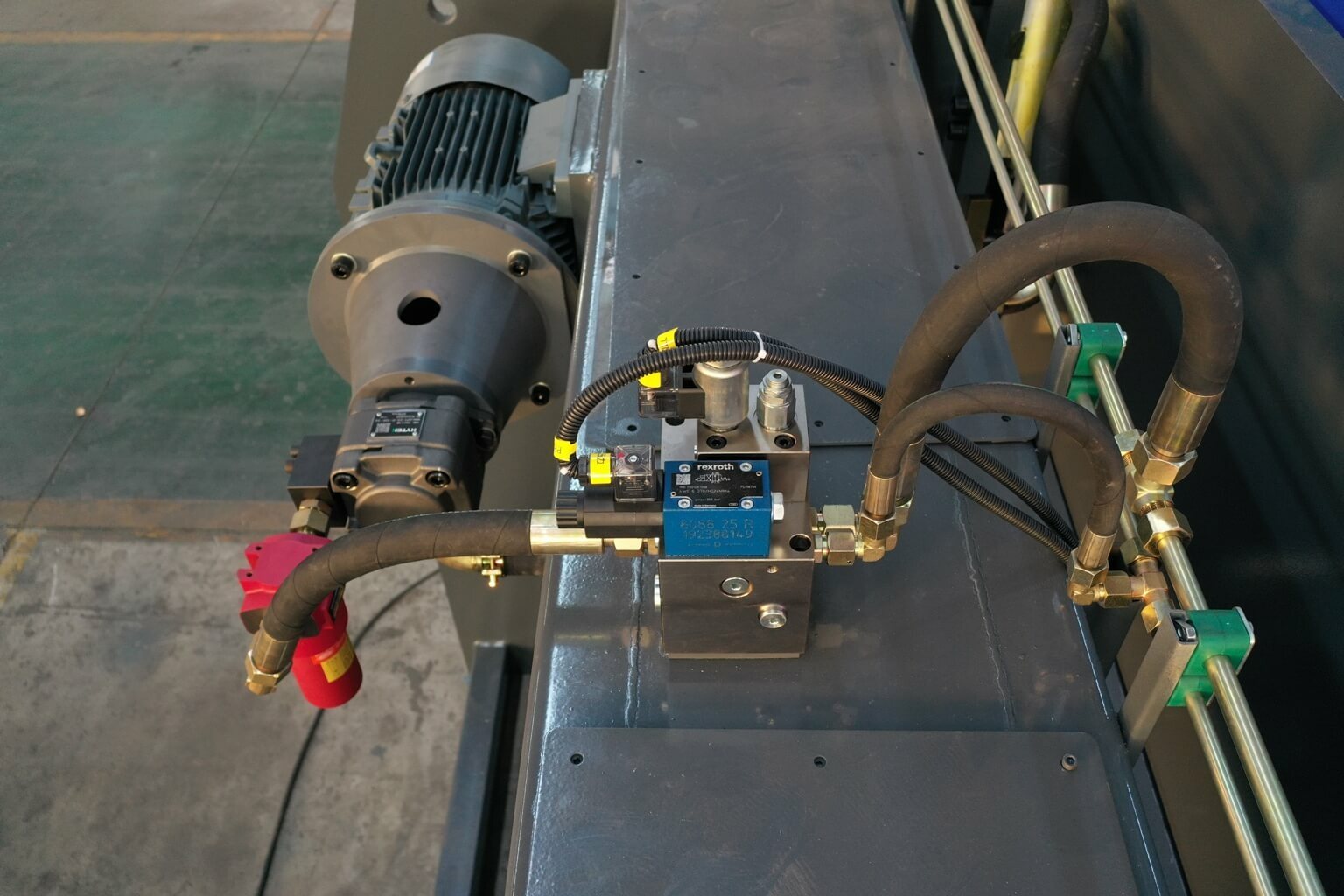

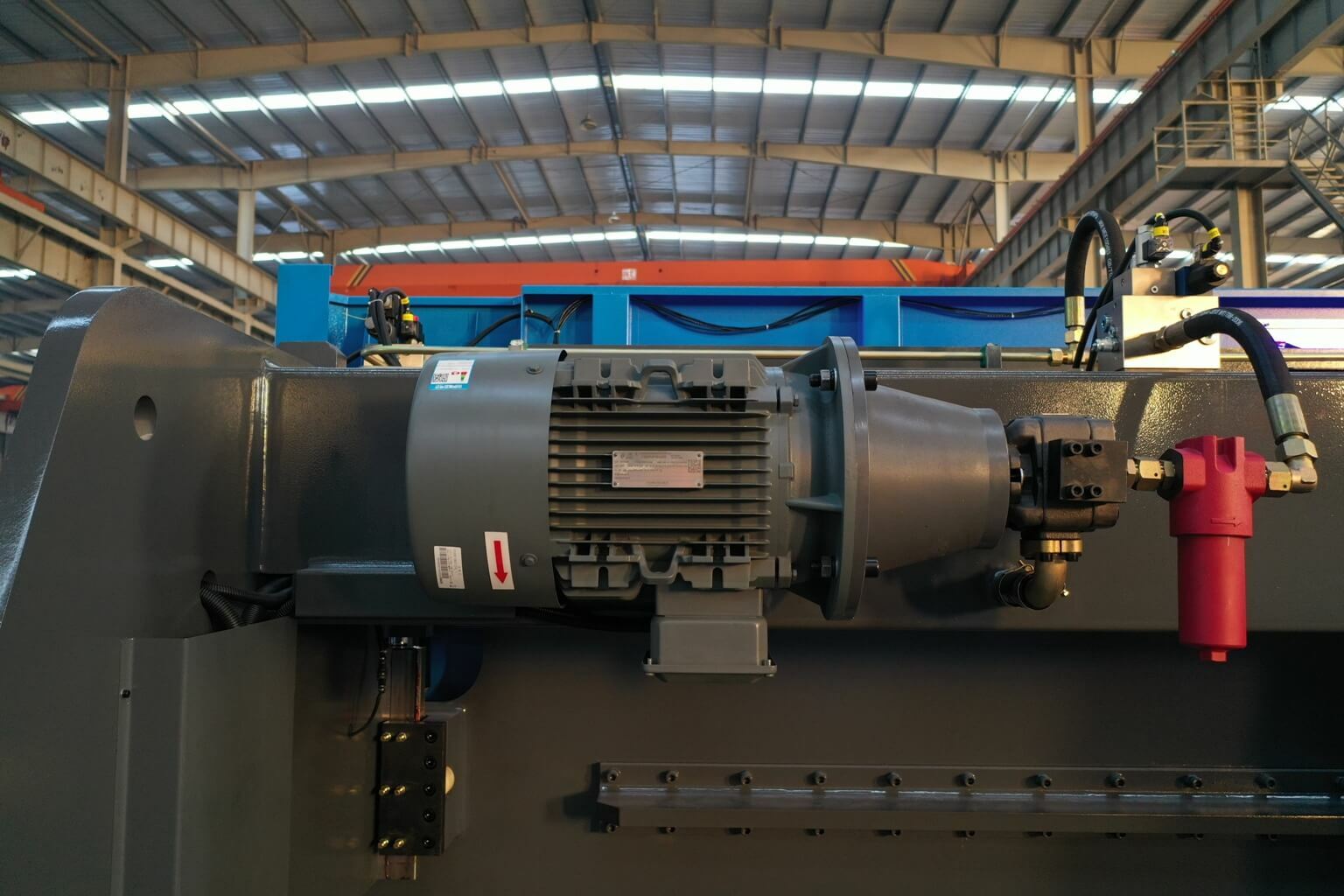

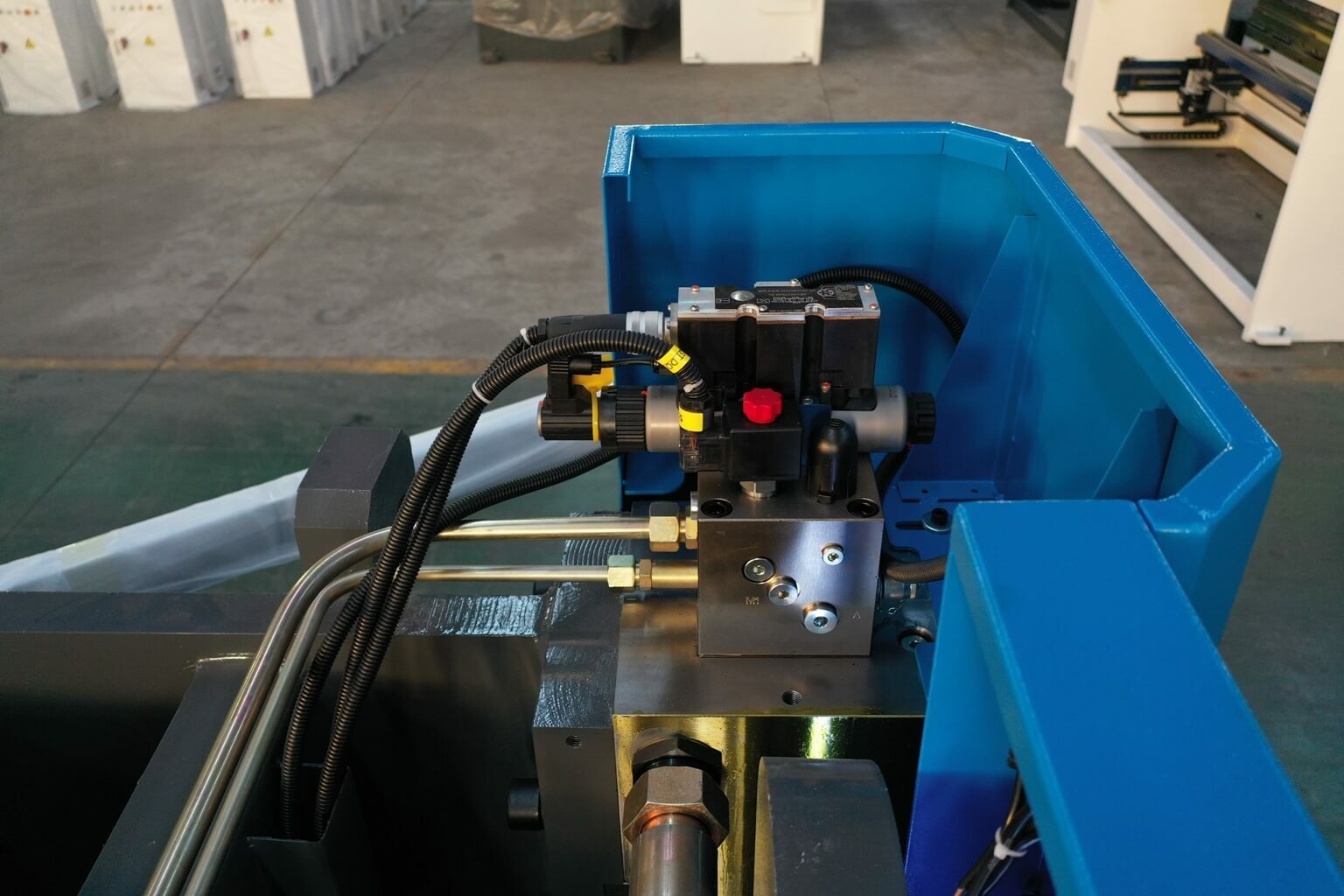

• Гидравлическая система

• Электрооборудование

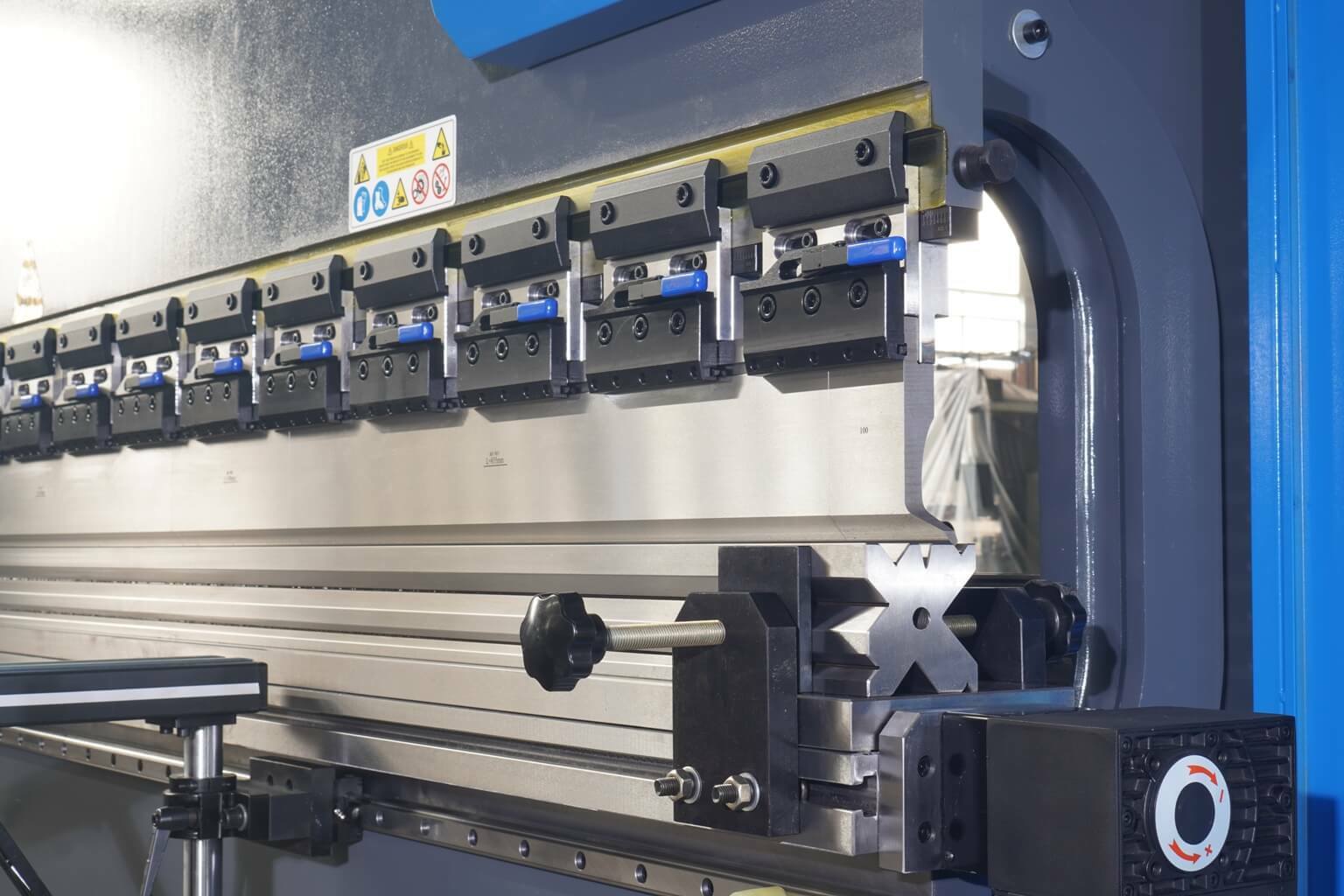

• Набор инструмента для наладки

• Руководство по эксплуатации на русском языке

Готовы автоматизировать гибочное производство?

MetalTec HBC 135/3200 с ЧПУ — это повышение производительности в 3 раза!

• Получите расчет стоимости с учетом доставки и пусконаладки

• Получите бесплатную консультацию инженера по возможностям станка

Звоните для консультации: +7 (495) 902-70-97
Пишите: info@svoger.ru

Гарантия 12 месяцев! Доставка по всей России. Пусконаладка и обучение.

СХЕМА ОБРАБОТКИ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки. F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32
